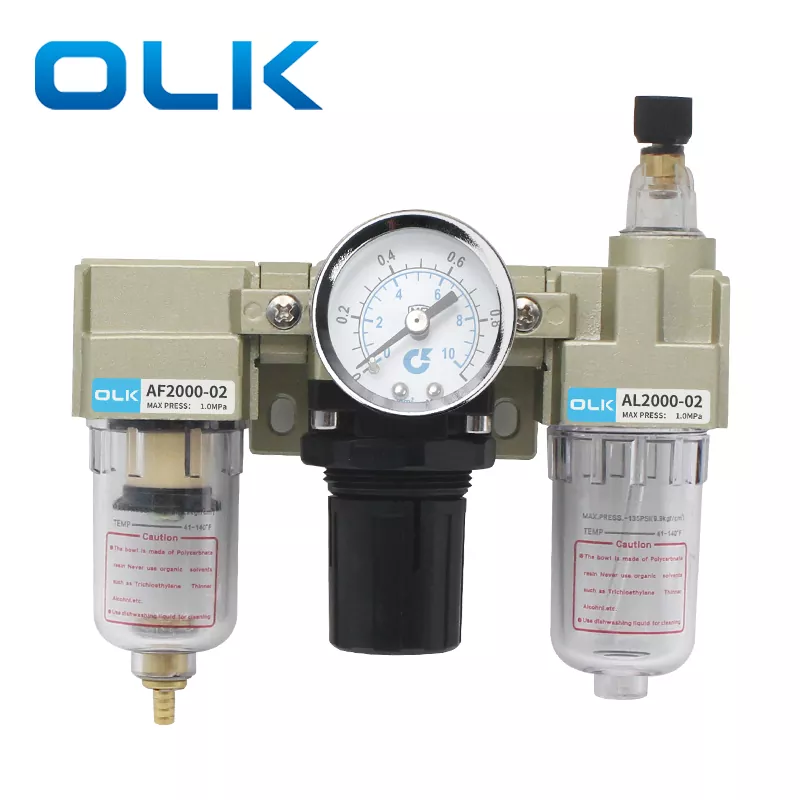

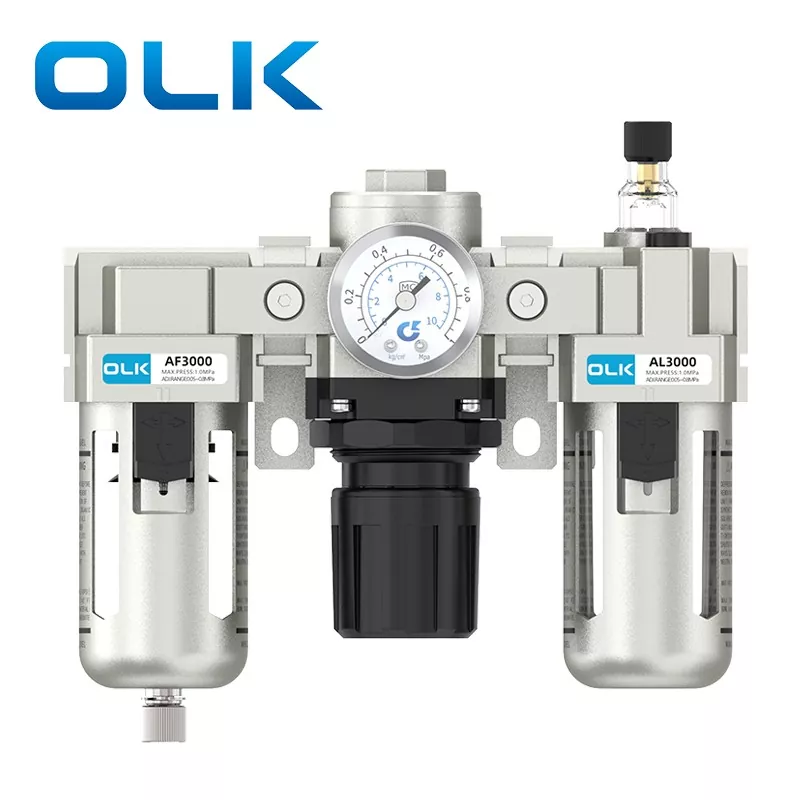

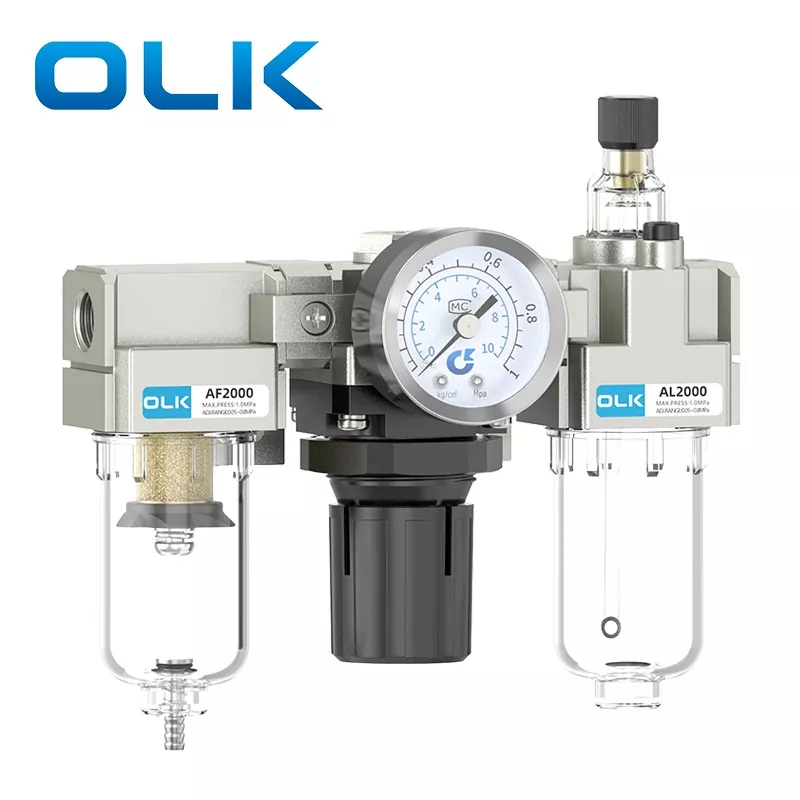

SMC Typ AC FRL-enhet

SMC Typ AC FRL-enhet (Filter-Regulator-Lubricator) är en pneumatisk grundkomponent som integrerar luftkällafiltrering, tryckreduktion och reglering samt smörjbehandling. Den ger ren, stabil och smord tryckluft för pneumatiska system, vilket förlänger livslängden för pneumatiska komponenter och förbättrar systemets stabilitet. OLK AC Series FRL-enheten fungerar som den väsentliga "väktaren" för moderna pneumatiska system.

Skicka förfrågan

Produktbeskrivning

SMC Typ AC FRL-enhet Egenskaper och design:

Självlåsande justering: Har en självlåsande tryckmekanism. När det önskade trycket är inställt trycker du helt enkelt ned knappen för att låsa den. Detta förhindrar att det inställda trycket ändras på grund av yttre vibrationer eller oavsiktlig kontakt.

Mångsidig dränering: Finns med både manuell dränering och automatisk dränering för att passa olika driftsförhållanden. Den genomskinliga skålen möjliggör enkel övervakning av vattennivåer.

Högprecisionsmätare: Utrustad med en högprecisionstryckmätare för tydliga, exakta avläsningar och realtidsövervakning av systemtrycket.

SMC Typ AC FRL-enhetsmeddelande:

Kontrollera flödesriktningen: Kontrollera luftflödesriktningen före installation! Det finns flödesriktningsmärken (pilar eller IN/OUT) på toppen av ventilhuset. Följ dessa indikatorer strikt för installation. Installation omvänt kommer att orsaka felfunktion eller läckage.

Regelbundet underhåll: Kontrollera vattennivån i skålen regelbundet och töm den om du använder en manuell avtappningstyp. Fyll på smörjoljan när den är låg (ISO VG32 turbinolja rekommenderas).

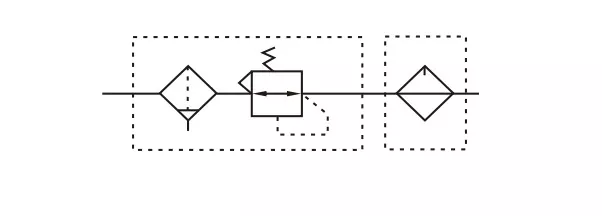

SMC Typ AC FRL Enhetssymbol:

Beställningskod
AC	2000	-	02	-	D
Seriekod	Skalstorlek		Portstorlek:		Dräneringsmetod
AC：SMC Typ AC FRL-enhet	1000		M5:M5		Blank: Manuell dränering
	2000		02:1/4		A: Differenstryckdränering
	3000		03:3/8		D: Auto dränering
	4000		04:1/2
	5000		06:3/4
			10:1

Bevistryck	1,5 Mpa (15,3 kgf/cm³)
Max. Arbetstryck	1,0Mpa(10,2kgf/cm³)
Miljö och vätsketemperatur	5-60 ℃
Filteröppning	5 μm
Olja	ISOVG32
Material för koppar	PC
Kopphuva	AC1000-2000(UTAN) AC3000-5000 (Med)
Tryckregleringsområde	AC1000:0,05-0,7 Mpa (0,51-7,1 kgf/cm³） AC2000-5000:0,05-0,085 Mpa(0,51-8,7 kgf/cm³）

Serie av tryckmätare

	2000-serien	3000-serien	4000-serien	5000-serien
AW	1/8		1/4
AC	1/8		1/4
BR	1/4			-
BFC	1/4			-

Installationssteg för SMC Typ AC FRL-enhet:

Installera först skarvarna med lindad PTFE-tejp och tryckmätaren

2. Följ pilens riktning: vänster sida är luftintaget och höger sida är luftutloppet

3. Anslut luftslangarna till respektive kopplingar i båda ändar

4. Lyft tryckjusteringsmuttern uppåt och vrid den för att reglera trycket; vridning medurs ökar luftflödet, medan vridning moturs minskar luftflödet

5. Justera till önskat lufttryck och tryck sedan justermuttern nedåt för att låsa luften

6. Om bränsle behövs, lossa skruven på oljepumpen

7. Häll pneumatisk underhållsolja eller turbinolja i oljeinloppet (se till att den pneumatiska oljan inte överskrider oljenivålinjen som anges på koppen)

8. Efter att ha fyllt på den pneumatiska oljan, dra åt muttern med en insexnyckel

9. Justera oljetillförseln genom att rotera: medurs ökar oljeflödet, moturs minskar det

Dräneringstyp	Arbetsprincip	Applikationsmiljö	Fördelar	Nackdelar
Manuell dränering	Vatten som samlats i filterskålen töms ut genom att manuellt rotera eller trycka på avtappningsventilen med jämna mellanrum. Huruvida dräneringen är komplett beror helt på manuell drift.	Enkla system eller applikationer med sällsynta dräneringskrav.	Enkel struktur, låg felfrekvens, inget extra underhåll krävs.	Förlitar sig på manuell drift; lätt att glömma dränering. Överdriven vattenansamling kan påverka filtreringsprestandan.
Differenstryckdränering	Använder tryckskillnaden före och efter filtret. När kondensansamlingen ökar och tryckskillnaden når ett förinställt värde, öppnar avloppet automatiskt. Den stänger igen när tryckskillnaden återgår till det normala. Fungerar endast när det finns lufttryck och flöde.	Miljöer med stabil lufttillförsel och enkla driftförhållanden, där manuell drift inte är bekväm.	Ingen strömförsörjning krävs. Automatisk dränering, mer pålitlig än manuell dränering.	Kräver stabilt lufttryck. Dräneringsprestanda är begränsad under långa driftstopp eller när det inte finns någon tryckskillnad.
Automatisk dränering	Använder en flytmekanism eller timer. När kondensatet når en viss nivå öppnas avloppet automatiskt	Automatiserade produktionslinjer och system med höga krav på tryckluftskvalitet.	Mest aktuella och stabila dräneringsprestanda.	Relativt högre kostnad.

AFQs:

Varför heter det AC FRL?

AF (luftfilter) + AR (tryckregleringsventil) + AL (Oil Mist Lubricator) = AC trippelenhet

Rekommenderad anslutningsmetod

Luftkompressor -- Luftkälla processor -- Styrkomponent -- Ställdon

Vad ska jag göra om plastmuggsskyddet ofta går sönder lätt?

Vissa kunder upplever ofta att plastmuggar inte spricker på grund av tryck utan på grund av materialet. Plastmuggar är inte resistenta mot vissa miljöer, vilket gör metallmuggar till ett bättre alternativ under specifika förhållanden

Hur förlänger man livslängden för magnetventilcylindrar?

Att använda ett filter kan ta bort fukt och föroreningar från luften, vilket effektivt minskar friktionsskador på kolvar och tätningsringar. En smörjanordning kan användas för att fylla på turbinolja, som sedan transporteras av luften för att smörja cylinderkolven och tätningsringarna. Tryckregulatorn kan justera insugningslufttrycket, vilket ytterligare förbättrar arbetseffektiviteten

Vilket material är filterelementet tillverkat av för OLK?

OLK använder kopparfilterelement med en filtreringsnoggrannhet på 25μm, medan vanliga fiberfilterelement har en noggrannhet på endast 5μm. Filterelement med hög precision kan effektivt avlägsna föroreningar och fukt från gasen, vilket säkerställer att utluften är torr och fri från föroreningar
