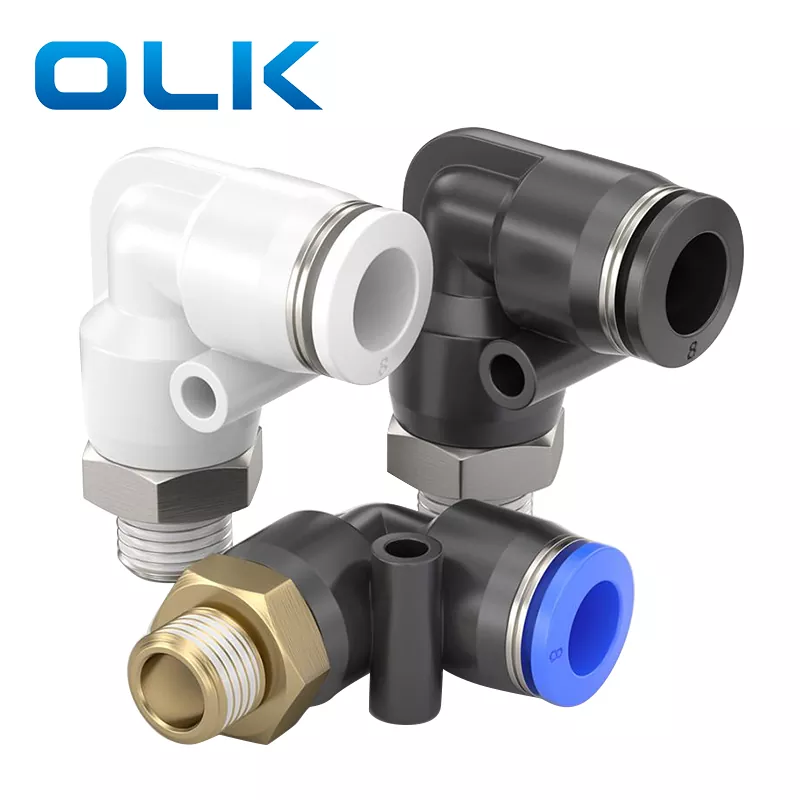

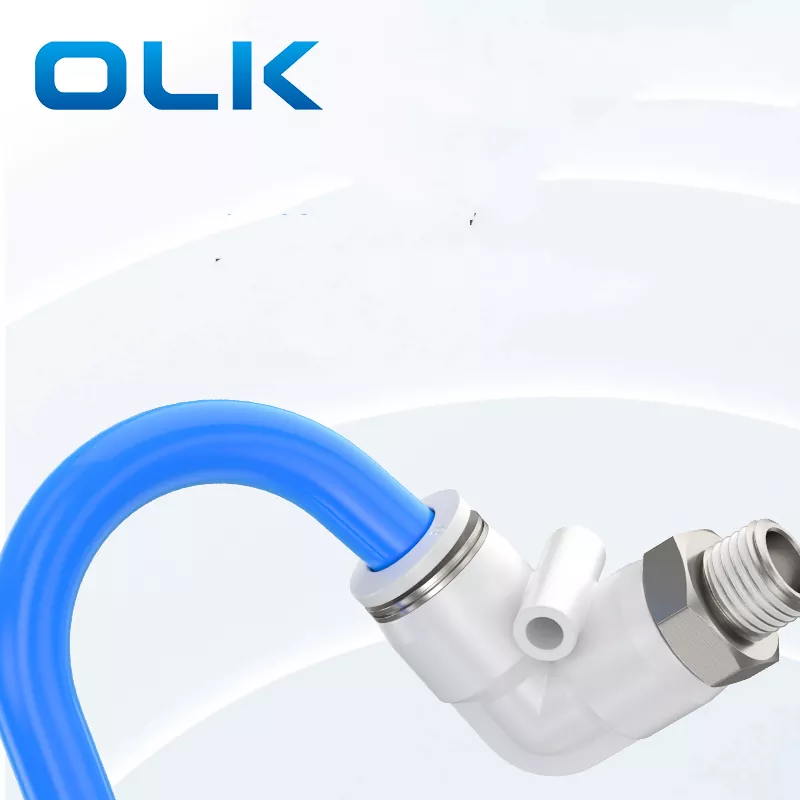

PL-armbågens push i rörmontering är en 90-graders armbåganslutning som är idealisk för användning i trånga utrymmen eller där slangomdirigering krävs.
Produktfunktioner: Kompakt struktur, lämplig för små utrymmen; Rätt vinkelstyrdesign, bekvämt för trakeal ledningar
|
Beställningskod |
|||
|
Pl |
8 |
- |
01 |
|
Modell |
Rörstorlek (metrisk) |
|
Trådtyp (55 ° rak rörtråd) |
|
|
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Vätska |
Luft/vatten (villkorad)/vakuum |
|
Driftstryck |
0-1,0MPA |
|
Vakuumtryck |
-100 kPa (10 Torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Material |
Nylon (PA), polyuretan (PU) |
|

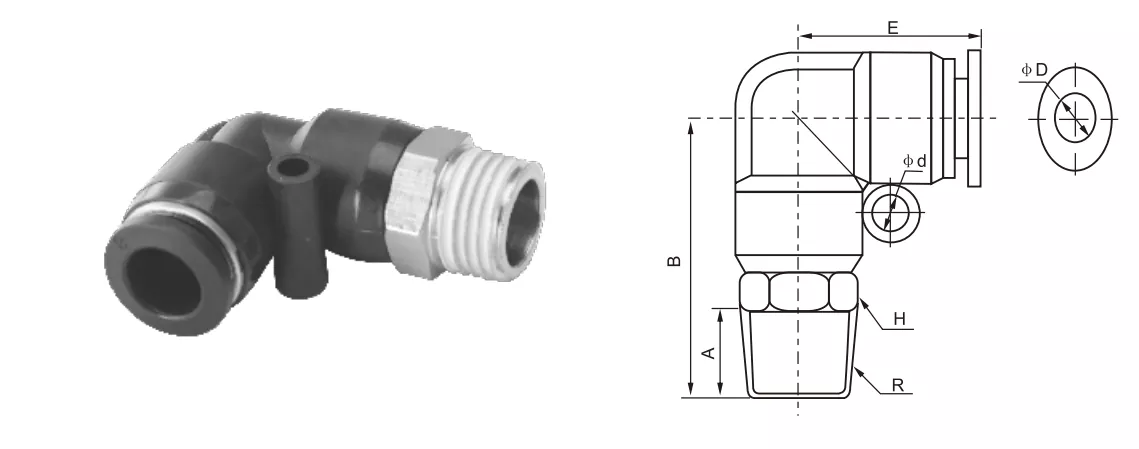

Inch Tube Fiting |
Metrörmontering |
φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
Pl6-m5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
Pl6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
Pl6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
Pl6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
Pl6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
Pl8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
Pl8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
Pl8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Namn/typ |
Gränssnittsstruktur Beskrivning |
|
Pc -armbåge |
Rörleden är böjd i en 90 ° vinkel, och den andra änden är internt gängad |
|
Pl |
Den ena änden sätts in och den andra änden har en extern tråd på 90 ° |
|
Pv armbåge |
Båda ändarna är rörinsättningstyp med en 90 ° sväng |
Vilket material är PL -kontakten gjord av?
koppar
Vilka är namnen på anslutningsrören?

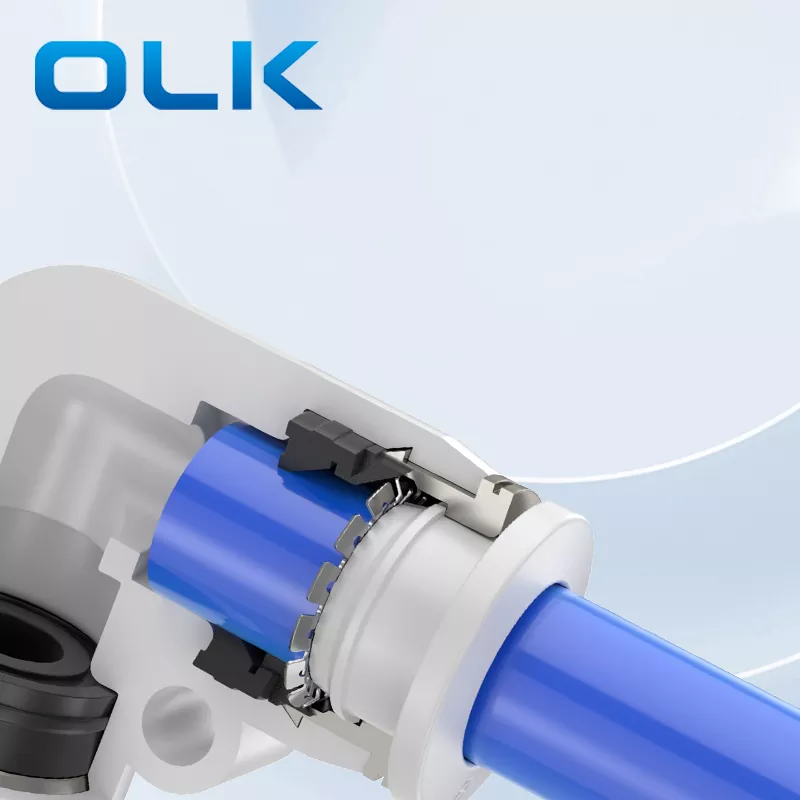

Snabbt anslutningsrörets inre struktur: frisläppning, zinklegeringskortuppsättning, låsklippfjäder, låshylsa, lås tätningsring, höghållfast plast
Vilken typ av PL -tråd är det?
Det är en metrisk tråd, M representerar.
Vad betyder "armbåge" i pneumatisk montering?
Armbågsmontering ： en pneumatisk montering som gör att röret kan ändra riktning, vanligtvis i en 90-graders vinkel.
