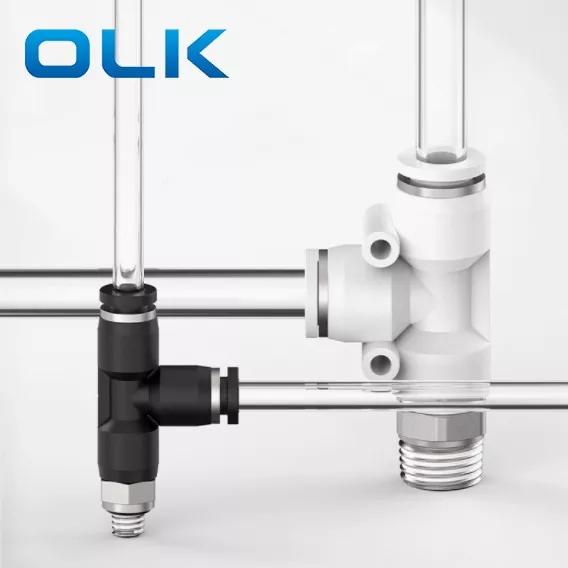

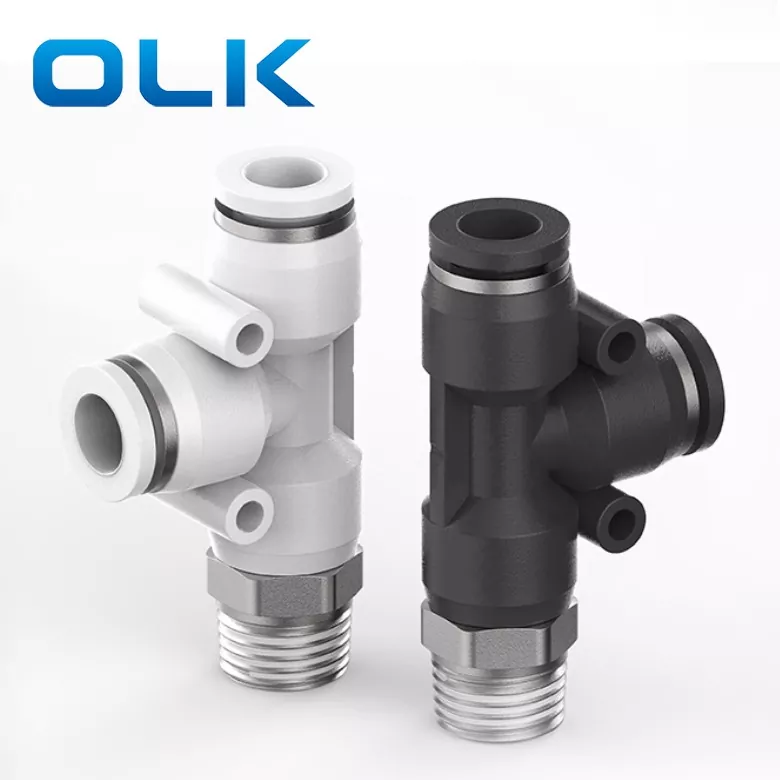

PD Run Tee-push i rörmontering är en Y-typ trevägs push-in-montering, utformad för att dela en luftkälla i två utgångar. Det är idealiskt för system som kräver en en-i-två-ut pneumatisk anslutning.
PD-montering av nyckelfunktioner: Y-formdesign för effektiv luftfördelning; push-to-connect-ändar för enkel installation; flexibel routing för flera riktningar
|
Beställningskod |
|||
|
Pd |
8 |
- |
01 |
|
Modell |
Rörstorlek (metrisk) |
|
Trådtyp (55 ° rak rörtråd) |
|
PD Series Mitting |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Vätska |
Luft/vatten (villkorad)/vakuum |
|
Driftstryck |
0-1,0MPA |
|
Vakuumtryck |
-100 kPa (10 Torr) |
|
Driftstemperatur |
-10-60 ℃ |
|
Material |
Nylon (PA), polyuretan (PU) |
|
Inch Tube Fiting |
Metrörmontering |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
Pd4-m5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
Pd6-m5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
Pd6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
Pd6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
Pd6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
Pd8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
Pd8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
Pd8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
Pd8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Namn/typ |
Gränssnittsstruktur Beskrivning |
|
Run Tee (PD) |
Huvudflödet är rakt och grenarna leds ut vertikalt |
|
Branch Tee (PB) |
Två gränssnitt är anslutna i rät vinklar, en på grenen av "T" |
|
Lika tee |
Tre portar med samma storlek |
Vad betyder 'run tee' i anslutningsmontering?
Tee "betyder t-formad kontakt (TEE) med tre gränssnitt;
'Run' hänvisar till huvudkanalen (riktningen för huvudluftflödet är en rak linje);
Så "run tee" betyder att huvudkanalen är rakt igenom, och en gren leds vertikalt ut i mitten.
