PCF Kvinnlig rak tryck i rörbeslag
  • PCF Kvinnlig rak tryck i rörbeslagPCF Kvinnlig rak tryck i rörbeslag
  • PCF Kvinnlig rak tryck i rörbeslagPCF Kvinnlig rak tryck i rörbeslag

PCF Kvinnlig rak tryck i rörbeslag

Som den professionella tillverkningen vill OLK ge dig PCF kvinnlig rak tryck i rörmontering. Och OLK kommer att erbjuda dig den bästa servicen efter försäljning och i rätt tid.

PCF Kvinnlig rak push i rörmontering och PC Manlig tråd rak tryck i rörmontering alla tillhör den grundläggande typen av push-in-passning. Men PCF är kvinnlig R-tråd rak. Internt tråd används för att ansluta externa gängade komponenter, och insättningsröret är anslutna till en slang. Botten stöder flera trådstandarder, vilket gör slanginsats och removal-bekvämlighet. kompakt

Beställningskod

Pcf

8

-

01

Modell

Rörstorlek (metrisk)



Trådtyp (55 ° rak rörtråd)

PCF -serie -montering

4: 4mm



01: G1/8



6: 6mm



02: G1/4



8: 8mm



03: G3/8



10: 10mm



04: G1/2



12: 12mm







14: 14mm







16: 16mm




PCF Kvinnlig rak tryck i rörmontering av allmänna grundparametrar

Vätska

Luft/vatten (villkorad)/vakuum

Driftstryck

0-1,0MPA

Vakuumtryck

-100 kPa (10 Torr)

Driftstemperatur

-10-60 ℃

Material

Nylon (PA), polyuretan (PU)

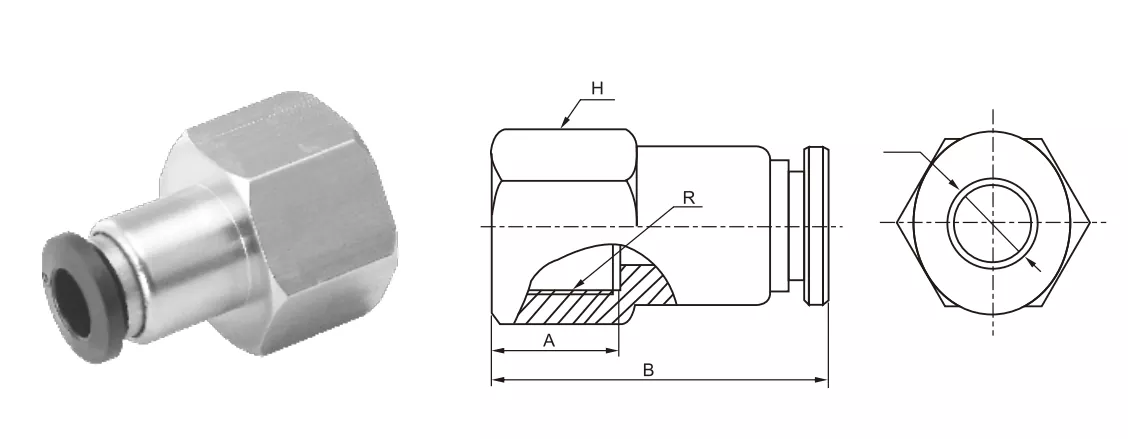

PCF Kvinnlig rak push i rörmonteringsöversikt Dimension Parametrar

Inch Tube Fiting

Metrörmontering

φd

R

A

B

H

PCF5/32-M5

Pcf4-m5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

Pcf6-m5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24



PCF16-03

16

R3/8

16.5

46.4

24



PCF16-04

16

R1/2

18

48.4

32



Pc

Pcf

Typ

Push-in-connector

Support av trådtyp

BSPT / NPT / METRIC

Tråd

Manlig

Kvinnlig

Installation

Skruva i gängade hål eller cylinder och andra utrustningsändar

Skruva in i den externt gängade cylindern eller fogen

Ansökan

Den vanligaste universella modellen, föredragen, utrustad med intern trådutrustning

Används för att ansluta till externa gängade beslag eller i situationer med höga utrymmeskrav

Installerad på cylindern eller ventilkroppen (cylindern har inre trådar), den gängade änden är ansluten till utrustningen och slangen sätts in för användning

Anslut luftuttaget på styrventilen eller magnetventilen (med extern tråd) och fixa enheten med inre tråd och sätt in en slang i andra änden

Kräver starkare låsstyrka eller högre tätningskrav, ofta används i samband med trådtätningsmedel eller O-ring

På grund av begränsat utrymme kan endast interna trådar användas för anslutning. Kan minska den totala ledlängden

Vanliga frågor:

Vilka pneumatiska applikationer är PCF -kvinnlig rak tryck i rörmontering som passar för?

Det måste vara en extern gängad tillbehörsanslutning med krav på höga utrymmen


Vad ska jag vara uppmärksam på när jag använder en PCF -anslutningsfog?

Driftstrycket kan inte överstiga 1,0MPA
