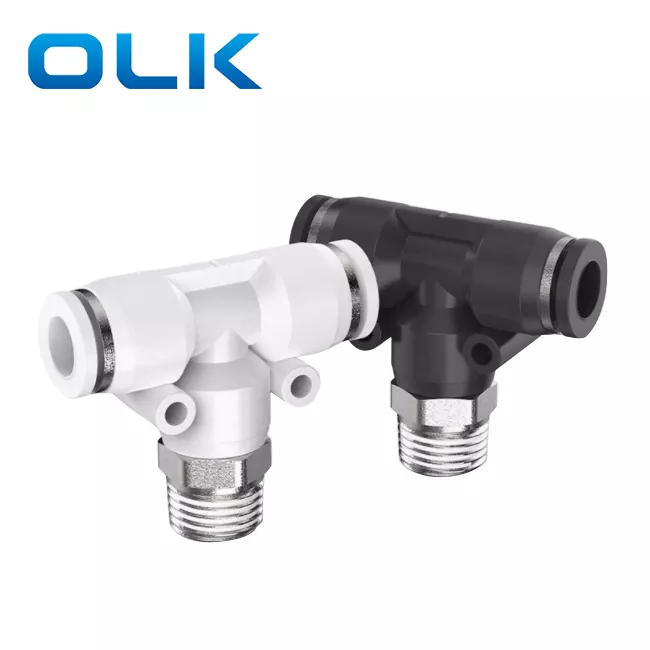

PB Branch Tee Push In Tube Fitting

Model:PB8-02

OLK är en av de berömda tillverkarna och leverantörerna av PB Branch Tee Push In Tube Fitting i Kina. Vår fabrik är specialiserad på tillverkning av PB Branch Tee Push In Tube Fitting. Välkommen att köpa PB Branch Tee Push In Tube Fitting från OLK. Varje förfrågan från kunder besvaras inom 24 timmar.

Brand:
OLK
Type:
Male BSPT Thread(R Thread) Tee Type
Color:
Black,White,Blue

Skicka förfrågan

Produktbeskrivning

PB Branch Tee Push In Tube Fitting är en rak ansluten push-in-koppling som används för att ansluta två rör i ett pneumatiskt system, vilket säkerställer jämnt luftflöde och tillförlitlig tätning.

PB-koppling Nyckelfunktioner: Push-to-connect för snabb och enkel installation; Rak röranslutning med dubbla ändar

Beställningskod
PB	8	--	01
Modell	Rörstorlek (metrisk)		Gängtyp (55° rak rörgänga)
Beslag i PB-serien	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

PB Branch Tee Push In Tube Fitting Allmänna grundparametrar

Vätska	Luft/vatten (villkorligt)/vakuum
Driftstryck	0-1,0 Mpa
Vakuumtryck	-100Kpa (10 Torr)
Driftstemperatur	-10-60℃
Material	NYLON(PA),polyuretan(PU)

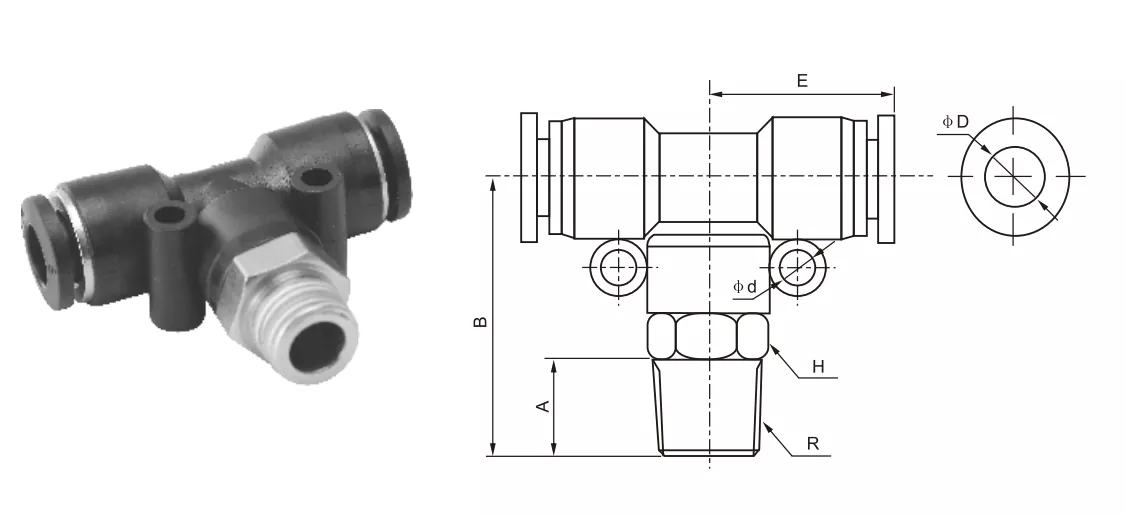

PB Branch Tee Push In Tube Fitting Outline dimensionsparametrar

Tumrörskoppling	Metri rörkoppling	φD	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

I pneumatiska leder urskiljs vanliga tee (T-formade) strukturer

Namn/typ	Gränssnittsstrukturbeskrivning
Run Tee (PD)	Huvudluftflödet är rakt och grenarna leds ut vertikalt
Branch Tee (PB)	Två gränssnitt är anslutna i rät vinkel, ett på grenen av "T"
Lika T-shirt	Tre portar med samma storlek
