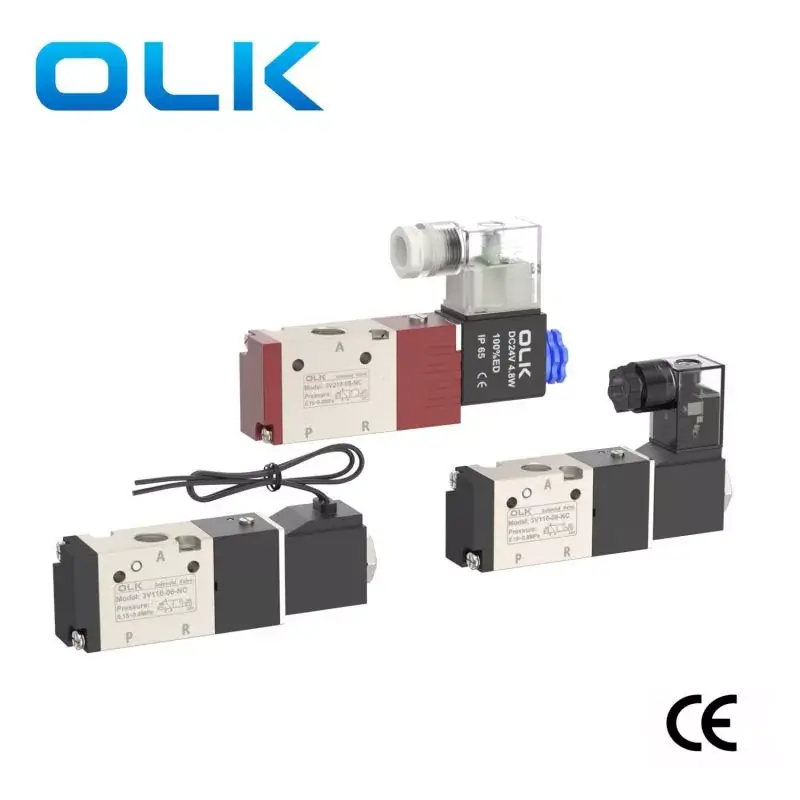

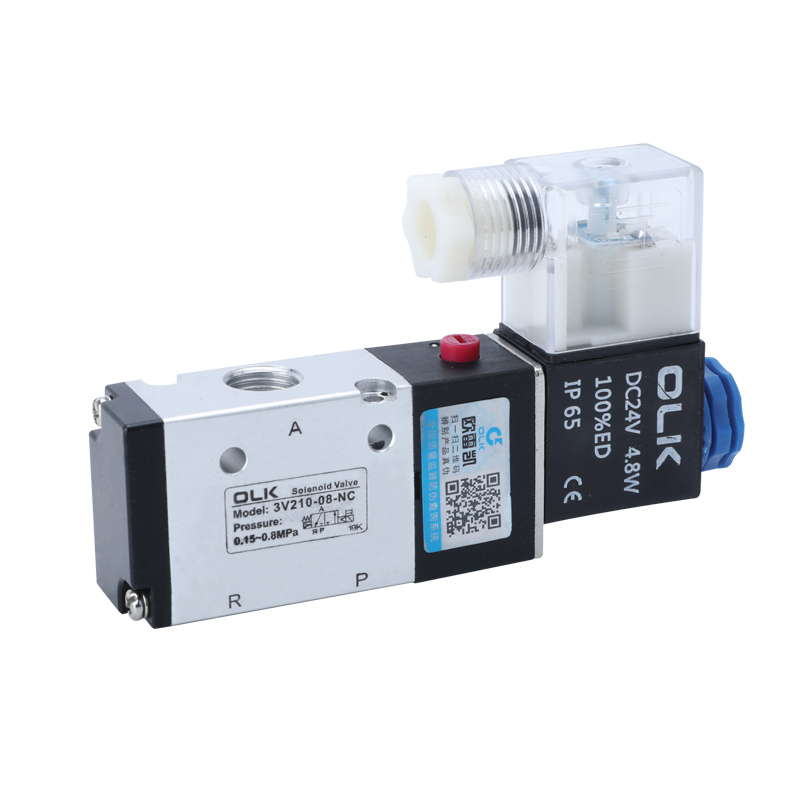

3V-serien magnetventil 3-vägs

Model:3V210

Du kan vara säker på att köpa 3V-seriens magnetventil 3-vägs från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

Ouleikai (OLK) 3V-seriens magnetventil 3-vägs, tillhör kategorin pilotstyrda magnetventiler, med snabb svarshastighet och pålitlig drift, lämplig för styrning av enkelverkande cylindrar. Ventilhuset är tillverkat av korrosionsbeständig, högtemperaturbeständig aluminiumlegering, vilket gör den lämplig för användning i olika tuffa miljöer.

Det kan matchas med industriella automationsscenarier, såsom vätskekontroll och konvertering på olika automatiserade produktionslinjer, pneumatisk utrustning, medicinsk utrustning, etc.

SYMBOL:

Beställningskod
3V	1	10	6	INGA	A
Modell	Koda	Typ av ventil	portstorlek	Åtgärdstyp	Spänning	Icke: Din typ
3V :2 position 3-vägs magnetventil	1:100-serien	10:enkelverkande magnetventil 3/2-vägs	M5:M5	NEJ: normalt stängt	AC220V	L :Linjetyp
	2:200-serien	20:dubbelverkande magnetventil 3/2-vägs	06:G1/8	NEJ: normalt öppet	AC110V
	3:300-serien		08:G1/4		AC24V
	4:400-serien		10:G3/8		AC36V
			15:G1/2		DC12V
					DC24V

OULEIKAI pilotstyrd 3V-serie magnetventil 3-vägs Produktegenskaper

1. Direktverkande konfiguration, responsiv omkoppling;

2. Tillgängliga alternativ för normalt stängda och normalt öppna typer;

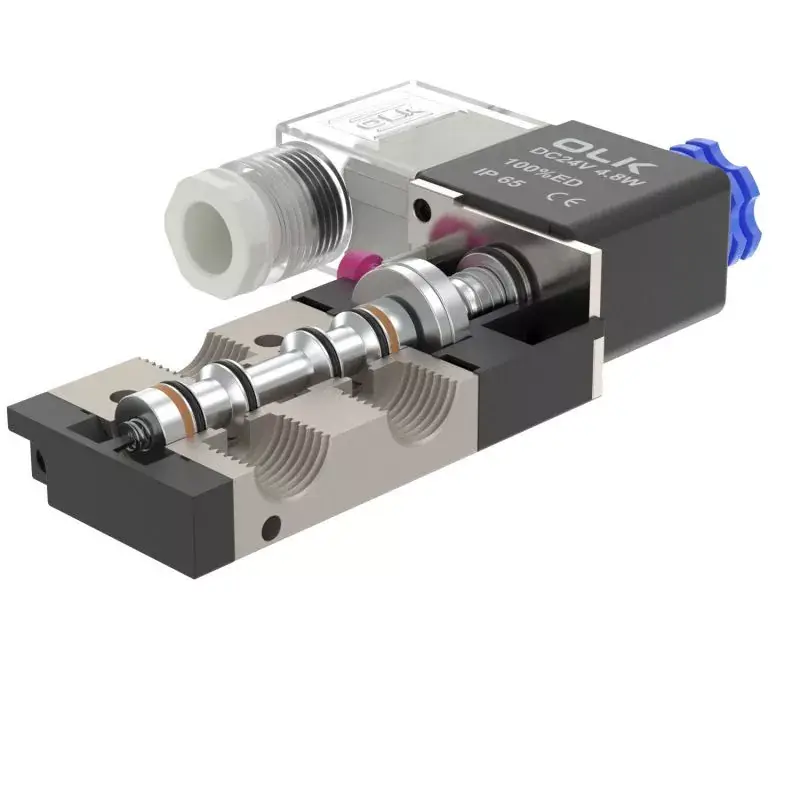

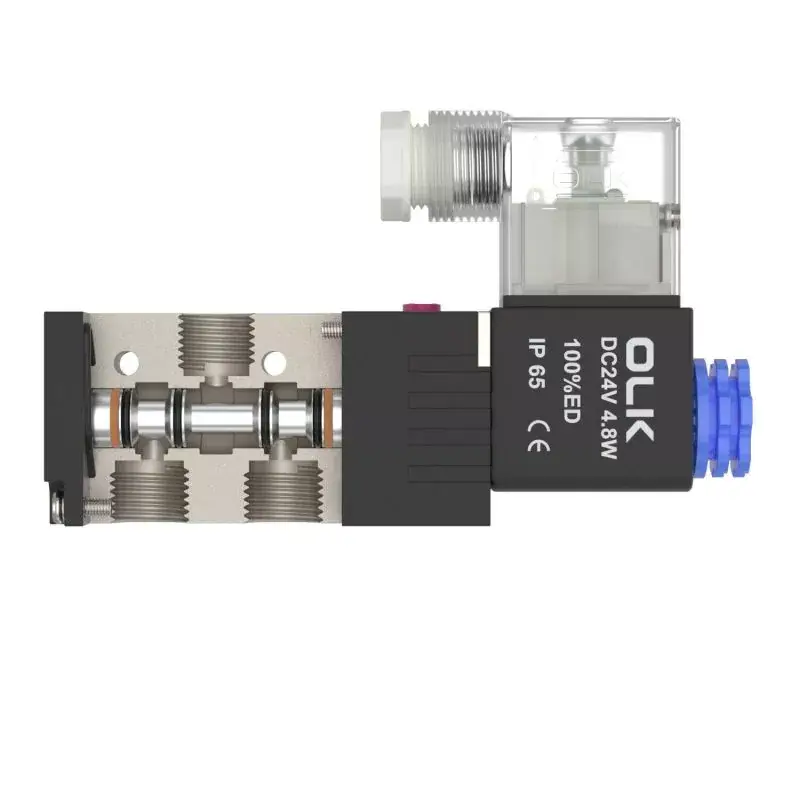

3. Koaxial avstängningsstruktur, utmärkt tätning, stor flödeshastighet;

4. Inget behov av oljesmörjning;

5. Utrustad med manuell enhet för enkel installation och felsökning;

6. Flera standardspänningsklasser finns att välja på.

3V-serien magnetventil 3-vägs Allmänna parameterdata:

arbetsmedium	Luft (filtrerad genom ett filter över 40 μm)
Handling	Pilottyp
antal befattningar	Två positioner trevägs
smörj-	onödig
Arbetstrycksområde MPa(psi)	0,15–0,8(21~114)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Kroppsmaterial	aluminiumlegering

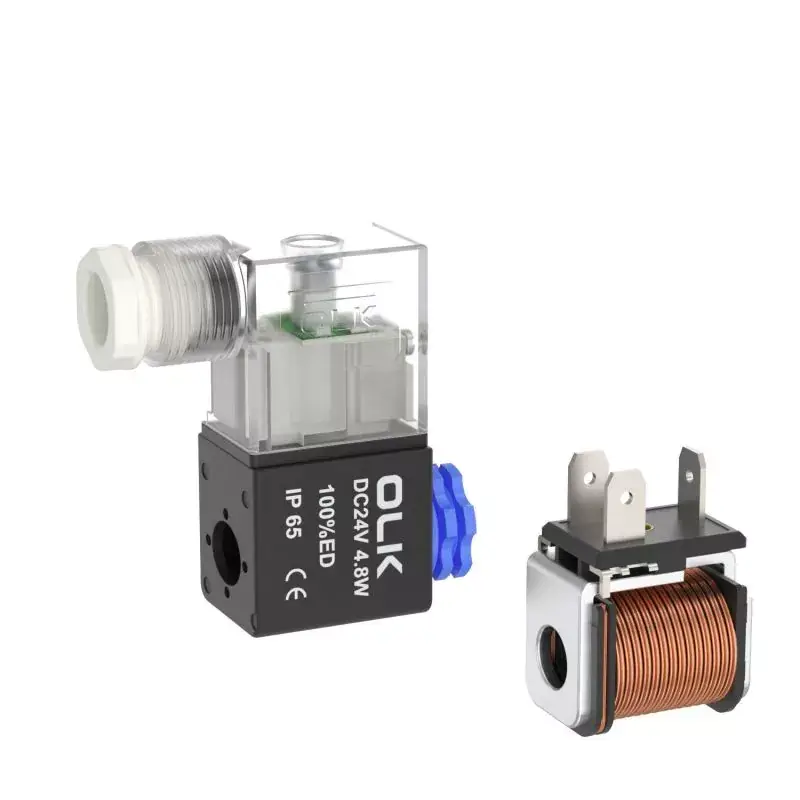

Standardspänning	AC220V, AC110V, AC24V, DC24V, DC12V
Använd spänningsområdet	AC:±15％DC:±10％
skyddsnivå	IP65 (DIN40050)
värmebeständighetsgrad	Klass B
Anslutningstyp	DIN-uttagstyp, uttagstyp
Excitationstid	0,05 sekunder eller mindre

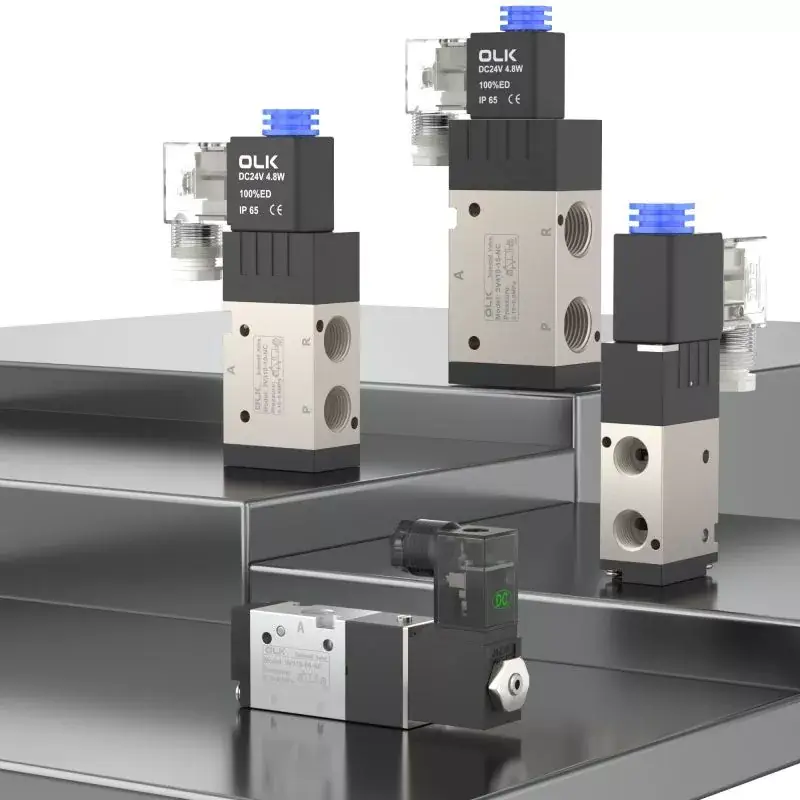

3V-seriens magnetventil 3-vägs olika parametrar

modell	Portens diameter	Arbetstemperatur °C	MAX driftfrekvens	Flödes tvärsnittsarea mm² (CV-värde)	energiförbrukning
3V110-M5	M5	-20-70	5 gånger/sekund	5,5(0,31)	AC: 3VA DC: 3W
3V120-M5	M5	-20-70	5 gånger/sekund	5,5(0,31)	AC: 3VA DC: 3W

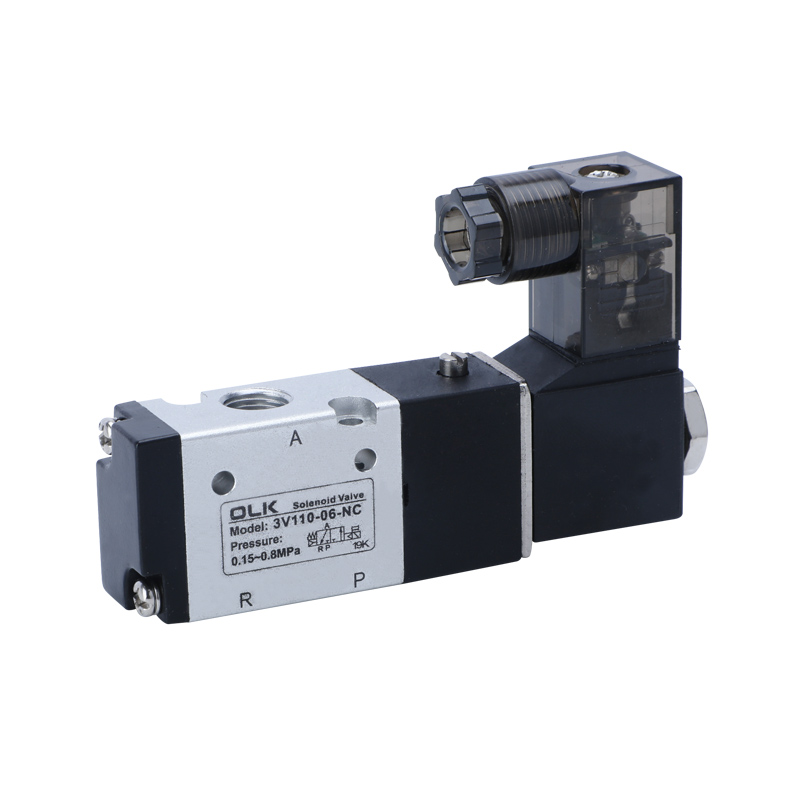

3V110-06	G1/8	-20-70	5 gånger/sekund	12,0(0,67)	AC: 3VA DC: 3W

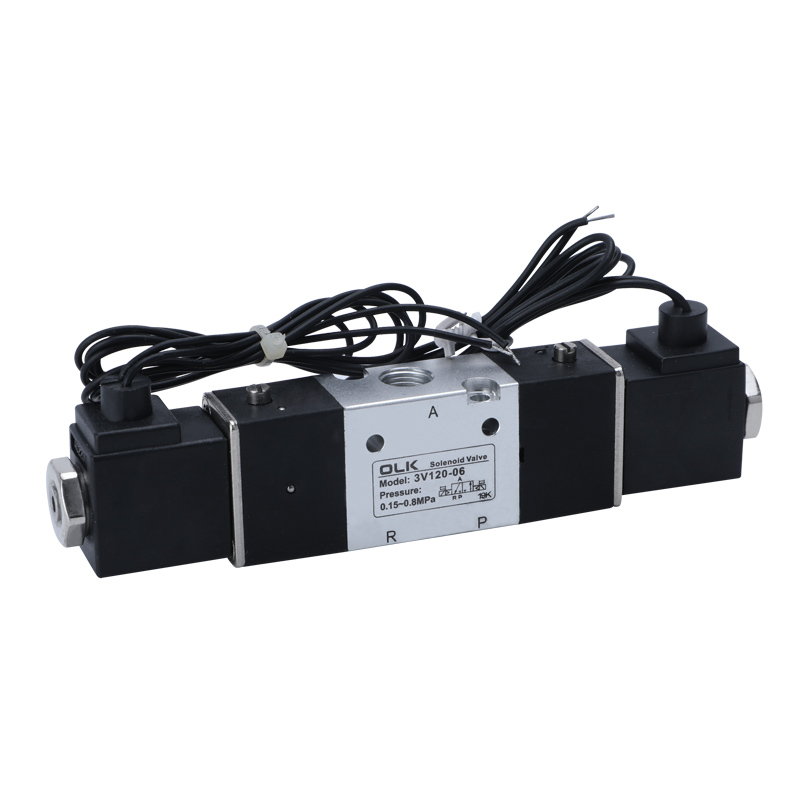

3V120-06	G1/8	-20-70	5 gånger/sekund	12,0(0,67)	AC: 3VA DC: 3W
3V210-06	Intag=utlopp=G1/8	-20-70	5 gånger/sekund	14,0(0,78)	AC: 6VA DC: 4,8W
3V220-06	Intag=utlopp=G1/8	-20-70	5 gånger/sekund	14,0(0,78)	AC: 6VA DC: 4,8W
3V210-08	Intag=utlopp=G1/4	-20-70	5 gånger/sekund	16,0 (0,89)	AC: 6VA DC: 4,8W

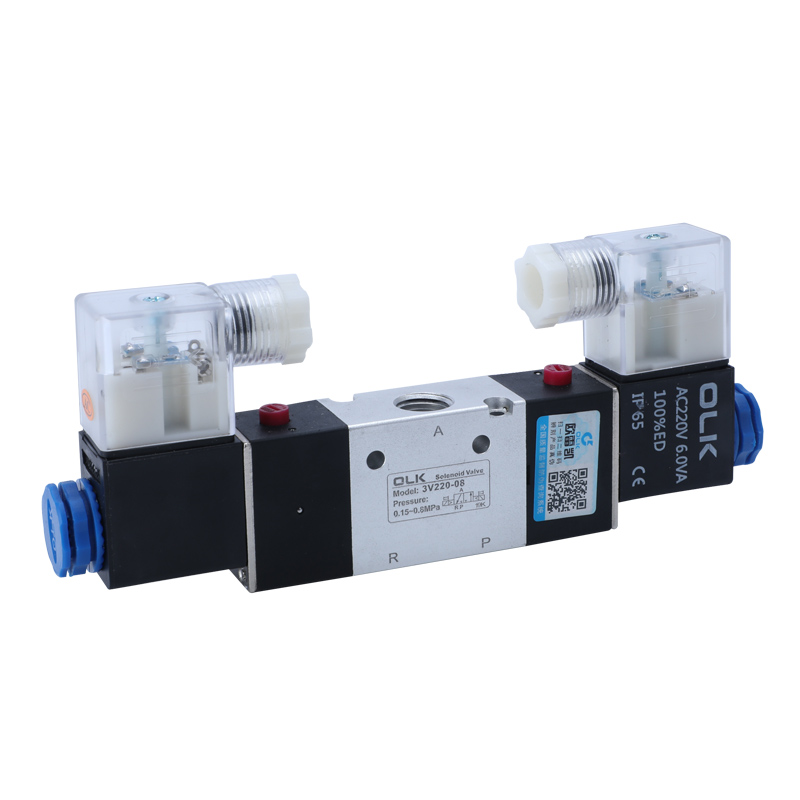

3V220-08	Intag=utlopp=G1/4	-20-70	5 gånger/sekund	16,0 (0,89)	AC: 6VA DC: 4,8W
3V310-08	Intag=utlopp=G1/4	-20-70	5 gånger/sekund	25,0(1,39)	AC: 6VA DC: 4,8W
3V320-08	Intag=utlopp=G1/4	-20-70	5 gånger/sekund	25,0(1,39)	AC: 6VA DC: 4,8W
3V310-10	Intag=utlopp=G3/8	-20-70	5 gånger/sekund	30,0(1,67)	AC: 6VA DC: 4,8W
3V320-10	Intag=utlopp=G3/8	-20-70	5 gånger/sekund	30,0(1,67)	AC: 6VA DC: 4,8W
3V410-15	Intag=utlopp=G1/2	-5-60	3 gånger/sekund	50,0(2,79)	AC: 6VA DC: 4,8W
3V420-15	Intag=utlopp=G1/2	-5-60	3 gånger/sekund	50,0(2,79)	AC: 6VA DC: 4,8W
