Vår mekaniska knappkontrollventil möjliggör exakt kontroll över vätskeflödeshastigheter, vilket gör det till ett idealiskt val för applikationer som kräver precisionsvätskekontroll. Ventilen har en mekanisk knappkontroll, som erbjuder ett pålitligt och lättanvänt gränssnitt för att justera vätskeflödeshastigheter.
En mekanisk styrriktningsventil är en typ av ventil som inte behöver en elektrisk signal. Men den förlitar sig på mekanisk kraft för att styra spolen. Enligt driftsåtgärdsläget kan det klassificeras i grundtyp, direktverkande typ, rulltyp, sidovulltyp, spakrulle, justerbar stavtyp, justerbar spakrulle och genom typ. Det tillämpas vanligtvis i kontinuerliga drifter, högt automatiserad utrustning och begränsar åtgärderna för produktionslinjemaskiner.
|
Symbol |
Ventiltyp |
Driftsmetod |
Drag |
Ansökan |
OLK mekanisk ventilmodell |
|
|

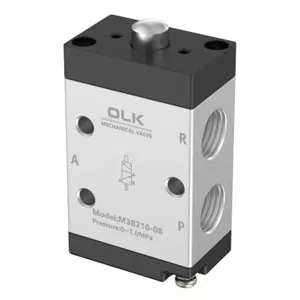

Grundtyp Mekanisk ventil |
Återställ ventilkärnan när det inte finns någon yttre kraft; När tryckstången pressas av extern kraft, kontaktar tryckstången ventilkärnan och förseglar R-porten och tryck sedan ventilkärnan för att göra P-A ansluten |
Enkel drift, push för att byta, släpp för att återställa |
Vanligtvis används för utrustning, manuell styrning och enkel gränsomkopplare |
JMJ -00, JM322, MV522, MV322, Mov321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3b-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-210-08, M5B-110-06, M5B-2110-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

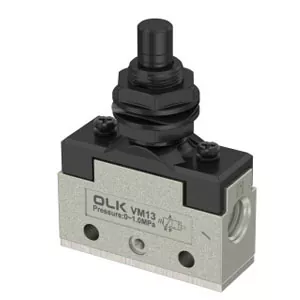

Rak kolven typemekanisk ventil |
Direktkraft på spolen |
Kan inte tåla hög axiell kraft |
· Utlöses när arbetsstycket faller från topp till botten.
· Vertikal lyftmekanism upptäcker slutläget. · Toppgränsdetektering. |
VM130-01-05, VM132-M5-05 |
|
|
Rullmekanisk ventil |
En rulle läggs till högst upp i ventilens tryckstång. Gör kollisionsblocket kontakt tangentiellt längs rullen och sedan överför rullen kraften till push -stången |
Rullspaksventil med justerbar rullarm flexibel triggervinkel och stark anpassningsförmåga. Reducerar kraft på spolen, förlänger ventillivslängden, mer pålitlig |
Vanligtvis används för transportlinje, automatisk verktyg, cylinderslagdetektering och begränsningskontroll. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Ventil för växla spak |
Dra Thetoggle Leverleft och höger för hand för att växla ventilkärnan mellan två positioner för att realisera On-Off/Reversing |
Växelspakdesign för ofta växling |
Pneumatisk verktygsarmatur, liten produktionsutrustning, utrustningskommissioneringssteg, för manuell byte av cylinderåtgärder |
CM3Y-06, VM130-01-08 |
|
|

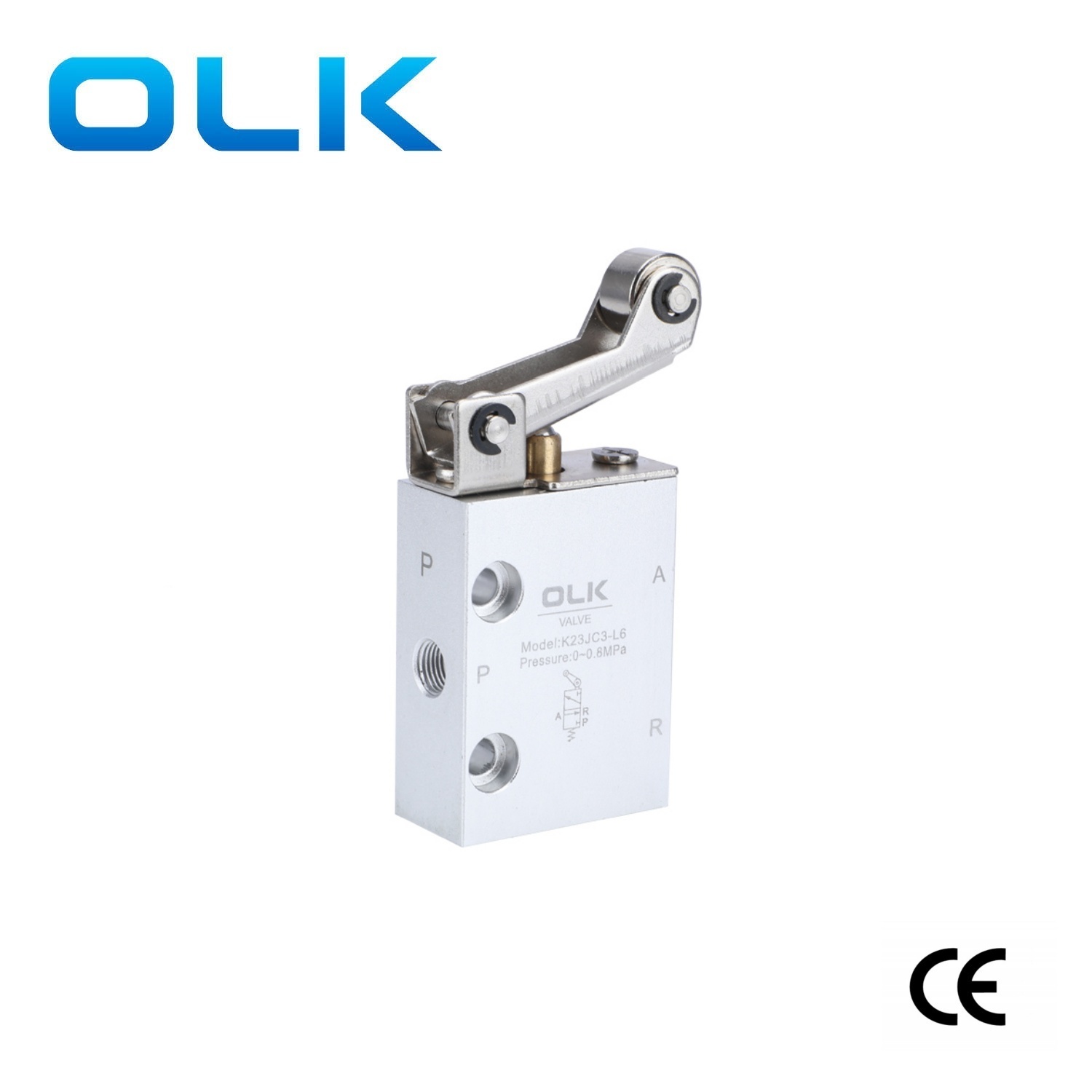

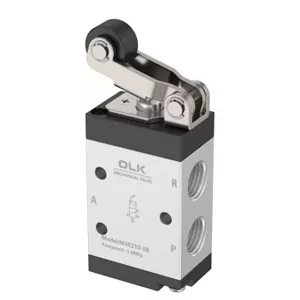

Rullspak mekanisk ventil |
Använd spaken för att öka tryckstångens nedåtgående tryck |
Bi-riktad trigger: Rullen är belägen på toppen av ventilkroppen, och den mekaniska rörelsen på båda sidor kan utlösa ventilen. Lämplig för återgående rörelse: Speciellt lämplig för linjär bildbord och båda ändarna av push -stången för att utlösa signaler under åter- och återgående rörelse. |
Resegränsen för produktionslinjen, automatisk fram- och återgående detektion och mekanisk koppling. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, Mov321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23jc3-L6, xq250612, xq23 0612, xq250412, xq230412, S3R-M5, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|
EN VÄG ROLLER SAVER TYPE MEKANISK VALV |
När det mekaniska kollisionsblocket rör sig framåt trycks ventilkärnan ner. Kollisionsblocket passerar genom rullen, och ventilkärnan återgår av fjäderkraften. När kollisionsblocket återgår, eftersom den lilla spaken i huvudet kan böjas, rör sig inte ventilkärnan när rullen återgår och ventilen inte vänder. |
Ventilens utloppsutgångspulssignal används för att eliminera hindersignalen i slingan för att förenkla slingan |
· Arrangemang för att begränsa rörelsens riktning, t.ex. så att arbetsstycket bara kan trycka på avtryckaren i en riktning.
· Automatiskt utfodringssystem för att förhindra utlösning vid omvänd rörelse.
· Säkerhetskontrollplatser för att minska risken för felaktigt. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S, S 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-2110-06, M3L-2110-08, M5L-1110-06, M5L-2110-06, M5L-2110-08, |
OLK är en kinesisk pneumatisk tillverkare med det bredaste utbudet av mekaniska ventiler och stort lager för snabb leverans. Med 22 års teknisk erfarenhet tillhandahåller OLK Team OEM/ODM -tjänsten. Vi kan anpassa ventilkroppar, erbjuda olika knappalternativ och lägga till UV Laser -logotypmarkering för en mer förfinad varumärke.
· När en mekanisk ventil används har kontaktytan på kollisionsblocket och rullen en lutningsvinkel på 30 ° eller 45 °. Den maximala hastigheten för kollisionsblocket är olika för olika driftsmekanismer, som ska observeras.
· Tiden för cylinderblocket för att trycka på den mekaniska ventilen måste överskrida växlingstiden för den mekaniska ventilen, så att cylinderhastigheten inte kan vara för snabb; Om det är för snabbt bör längden på kollisionsblocket ökas.
· Använd inte mekaniska ventiler som stopp.
