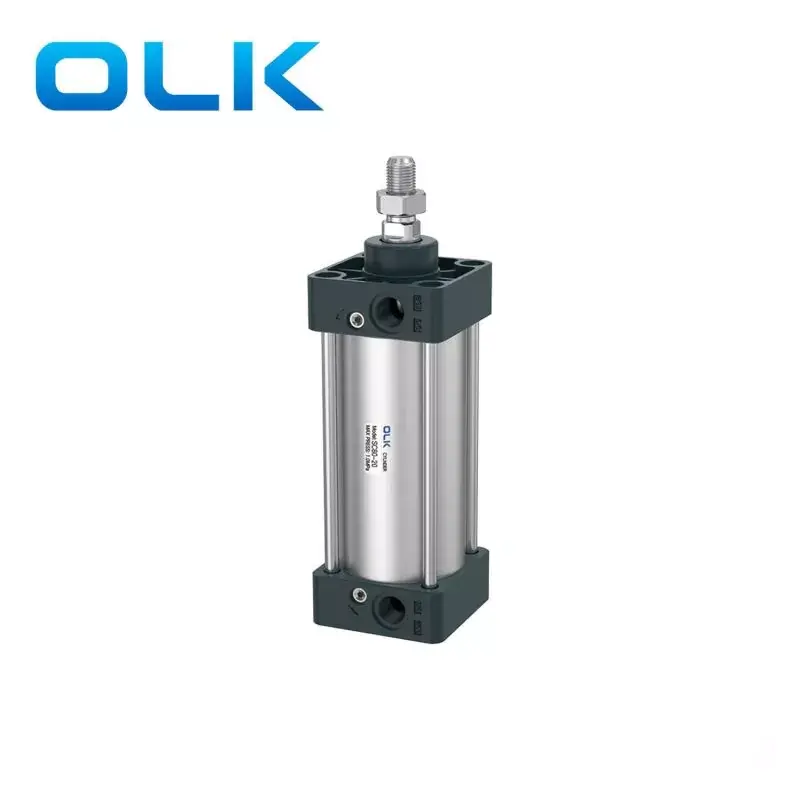

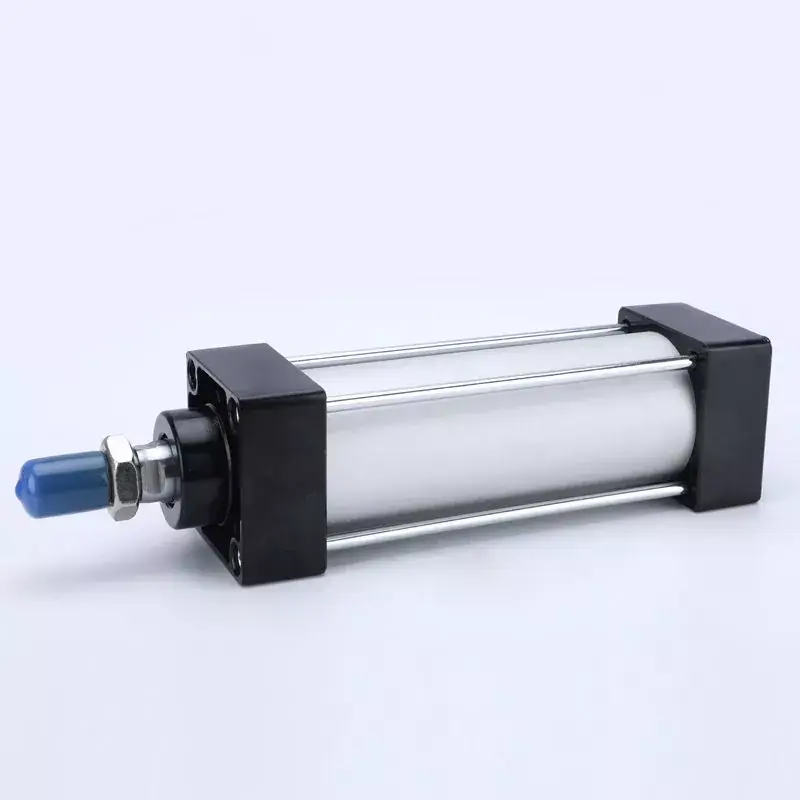

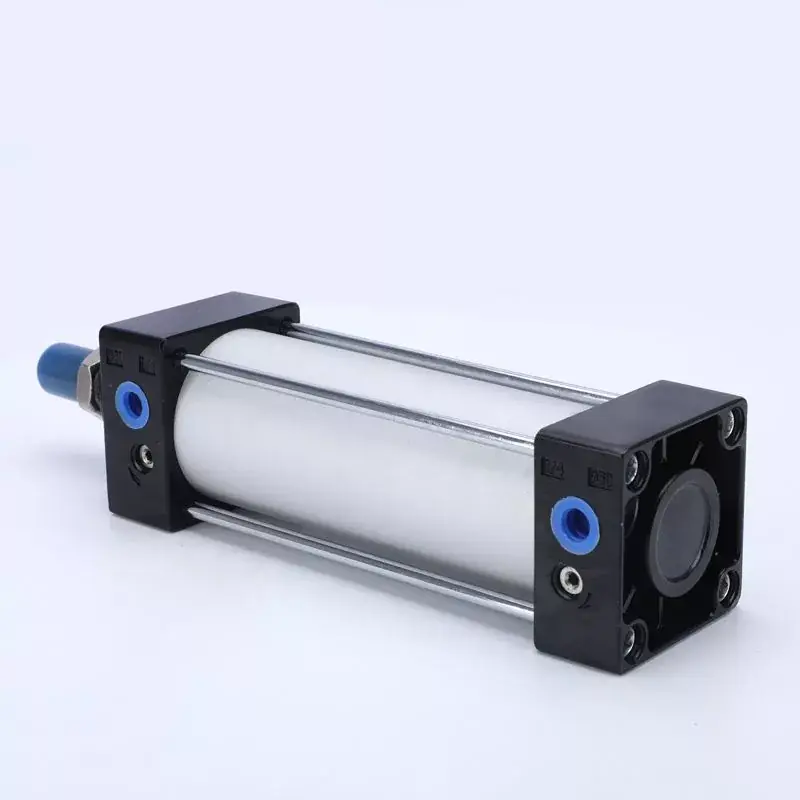

SC-seriens standardcylinder

Model:SC 80X80

Välkommen till grossist SC Series Standard Cylinder från oss, varje förfrågan från kunder besvaras inom 24 timmar.Ouleikai (OLK) är den professionella tillverkaren, vi skulle vilja ge dig SC-seriens cylindrar och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Dubbelverkande
Cushion:
Justerbar luftkudde
Working Pressure:
0,1-1,0 Mpa(14-145 Psi)

Skicka förfrågan

Produktbeskrivning

OLK är en kinesisk tillverkare och leverantör som huvudsakligen tillverkar SC Series Standard Cylinder med många års erfarenhet. Hoppas att bygga affärsrelationer med dig. De pneumatiska standardcylindrarna i SC-serien tillverkas av lättviktsmaterial som aluminiumlegering, vilket resulterar i minskad vikt vilket bidrar till att förbättra utrustningens driftseffektivitet. De kännetecknas av kompakt design och liten storlek, vilket möjliggör installation i begränsade utrymmen, lämpliga för scenarier med utrymmesbegränsningar. Jämfört med ISO 15552 standardcylindrar har SC-seriens cylindrar med samma diameter en mindre längd. Deras kuddjustering är smidigare.

Med en mängd olika storlekar och modeller tillgängliga uppfyller de kraven från automationsproduktionslinjer, förpackningsmaskiner och robotapplikationer, inklusive funktioner som linjär tryckning och rotation.

OLK, som en pneumatisk tillverkare i Kina, kan designa och producera cylindrar med olika diametrar och slag enligt kundens detaljerade krav och faktiska behov. Dessutom kan de utrustas med cylinderkomponenter som CA, CB, flänsar och beslag. SC-seriens standard pneumatiska cylinder erbjuder konkurrenskraftiga priser, vilket ger kunderna högre kostnadseffektivitet.

OULEIKAI SC-seriens standardcylinder med aluminiumlegeringsmaterial Produktegenskaper

SC-seriens standardcylinderegenskaper:

1. Vårt företags standard pneumatiska cylinder.

2. Kolvtätningen antar en speciell dubbelsidig tätningsstruktur, kompakt i storlek, med oljelagringsfunktion.

3. Det är en cylinder av stavtyp, med de främre och bakre kåporna anslutna till cylinderkroppen av aluminiumrör med pelare, vilket säkerställer god tillförlitlighet.

4. Jämfört med IS015552 standardcylindrar har SC-seriens cylindrar mindre längder för samma cylinderdiameter.

5. Smidig justering av cylinderdämpningen.

6. Olika specifikationer av cylindrar och cylindermonteringstillbehör finns tillgängliga för kundval.

7. Högtemperaturbeständiga tätningsmaterial väljs för att säkerställa att cylindern fungerar normalt under förhållanden på upp till 150°C.

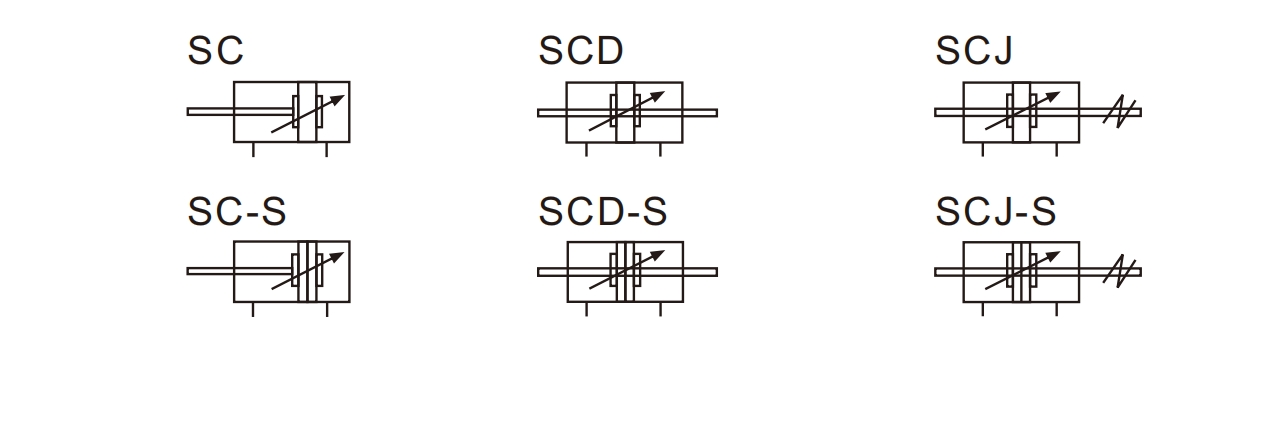

SC-seriens standardcylindersymbol:

beställningskod
SC	50	-	50	-	20	-	S
Modell	BORRA		STROKE		Justerbar slaglängd		Magent	-
SC: Standard dubbelverkande cylinder					10:10 mm		BLANK: utan magnet		Sigill kod	MONTERING	TRÅDTYP
SCD: Double Rod Dubbelverkande Cylinder					20:20 mm		S:med magnet		blank:TPU	LB	BLANK:PT
SCJ: Justerbar Stroke Double Rod Dubbelverkande Cylinder					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC-seriens standardcylinderStandardspecifikationsparametrar：

Borrstorlek (mm)	32	40	50	63	80	100
Skådespelarläge	Dubbelverkande
Arbetsmedium	Renad luft
Arbetstryck	0,1-1,0 MPa (14-145 psi)
Bevis Tryck	1,5 Mpa (215Psi)
Arbetstemperaturintervall	’-20-80℃
	30-800
Buffertläge	Justerbar
Buffertavstånd (mm)	21				28	29
Portstorlek	PT1/8	PT1/4		PT3/8		PT1/2

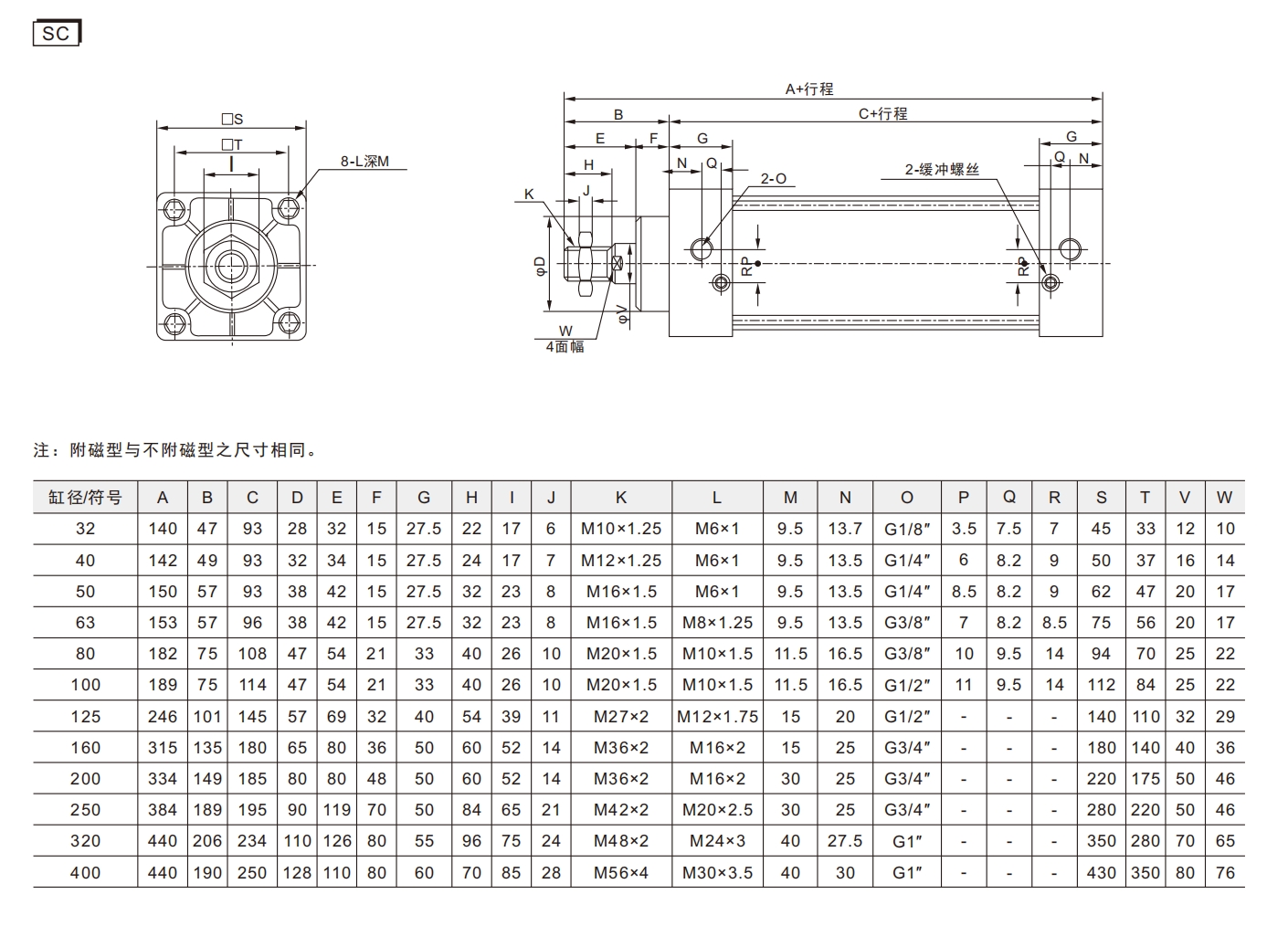

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Konsekvent kvalitet i varje SC-cylinder

Alla standardcylindrar i OLK SC-serien är tillverkade med YCC tätningssystem som standard, inte konventionella O-ringar. Detta är ett medvetet designval för att säkerställa stabil tätningsprestanda, lågt läckage och lång livslängd, särskilt vid kontinuerlig och högfrekvent drift.

Jämfört med traditionella O-ringar ger YCC-tätningen bättre dynamisk tätning och slitstyrka, vilket gör att cylindern kan bibehålla tillförlitlig prestanda under tryckförändringar och upprepade cykler. Detta minskar avsevärt tidiga läckage och förlänger underhållsintervallerna.

Dessutom följer OLK PNEUMATIC strikt standard väggtjocklek och materialspecifikationer. Det finns ingen materialreduktion eller kostnadsbesparing i cylinderrör eller nyckelkomponenter. Varje del är tillverkad med tillräcklig styrka för att säkerställa hållbarhet och säkerhet i verkliga industriella applikationer.

OULEIKAI (OLK) SC-cylindrar tillverkas med hög bearbetningsnoggrannhet och snäva toleranser, vilket säkerställer jämn kolvrörelse, stabil utgående kraft och konsekvent positioneringsprestanda.

Från val av tätning till materialkontroll och precisionsbearbetning är varje SC-cylinder byggd för att leverera pålitlig kvalitet som kunderna kan lita på, inte bara på papper, utan vid långvarig användning.

Vanliga frågor:

F: Vad är skillnaden mellan arbetstrycksintervallet som används i SC-seriens luftcylinder och provtrycket?

A: Arbetstrycksområde: inom detta område kan cylindern starta, fungera och bibehålla sin prestanda normalt. SC luftcylinder arbetstryckintervall: 0,1 MPa -1,0 MPa(14-145psi); Att överskrida detta intervall kan resultera i försenad rörelse, tätningsfel eller skada.

Bevistryck: Det hänvisar till den maximala tryckgränsen som ställts in av tillverkaren under fabrikstestning, vilket indikerar det högsta lufttrycket som produktstrukturen kan motstå på kort tid utan att spricka, deformeras eller skadas permanent. Inte normalt arbetstryck, används bara för att verifiera styrka;

I allmänhet är det cirka 1,5 gånger den övre gränsen för arbetstrycket;

SC luftcylindertät tryck: 1,5 MPa (215psi)
