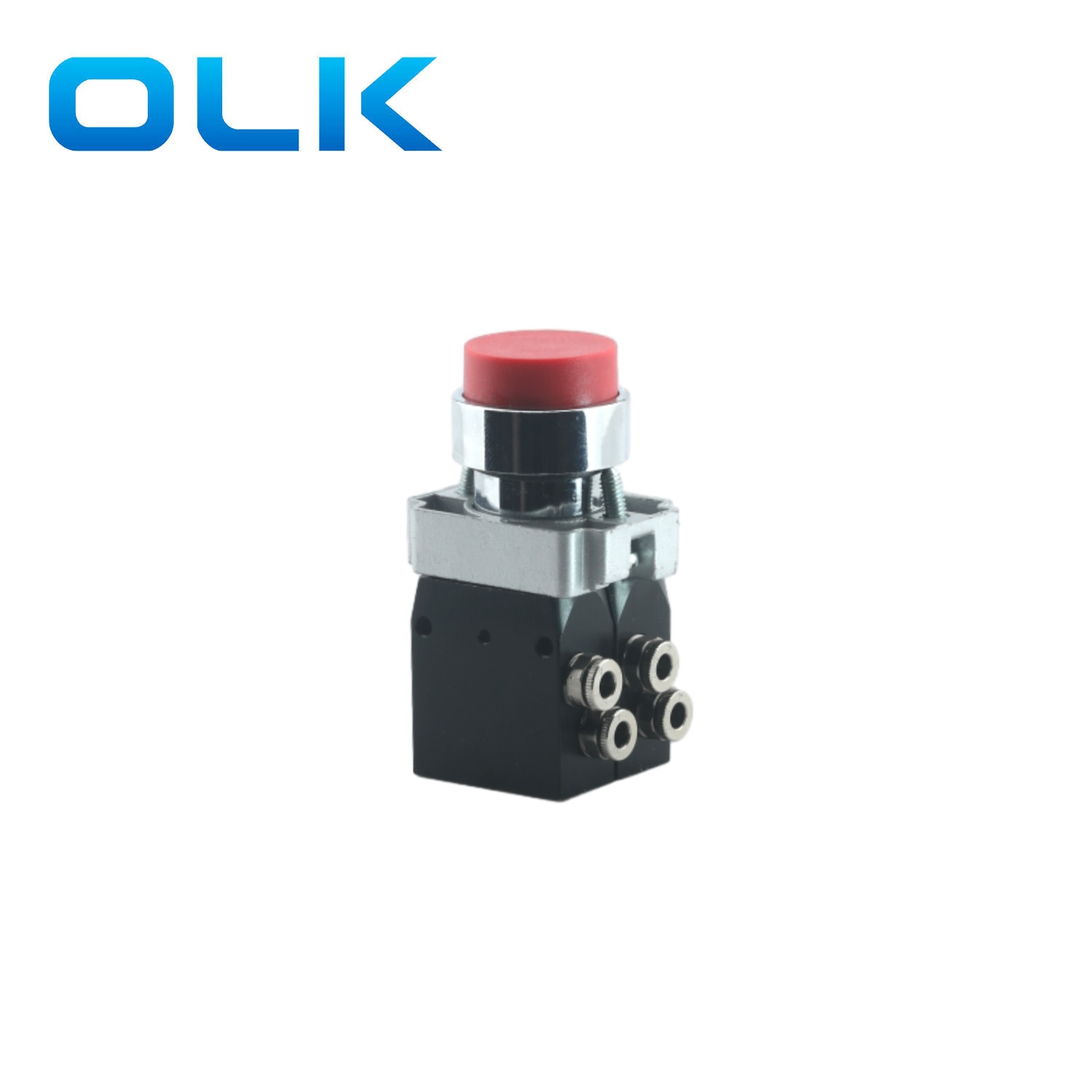

3 Way 104 Series Micro Push -knappventil

Model:M104-622

OLK är en professionell 3-vägs 104-serie Micro Push-knappventilstillverkare och leverantörer i Kina, du kan vara säker på att grossist och anpassade 2-vägs 104-serie Micro Push-knappventil från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

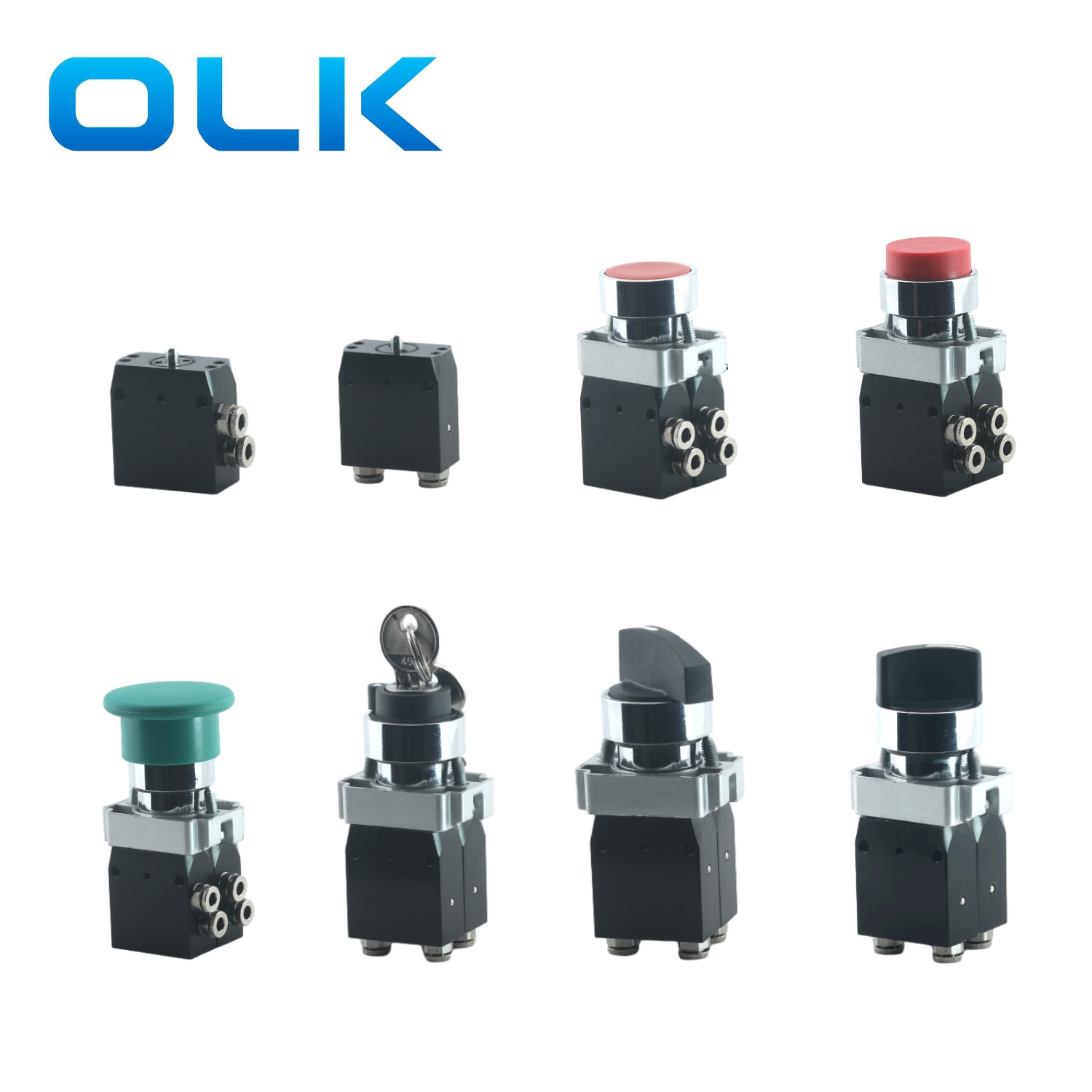

Oyleikai (OLK) 104 Series Micro Push -knappventil är en kompakt 3/2 pneumatisk mekanisk ventil utformad för precision och effektivitet. Det används ofta för att upptäcka om något rör sig, som en dörr eller fönsteröppning och stängning, eller för att känna delar som rör sig inuti en maskin. 3-vägs- och 2-vägs ventiler finns i NO- eller NC-versioner. Serierna M104-ventil med olika knappomkopplare kan väljas. Bortsider finns det tre positioner kan väljas i långarmsomkopplare, kortarmbrytare och nyckelomkopplare. Att inkludera tvåposition, tre-positioner och tre-positionsmässigt.

Dess lätta aluminiumlegeringskropp säkerställer hållbarhet samtidigt som en elegant, modern design upprätthålls.

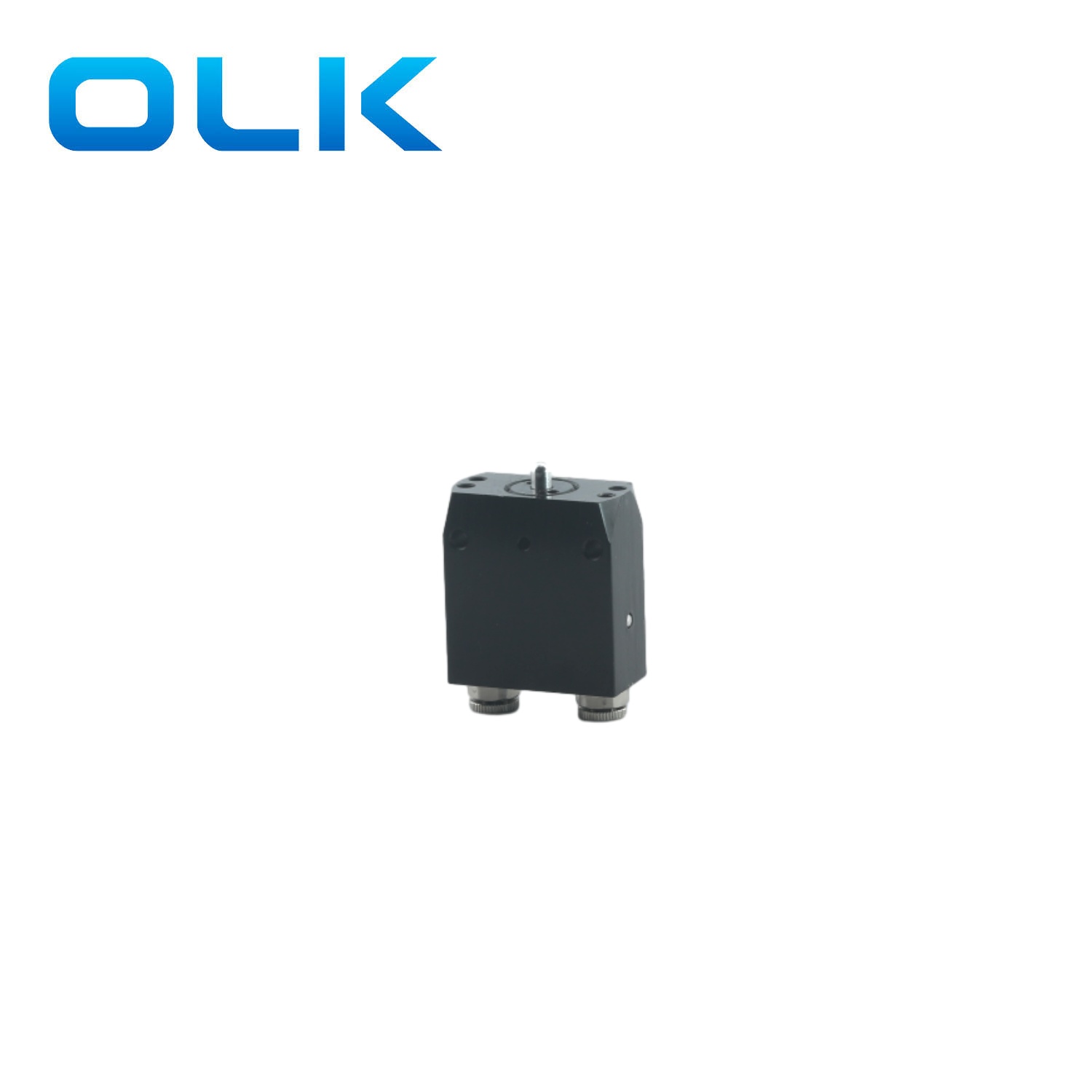

3 Way 104 Series Micro Push -knappventil finns i två konfigurationer: sidoport och bottenport, och erbjuder flexibla installationsalternativ som passar olika applikationer.

För extra bekvämlighet möjliggör de inbyggda push-to-connect-beslagen snabba och problemfria slanganslutningar, vilket eliminerar behovet av ytterligare adaptrar eller beslag. Upplev en sömlös och effektiv pneumatisk lösning med den mekaniska ventilen 104 -serien!

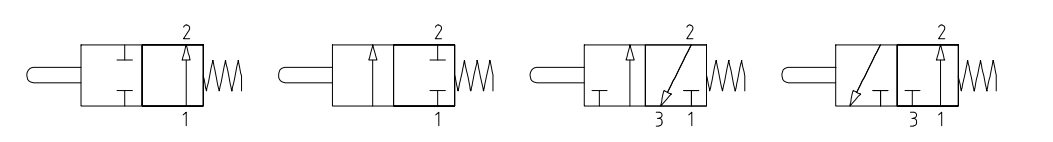

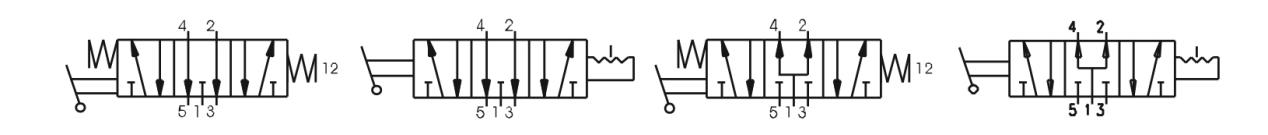

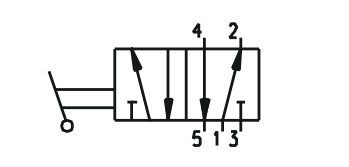

Serie M104 Symbol:

Beställningskod
M104	_	22	_	622	_	1	_	P	_	F
MODELL:		Antal portar		Ställdonstyp		Knappfärg		Hamntyp		Fungera
104 Series mikroventil		22: 2 Position 2 Way		Blank: grundtyp		1: Röd		L: Sidoport		ÅR
		32: 2 Position 3 Way		623: platt knapptyp		2: Svart		P: bottenport		C: nc
				623: Konvex knapptyp		3: Grönt
				625: Svampknapptyp		4: Gul
				627: Long Arm Switches
				628: Typomkopplare
				630: Korta armomkopplare

Beställningskod
M104	_	52	_	622	_	1	_	P
MODELL:		Antal portar		Ställdonstyp		Knappfärg		Hamntyp
104 Series mikroventil		52: 2 Position 5way		Blank: grundtyp		1: Röd		L: Sidoport
				622: platt knapptyp		2: Svart		P: bottenport
				623: Konvex knapptyp		3: Grönt
				625: Svampknapptyp		4: Gul
				627: Long Arm Switches
				628: Typomkopplare
				630: Korta armomkopplare

Beställningskod
M104	_	53	_	33	_	630	_	0	P
MODELL:		Antal portar		Typ		Ställdonstyp			Hamntyp
104 Series mikroventil		53: 3 Position 5 Way		32: Avgascenter		627: Long Arm Switches		0: Tre-läge tillfälligt	L: Sidoport
				33: Tryckcenter		628: Typomkopplare		1: Tre-läge underhållen switch	P: bottenport
						630: Korta armomkopplare

Serie 104 Micro Push -knappventil Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 um)
Fungera	Nej, NC
Effektiv öppning	Φ2.5
anslutning	4mm tryck i kontakten
Hamndiameter	G1/8
Antal positioner	2/2 väg eller 3/2 väg
Standardflödeshastighet nl/min	90NL/min
Maximalt arbetstryck	10 bar
Arbetstemperatur ° C	‘-5-70 ℃
Kroppsmaterial	aluminiumlegering

M104 Ventil - Beställ sammanfattning för knapptyper

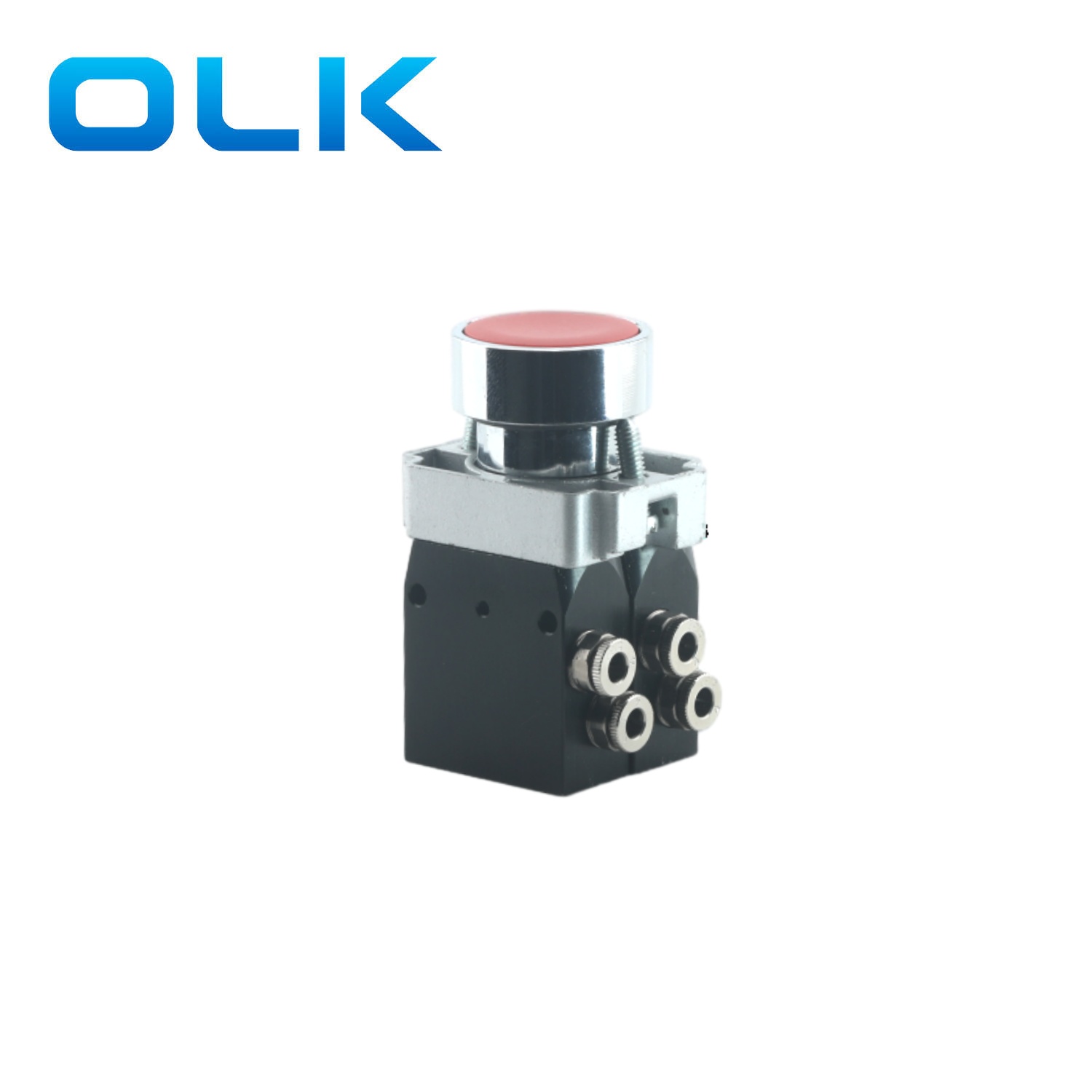

622: platt knapptyp	M104. 622. 1	1: Röd
	M104. 622. 2	2: Svart
	M104. 622. 3	3: Grönt
	M104. 622. 4	4.gul
623: Konvex knapptyp	M104. 623. 1	1: Röd
	M104. 623. 2	2: Svart
	M104. 623. 3	3: Grönt
	M104. 623. 4	4.gul

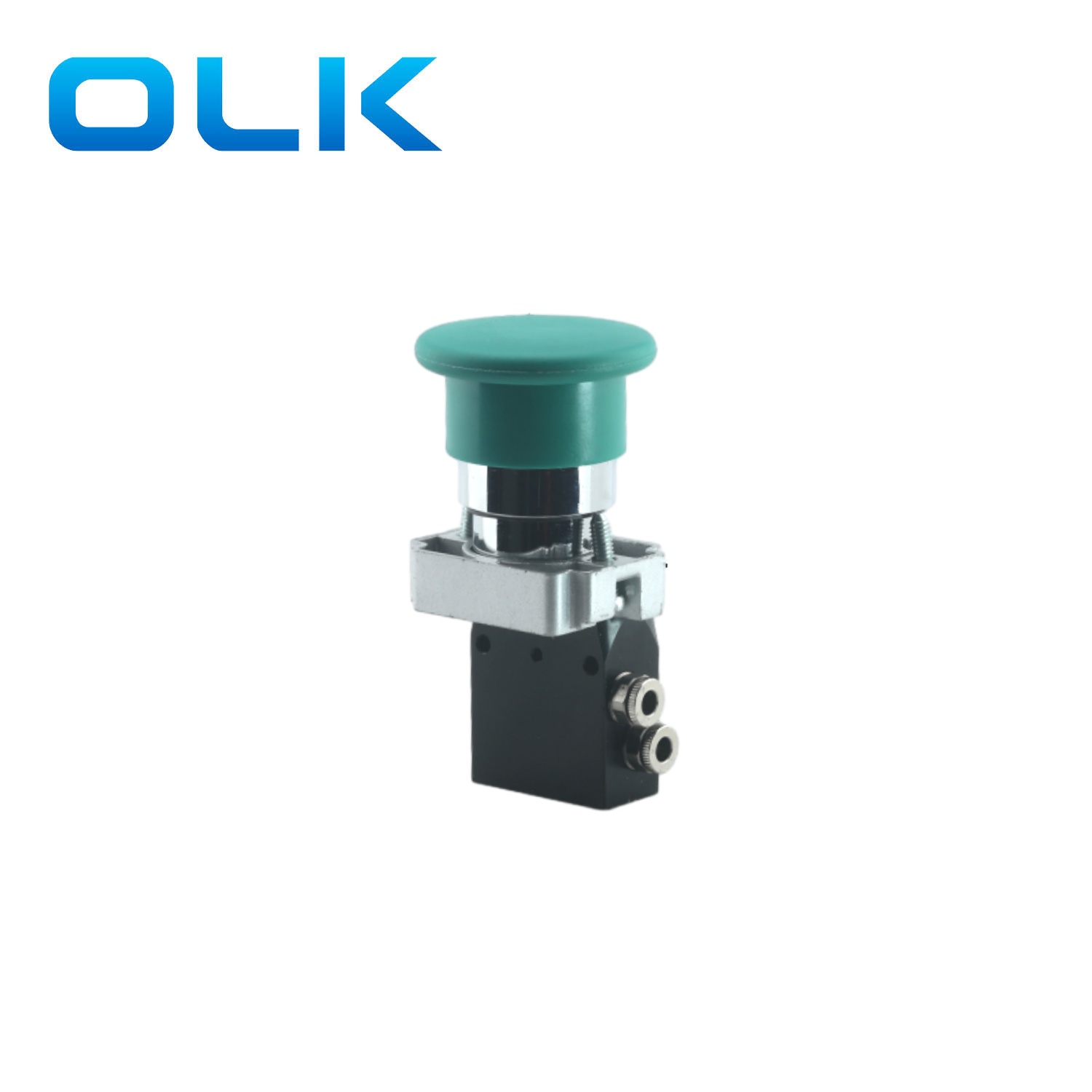

625: Svampknapptyp	M104. 625
627: Long Arm Switches	M104. 627	Tvåläge underhållen switch
	M104. 627.0	0: Tre-läge tillfälligt
	M104. 627.1	1: Tre-läge underhållen switch
628: Typomkopplare	M104.628	Tvåläge underhållen switch
	M104.628.0	0: Tre-läge tillfälligt
	M104.628.1	1: Tre-läge underhållen switch

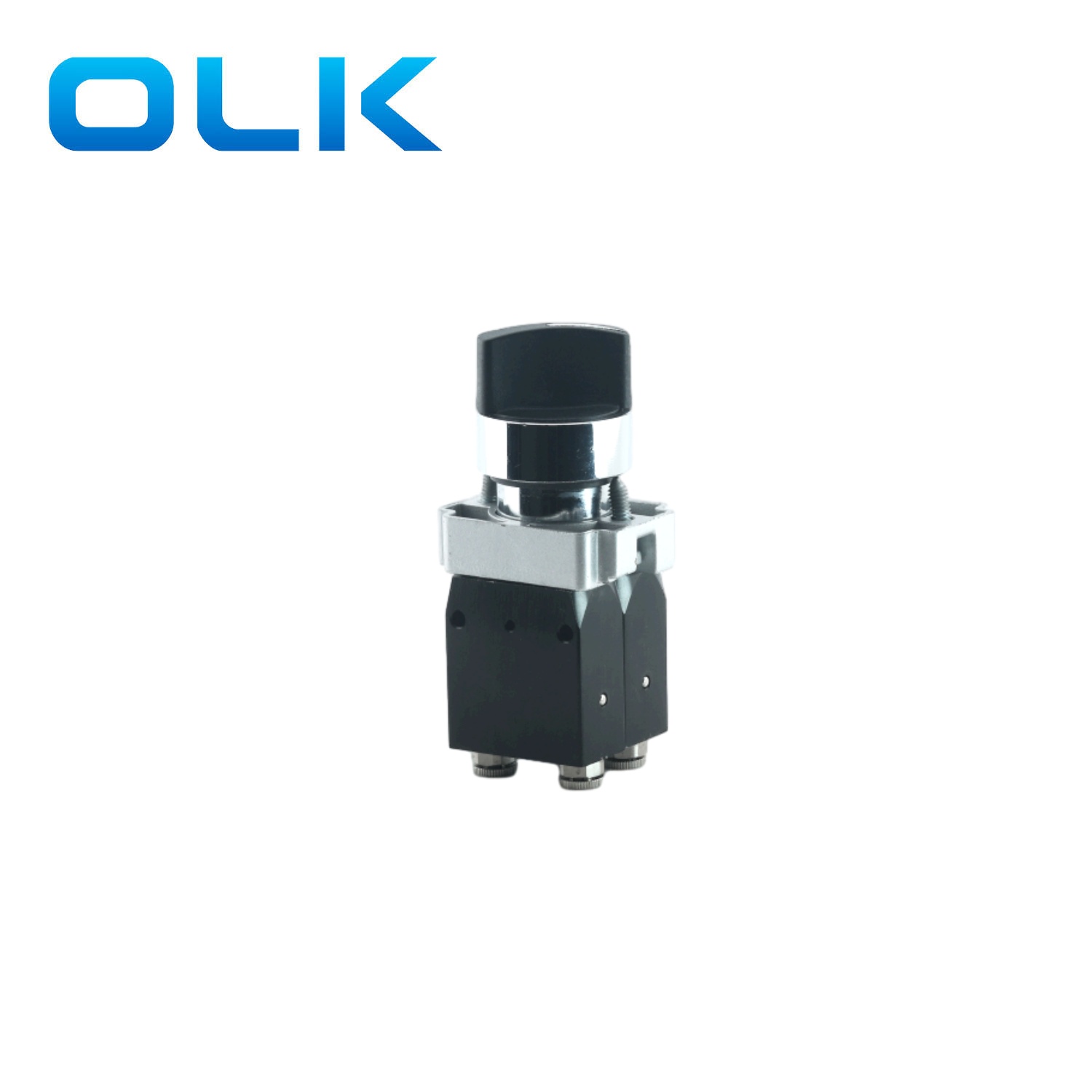

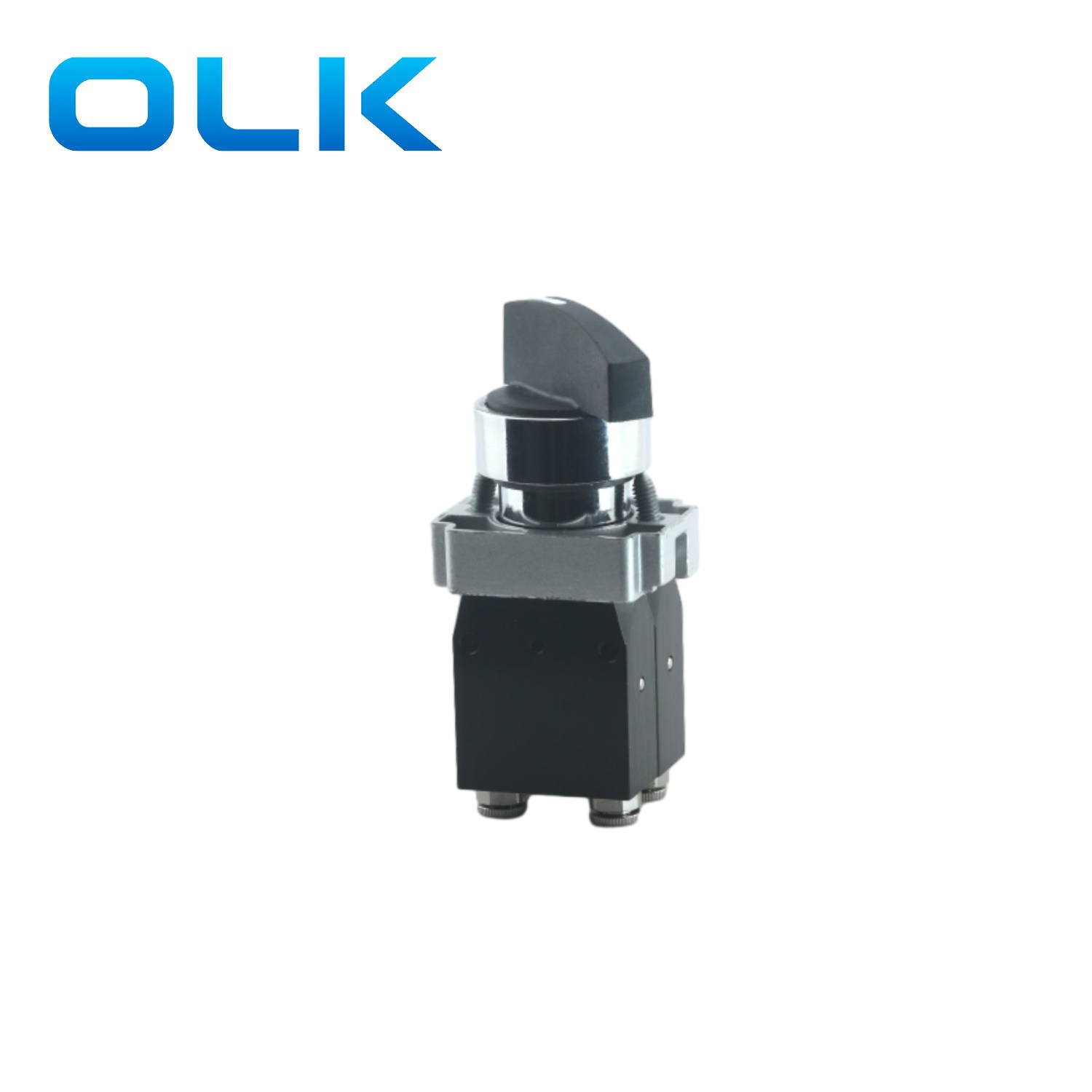

630: Korta armomkopplare	M104.630	Tvåläge underhållen switch
	M104.630.0	0: Tre-läge tillfälligt
	M104.630.1	1: Tre-läge underhållen switch
Monteringspanel	M104.00
