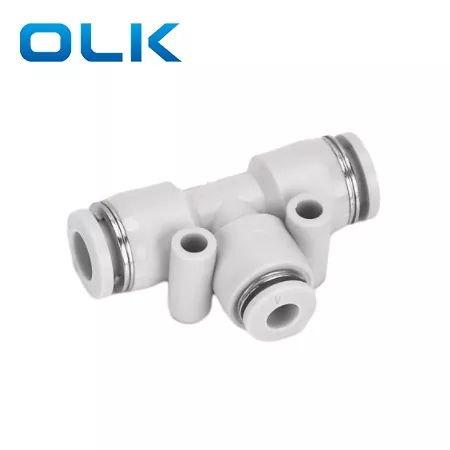

PEG Reducer Tee Union Fitting

Model:PEG 6-4

Följande är en introduktion till PEG Reducer Tee-koppling, OLK hoppas kunna hjälpa dig att bättre förstå PEG Reducer Tee-koppling. Välkommen nya och gamla kunder att fortsätta att samarbeta med oss för att skapa en bättre framtid tillsammans!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Skicka förfrågan

Produktbeskrivning

PEG-serien är en Reducer Tee Union Fitting, med D1 större än D2, designad för att ansluta huvud- och grenrör med olika diametrar. PEG Reducer Tee-kopplingen kommer med ett litet monteringshål för enkel och säker installation på utrustning eller paneler, vilket sparar installationsutrymme.

PEG Reducer Tee union fitting Nyckelfunktioner:

D1＞D2, lämplig för anslutningar av olika rörstorlekar

Inbyggt litet monteringshål för snabb fixering

Enkel in- och utdragbar design för snabb installation

Används ofta i pneumatiska system och automationsutrustning

PINNE	8	--	6
Modell	Rörstorlek (metrisk)		Rörstorlek (metrisk)
Beslag i PEG-serien	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PEG Reducer Tee union fitting Allmänna grundparametrar

Vätska	Luft/vatten (villkorligt)/vakuum
Driftstryck	0-1,0 Mpa
Vakuumtryck	-100Kpa (10 Torr)
Driftstemperatur	-10-60℃
Material	NYLON(PA),polyuretan(PU)

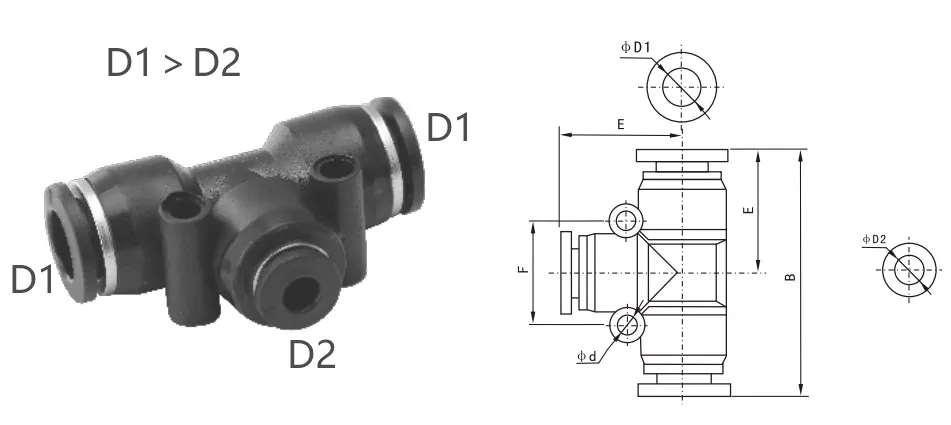

PEG Reducer Tee union fitting Outline dimensionsparametrar

Tumrör	Metriskt rör	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5
