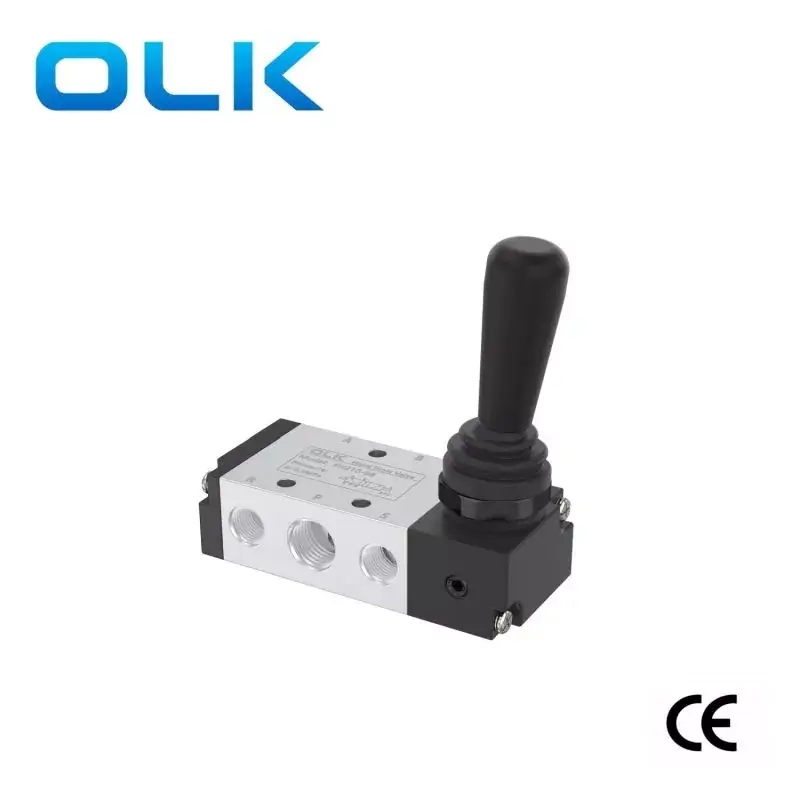

4h -serie spakventil 5 väg

Model:4H230

Som en professionell 4h-serie spakventil 5-vägs tillverkning kan du vara säker på att köpa 4H-serie spakventiler från vår fabrik och OLK kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

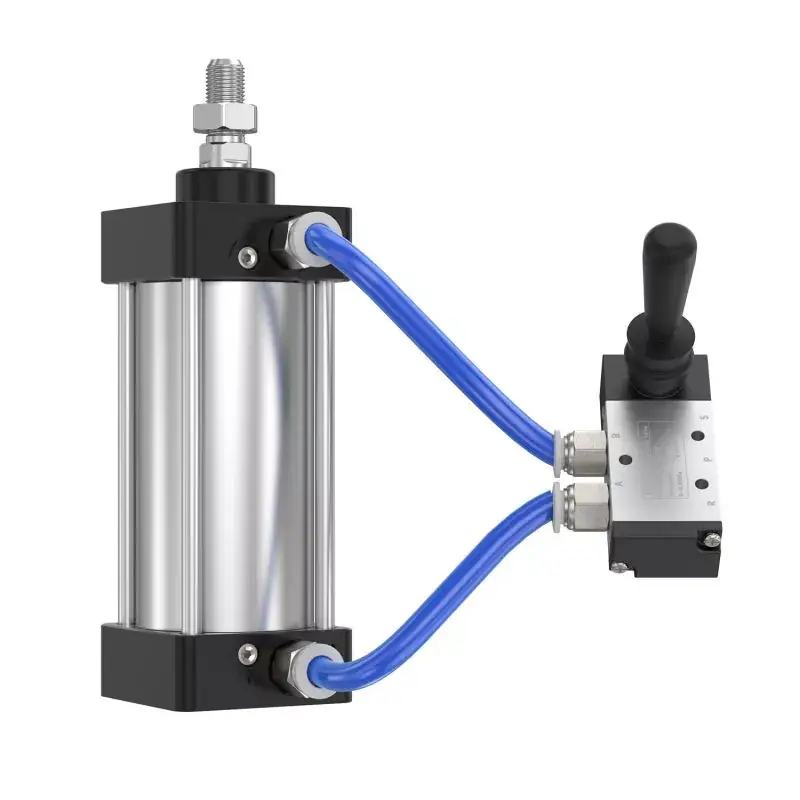

Ouleikai (OLK) 4H -serie spaksventil 5 -vägs erbjuder enkel och pålitlig drift, utan komplexa elektriska kontrollkomponenter, vilket säkerställer hög tillförlitlighet och lämplighet för grundläggande pneumatiska kontrollscenarier. Användare kan justera gasflödesriktningen genom att använda handspaksventilen enligt faktiska behov.

4H -serie spak ventiler tillämpliga scenarier: laboratorieapplikationer, såsom pneumatiska system, forskningsutrustning etc.

Anmärkningar: Om det finns några avvikelser under användning, till exempel gasläckage eller ventilstoppning, vänligen sluta använda omedelbart och kontakta OLK Company Sales Personal för efterförsäljningstjänster.

SYMBOL:

Beställningskod
4 timmar	2	30c	08
MODELL:	KODA:	Ventiltyp:	Portstorlek:
4h: Manuell återställningspaksventil Handventil	2: 200 serie	10: 5/2 vägventil	200 serie: 06: G1/8

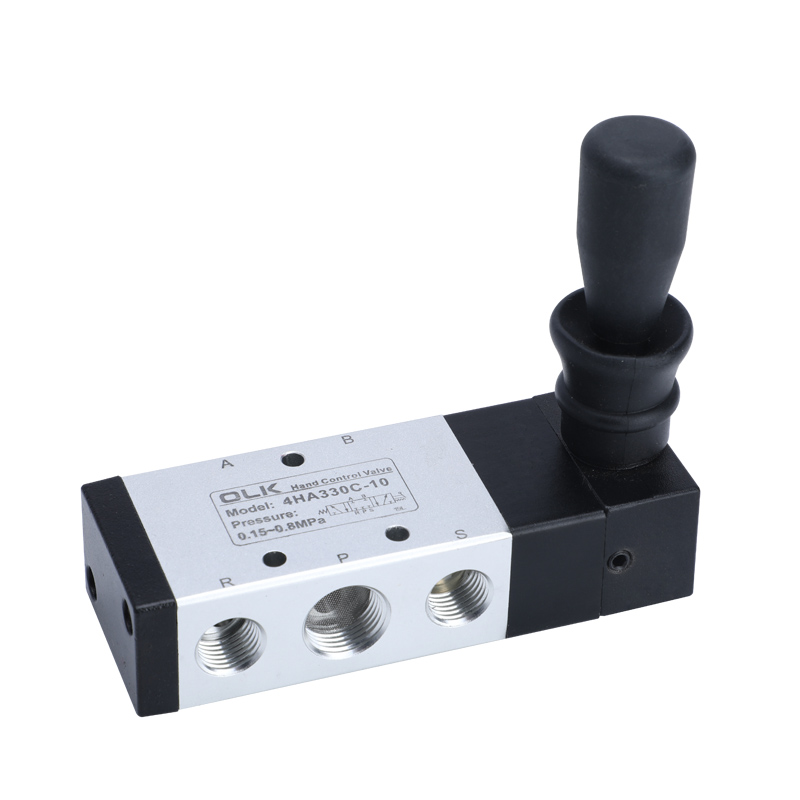

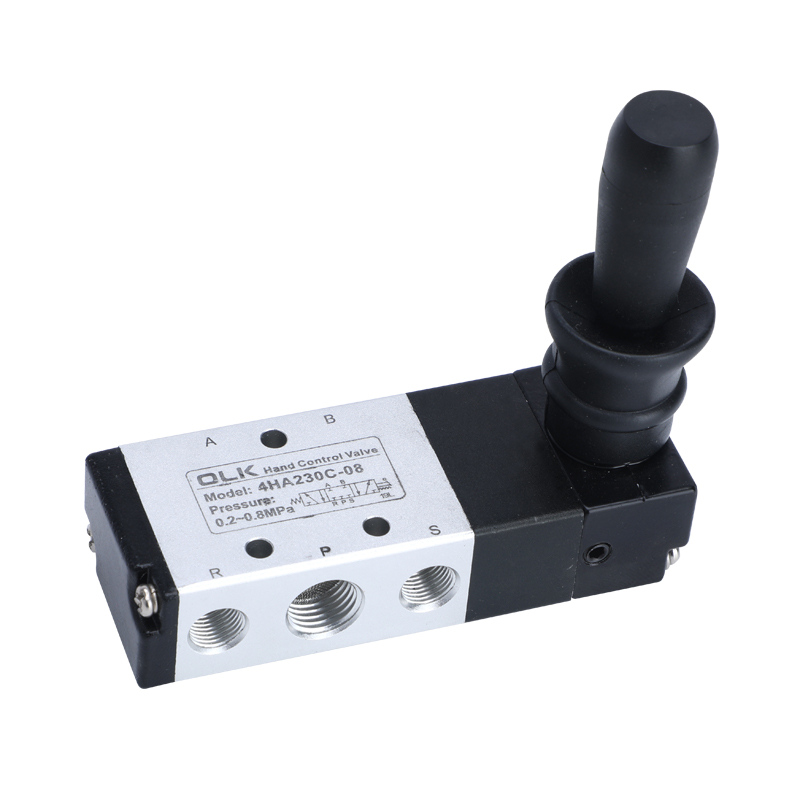

4HA: Spring-return spakventilen Handventil	3: 300 -serien	30c: 5/3 sätt, 3 position stängd centrum	200 serie: 08: G1/4
		30e: 5/3 sätt, 3 position avgascenter	300 serie ： 08 ： G1/8
		30p: 5/3 sätt, 3 positionstryckscenter	300 serie ： 10 ： G3/8

OLK 4H Series 2/5 3/5 Handspak Ventiler Produktegenskaper

1. Manuell drift, smidig manövrering, exakt och tillförlitlig positionering;

2. Kolvstruktur, utmärkt tätning, kompakt storlek, lätt, enkel installation och demontering;

3. Det inre hålet bearbetas med en speciell teknik, vilket resulterar i låg friktionsmotstånd och lång livslängd;

4. Inget behov av oljesmörjning;

5. Panelinstallationsfunktionalitet, enkel och bekväm installation, möta olika kundbehov.

Oyleikai 4h spakventilinstallation och användning

1) Fem-portens tre-positions manuell återställningsmanuell ventil använder fjäderstålkulpositionering, vilket underlättar växling. Var försiktig för att inte tillämpa överdriven kraft under drift, eftersom det kan leda till felaktiga kontrollpositioner och oavsiktliga åtgärder.

2) När du monterar med en panel kan du antingen ta bort eller behålla distansen baserat på den specifika situationen.

3) Kontakta diagrammet för olika installationsmetoder.

Särskild anmärkning: När du säkrar panelen bör du tänka på monteringsplattans tjocklek och monteringshålets diameter.

4H -serie spak ventiler 5 vägs allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 um)
Handling	Manuell direktkontroll
smörj-	onödig
Arbetstryckområdet MPA (PSI)	0-0,8 (0 ~ 114)
Garanterat tryckmotstånd	1,5MPA (215psi)
Arbetstemperatur ° C	-20-70
Kroppsmaterial	aluminiumlegering

4H -serie spakventiler 5 vägs olika parametrar

modell	Hamndiameter	antal positioner	Flödes tvärsnittsarea mm² (CV-värde)

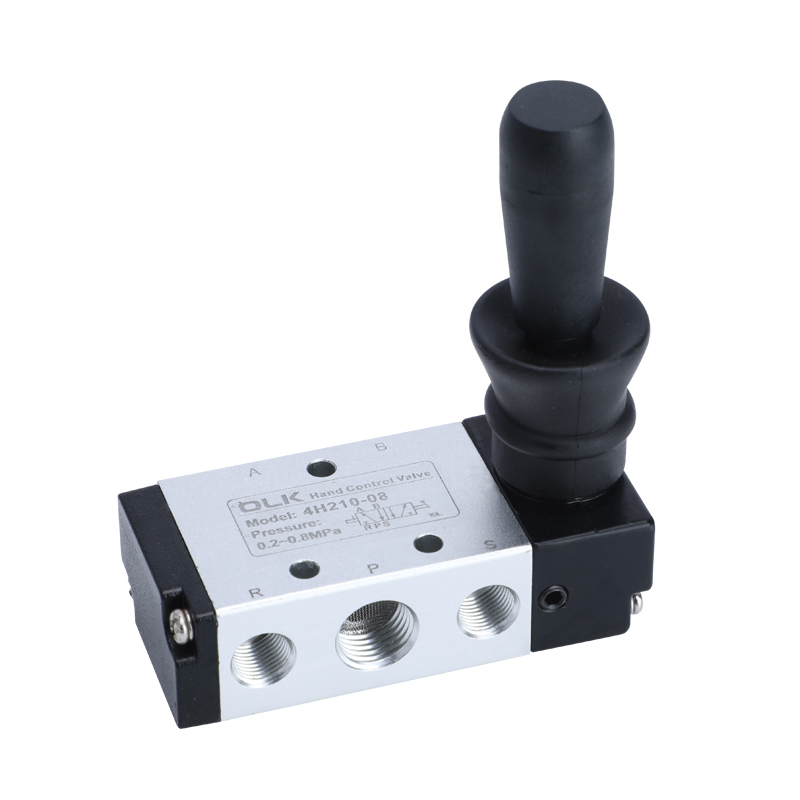

4H210-06	Intag = utlopp = g1/8	2 Position 5 Way	14,0 (0,78)
4H230C-06	Intag = utlopp = g1/8	Tre position Five Way	12.0 (0,67)
4H230E-06	Intag = utlopp = g1/8	Tre position Five Way	12.0 (0,67)
4H230P-06	Intag = utlopp = g1/8	Tre position Five Way	12.0 (0,67)
4H210-08	Intag = utlopp = g1/4	2 Position 5 Way	16.0 (0,89)
4H230C-08	Intag = utlopp = g1/4	Tre position Five Way	12.0 (0,67)
4H230E-08	Intag = utlopp = g1/4	Tre position Five Way	12.0 (0,67)
4H230P-08	Intag = utlopp = g1/4	Tre position Five Way	12.0 (0,67)

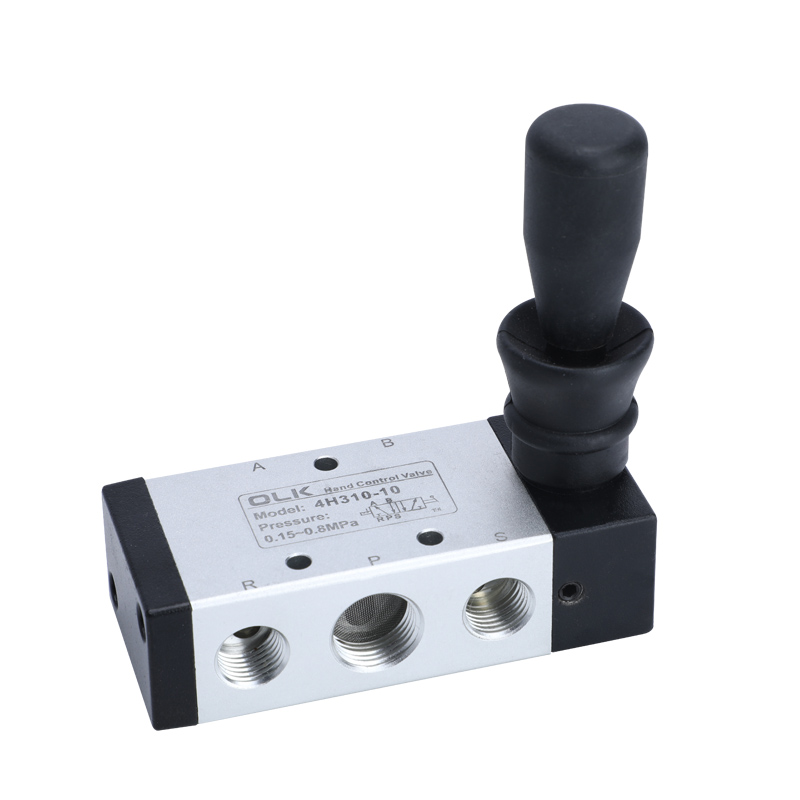

4H310-08	Intag = utlopp = g1/4	2 Position 5 Way	25.0 (1.39)
4H330C-08	Intag = utlopp = g1/4	Tre position Five Way	18.0 (1.00)
4H330E-08	Intag = utlopp = g1/4	Tre position Five Way	18.0 (1.00)
4H330P-08	Intag = utlopp = g1/4	Tre position Five Way	18.0 (1.00)
4H310-10	Inlopp = outlet = g3/8 avgas = g1/4	2 Position 5 Way	30.0 (1.67)
4H330C-10	Inlopp = outlet = g3/8 avgas = g1/4	Tre position Five Way	18.0 (1.00)
4H330E-10	Inlopp = outlet = g3/8 avgas = g1/4	Tre position Five Way	18.0 (1.00)
4H330P-10	Inlopp = outlet = g3/8 avgas = g1/4	Tre position Five Way	18.0 (1.00)
