Komma igång med pneumatik

I vilka branscher används pneumatisk teknik?

Biltillverkningsindustri, elektronisk halvledartillverkningsindustri, verktygsmaskinindustri, livsmedels- och dryckesindustri, life science-området, realisering av produktionsautomation, realisering av förpackningsautomation.

En enkel och komplett uppsättning pneumatisk utrustning inkluderar:

1. Tryckluftskälla: ge den energi som krävs av det pneumatiska systemet;

2. Bearbetningskomponenter för gaskälla: bearbeta gaskällan för att säkerställa gaskretsens stabilitet och livslängd;

3. Pneumatisk ventil: styr till-från och riktning av luftkretsen;

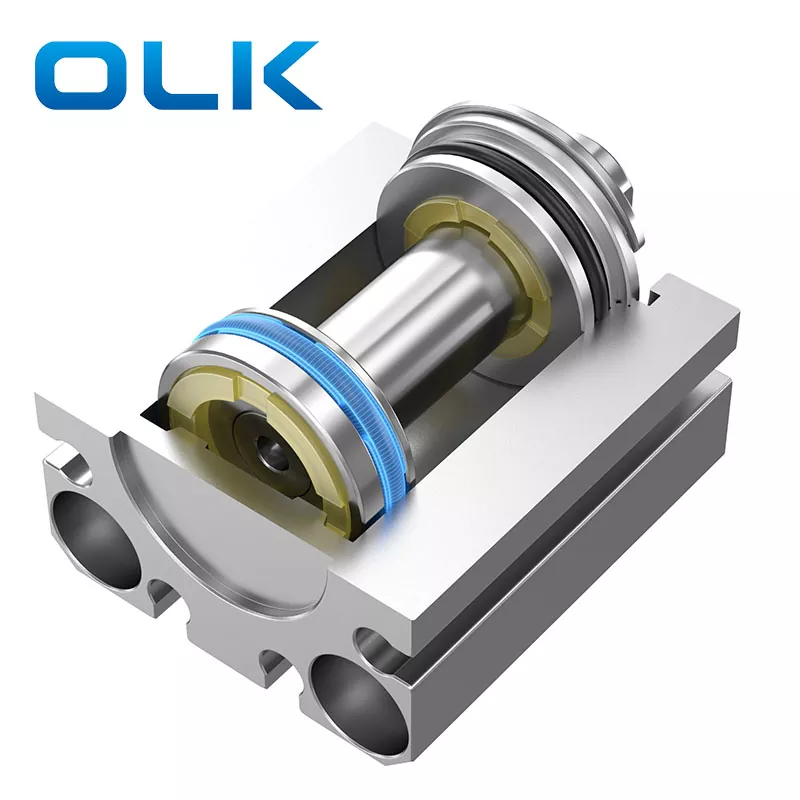

4. Cylinder: omvandla pneumatisk energi till mekanisk energi, tryck eller dra föremål för att arbeta;

5. Luftrör och skarv: används för att ansluta luftkällans bearbetningskomponenter, pneumatiska ventiler, cylindrar och andra enheter för att bilda ett komplett luftkretssystem;

När ska man välja pneumatik?

När man realiserar automatisering och arbetsbesparing av produktionsutrustning och produktionslinjer finns det många system för att uppnå måleffekten, och en lämplig metod eller en lämplig kombination av flera metoder bör väljas för att göra utrustningen mer tillförlitlig, mer ekonomisk, säkrare och enklare.

TabellJämförelse av olika överförings- och styrmetoder

Huvudväg	Pneumatisk	Mekanisk	Elektriskt sätt	Elektroniskt	Hydraulisk metod
Drivkraft	Lite större(upp till flera kort KN)	Inte så stor	Inte så stor	Små	Stor(upp till hundratals kN eller mer)
Körhastighet	Stor	Små	Stor	Stor	Små
Svarshastighet	Lite större	Mitten	Stor	Stor	Stor
Egenskaper påverkas av belastning	Stor	Nästan ingen	Nästan ingen	Nästan ingen	Mindre
Strukturera	Enkel	Vanligtvis	Rätt komplicerat	Komplex	Lite komplicerat
Ledningar, rörledningar	Lite komplicerat	Ingen	Enklare	Komplex	Komplex
Temperatureffekt	Mindre än100C vanligt	Vanligtvis	Stor	Stor	Mindre än70C normalt
Fuktmotstånd	Se till att tömma kondensatet	Vanligtvis	Skillnad	Skillnad	Vanligtvis
Korrosionsbeständighet	Vanligtvis	Vanligtvis	Skillnad	Skillnad	Vanligtvis
Antivibration	Vanligtvis	Vanligtvis	Skillnad	utöver det vanliga	Vanligtvis
Positioneringsnoggrannhet	Lite dåligt	Bra	Bra	Bra	Något bättre
Upprätthålla	Enkel	Enkel	Har tekniska krav	Höga tekniska krav	Enkel
Farlig	Nästan inga problem	Inget speciellt problem	Var uppmärksam på läckage	Inget speciellt problem	Var uppmärksam på brandförebyggande
Signalomvandling	Svårare	Katastrof	Lätt	Lätt	Katastrof
Fjärrstyrning	Bra	Katastrof	Mycket bra	Mycket bra	Bättre
När strömkällan går sönder	Har en viss förmåga att orka	Ingen action	Ingen action	Ingen action	Finns det en ackumulator kan den klara sig på kort tid
Installationsfrihet	Ha	Små	Ha	Ha	Ha
Överbelastningskapacitet	Bra	Svårare	Nej	Nej	Framkomlig
CVT	Något bättre	Lite svårt	Lite svårt	Bra	Bra
Hastighetsjustering	Lite svårt	Lite svårt	Lätt	Lätt	Lätt
Pris	Vanligtvis	Vanligtvis	Lite högre	Hög	Lite högre
Anmärkning	Drivsystemet är sammansatt av cylindrar och så vidare. Styrsystemet är sammansatt av olika pneumatiska styrventiler etc.	Drivsystemet som består av kammar, skruvar, spakar, vevstakar, växlar, spärrhakar, spärrhakar och transmissionsaxlar drivs huvudsakligen av elmotorer	Drivsystemet används som kraftkälla tillsammans med andra mekaniska metoder såsom elektromagnetiska kopplingar och bromsar. Styrsystemet är sammansatt av gränslägesbrytare, reläer, fördröjare etc.	Styrmetod sammansatt av halvledarelement etc.	Drivsystemet består av hydraulcylindrar och så vidare. Styrsystemet är sammansatt av olika hydrauliska styrventiler etc.
