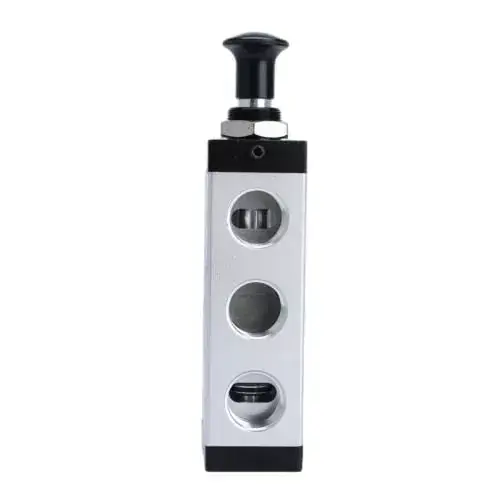

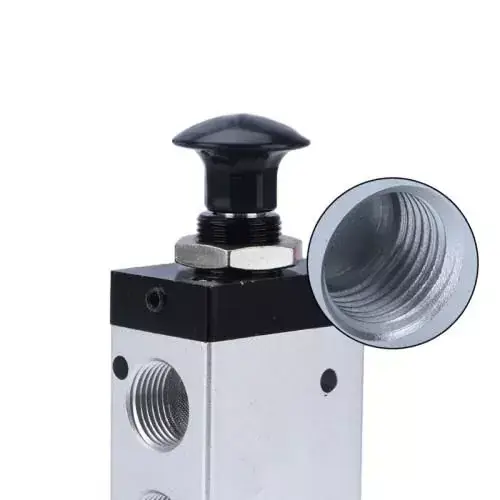

4R-serien handmanövrerad ventil 5-vägs

Model:4R210-08

Som en professionell 4R-serie handmanövrerad ventil 5-vägs tillverkare kan du vara säker på att köpa 4R-serien handmanövrerad ventil från vår fabrik och OLK kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

Ouleikai (OLK) 4R-serien handmanövrerad ventil 5-vägs antar 2/5-design, vilket möjliggör styrning och omkoppling av olika gaser, lämpliga för kraven i olika pneumatiska system. Handdragningen styr riktningsändringen, vilket gör det bekvämt för operatörer att manuellt styra gasflödesriktningen med hög flexibilitet.

Anmärkningar: Vänligen överskrid inte det nominella arbetstryckintervallet för handdragventilen för att undvika att påverka produktens säkerhet och stabilitet. Användningsscenarier: Används för gaskontroll i laboratoriegassystem och liknande applikationer.

SYMBOL:

Beställningskod:
4R	2	10	08
MODELL:	SERIE	FUNGERA:	PORT STORLEK:
4L:5/2 handventil	1:100-serien	10:2 läge	100-serien:06:G1/8
	2:200 seires		200-serien:06:G1/8
	3:300 seires		200-serien:08:G1/4
			300-serien:08:G1/8
			300-serien:10:G3/8

OLK 4R-serien handmanövrerad ventil 5-vägs Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40μm)
Handling	Manuell direkt åtgärd
smörj-	onödig
Arbetstrycksområde MPa(psi)	0~0,8(0~114)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Arbetstemperatur °C	-20-70
Kroppsmaterial	aluminiumlegering

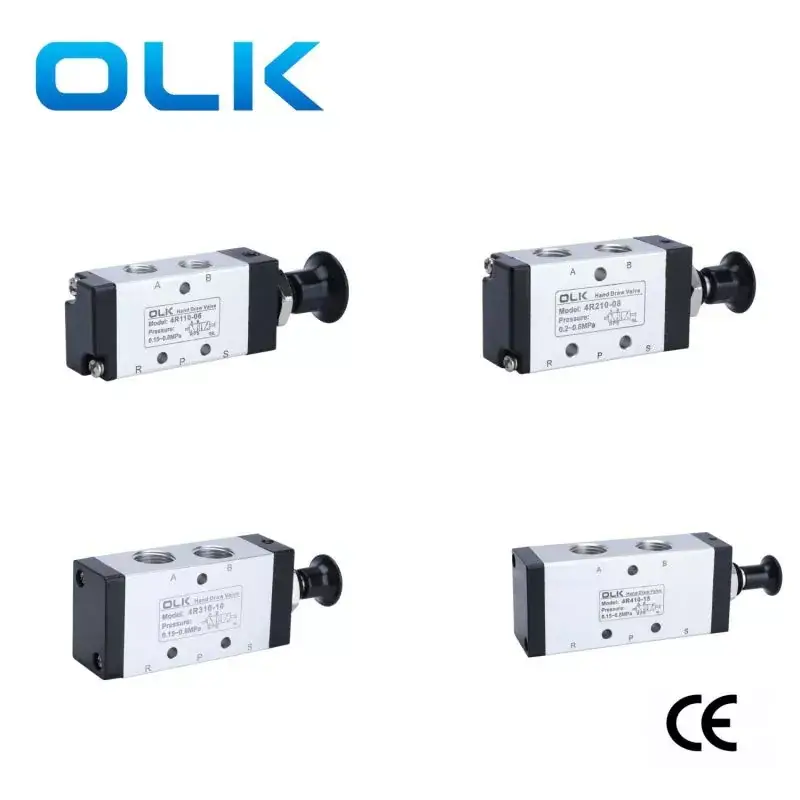

OULEIKAI 4R-serien handmanövrerad ventil med 5 olika parametrar

modell	Portens diameter	Flödes tvärsnittsarea mm² (CV-värde)
4R110-M5	M5	5,5(0,3)
4R110-06	G1/8	12,0(0,67)
4R210-06	G1/8	14,0(0,78)
4R210-08	G1/4	16,0 (0,89)
4R310-08	G1/4	25,0(1,39)
4R310-10	G3/8	30,0(1,67)
4R410-15	G1/2	50,0(2,79)
