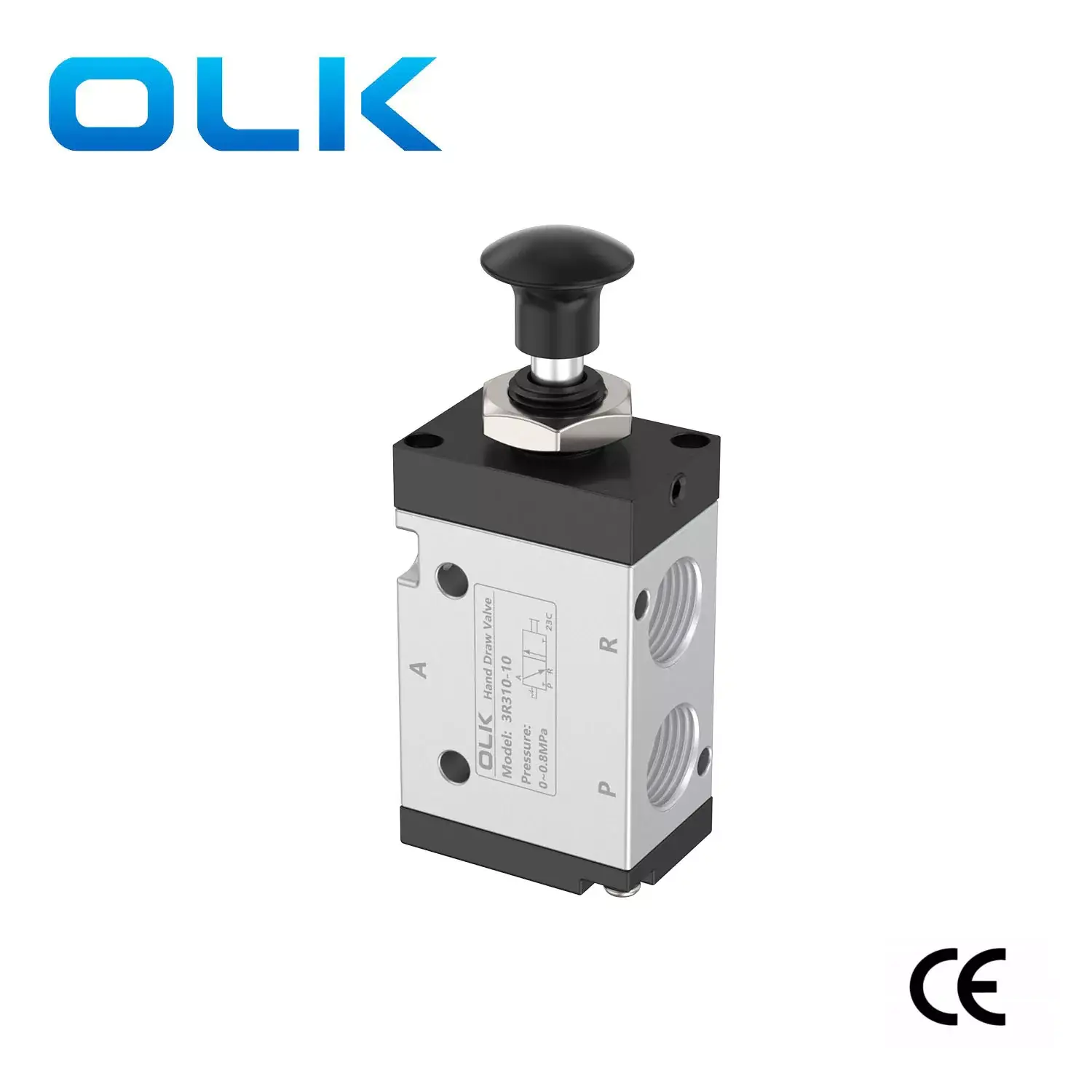

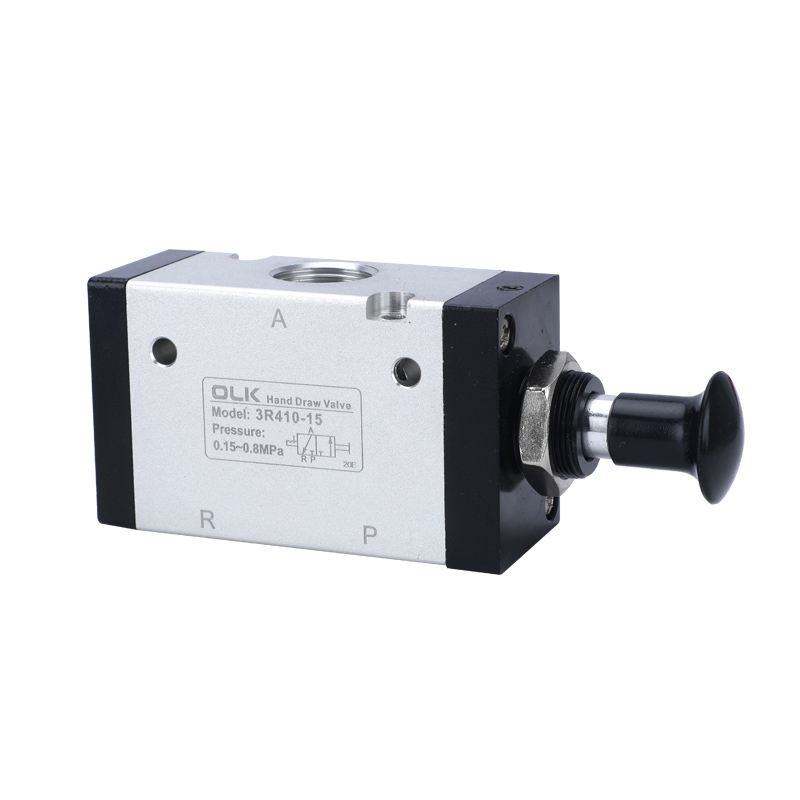

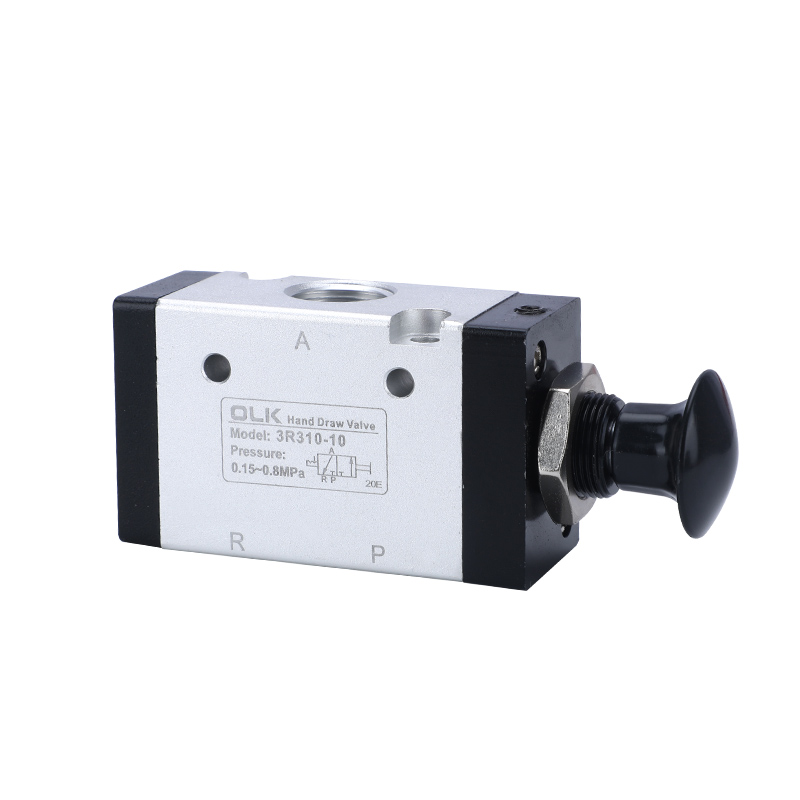

3R-serien handmanövrerad ventil 3-vägs

Model:3R210-08

Som en professionell 3R-serien handmanövrerad ventil 3-vägstillverkning kan du vara säker på att köpa 3R-handventil från vår fabrik och OLK kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

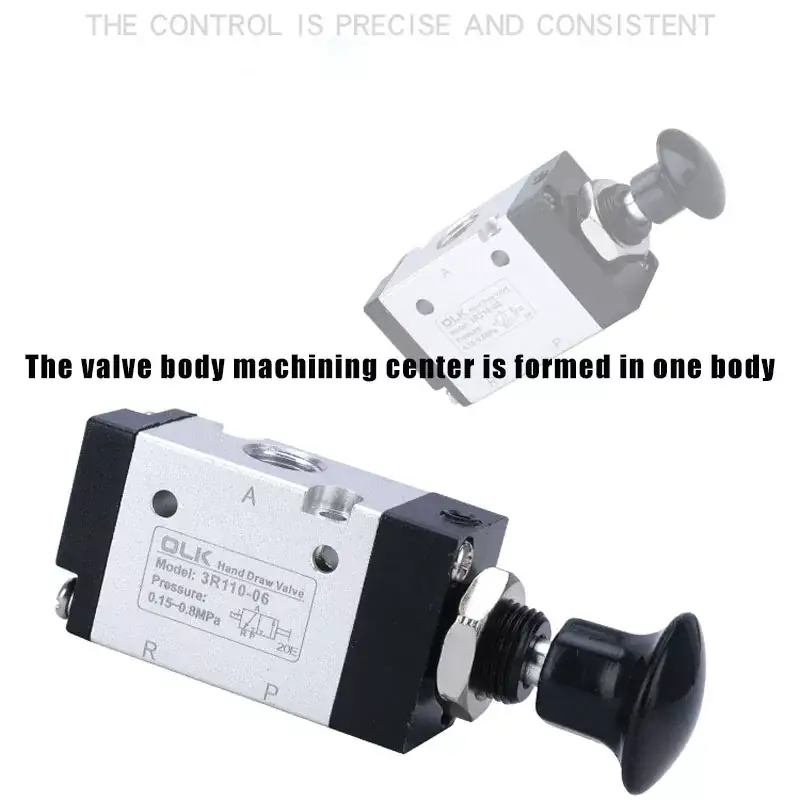

Ouleikai (OLK) har tillverkat 3R-seriens handspaksventil sedan 2003, som kan ersätta AIR TAC - typ 3L-seriens handventil. Den 3R handmanövrerade ventilen styr riktningen genom direkt manuell manövrering. Tvåvägs trevägsventilen har ett inlopp, ett utlopp och en avgasport. Inloppet är utrustat med en filterskärm för att avlägsna föroreningar från luften, vilket förhindrar kontaminering och luftläckage av tätningsringen. Ventilhusets yta i aluminium är sandblästrad och gränssnitten är gradfria, med flera rördiametrar att välja mellan (M5, G1/8, G1/4, G3/8, G1/2).

manuell ventil 3R-serien SYMBOL:

Beställningskod:
3R	2	10	08
MODELL:	SERIE:	FUNGERA:	PORTSTORLEK:
3R:3/2-vägs handventil	1:100-serien	10:2 POSITION	100-serien:06:G1/8
	2:200-serien		200-serien:06:G1/8
	3:300 seires		200-serien:08:G1/4
			300-serien:08:G1/8
			300-serien:10:G3/8

OLK 3R-serien handmanövrerad ventil 3-vägs produktegenskaper

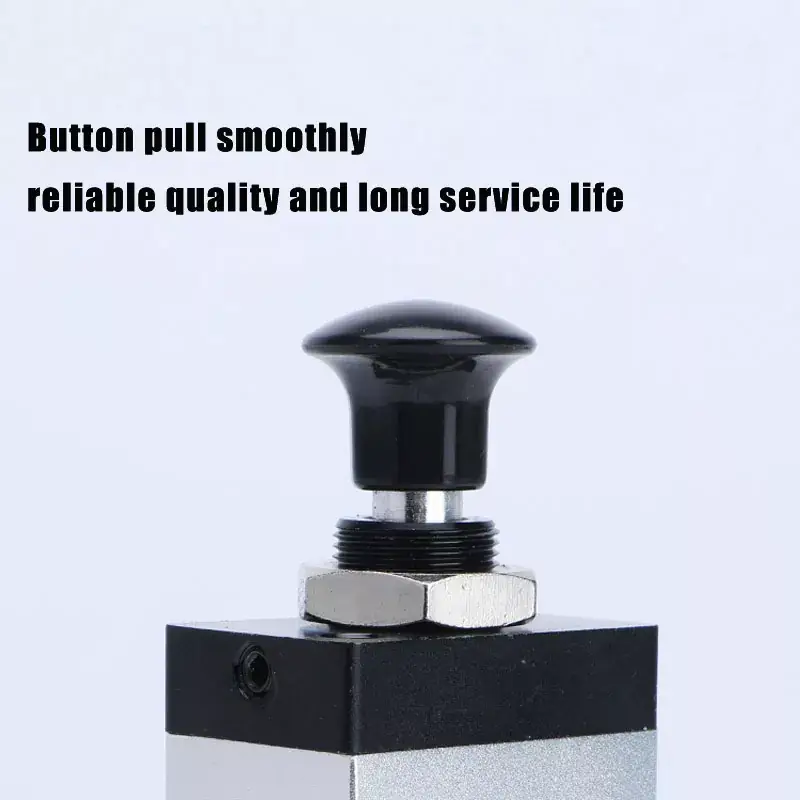

1. Manuell drift, koaxiell med axeln för enkel och exakt positionering, vilket säkerställer tillförlitlighet.

2. Kolvstruktur med utmärkt tätning, kompakt storlek, lätt och enkel montering.

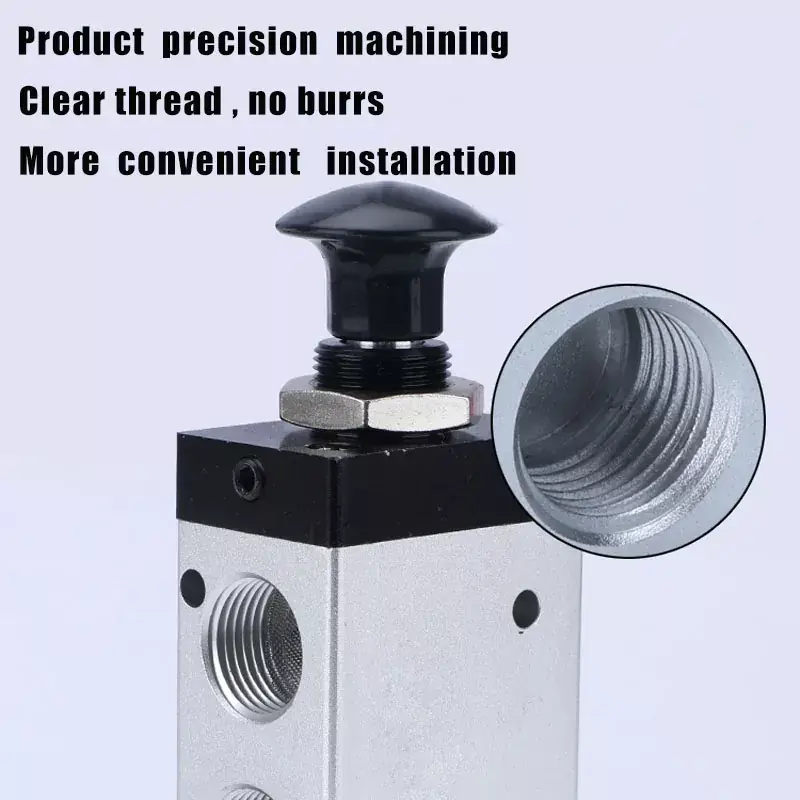

3. Invändiga hål bearbetade med speciella tekniker, vilket resulterar i minimalt friktionsmotstånd och förlängd livslängd.

4. Kräver ingen oljesmörjning.

5. Enkel installation med flera monteringspositioner, underlättar bekväm användning.

3R handmanövrerad ventil 3-vägs Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 μm)
Handling	Manuell direkt åtgärd
0,05 sekunder eller mindre	Två positioner trevägs
smörj-	onödig
Arbetstrycksområde MPa(psi)	0~0,8(0~114)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Arbetstemperatur °C	-20-70

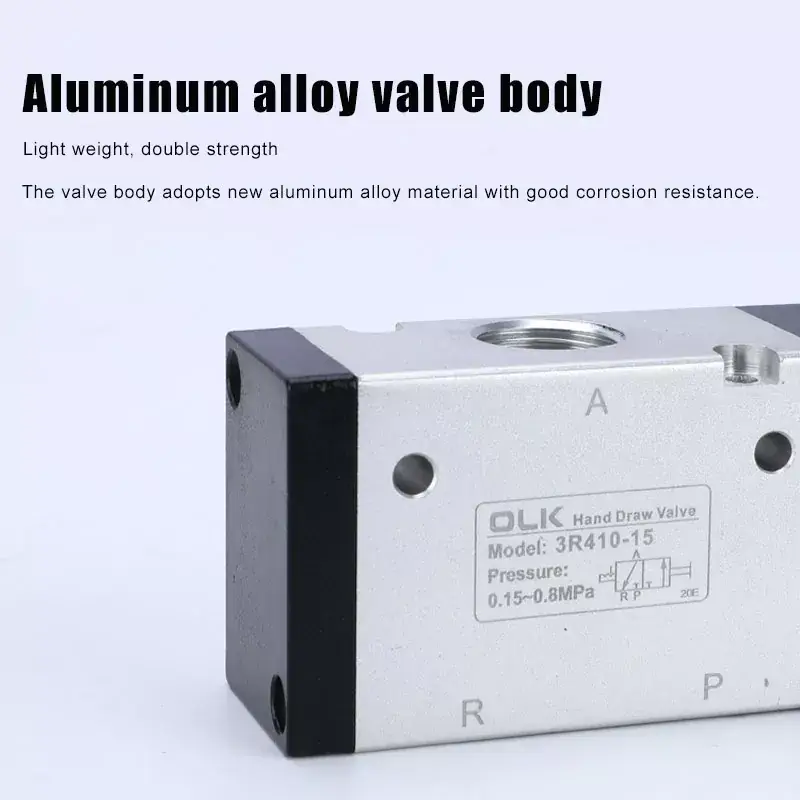

Kroppsmaterial	aluminiumlegering

olika parametrar

modell	Portens diameter	Flödes tvärsnittsarea mm² (CV-värde)
3R110-M5	M5	5,5(0,3)

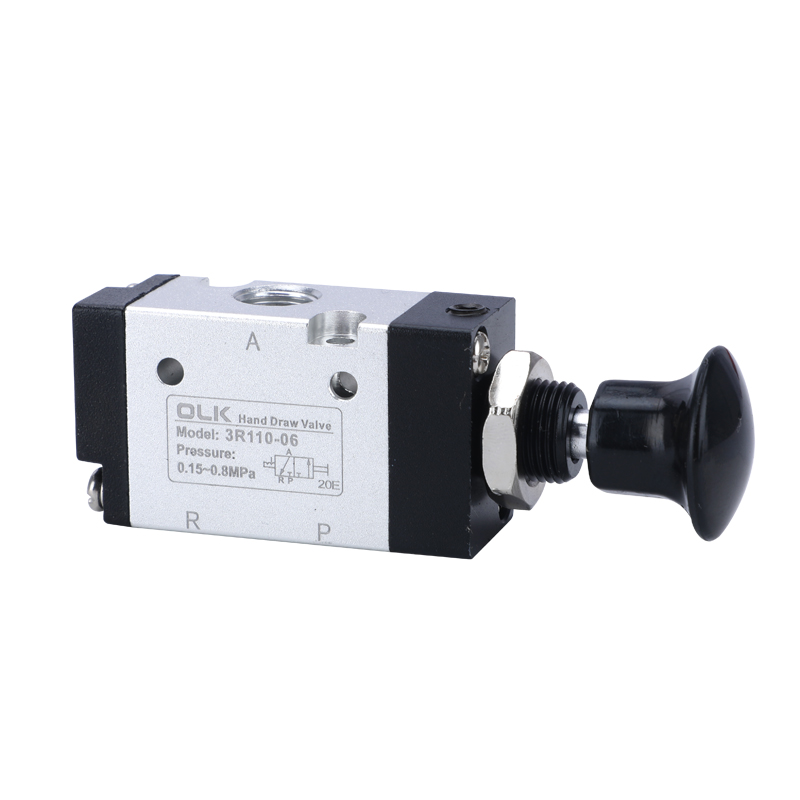

3R110-06	G1/8	12,0(0,67)

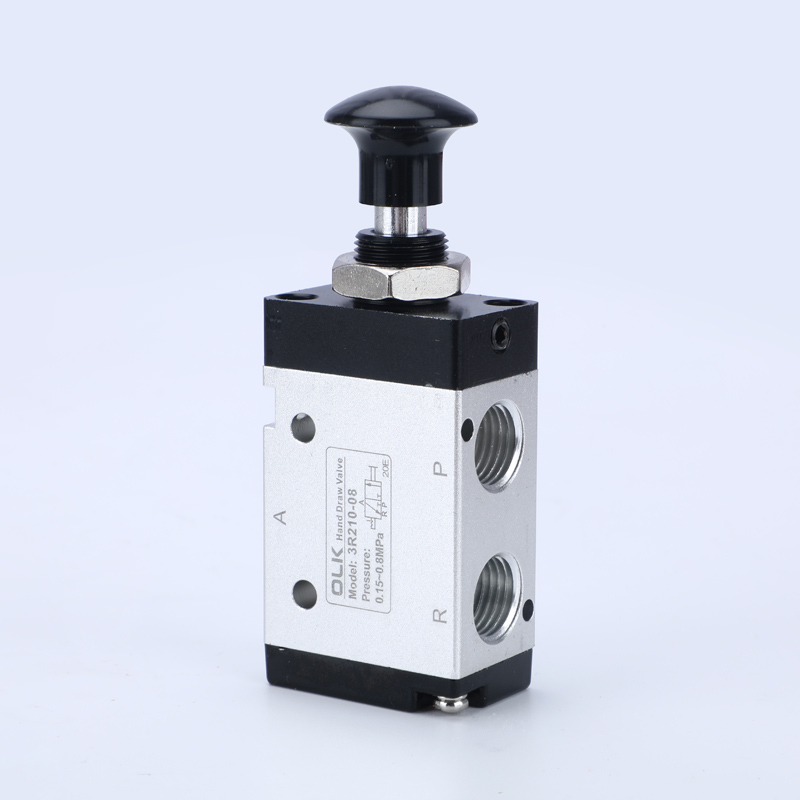

3R210-08	G1/8	14,0 (0,78)
3R210-08	G1/4	16,0 (0,89)
3R310-08	G1/4	25,0(1,39)
3R310-10	G3/8	AKTANDE TYP
