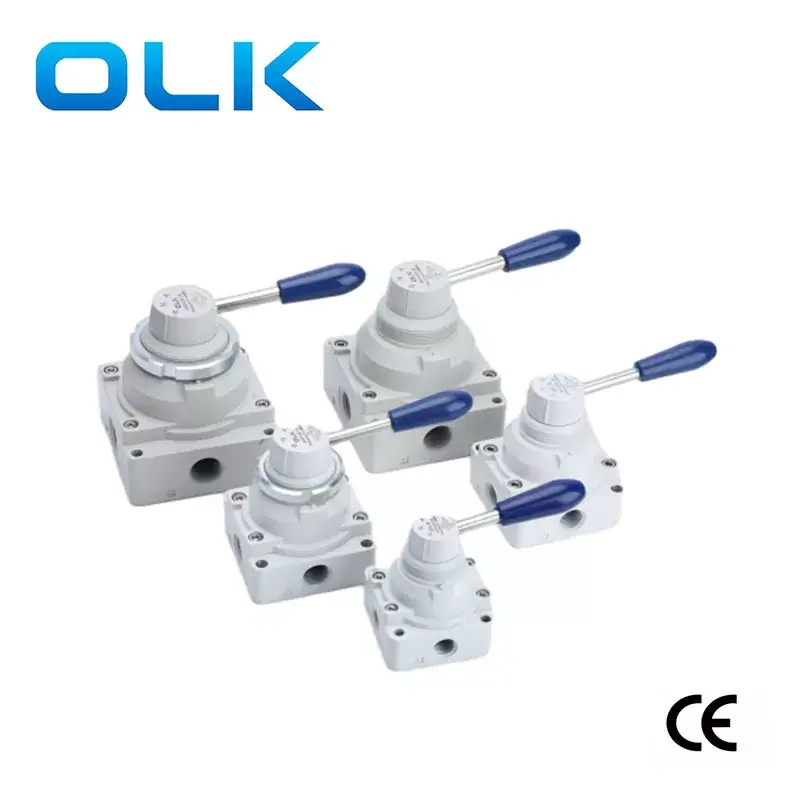

4HV-serien manuell roterande ventil 4-vägs

Model:4HV210-08

Välkommen till grossist eller anpassad 4HV-serie manuell roterande ventil 4-vägs från vår fabrik när som helst. Vi kommer att förse dig med fabriksrabattpriser för våra produkter. OLK är tillverkare och leverantörer av 4HV manuella ventiler i Kina.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Skicka förfrågan

Produktbeskrivning

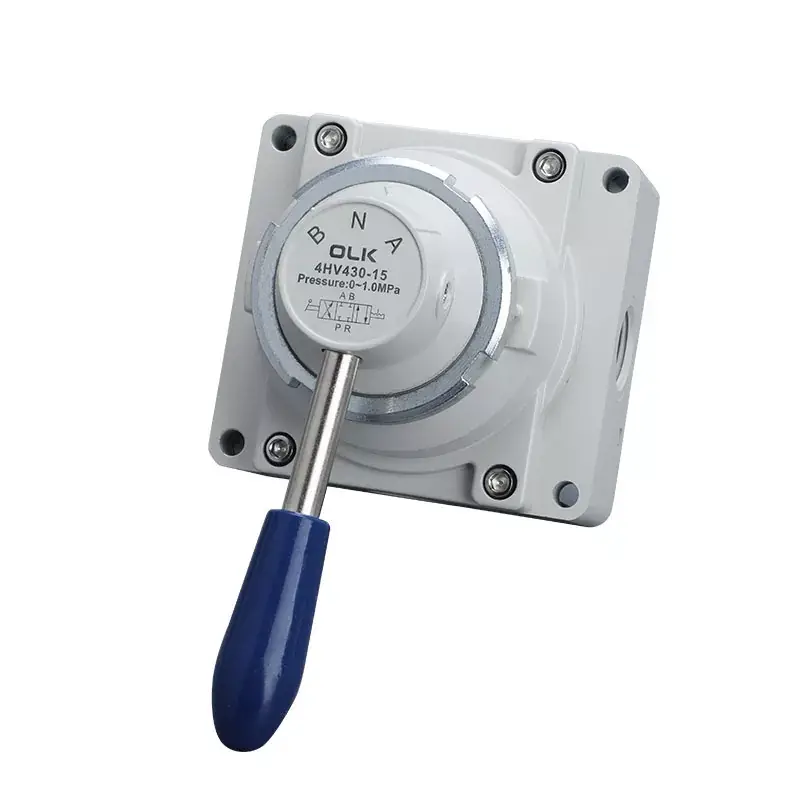

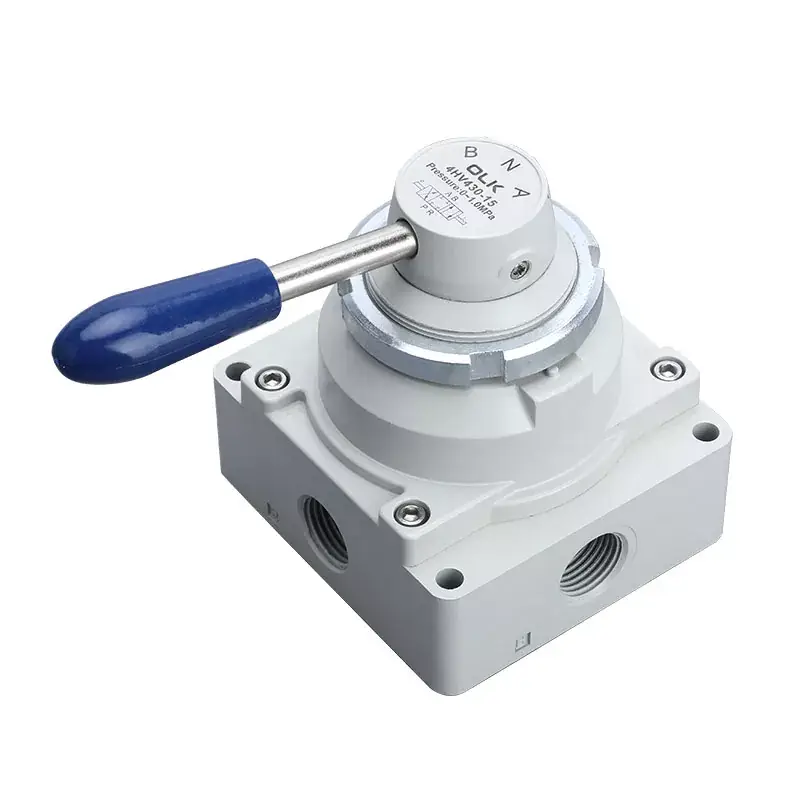

Ouleikai (OLK) 4HV-serien tvåvägs fyrports/trevägs fyrports handmanövrerad ventil växlas genom att vrida den manuella spaken, vilket ger en bra taktil känsla och smidig drift.

Den 4HV handmanövrerade ventilen har en stor effektiv flödesarea och låg tryckförlust, vilket hjälper till att minska energiförbrukningen och förbättra effektiviteten under vätskeöverföring. Dessutom erbjuder den två installationstyper för användare att välja mellan: panelinstallation och botteninstallation, med monteringsmuttrar som ingår för panelinstallation.

Sammantaget är den manuella ventilen Ouleikai (OLK) 4HV en högpresterande och användarvänlig styrventil som ofta används i olika industrisektorer. För mer detaljerad information om den manuella 4HV-ventilen, rekommenderas det att konsultera den relaterade produktmanualen eller prata med professionell teknisk personal.

4HV manuell ventil Produktegenskaper

1. Smidig och lätt svängning med en bra taktil känsla, exakt positionering:

2. Stort effektivt flödesområde med låg tryckförlust;

3. Stort effektivt flödesområde;

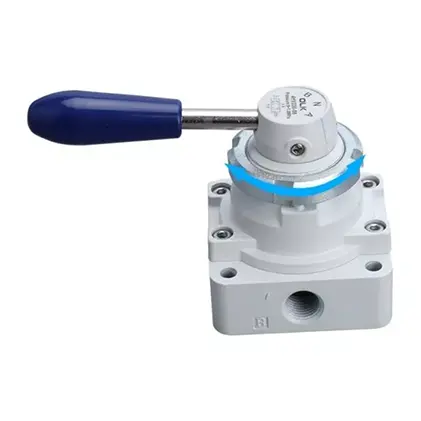

4. Två installationsmetoder tillgängliga: panel- och botteninstallation. Panelinstallation levereras med monteringsmuttrar.

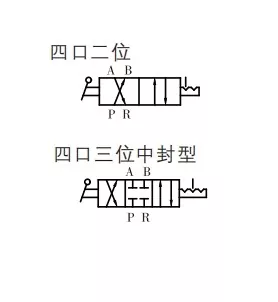

4HV-serien manuell roterande ventil 4-vägs Symbol:

Beställningskod
4HV	2	30	__	8	S
Modell	serie	placera		Portstorlek	Installationstyp:
4HV：4HV-serien manuell roterande ventil	2:200-serien	10:2 position 4 Babord		06:PT1/8	Tom
	3:300-serien	30:3 position 4 Babord		08:PT1/4	S: Panelmontering (med ventilmutter)
	4:400-serien			10:PT3/8
				15:PT1/2
				20:PT3/4

4HV-serien manuell roterande ventil 4-vägs Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 μm)
Handling	handkontroll
smörj-	onödig
Arbetstrycksområde MPa(psi)	0-1,0 (~145)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Arbetstemperatur °C	-20-70

4HV-serien manuell roterande ventil 4-vägs olika parametrar

modell	Portens diameter	antal befattningar	Effektiv tvärsnittsarea mm² (CV-värde)
4HV210-06	PT1/8	2 position 4 väg	14,0 (0,78)
4HV230-06	PT1/8	3-position 4-vägs	14,0 (0,78)
4HV210-08	PT1/4	2 position 4 väg	14,0 (0,78)
4HV230-08	PT1/4	3-position 4-vägs	14,0 (0,78)
4HV310-08	PT1/4	2 position 4 väg	30,0(1,67)
4HV330-08	PT1/4	3-position 4-vägs	30,0(1,67)
4HV310-10	PT3/8	2 position 4 väg	33,0 (1,83)
4HV330-10	PT3/8	3-position 4-vägs	33,0 (1,83)
4HV410-15	PT1/2	2 position 4 väg	88,0(4,89)
4HV430-15	PT1/2	3 position 4 väg	88,0(4,89)
4HV410-20	PT3/4	2 position 4 väg	95,0(5,27)
4HV430-20	PT3/4	3 position 4 väg	95,0(5,27)

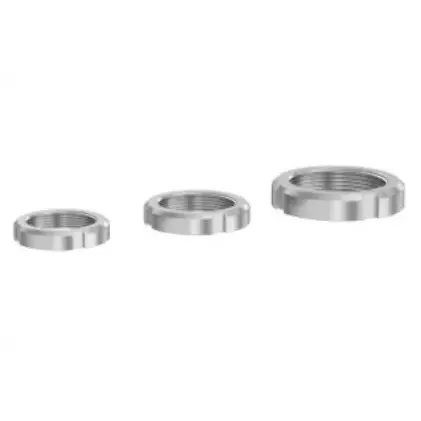

4-vägs 4HV handventilmanövrerad ventilmutter:

Modell:	Tråd:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1.5

OLK pneumatiska handroterande ventiler – 5 modeller jämförelse
OLK modell	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Placera	2 Position 4 Way	3 Position 4 Way	3 Position 4 Way	3 Position 4 Way	3 Position 4 Way
	3 Position 4 Way
Portstorlek	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4,PT3/8,PT1/2	PT1/4,PT3/8,PT1/2	G1/4
Produktegenskaper	Panelmontering	A: Fyrsidigt gränssnitt B: tvåsidigt gränssnitt, med ljuddämpning i botten			Blank：Ett hål på ena sidan L：Två hål på motsatta sidor；D：Fyra hål på botten；

Hantera	Avtagbart handtag	Avtagbart handtag	Avtagbart handtag	Ej avtagbara/plasthandtag	Avtagbart handtag, Anti-skållningshandtag

Mått på basen	200-serien:62 mm 300-serien:74 mm 400-serien:94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D
