Vilka funktioner ger SMC Typ AC FRL-enhet för tryckluftssystem?

Abstrakt

SMC Typ AC FRL-enheten är en modulär luftberedningsenhet som kombinerar filter-, regulator- och smörjningsfunktioner för tryckluftssystem. Den här artikeln täcker kärnkonstruktion, arbetsprinciper, tekniska specifikationer, installationsarbetsflöde, underhållsriktlinjer, industriella tillämpningar och vanliga vanliga frågor om drift. Designad för B2B pneumatiska köpare, maskinbyggare och systemintegratörer, hjälper innehållet läsare att utvärdera om SMC Type AC FRL Unit matchar deras krav på tryckluftsbehandling. Korrekt vald och underhållen FRL-hårdvara skyddar nedströms pneumatiska ställdon, ventiler och cylindrar från fukt, fasta partiklar och otillräcklig smörjning, vilket minskar oväntade stilleståndstid och komponentslitage i automatiserade produktionsmiljöer.

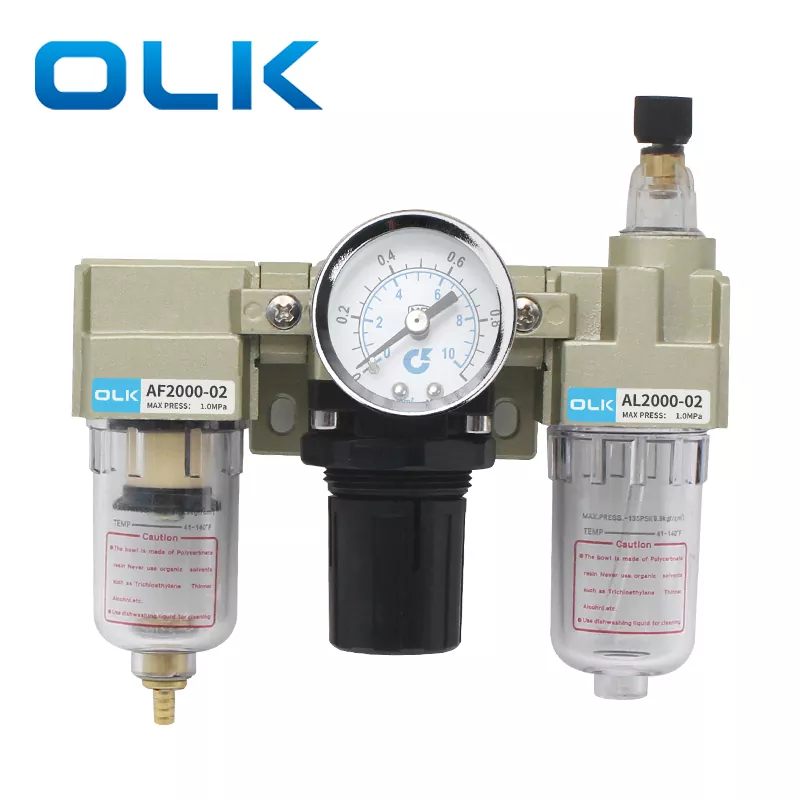

Översikt över SMC Typ AC FRL-enhet

FRL står för Filter, Regulator and Lubricator. SMC Typ AC FRL-enheten integrerar dessa tre luftbehandlingsmoduler i en kompakt modulär enhet. Den fungerar som frontlinjens luftkällprocessor monterad efter luftkompressorer och före pneumatisk utrustning. Rå komprimerad luft som genereras av luftkompressorer innehåller vattenkondensat, fina dammpartiklar, rörledningsrost och andra föroreningar. Utan luftförbehandling repar dessa föroreningar tätningsytor, blockerar små ventilportar och påskyndar åldrandet av gummitätningar. Tryckfluktuationer från kompressorcykler orsakar också instabila rörelser hos cylindrar och pneumatiska ställdon.

SMC Type AC FRL Unit löser dessa vanliga pneumatiska systemutmaningar i en enhet. Den tar bort fukt och fast skräp, stabiliserar utgående lufttryck och sprutar in kontrollerad oljedimma i luftflödet för att smörja glidande pneumatiska delar. Den modulära AC-seriens design stöder enkel kombination och demontering, utbytbara karossstorlekar och bekväma monteringsfästen. Denna modell följer den klassiska SMC AC-seriens layout och dimensionsstandard, vilket gör den till ett allmänt antaget alternativ för ersättningsprojekt och nya pneumatiska stationsbyggen.

Intern struktur och arbetsprincip

AF luftfiltermodul

Filtermodulen sitter på inloppssidan av SMC Typ AC FRL-enheten. Inkommande tryckluft kommer in i filterskålens kammare. Luftflödet ändrar riktning, vilket tvingar tyngre vattendroppar och stora fasta partiklar att lägga sig vid bottenskålen. Den fina filterpatronen fångar upp fasta föroreningar på mikronnivå. Den genomskinliga polykarbonatskålen låter operatörer visuellt kontrollera vätskeansamling utan demontering. Dräneringsalternativ inkluderar manuell dränering och flytande automatisk dränering. Vätska som samlas inuti skålen måste tömmas regelbundet för att förhindra att instängt vatten kommer in i nedströms luftledningar igen.

AR tryckregulatormodul

Efter filtrering strömmar luft in i tryckregulatorsektionen. Den interna balanseringsmekanismen för fjäder och membran jämför förinställt måltryck med utloppstryck i realtid. Om inloppstrycket stiger eller sjunker, justerar regulatorn automatiskt ventilöppningen för att hålla utloppstrycket konstant. Den övre justeringsratten kan lyftas för tryckjustering och tryckas ner för att låsa inställningarna. Denna låskonstruktion förhindrar tryckavdrift orsakad av maskinvibrationer under kontinuerlig drift. En inbyggd tryckmätare erbjuder direkt tryckavläsning för installation och övervakning på plats.

AL Oljedimsmörjningsmodul

Luften går till smörjapparaten som det sista bearbetningssteget. Undertryck som genereras av att luften passerar drar pneumatisk olja från förvaringsskålen. Olja förvandlas till fin dimma och blandas jämnt med tryckluft. Oljedimman går genom luftslangar och täcker kontaktytor inuti cylindrar och riktningsventiler. Droppjusteringsskruven styr oljetillförselvolymen. Tekniker ställer in oljedropphastigheten efter den totala luftförbrukningen för nedströms pneumatisk utrustning. För mycket olja förorenar processutrustning; otillräcklig smörjning leder till torr friktion och förkortad livslängd för ställdon.

Luften måste strömma enligt fast sekvens: filter → regulator → smörjmedel. Omvänd montering kommer att orsaka oljekontamination av filterpatronens och regulatorns inre delar, vilket snabbt försämrar prestandan.

Teknisk parametertabell

Kärnproduktens funktioner

• Modulär kombinerad struktur, individuella moduler kan bytas separat utan att ersätta hela enheten
• Låsbar tryckjusteringsratt för att undvika oavsiktliga tryckförändringar från vibrationer
• Transparent skyddsskål för visuell inspektion av vatten och oljenivå i realtid
• Tillval manuell avtappning eller automatisk flyttömning för olika arbetsmiljöer
• Inbyggd tryckmätare för bekväm tryckavläsning under driftsättning
• Filterelementdesign i ett stycke för snabbt utbyte och låg underhållsbelastning
• Utbytbart monteringsfäste, enkel vägg- eller panelinstallation
• HNBR ozonbeständiga gummitätningar för förlängd livslängd under hårda luftförhållanden

Den modulära konstruktionen ger tydliga fördelar för underhåll av utrustning. När filterpatronen är igensatt eller skålkomponenter är skadade, byter underhållspersonal endast ut den trasiga enstaka modulen istället för att byta ut hela FRL-kombinationen. Detta minskar lagerkostnaden för reservdelar och förkortar utrustningens stilleståndstid under reparationscykler.

Steg-för-steg installationsguide

Korrekt installation påverkar direkt livslängden och prestanda för SMC Typ AC FRL-enhet. Operatörer måste läsa alla steg innan montering på pneumatiska rörledningar.

1. Förbered rörskarvar, linda PTFE-tejp på gängor och montera tryckmätare.
2. Bekräfta luftflödespilens riktning på enhetens kropp: vänster sida är luftinlopp, höger sida luftutlopp.
3. Anslut luftslangarna till inlopps- och utloppskopplingarna ordentligt.
4. Lyft tryckjusteringsmuttern uppåt; vrid medurs för att öka trycket och moturs för att minska trycket.
5. Justera till målarbetstrycket och tryck sedan ned justeringsmuttern för att låsa tryckinställningen.
6. För smörjfunktion, lossa oljepåfyllningsskruven på smörjskålen.
7. Häll pneumatisk turbinolja i oljeinloppet; överskrid inte markeringen för maximal oljenivå på den genomskinliga skålen.
8. Dra åt oljepåfyllningsskruven med insexnyckel efter påfyllning av olja.
9. Justera oljedropphastigheten genom att vrida kontrollskruven; medurs ökar oljetillförseln och moturs minskar oljetillförseln.

Typiska industriella tillämpningsscenarier

SMC Type AC FRL Unit används brett inom industrier som förlitar sig på pneumatisk automation. Alla tryckluftssystem som driver cylindrar, luftgripare, pneumatiska slider eller luftventiler kräver luftförberedelse i fronten.

• Automatiserade monteringsmaskiner i tillverkningslinjer för fordonskomponenter
• Förpackningsmaskiner: säckmaskiner, etiketteringsutrustning och kartongförseglingsstationer
• Materialhanteringssystem inklusive pneumatiska transportörer och lyftjiggar
• CNC-verktygsmaskiner och pneumatiska spännsystem för bearbetningscenter
• Textilmaskineri med pneumatisk spänningskontroll och skärande ställdon
• Utrustning för livsmedelsbearbetning, icke-korrosiva pneumatiska aktiveringsstationer
• Allmänna fabriksförgreningspunkter för tryckluft för maskinö-lufttillförsel

Maskinintegratörer väljer ofta SMC Typ AC FRL Unit för standardiserade pneumatiska stationer. Konsekventa dimensioner och gränssnittsstandarder förenklar upprepat maskindesignarbete. Underhållsteam drar också nytta av välbekant komponentlayout för rutininspektion över flera produktionsmaskiner.

Tips för underhåll och periodisk inspektion

Rutinunderhåll förhindrar plötsliga fel på SMC Typ AC FRL-enhet och skyddar nedströms pneumatiska enheter. Skapa fasta inspektionsscheman baserat på drifttimmar och omgivande dammnivå.

Dagliga kontroller

Visuell kontrollera den genomskinliga skålen. Töm ackumulerat vatten från filterskålen varje dag under arbetsförhållanden med hög luftfuktighet. Kontrollera oljenivån inuti smörjskålen och fyll på pneumatisk olja när nivån faller under minimilinjen. Lyssna och observera rörledningsskarvar för luftläckage.

Vecko- och månadsbesiktning

Kontrollera att avläsningen av utloppstrycket förblir stabil under maskinens drift. Kontrollera oljedimmans dropphastighet och kalibrera om om oljematningshastigheten blir onormal. Inspektera skålens yta för repor, sprickor eller kemiska erosionsmärken. Byt ut skålen omedelbart om det uppstår sprickor för att undvika sprängrisker under lufttryck.

Periodiskt ersättningsschema

Byt ut filterpatronen regelbundet. Tunga dammmiljöer kräver kortare bytesintervall. Byt ut gummitätningskomponenter när luftläckage uppstår vid regulatorn eller smörjanordningens leder. Släpp alltid trycket i hela det pneumatiska systemet före demontering för underhållsarbete.
