SL Flow Control Valves: Komplett guide till struktur, funktion och applikationer

Vad är en envägsflödeskontrollventil?

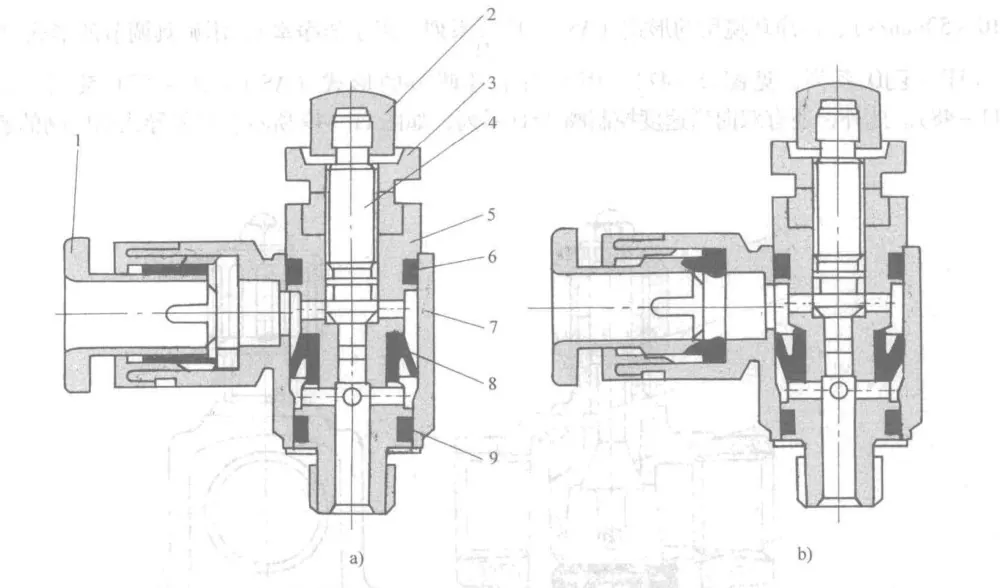

SL flödesreglerventilens funktion uppnås genom en envägs tätningsring. Bild (a) visar avgasstrypning och bild (b) visar inloppsstrypning—skillnaden kommer endast från tätningsringens installationsriktning.

Vad är arbetsprincipen för en varvtalsregulator av L-typ?

SL flödesreglerventilens funktion uppnås genom en envägs tätningsring. Bild (a) visar avgasstrypning och bild (b) visar inloppsstrypning—skillnaden kommer endast från tätningsringens installationsriktning.

Denna ventil är monterad direkt på cylindern, vilket sparar kopplingar, slangar, arbetstid och kostnader. Med sin vridbara design kan rörriktningen justeras fritt efter installationen. Strypventilen är också utrustad med en låsmekanism.

Vilka egenskaper har SL-ventilen för flödeskontroll?

·Det är en hastighetsregulator för ställdon.

·Alla R- och NPT-gängade beslag använder tätningsmedel för tätning.

·Alla raka gängor använder standard O-ringar för tätning.

Vilka är de olika namnen och beteckningarna för SL pneumatiska kopplingar?

Vilka är användningarna och tillämpningarna av inlopps- och avgasflödeskontrollventiler?

Hastighetsregulatorer är vanliga pneumatiska komponenter som används för att justera förlängnings- och indragningshastigheten för ställdon. Strypventiler är i huvudsak flödesjusterande komponenter som styr cylinderhastigheten, men deras installationspositioner, strypriktningar och karosskonstruktioner skiljer sig åt. Enligt styrmetoden kan de delas in i avgasstrypningstyp och inloppsstrypningstyp.

Skillnad mellan inlopps- och avgasflödeskontrollventiler:

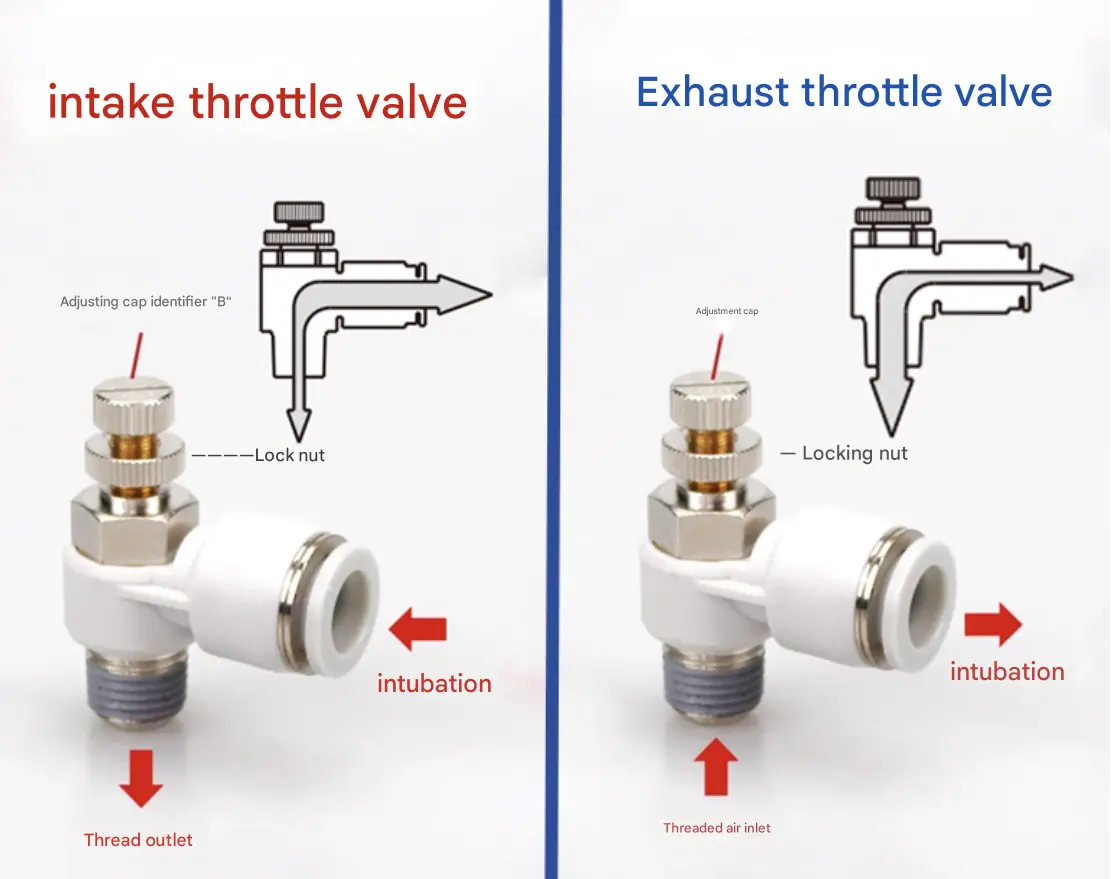

Dessa är inlopps- och avgasgasventiler, kännetecknade av lockmarkeringarna 'B' och 'OUT'. De kan användas tillsammans: inloppsgasventilen justerar lufttillförselflödet, medan avgasgasventilen styr cylinderhastigheten för mer exakt systemkontroll.

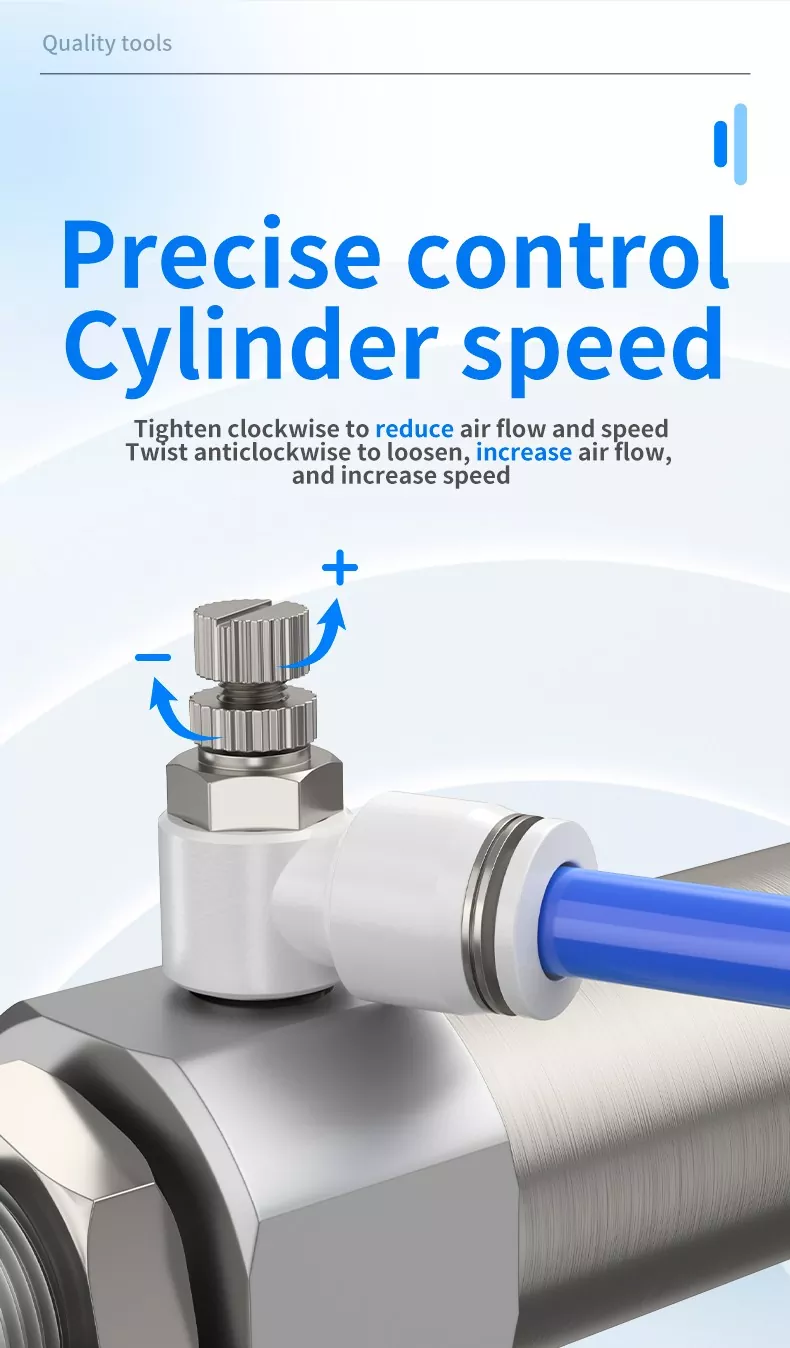

En gasspjällsventil består huvudsakligen av ventilkroppen, ventilkärnan, justeringsanordningen och tätningar. Avgasgasventilens justeringsdel inkluderar ett justeringshjul och ett låshjul. Inloppsgasventilen ser likadan ut externt, och båda justeras genom att först lossa låshjulet, vrida justeringshjulet för att ställa in flödet och sedan dra åt låshjulet för att fixa det.

Inloppsgasventiler tar in luft via röret och utloppet via gängad port; avgasspjällventiler tar in luft via gängad port och avgas via rör.

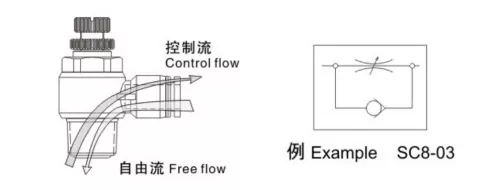

Från funktionssymbolerna kan vi se att både avgas- och inloppsflödeskontrollventiler är envägs-trottelventiler, som styr flödet i endast en riktning samtidigt som det omvända luftflödet kan passera fritt. För dubbelverkande cylindrar är avgasgasventiler att föredra för att förbättra cylinderrörelsestabiliteten. För enkelverkande cylindrar, som vanligtvis använder en fjäder för förlängning eller indragning när det inte finns någon lufttillförsel, måste gasen övervinna fjäderkraften under drift, så inloppsgasventiler är lämpliga för varvtalsreglering.

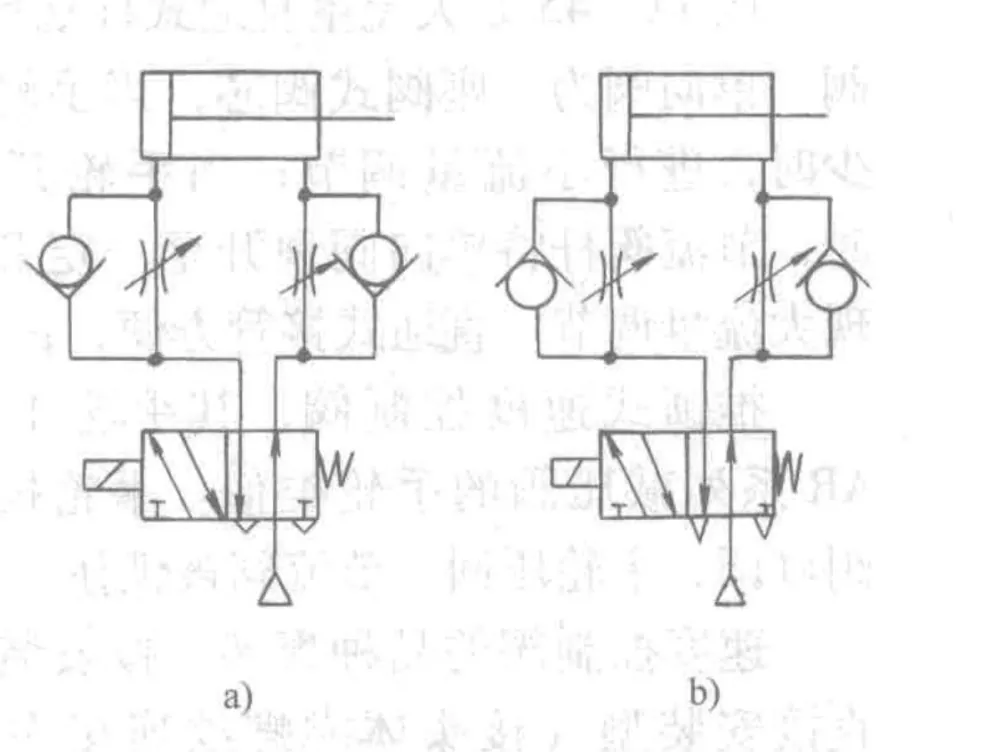

 Diagrammet visar 2 sätt att ansluta en varvtalsreglerventil i en pneumatisk krets.

· I （a） (avgasstrypning), när riktningsventilen är aktiverad, öppnas backventilen på cylinderns inloppssida, vilket gör att den stavlösa sidan kan fyllas snabbt. Luften på stavsidan kan bara släppas ut genom gasspjällsventilen. Genom att justera gasspjällsöppningen kan cylinderhastigheten styras. Denna metod ger stabil kolvrörelse och är den mest använda kretsen.

· I （b） (inloppsstrypning) är backventilen på inloppssidan stängd och backventilen på avgassidan öppen. Inloppsluftflödet är litet, så trycket i inloppskammaren stiger långsamt, samtidigt som frånluftskammarens tryck sjunker snabbt. Kolven rör sig huvudsakligen genom luftexpansion, vilket gör hastighetskontrollen instabil. Denna metod används vanligtvis endast för enkelverkande cylindrar, klämcylindrar eller lågfriktionscylindrar.

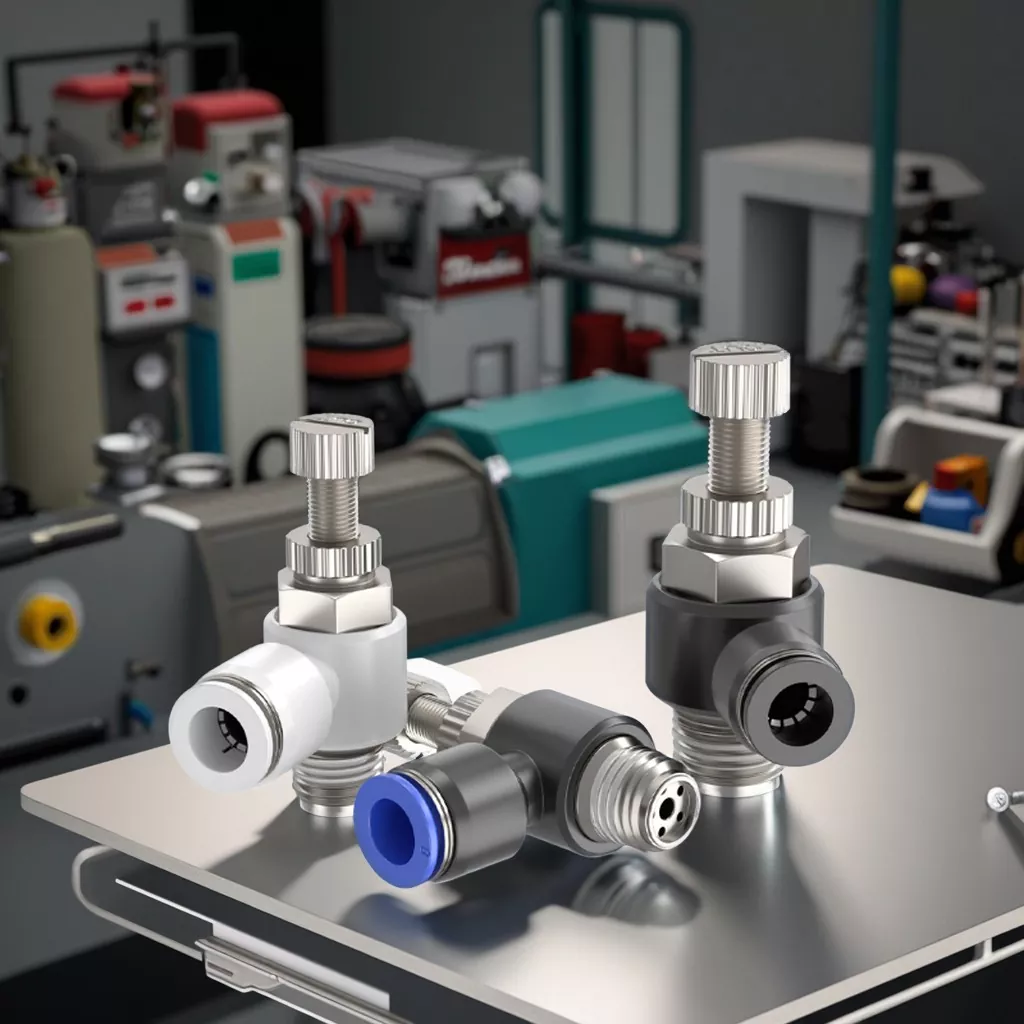

OLK SL serie flödesreglerventiler av böjtypär högkvalitativa pneumatiska varvtalsregulatorer designade för exakt reglering av ställdonets hastighet. Med en enkel men pålitlig struktur, integrerar varje ventil en gasspjällsmekanism och en envägsbackventil, vilket tillåter kontrollerat luftflöde i en riktning samtidigt som det möjliggör fritt omvänt flöde.

Tillgängliga i både inlopps- och avgasstrypande typer, SL-ventiler kan monteras direkt på cylindrar för att sparabeslag, röroch installationstid. Den svängbara designen tillåter flexibel rörorientering, och justeringshjulet med låsmekanism säkerställer fin och stabil flödeskontroll.

Används i stor utsträckning i pneumatisk automation, enkel- eller dubbelverkande cylindrar, klämcylindrar och lågfriktionscylindrar, SL-ventiler hjälper till att förbättra cylinderprestandan, minska cykeltiderna och optimera systemstabiliteten. Med OLK SL-serien får du pålitliga, effektiva och lättanvända hastighetskontrolllösningar för dina pneumatiska system.
