TCTC-M

Model:TC32

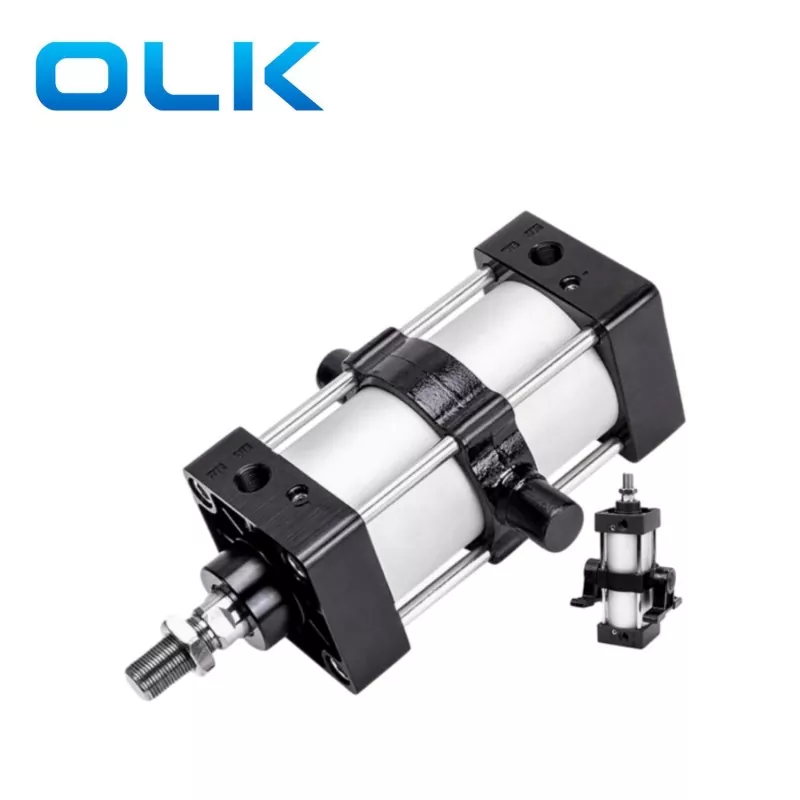

Som en professionell TC/TC-M-konsoltillverkning kan du vara säker på att köpa TC/TC-M-konsol från vår fabrik och OLK kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. OLK-standardinstallationsfästet för Middle Swing TC/TC-M-konsolen är tillverkad av höghållfast järninjektionsmålning, och ytan är belagd med svart zinkteknik, som inte är lätt att rostas och är korrosionsbeständig. TC/TC-M-konsolen är vanligtvis installerad i mittläget för den pneumatiska cylindern, och TC-monteringsfästet kan fixas vid valfri position. Luftcylindern kan svänga runt mellanörsaxeln, som är lämplig för cylindrar med lång borrstorlek. Installationsfästets design för TC och TC-M är strukturellt stabil, se till att luftcylindern inte skakar under höghastighetsåtergivande rörelse.

Skicka förfrågan

Produktbeskrivning

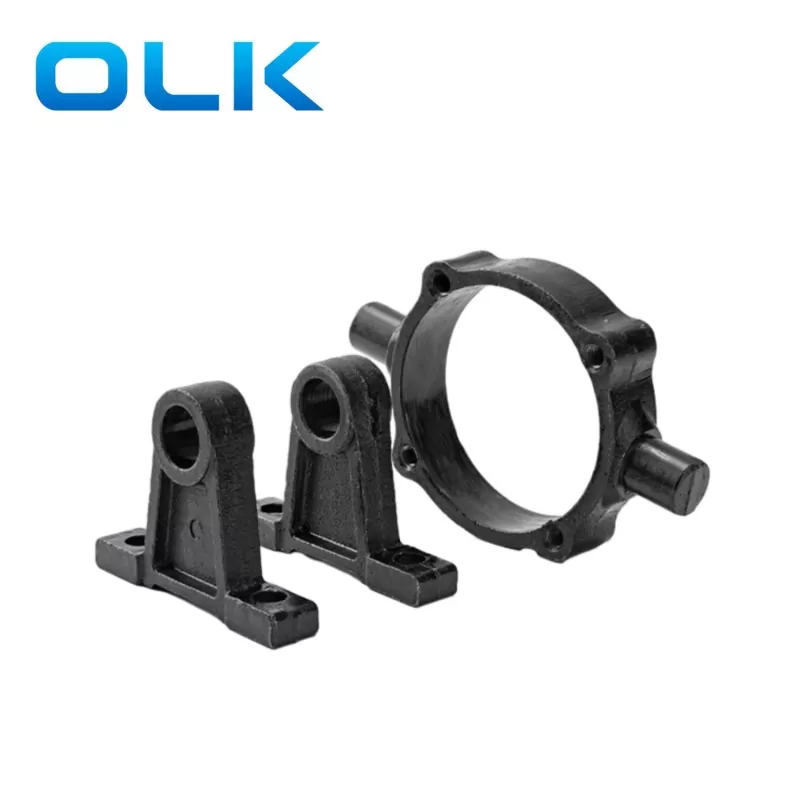

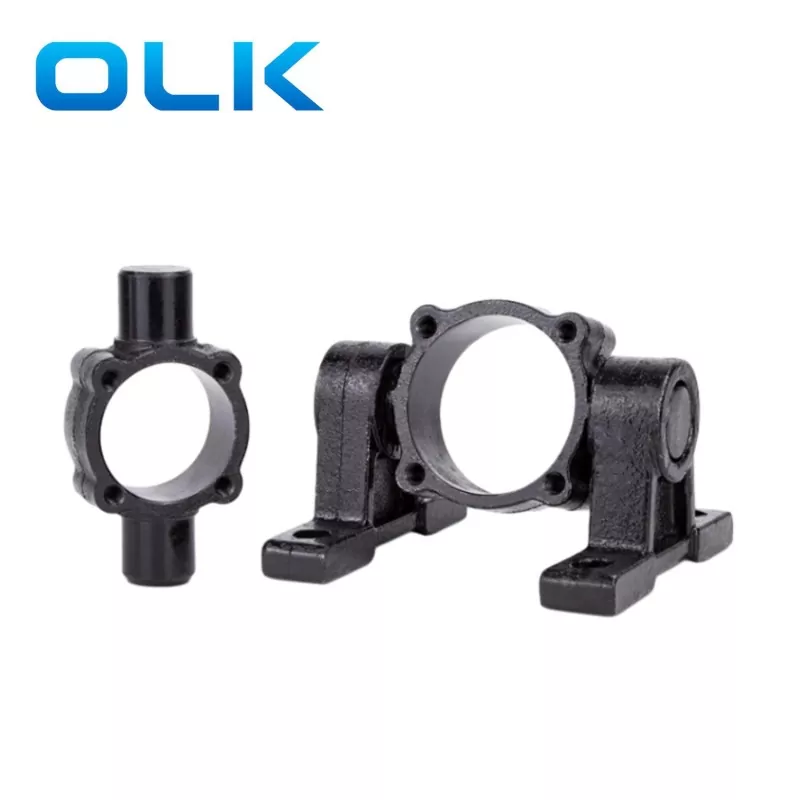

Jämfört med TC-konsol har TC-M-monteringsfästet ytterligare två monteringsbaser, och TC-M-konsolstrukturen är mer robust, lämplig för applikationer med hög cylinderdriftfrekvens eller hög drivkraft.

Både TC- och TC-M-monteringsfästen har 360 ° rotationsegenskaper. TC/TC-M kan utföra vertikala vipparmrörelser och justera graden av luftcylinderrörelse, kostym för arbetsscenarier som förpackningsutrustning, sorteringssystem, monteringsutrustning etc.

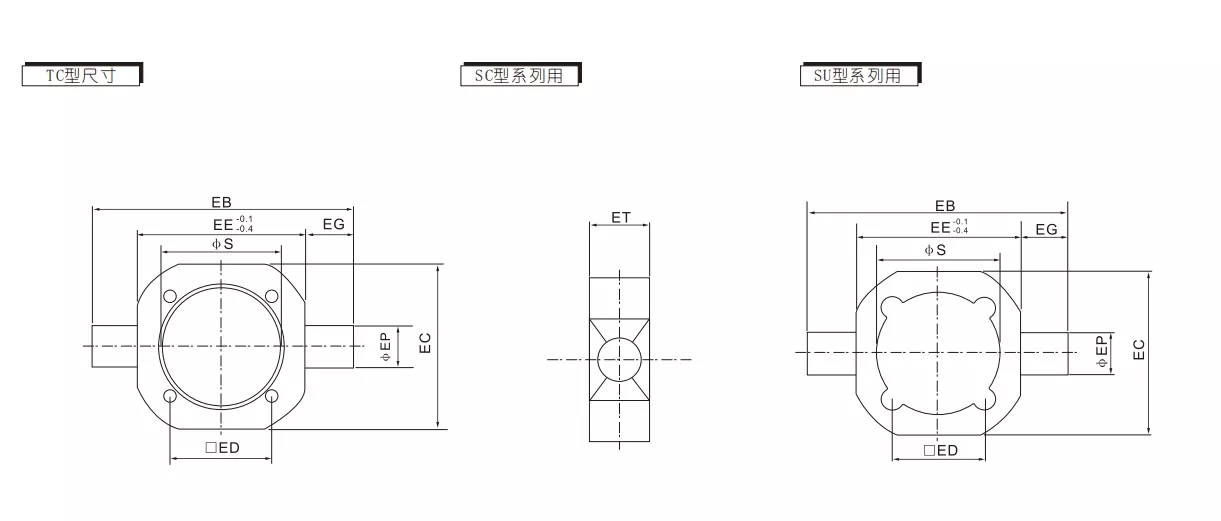

TC konsolt extern dimensiondata

Kod / borrdiameter	Eb	Ec	Ed	Av	TILL EXEMPEL	Episk	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

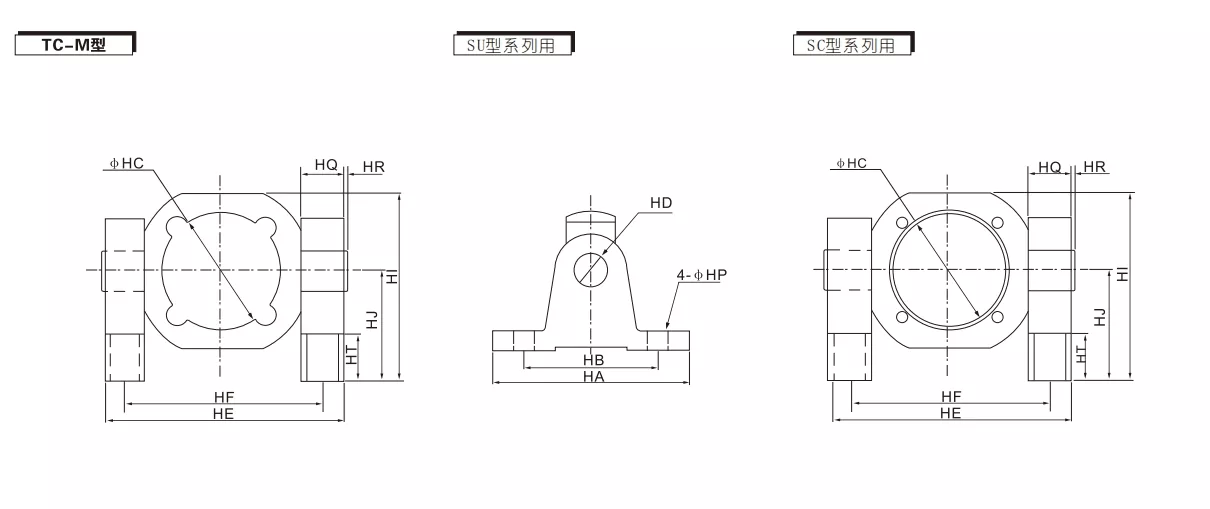

TC-M Konsolens externa dimensionsdata

Kod / borrdiameter	HA	Hb	Hc	HD	Den	Hf	HEJ	Hj	Högkvarter	Hr	Ht	Hp
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14
