Fa flänsfäste

Model:FA63
Olk pneumatiskt välkomnar dig varmt till Wholesale Fa Flange Mount från vår fabrik. Våra produkter är CE -certifierade och har för närvarande en stor mängd fabriksinventar. Vi kommer att ge dig bra service och fabriksrabatterade priser.

FA FLANGE -fästet är en främre monteringsfäste som används för SC Series Standard pneumatiska cylindrar. Fixa cylinderkroppen så att rörelsen av lasten och rörelsens riktning för kolven är på samma axel eller parallella. FA -montering av tillbehör övergripande struktur Anta intergraterad stämpelgjutning. Och ytan är svart zinkplateringsteknik. Strängande kapacitet och mer dabell, så är det en lång livlig tid att vara en långvarig tid.

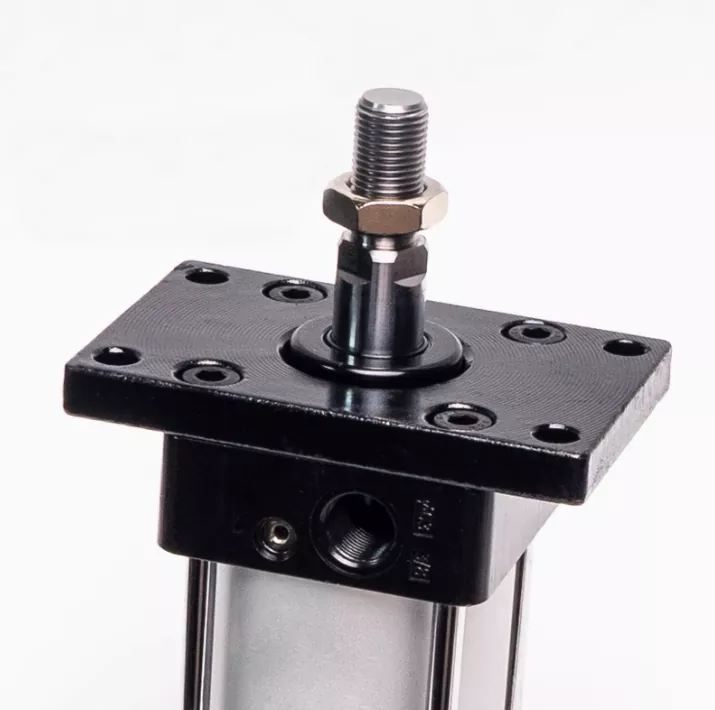

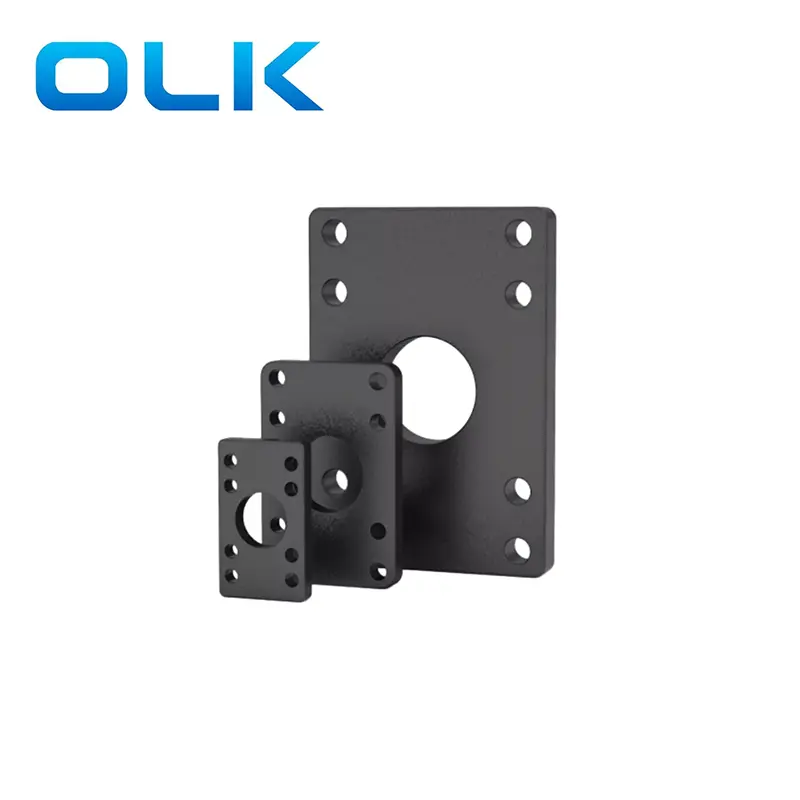

FA Flange Mount är en svart rektangelplatt med monteringshål, vilket tillåter SC-serien pneumatisk cylinder fixerad säkert till maskin och ytan från den icke-rodliga änden.


Tillämpning: På grund av lämpligheten av FA-Front-flänscylinderfästet för installation av utrustning med konsoler eller robotarmar i framsidan, och vanligtvis på samma plan som installationshålen för automatiska maskiner. Så det finns flera typiska applikationsscenarier enligt följande

Förpackningsmaskiner: Linjära rörelser med fast position med exakt strokekontroll.

Automatiseringsutrustning: stabil montering för cylindrar i vertikal eller horisontell positionering.

Materialhantering: Används i fixturer där cylindern måste bultas säkert.

Mearbetningsstationer: För att trycka på, trycka eller klämma fastigheter som kräver noll sidorörelse.

Testriggar och kontrollenheter: där styv cylinderpositionering är avgörande för repeterbarhet.


Präst

63

X

50

-

S

-

FA

SC Series Standard pneumacitcylinder

Borrstorlek



stroke



S : Magnet



FA: Cylinderhuvudet WithFA Flange Mount











Blank: non

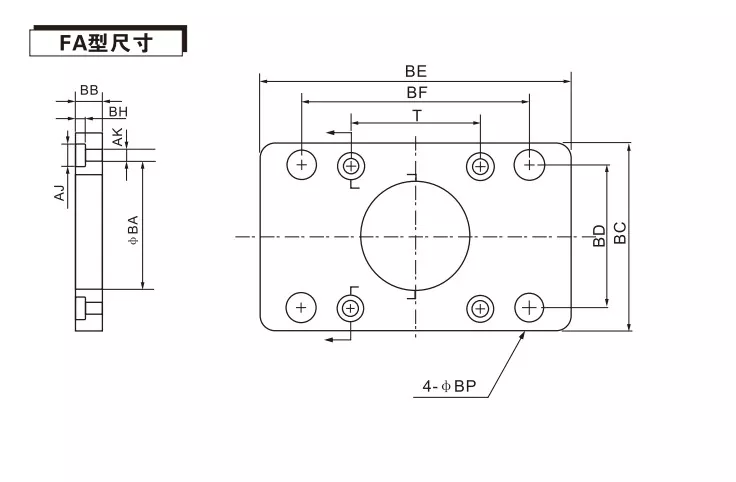

FA FLANGE MONTERINGstorlek:

Kod / borrdiameter

32

40

50

63

80

100

125

160

200

Ba

28.3

32.3

38.3

38.3

47.3

47.3

60.3

65.3

75.3

Bb

10

10

10

12

16

16

20

20

25

B.C

47

52

65

76

95

115

140

180

220

BD

33

36

47

56

70

84

90

115

135

VARA

72

84

104

116

143

162

224

280

320

Bf

58

70

86

98

119

138

180

230

270

Bh

6.5

6.5

6.5

8.5

10.5

10.5

8

8

12

Aj

10.5

10.5

10.5

13.5

16.6

16.6

19

25

25

Och

6.5

6.5

6.5

8.5

10.5

10.5

13

17

17

Bp

7

7

9

9

11

11

16

18

22

T

33

37

47

56

70

84

110

140

175


Vanliga frågor:

Kan FA främre flänscylinderfäste matchas med andra cylindrar för användning?

Installationshålen för olika cylindrar har olika positioner, och matchande FA -flänsplattor bör användas. Denna FA -serie flänsplatta kan endast användas med SC -serie standardcylindrar.


Whtats de olika med Olk FA -flänsfästet och FB bakre fläns?

FA främre fläns: Anslut cylinderns främre ände till utrustningen, med kolvstången som vänds utåt under installationen. Vanligtvis används i utrustningens front-end och lasttrycksscenarier.


FB bakre fläns: Anslut cylinderns bakre ände till utrustningen och dölj cylinderkroppen bakom konsolen. Lämplig för situationer där cylinderkroppen måste fixas och dess position upprätthålls.
