Skillnaden mellan de tre ventiltyperna på 5/3Magnetventiler
Vid beställning 5/3magnetventiler, förutom enkel och dubbel elektrisk styrning, finns det tre konfigurationer: C (dubbel solenoid 5/3-vägs stängt centrum), E (dubbel-solenoid 5/3-vägs avgascentrum) och P (dubbel-solenoid 5/3-vägs tryckcentrum).
| 5/3 sättmagnetventilsymbol | Beställningskod |
|
|
 |

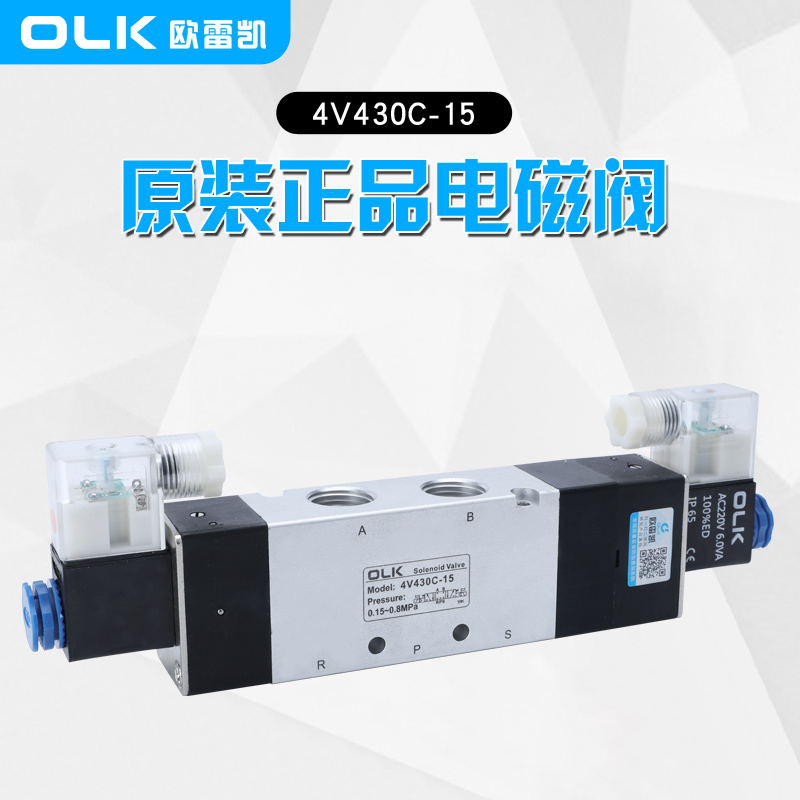

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dubbelmagnet 5/3-vägs stängt centrum |
5/3-ventil i normalt stängt läge. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dubbelmagnet 5/3-vägs avgascenter |
5/3-ventil i normalt öppet läge. |
 |
4V230E-06/08 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dubbelmagnet 5/3-vägs tryckcentrum |
5/3 ventil i avgasläge. |
Tryck vid port P (matningstryck):
Detta hänvisar till trycket vid magnetventilens ingångsport (vanligtvis märkt som P). Detta tryck är drivkraften för att kontrollera vätskeflödet när ventilen öppnar eller stänger.
I tryckcentralkonfigurationen är trycket vid inloppsporten (P) högre än vid andra portar (som A eller B), och styrsystemet styr detta tryck till lämplig kanal.
Avgas i mitten:
Detta beskriver tillståndet förmagnetventili mittenläge. För trelägesmagnetventiler, när spolen är i mittläget, kan alla portar (som P, A och B) vara sammankopplade, eller så kan specifika portar bilda en läckagebana.
I en typisk avgaskonfiguration i mitten kan trycket från portarna A eller B återgå till avgasporten (vanligtvis märkt R eller T) och släppa trycket. Denna design används i vissa applikationer för att förhindra överdriven tryckuppbyggnad i systemet när ingen styrsignal finns.

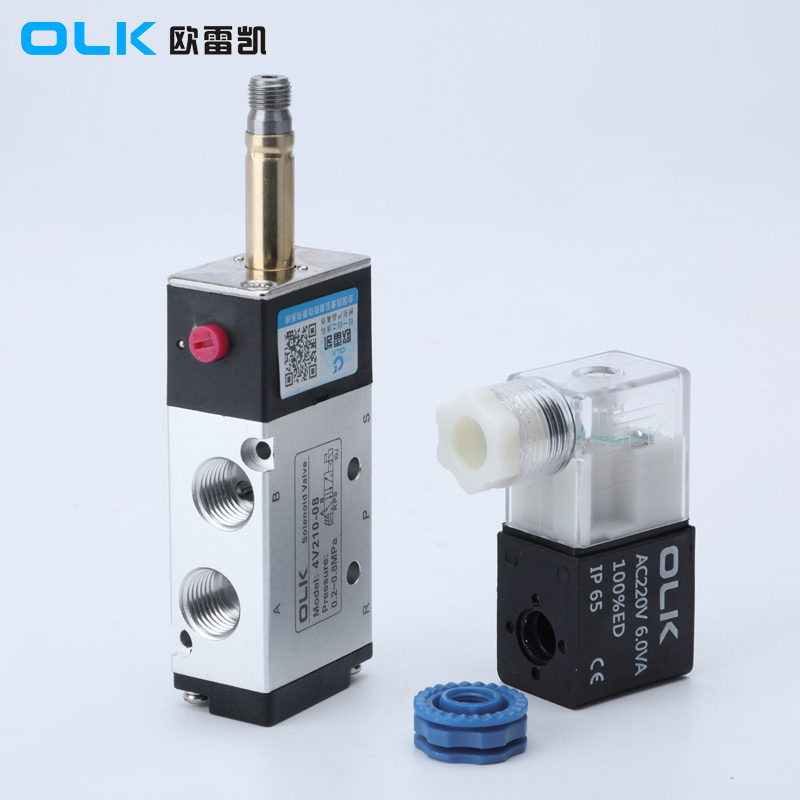

Magnetventiler
I den stängda mittkonfigurationen är alla portar på magnetventilen tätade när de är i mittläget, vilket innebär att ingen vätska kan strömma genom några portar.
Denna design används vanligtvis i situationer där det är nödvändigt att upprätthålla trycket eller förhindra oönskat vätskeflöde när systemet är i mittläget.
Sammanfattning:
Fördelar med en 5/3 magnetventil jämfört med en 5/2 magnetventil:magnetventilerinlopp.
Avgascentrum: Beskriver ett tillstånd där vätska kan släppas ut från en eller flera portar i mittläget.
Stängt centrum: Beskriver ett tillstånd där alla portar är förseglade, vilket förhindrar vätskeflöde i mittläget.
Fördelar med en 5/3 magnetventil jämfört med en 5/2 magnetventil:
Flera mellanpositionsalternativ:
En 5/3 magnetventil har tre arbetslägen, med mittläget konfigurerbart till olika tillstånd (som tryck, avgas eller stängt).
Denna flexibilitet gör det möjligt att upprätthålla trycket, tömma trycket eller helt täta systemet när ventilen är avaktiverad eller i en nödsituation, vilket ger fler kontrollmöjligheter för olika applikationer.
Förbättrad säkerhet och kontroll:
5/3-magnetventilen kan välja att bibehålla tryck eller avgastryck i mittläget, vilket ger skydd i säkerhetskritiska applikationer mot oavsiktliga handlingar. Till exempel, i händelse av strömavbrott eller förlust av styrsignal, kan valet av en lämplig mittposition skydda utrustning och personal.
En 5/2 magnetventil, när den tappar signalen, kan bara återgå till sitt ursprungliga läge och kan inte erbjuda liknande skydd.
Förebyggande av cylinderpåverkan:
Mellanläget på en 5/3 magnetventil kan användas för att mildra påverkan på cylindern vid byte av riktning. Till exempel kan valet av ett mellanläge av avgastyp tillåta partiell tryckavlastning vid byte av riktning, undvika stötar på grund av plötsligt stopp eller start, vilket förlänger utrustningens livslängd.
En 5/2magnetventilsaknar denna funktion, eftersom den bara snabbt kan växla mellan två riktningar, vilket kan orsaka stötar och slitage på utrustningen i vissa fall.
Slutsats:
5/3-magnetventilen erbjuder betydande fördelar i flexibilitet, säkerhet, stötdämpning och komplex kontroll jämfört med 5/2-magnetventilen. Detta gör den mycket värdefull i applikationer som kräver flera driftlägen, ökad säkerhet och minskad utrustningspåverkan. Samtidigt används 5/2-magnetventilen, med sin enklare struktur och lägre kostnad, vanligtvis i system där komplex styrning inte krävs.
