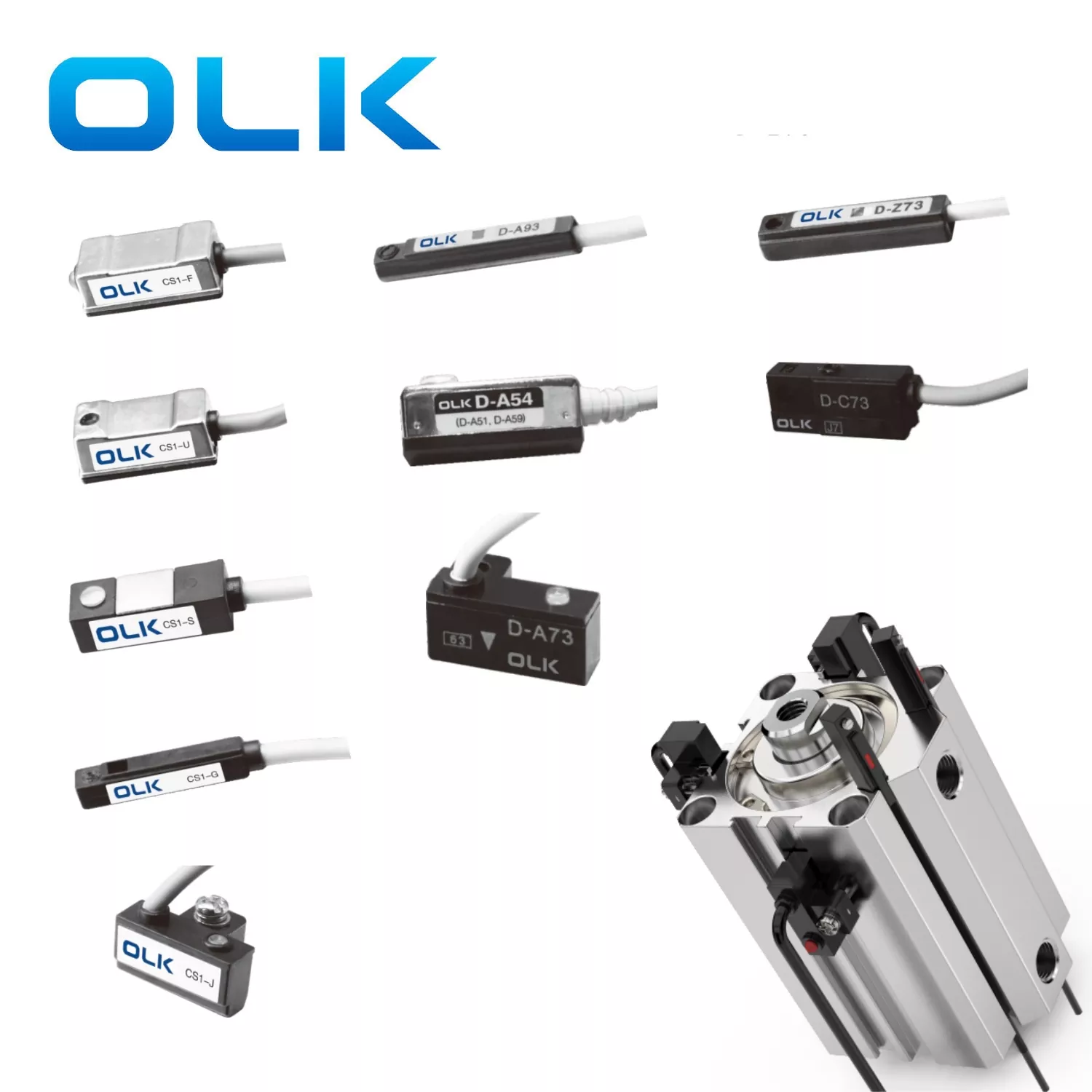

Cylindermagnetomkopplare

OLK Pneumatic är en av de professionella cylindermagnetiska switchtillverkarna och leverantörerna i Kina. Våra produkter har i lager av fabrik, välkommen till grossistcylindermagnetiska switch från oss.

Skicka förfrågan

Produktbeskrivning

Cylindermagnetisk omkopplare används för att upptäcka läget för luftcylinderslag, behöver inte maskinstyrventiler eller strokeomkopplare och deras monteringsfästen i båda ändarna av stroke, och utan behov av kollisionsblock i slutet av kolvstången, vilket gör det enkelt att använda och kompakt i strukturen. Hög tillförlitlighet, lång livslängd, låg kostnad och kortomkopplare svarstid, därför har den använts i stor utsträckning.

OLK föreslår vid användning är det viktigt att notera att cylindermagnetomkopplare inte ska installeras nära enheter med starka magnetfält. När två pneumatiska cylindrar utrustade med magnetiska omkopplare rör sig parallellt, för att förhindra magnetisk störning, bör avståndet vara större än 40 mm. Det är nödvändigt att regelbundet kontrollera om magnetomkopplarens position är kompenserad.

Egenskaper för magnetisk induktionsomkopplare

· Intelligent avkänning

· Magnetisk stabilitet, känslig induktion

· Lätt att installera, kan installeras på valfri position längs cylinderslaget

Modell	CS1-F	Cs1-in	Cs1-j	Cs1-s	Cs1-g	D-a93	D-a73	D-Z73	D-a54
Tillämpliga cylindrar	SC/MAL/MA	SC/MAL/MA	Sda/tda/tn	Ondska/min	SDA (Groove)	SU (SMC)	CQ2B (SMC)	CXS (SMC)
Installationsmetod	Slipsstänger/ringbälten	Slipsstänger/ringbälten	Spåra	Avbruten	Spåra	Spåra	Spåra	Spåra	Spåra
Cylinderapplikationsdiagram
Konturdimensionsdiagram
Omkopplare	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet	SPST normalt öppet
Avkänningstyp	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt	Reed Switch med kontakt
Driftspänning	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Max växlingsström	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)	100 mA (max)
Max kontaktkapacitet	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)
Intern strömförbrukning	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen
Spänningsfall	Max 2.5V @ 10mA DC	Max 2.5V @ 100mA DC	Max 2.5V @ 100mA DC	Max 2.5V @ 10mA DC	Max 2.5V @ 10mA DC	Max 2.5V @ 40mA DC	Max 2.5V @ 10mA DC	Max 2.5V @ 40mA DC	Max 2.5V @ 40mA DC
Läckström						Max 10w		Max 10w	Max 10w
Indikatorljus	Röd LED	Röd LED	Röd LED	Röd LED	Röd LED	Röd LED	Röd LED	Röd LED	Röd LED
Kabel	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC	2.8φ, 2C, gråoljabeständig PVC
Känslighet					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Max omkopplingsfrekvens	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Driftstemperatur	–	–	–	–	–	–	–	–	–
Chockmotstånd	30g	30g	30g	30g	30g	30g	30g	30g	30g
Vibrationsmotstånd	–	–	–	–	–	–	–	–	–
Skyddsgrad	–	–	–	–	–	–	–	–	–
Skyddskrets	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen	Ingen

Tillbehör för magnetomkopplare

Modell	Su-10	Su-12	SU-15	Su-16	Su-18	TCS1-F
Tillämpliga cylindrar	Su32	SU32/40/50	Dess	SU80/100/12		Konsol
Installationsmetod	Spåra	Spåra	Spåra	Spåra	Spåra	Skruva
Enhet	Datorer	Datorer	Datorer	Datorer	Datorer	Datorer

Tillbehör för magnetiska switchar-rostfritt stålbanden

Modell	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Enhet	Datorer	Datorer	Datorer	Datorer	Datorer	Datorer	Datorer	Datorer	Datorer	Datorer

Installationsmetod för luftcylindermagnetisk switch:

1: Säkra med rostfritt stålsängslips

2: Fixat på dragstången

3: Installera direkt från installationsplatsen

4: Järnvägsinstallation

Försiktighetsåtgärder för magnetiska switchar

· Inte kortsluta 2-tråds switchar.

2-tråds magnetiska omkopplare har mycket låg motstånd. Att ansluta dem direkt till ström kan orsaka en kortslutning och bränna omkopplaren.

· Kontrollera ledningspolaritet.

2-tråds omkopplare måste vara anslutna till rätt polaritet. Omvänd ledning kan leda till att signallampan inte tänds.

3-tråds omkopplare måste också kopplas korrekt, eller så kan de skadas.

· Anslut inte direkt till stora induktiva belastningar.

Stora belastningar som motorer eller stora magnetventiler kan orsaka överspänningsström och förstöra brytaren. Se till att spänningen och strömmen är stabila och rena.

· Undvik starka magnetfält och metallchips.

Dessa kan minska känsligheten och orsaka falska signaler eller fel. För starka magnetiska miljöer, använd speciella magnetiska omkopplare utformade för den användningen.

· Använd inte i hårda miljöer.

Sensorhuvudet är tillverkat av harts. Undvik vatten, kemikalier eller havsvatten, vilket kan få det att spricka eller svälla.

· Hantera med omsorg.

Magnetomkopplare är ömtåliga. Undvik påverkan, dragning eller grov hantering under lagring, transport och installation.

· Läckström i 2-tråds elektroniska omkopplare.

Dessa omkopplare har en liten läckström. Se till att lastens startström är högre än läckströmmen för att undvika falska signaler. 3-ledningsomkopplare har lägre läckage eller använder mekaniska omkopplare utan läckage.

· För andra speciella förhållanden, konsultera före användning.

Kontakta OLK -teamet för att undvika skador eller förlust från felaktig användning.

FAQ:

Hur används en magnetisk switch?

Magnetomkopplare kan användas i samband med PLC, reläer och andra styrenheter för att överföra signaler.

Vilka är försiktighetsåtgärderna för magnetiska switchar?

Korta inte strömförsörjningen direkt när du använder magnetiska switchar.

Vad är en icke-kontakt magnetisk switch?

En magnetisk switch utan kontakt fungerar annorlunda än en kontakttyp. Den använder elektroniska komponenter för att detektera magneter istället för mekaniska delar som vassomkopplare. Det är därför det också kallas en fast tillstånd eller elektronisk magnetisk switch. Det har bättre motstånd mot chock och vibrationer, och dess livslängd är nästan permanent.

Jämförelse av två positionsdetekteringsmetoder för cylindrar
Detekteringsväg		karakteristisk

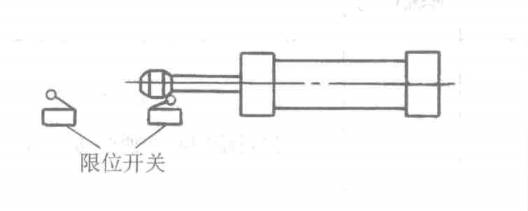

Gränsomkopplare: Gränsomkopplare är installerade med kollisionsblock framför kolvstången. I gränsomkopplingstypen installeras kollisionsblock på kolvstången och gränslägesbrytare (såsom reseomkopplare och mekaniska styrriktningsventiler) installeras i båda ändarna av kolvstångens rörelseslag för att upptäcka kolvens rörelseslag. Det är en kontaktomkopplare.		1) Arbetsbelastningen för design, installation, felsökning och underhåll är stor. 2) Installationsutrymmet är stort 3) Kostnaden är hög. 4) Om det används felaktigt är livslängden kort. 5) Inte påverkas av magnetfält
Magnetomkopplare: Magnetomkopplare är att installera två magnetiska omkopplare direkt vid olika positioner på cylinderkroppen för att upptäcka rörelseslaget i luftcylindern. Det är en icke-kontaktomkopplare.		1) Sparar design och installationstid mycket, lätt att felsöka 2) Litet installationsutrymme 3) Kostnaden reduceras kraftigt med färre bilagor. 4) Den har hög tillförlitlighet, lång livslängd och god repeterbarhet av handlingspositioner. Det finns inga problem med skador på mekanisk påverkan, och det har starka damm, vatten och oljemotstånd. 5) Det är lätt att uppnå elektrisk pneumatisk ledkontroll 6) Anti magnetiska åtgärder bör vidtas i starka magnetfält
