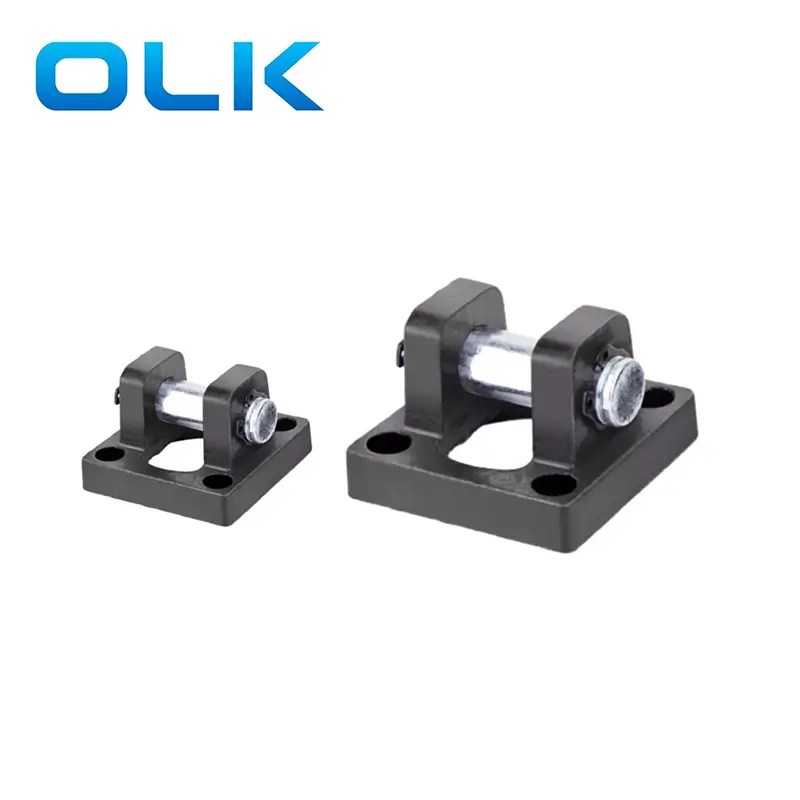

Olk Pneumatic Company Double Ear bakre Mount-CB Clevis-monteringsfäste för SC-serie pneumatisk cylinder.cb clevis-konsol har dubbelsidig med symmetrisk och centr-slot design. Det har en bättre justering och stabilitet. Systems.cb clevis monteringsfäste lämplig för medelstora borrstorlek pneumatiska cylindrar, tunga belastningar eller dynamiska applikationer.
CB Clevis -monteringsfäste som används allmänt i tryckutrustning, matmaskiner, förpackningslinjer och andra enheter som kräver flytande anslutningar i den rörliga änden.
|

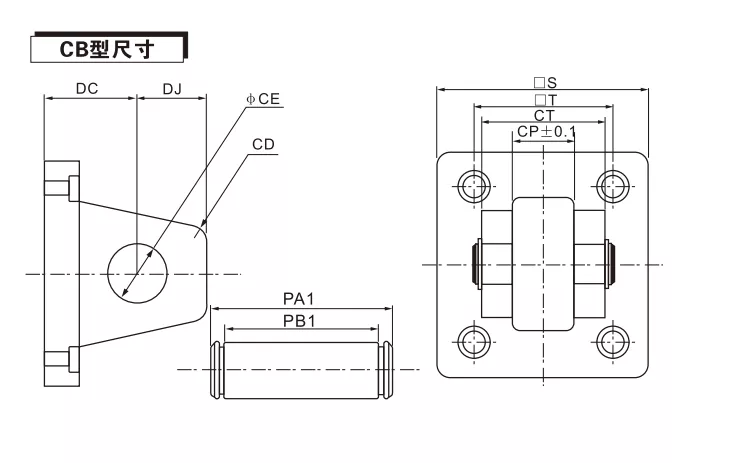

Kod / borrdiameter |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Cc |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
Cd. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
Ces |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
Cj |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
Cp |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
Pa1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
Pb1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Vilken pneumatisk cylinder kan den användas på CB Clevis -monteringsfästet?
Installationspositionen för de fyra gängade hålen är fixerad och kan endast användas för SC -cylindrar,

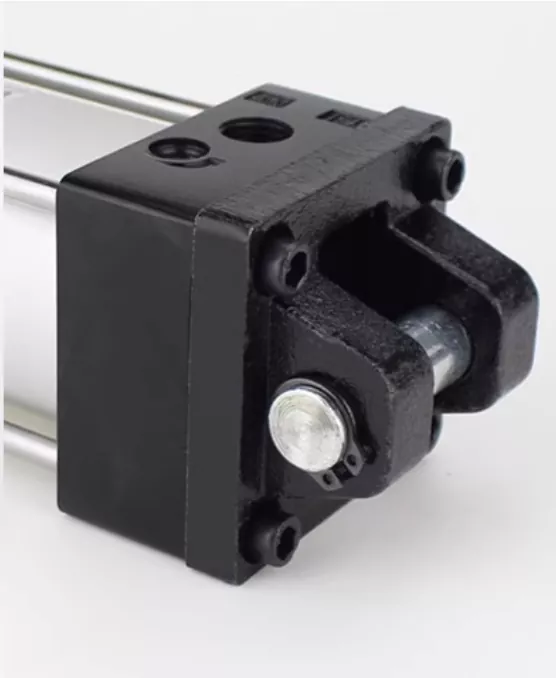

Hur installerar jag CB -cylinder Clevis -montering på SC -cylindern?
Rikta in fyra skruvar med de fyra gängade hålen längst ner i SC -cylindern, fixa sina positioner med skruvar och dra slutligen varje gängat hål i sekvens
Vad är skillnaden mellan CA och CB?
CA Clevis är singel Clevis, CB Clevis är Double Clevis.
Innehåller CB Clevis -monteringsfästet skruvar?
Olika specifikationer för CB -cylinder Clevis Mount använder olika skruvar. Se försäljning för specifika förfrågningar och offert
