PG Reducer Union Rak Push In Tube Fitting

Model:PG6-4

Du kan vara säker på att köpa PG Reducer Union Rak Push In Tube Fitting från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljningen och snabb leverans.

Brand:
OLK
Type:
Reducer Union Straight
Color:
Black,White,Blue

Skicka förfrågan

Gradering: 5.0

(Betygsräkning: 1)

Produktbeskrivning

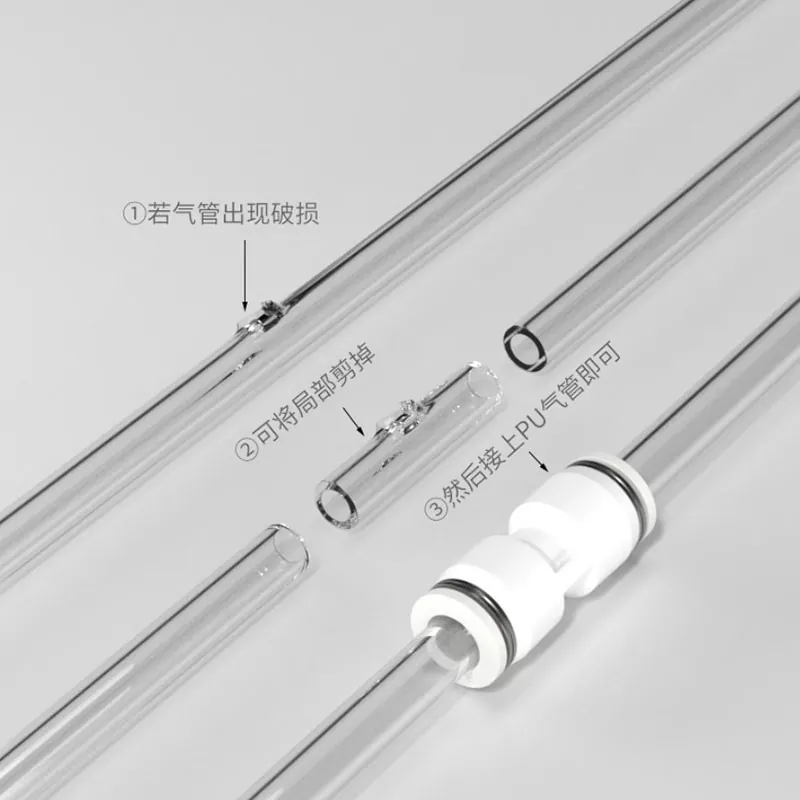

OLK märket PG Reducer Union Rak Push In Tube Fitting används för att ansluta luftrör med olika diametrar, såsom 6 mm till 4 mm. Den är lämplig för trånga utrymmen eller när en storleksövergång behövs.

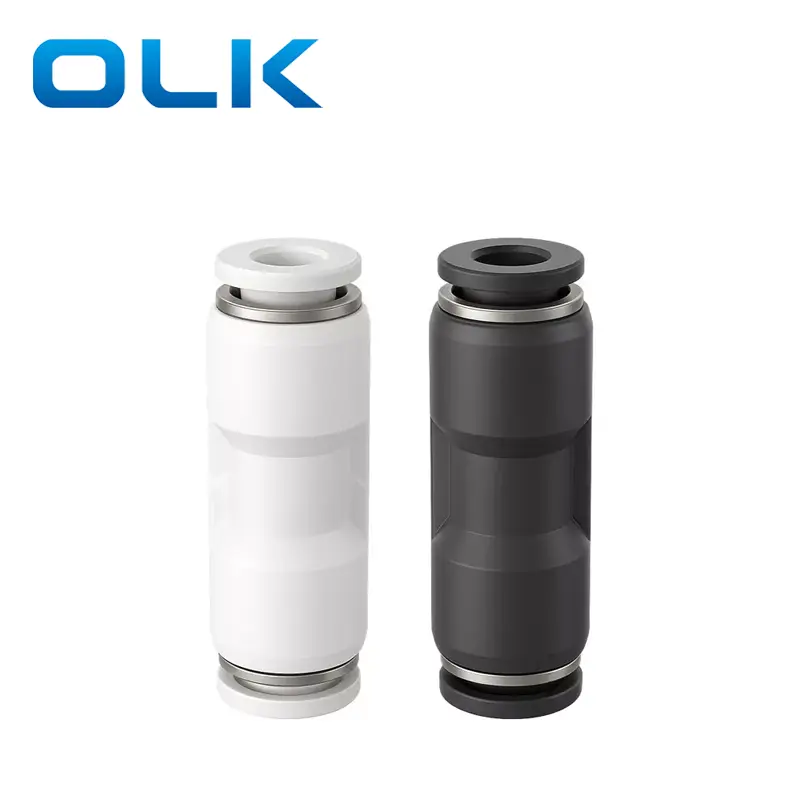

Kontakten finns i tre färger: blå, vit och svart.

Beställningskod
PG	8	--	01
Modell	Rörstorlek (metrisk)		Rörstorlek (metrisk)
PG serie beslag	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PG Reducer Union Rak Push In Tube Fitting Allmänna grundparametrar

Vätska	Luft/vatten (villkorligt)/vakuum
Driftstryck	0-1,0 Mpa
Vakuumtryck	-100Kpa (10 Torr)
Driftstemperatur	-10-60℃
Material	NYLON(PA),polyuretan(PU)

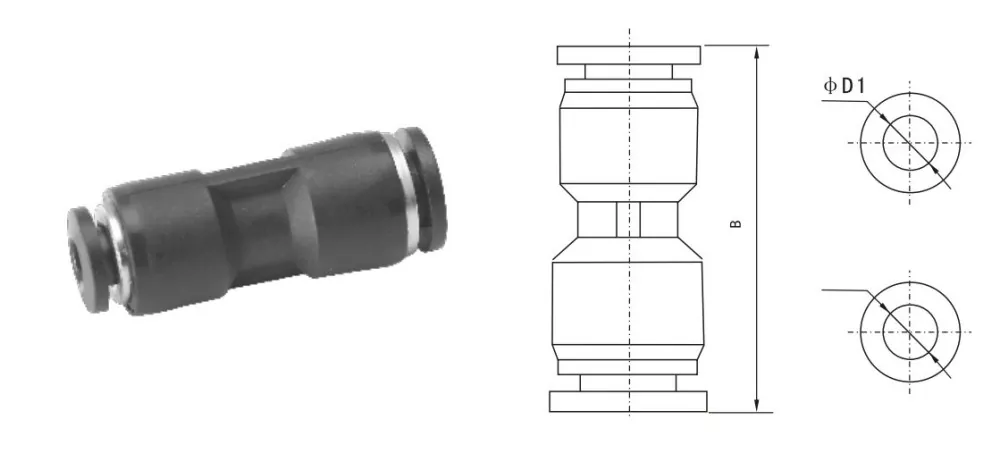

PG Reducer Union Rak Push In Tube Fitting Outline dimensionsparametrar

Tumrörskoppling	MetricTube Fitting	φD1	φD2	B
PG1/4-5-32	PG6-4	6	4	35
PG5/16-1/4	PG8-6	8	6	35.5
PG3/8-5/16	PG10-8	10	8	38
PG1/2-13/8	PG12-10	12	10	47
	PG16-12	12	12	47.5
PG2/6-5/32	PG8-4	8	4	47.5
PG3/8-1/4	PG8-4	10	6	67
PG1/2-5/16	PG12-8	12	8	67

Gemensam kejserlig trådstorlekskonverteringsreferens
Imperial storlek	Ca. Metriskt (mm)	Konverteringsformel
1/8	3,2 mm	1÷8×25,4=3,175
5/32	3,97 mm	5÷32×25,4=3,97
1/4	6,35 mm	1÷4×25,4=6,35
16/5	7,94 mm	5÷16×25,4=7,94
3/8	9,53 mm	3÷8×25,4=9,53
1/2	12,7 mm	1÷2×25,4=12,7
