PE Union Tee Push In Tube Fitting

Följande är en introduktion till PE Union Tee Push i rörmontering, OLK hoppas kunna hjälpa dig att bättre förstå PE Union Tee Push i rörmontering. Välkommen till nya och gamla kunder för att fortsätta samarbeta med oss för att skapa en bättre framtid tillsammans!

Skicka förfrågan

Produktbeskrivning

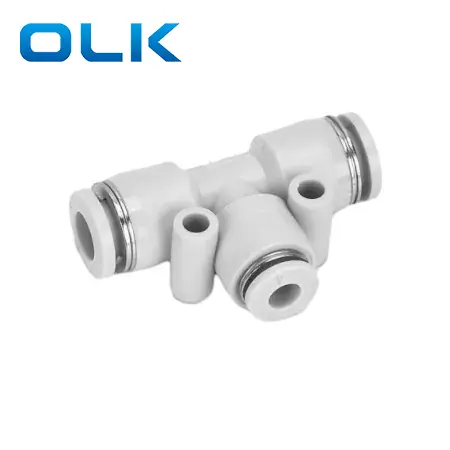

PE-unionens te-push i rörmontering är en T-formad montering som används för att dela eller kombinera luftflöde i pneumatiska system.

Den ansluter tre rör med samma ytterdiameter och erbjuder en säker och lufttät anslutning i alla riktningar.

Pe	8
Modell	Rörstorlek (metrisk)
PE -serie montering	4: 4mm
	6: 6mm
	8: 8mm
	10: 10mm
	12: 12mm
	14: 14mm
	16: 16mm

PE Union Tee Push i rörmontering av allmänna grundparametrar

Vätska	Luft/vatten (villkorad)/vakuum
Driftstryck	0-1,0MPA
Vakuumtryck	-100 kPa (10 Torr)
Driftstemperatur	-10-60 ℃
Material	Nylon (PA), polyuretan (PU)

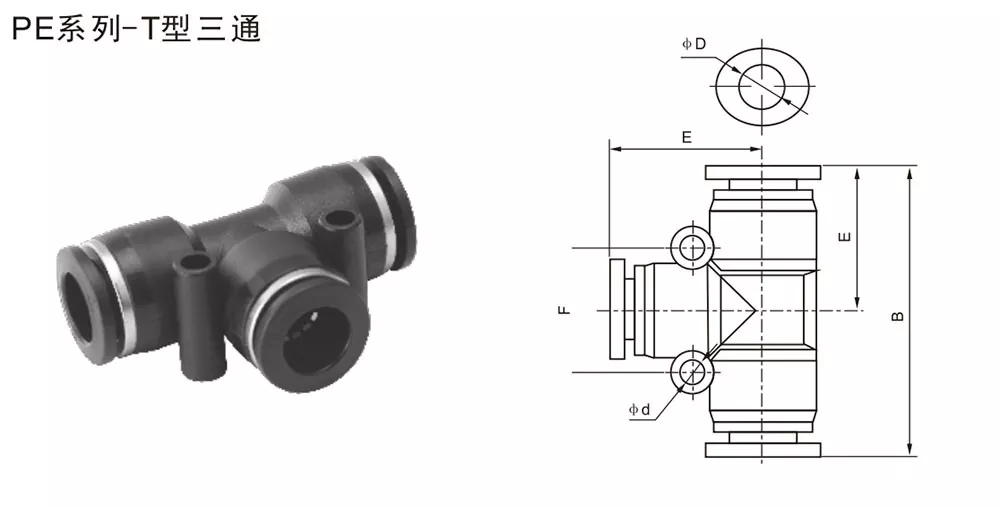

Inch Tube Fiting	Metrictube	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

Vanlig kejserlig trådstorlekskonvertering referens
Imperialist	Ca. Metrisk (mm)	Konverteringsformel
1/8	3,2 mm	1 ÷ 8 × 25,4 = 3.175
5/32	3,97 mm	5 ÷ 32 × 25,4 = 3,97
1/4	6.35 mm	1 ÷ 4 × 25,4 = 6,35
5/16	7,94 mm	5 ÷ 16 × 25,4 = 7,94
3/8	9,53mm	3 ÷ 8 × 25,4 = 9,53
1/2	12,7 mm	1 ÷ 2 × 25,4 = 12,7
