K23 K34-serien manuell roterande ventil 4-vägs

Model:K34R8

Välkommen till grossist eller anpassad K23 K34-serien manuell roterande ventil 4-vägs från vår fabrik när som helst. Vi kommer att förse dig med fabriksrabattpriser för våra produkter. OLK är K23 K34 manuell roterande ventil 4-vägs tillverkare och leverantörer i Kina.

Skicka förfrågan

Produktbeskrivning

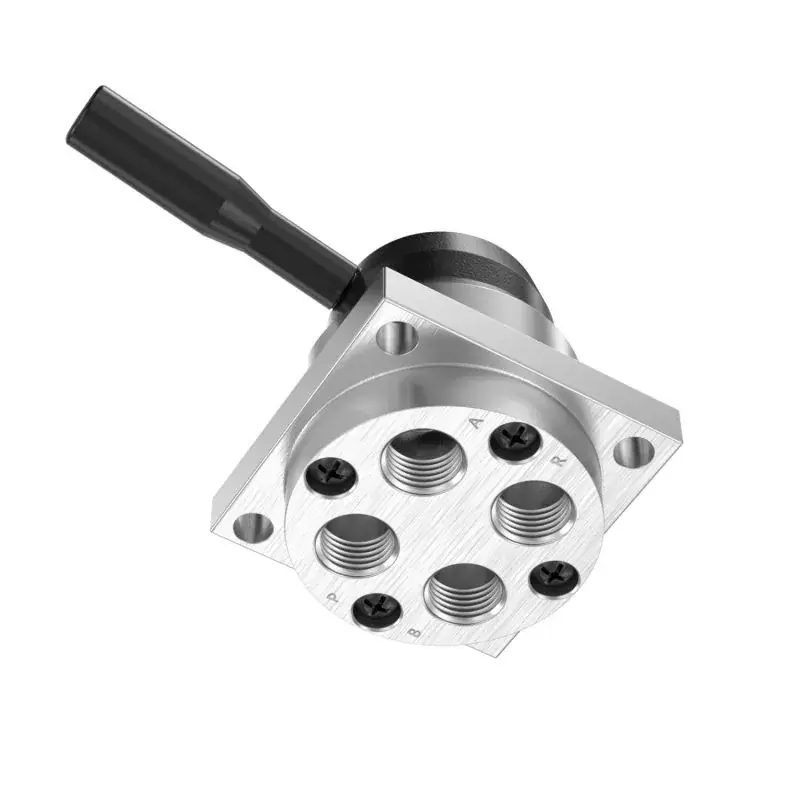

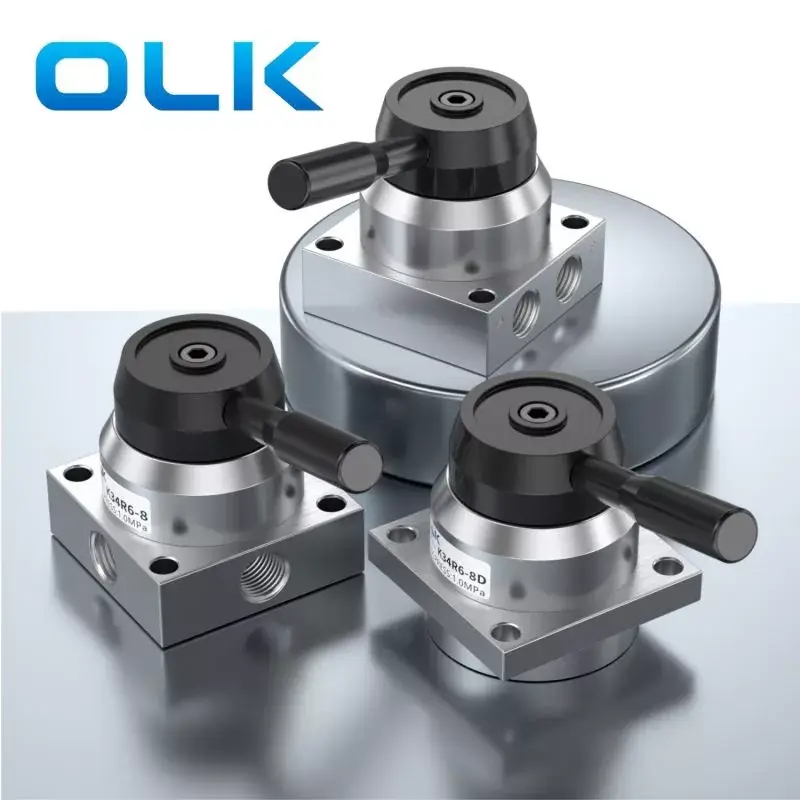

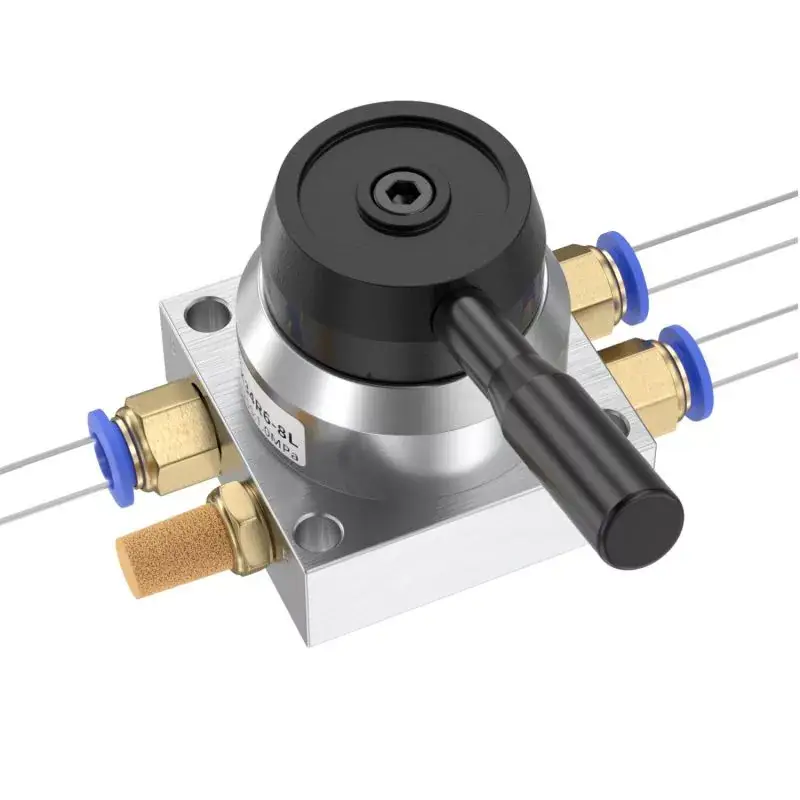

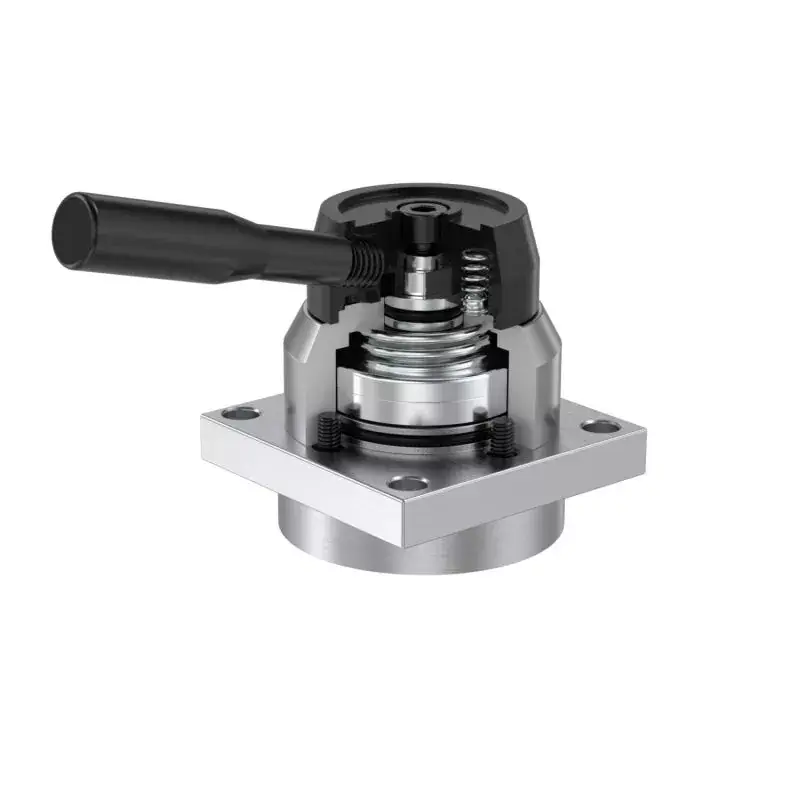

Ouleikai (OLK) tillverkar 2-läges 4-vägs och 3-läges 4-vägs K34 manuella roterande ventiler/direktverkande cylinderstyrda riktningsventiler. De har ventilhus i aluminiumlegering som är korrosionsbeständiga och rostsäkra. Dessa höghållfasta ventilhus kan arbeta kontinuerligt i 48 timmar. K34 ventil precisionsgängade portar kommer med ett löstagbart handtag och botten har monteringshål för enklare installation.

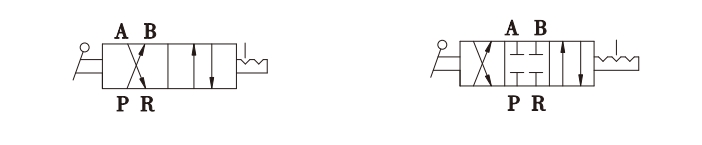

SYMBOL:

Beställningskod:
K	34	R6	-	8	L
Modell:	Koda	Funktion:		Portstorlek:	Installation:
K：K-serien manuell roterande ventil	24:2 position 4 väg	R6:Handkontroll		8:G1/4	Blank: Ett hål på ena sidan
	2 Position 4 Way				L:Dubbelhål på motsatta sidor
					A: Tre hål i botten
					D: Fyra hål på botten

K23 K34 manuell roterande ventil 4-vägs Allmänna parametrar

Modell	K34R8-L8	K34R8-L8	K24R8-L8D	K34R8-L8D	K24R8-L8S	K34R8-L8S
Arbetsmedium	Luft (filtrera genom en filterskärm på över 40μm)
Åtgärdsläge	HANDkontroll
Portstorlek	Inlopp=Utgång=PT1/4
Tryckområde	0,15–0,8 MPa (21–114 psi)
Placera	2/4 port	3/4 port	2/4 port	3/4 port	2/4 port	3/4 port
Woking tryck	’-10-60℃
Bevistryck	1,5 MPa (215 psi)

OLK pneumatiska handroterande ventiler – 5 modeller jämförelse
PT1/4
ALL modell	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Placera	2 Position 4 Way	3 Position 4 Way	3 Position 4 Way	3 Position 4 Way	3 Position 4 Way
	3 Position 4 Way
Portstorlek	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Produktegenskaper	Panelmontering	A: Fyrsidigt gränssnitt B: tvåsidigt gränssnitt, med ljuddämpning i botten			Blank：Ett hål på ena sidan L：Två hål på motsatta sidor；D：Fyra hål på botten；

Hantera	Avtagbart handtag	Avtagbart handtag	Avtagbart handtag	Ej avtagbara/plasthandtag	Avtagbart handtag, Anti-skållningshandtag

Mått på basen	K34R8-L8 300-serien:74 mm 400-serien:94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

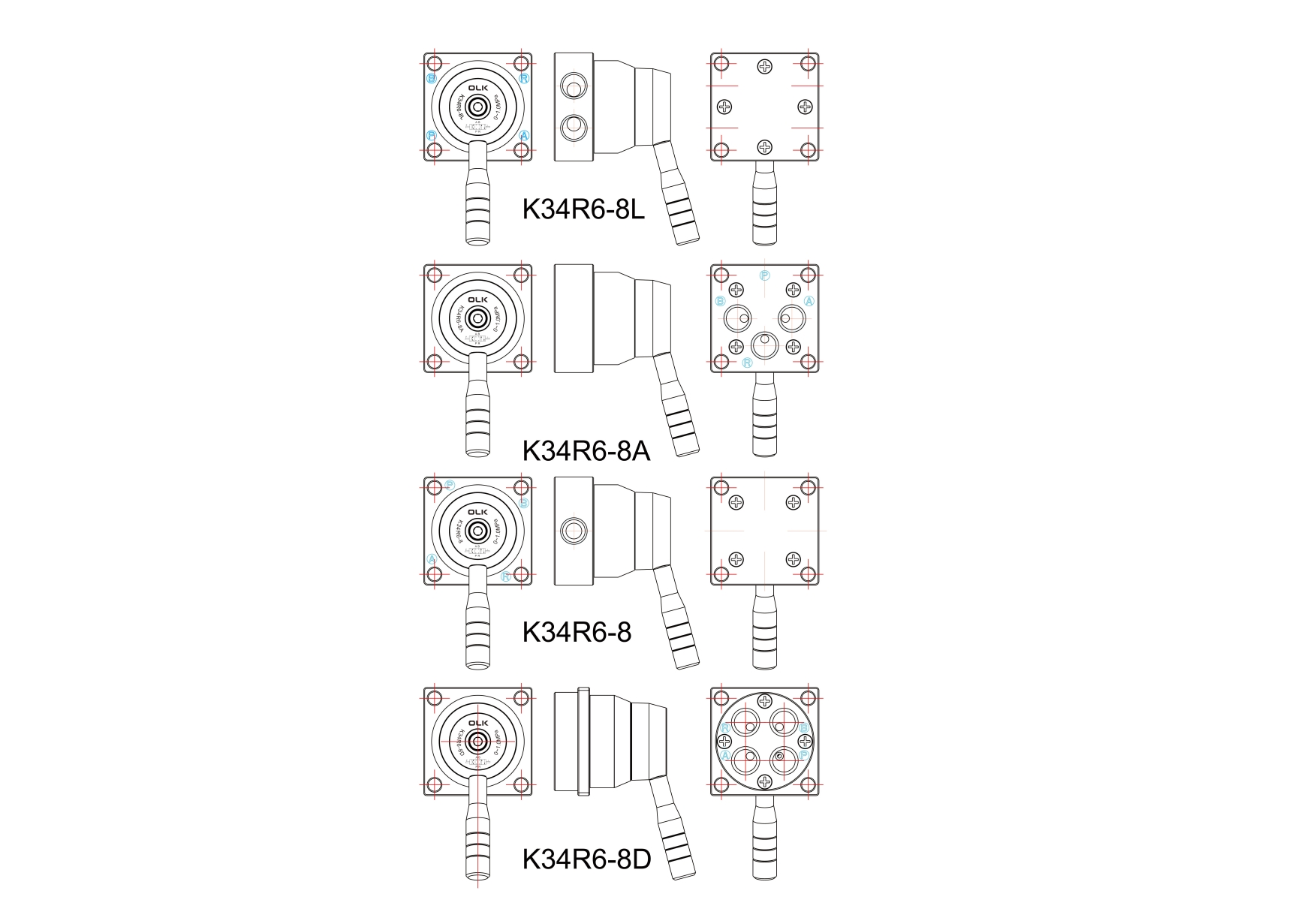

K23 K34-serien manuell roterande ventil 4-vägs beställningskod

Vändvinkel	105°
Energiförbrukning	≤80W (Standby≤0,5W)
Lastbärande	HV200A
Färg	Woking tryck
Lyfthöjd	65cm-85cm (kan utrustas med ett andra lyft)
Fjärrkontroll avstånd	Fjärrkontroll avstånd

K23 K34-serien manuell roterande ventil 4-vägs Allmänna parametrar

Modell	K34R6-8
Arbetsmedium	Luft (filtrera genom en filterskärm på över 40μm)
Åtgärdsläge	HANDkontroll
Portstorlek	Inlopp=Utgång=PT1/4
Tryckområde	0,15–0,8 MPa (21–114 psi)
Placera	3 position 4 väg
Woking tryck	’-10-60℃
Bevistryck	1,5 MPa (215 psi)
