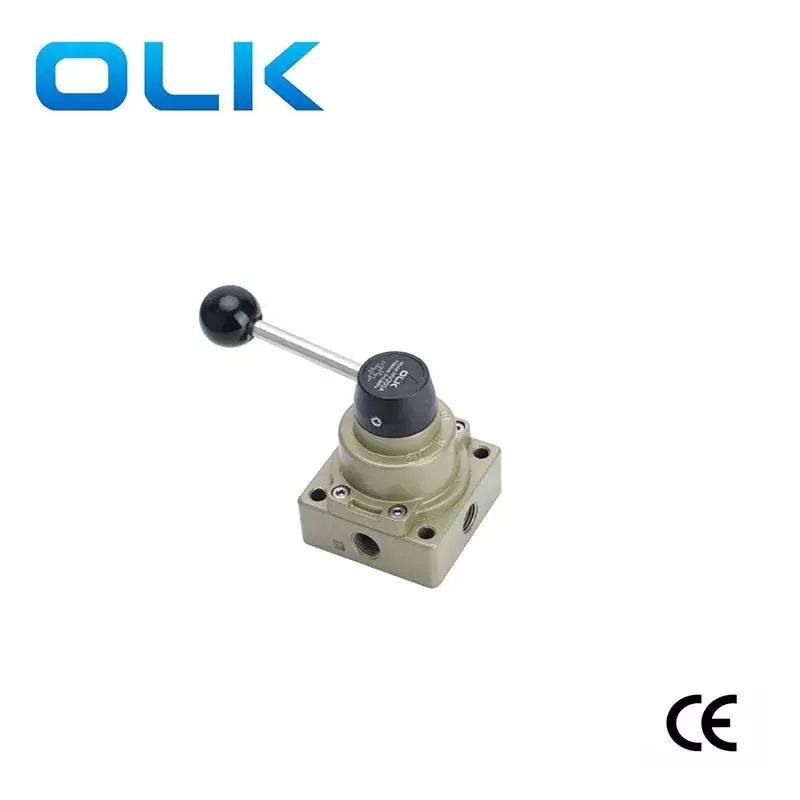

Ouleikai (OLK) HV200A/B Tvåvägs fyra-port handdrivna ventiler manuellt drivs, med luftvägsomkoppling som uppnås genom att rotera ventilhandtaget. De är enkla att driva och intuitiva, vilket inte kräver någon extra energiförsörjning. HV200B 2/4 portventilen har en inbyggd ljuddämpare vid den nedre avgasporten.
OLK HV200 Series Manual Rotating Valve 4 Way är mångsidig och lämplig för olika pneumatiska system. Med stabil prestanda, tillförlitlighet och kostnadseffektivitet är de ett idealiskt val för pneumatisk systemkontroll.
HV200 -serie manuella roterande ventiler 4 vägs olika växlar resulterar i olika cylinderåtgärder.
När den byts till 02 -växeln släpper B -avgasporten luft, A -avgasportventilerna och cylindern sträcker sig.
När de byts till N -växeln stängs både A- och B -avgassportar och cylindern stannar halvvägs.
När den byts till 01 -växeln släpper A -avgasporten luft, B -avgasportventilerna och cylindern dras tillbaka.
|
Beställningskod |
|||||
|
Hv |
2 |
00 |
__ |
A |
08 |
|
Modell |
serie |
|
|
Fungera |
Hamnstorlek |
|
HV ： HV Series Handmanual roterande ventil |
2: 200 serie |
|
|
A: fyrkantigt gränssnitt |
08: RC1/4 |
|
|
|
|
|
B: B: Tvåsides gränssnitt, med ljuddämpning längst ner |
|
|
Modell |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Arbetsmedium |
Luft （filtrera genom en filterskärm på över 40μm） |
|||
|
Actionläge |
Handkontroll |
|||
|
Hamnstorlek |
Inlopp = utlopp = pt1/4 |
|||
|
Tryckområde |
0,15-0,8MPA (21-114PSI) |
|||
|
Placera |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Wokingtryck |
‘-10-60 ℃ |
|||
|
Bevistryck |
1,5MPA (215psi) |
|||
|
OLK Pneumatic Hand Rotary Ventiles - 5 Models Jämförelse |
|||||||||
|
Bild |
|
|
|
|
|
|
|
|
|
|
OLK -modell |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Placera |
2 Position 4 Way |
|
3 Position 4 Way |
|
3 Position 4 Way |
|
3 Position 4 Way |
|
3 Position 4 Way |
|
|
3 Position 4 Way |
|
|
|
|
|
|
|
|
|
Hamnstorlek |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Produktfunktioner |
Panelmontering |
|
A: Quadrilateral Interface B: Två-sidigt gränssnitt, med ljuddämpning längst ner |
|
|
|
|
|
Tom ： Ett hål på ena sidan L ： Två hål på motsatta sidor ； D ： Fyra hål på botten ； |
|
|
|
|
|
|
|
|
|
|
|
|
Hantera |
Avtagbart handtag |
|
Avtagbart handtag |
|
Avtagbart handtag |
|
Icke -avtagbara/ plasthandtag |
|
Avtagbart handtag, antisskaldhandtag |
|
|
|
|
|
|
|
|
|
|
|
|
Basens dimensioner |
200 serie: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
Hv200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modell |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Arbetsmedium |
Luft （filtrera genom en filterskärm på över 40μm） |
|||||
|
Actionläge |
Handkontroll |
|||||
|
Hamnstorlek |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Tryckområde |
0,15-0,8MPA (21-114psi) |
|||||
|
Placera |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Wokingtryck |
‘-10-60 ℃ |
|||||
|
Bevistryck |
1,5MPA (215psi) |
|||||
