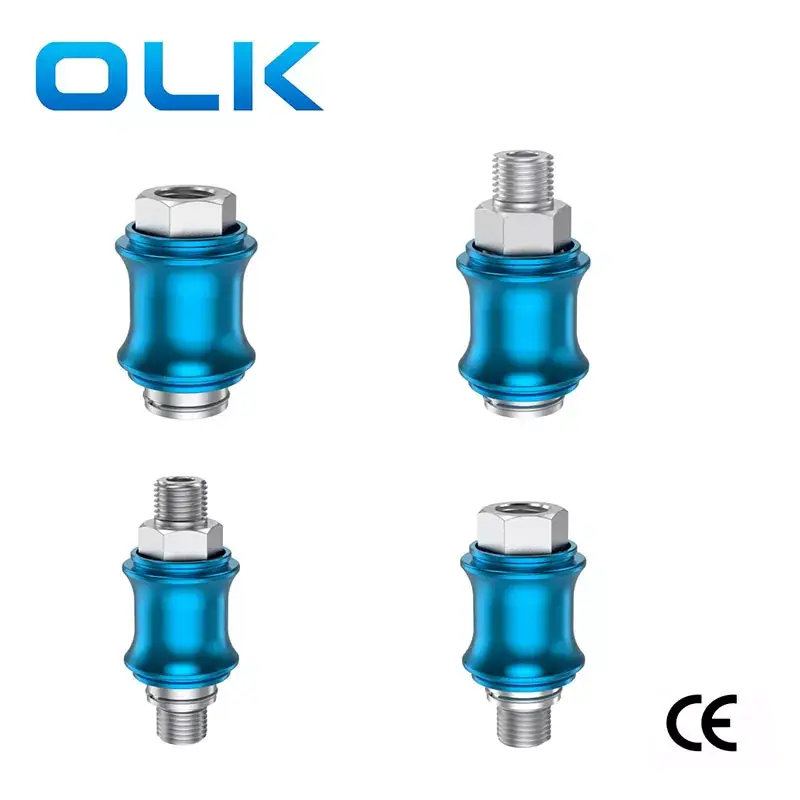

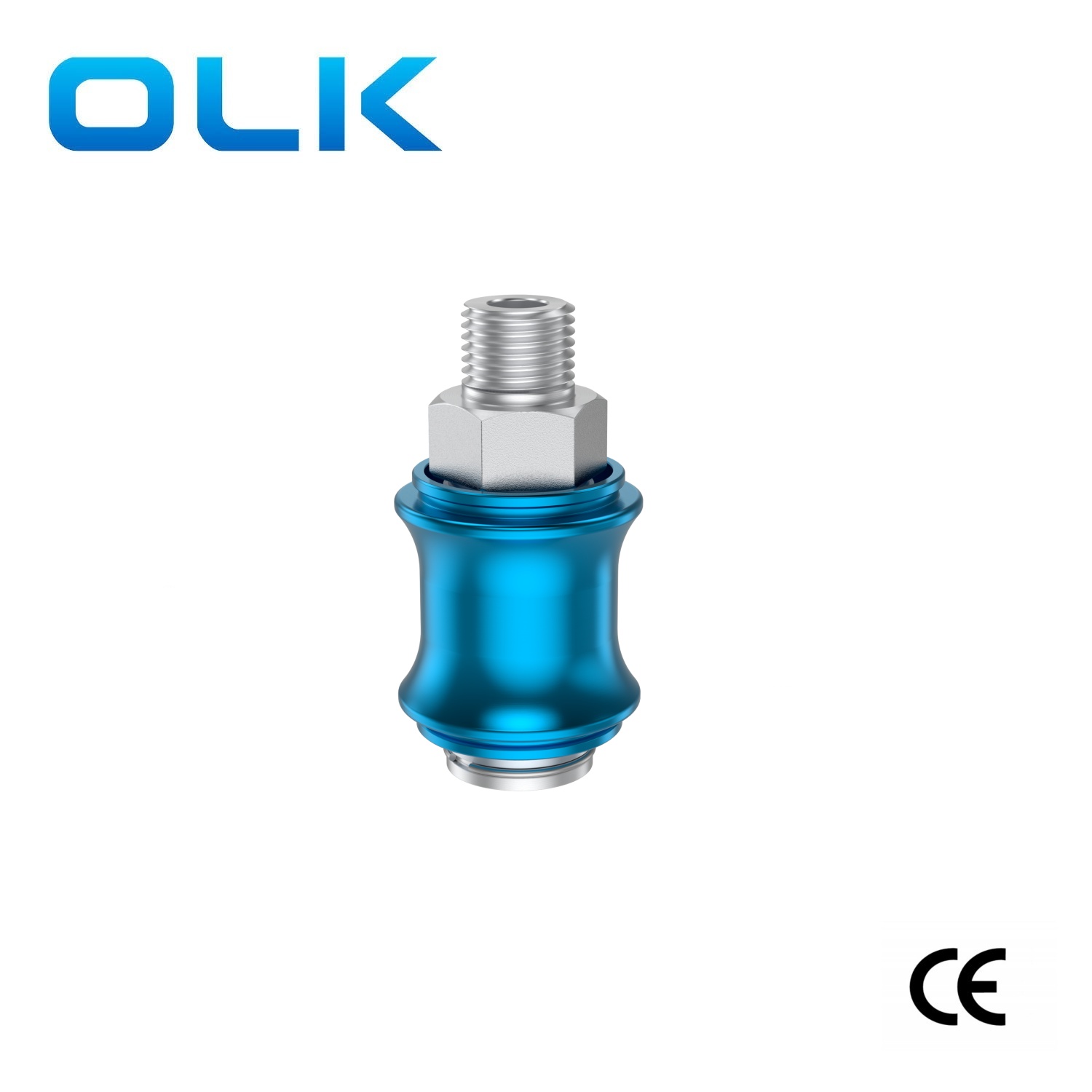

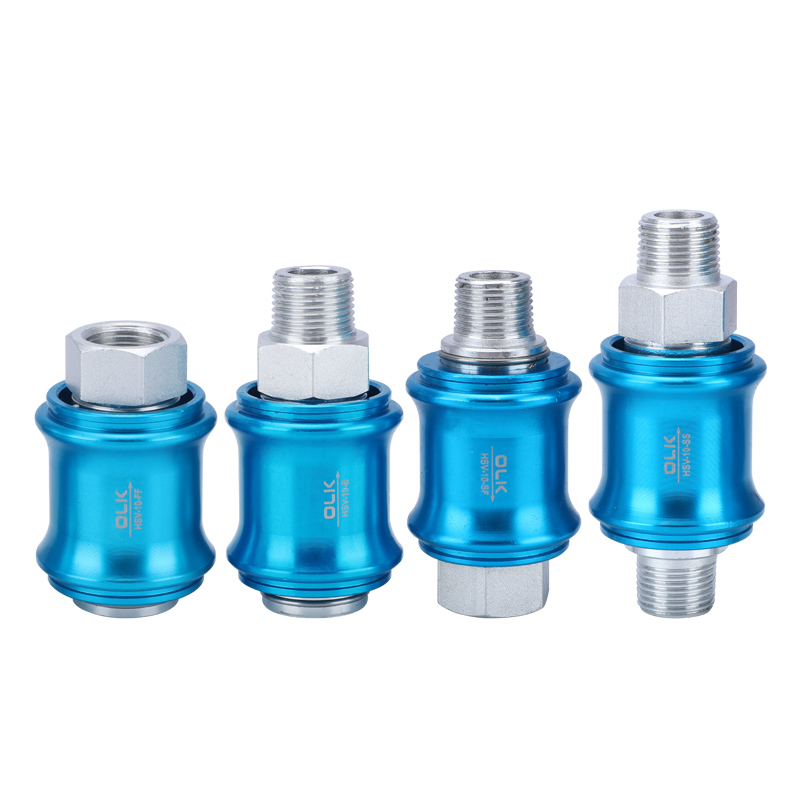

HSV Series Hand Slide Valve 3-vägs

Model:HSV-08

Som en professionell HSV Series Hand Slide Valve 3 Way tillverkning kan du vara säker på att köpa HSV serie 2/3 hand slidventiler från vår fabrik och OLK kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Brand:
OLK
Series:
HSV hand slide valve
Action:
2 positon 3 way
Port size:
G1/8,G1/4,G3/8,G1/2,G3/4,G1
Function type:
Standard, SS, FF , SF , With Lock

Skicka förfrågan

Produktbeskrivning

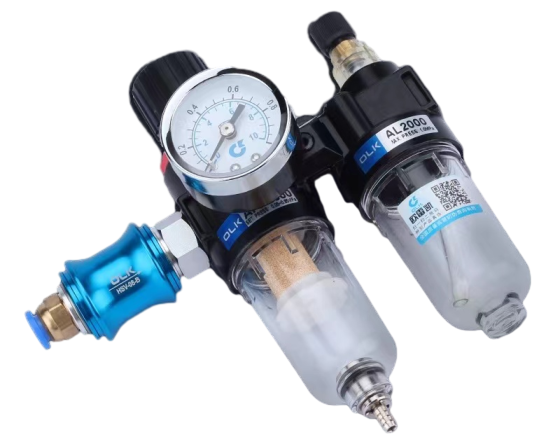

OLK som den professionella tillverkaren vill vi ge dig högkvalitativ HSV Series Hand Slide Valve 3 Way. Ouleikai (OLK) HSV serie 2/3-handslidventiler fungerar manuellt för omkoppling. De har en enkel struktur utan komplexa elektriska styrkomponenter, erbjuder flexibel manuell drift och bra tätning. Med olika interna och externa gänganslutningar tillgängliga är de lämpliga för användning i olika rörsystem. Den kompakta storleken på HSV-handslidventilen möjliggör enkel installation, vilket gör den lämplig för scenarier med begränsat utrymme.

HSV serie 2/3 manuella slidventiler har ett brett användningsområde, som täcker olika industriella och civila områden såsom vattenförsörjning, kemisk industri, petrokemikalier, kraftgenerering, flyg etc. De används ofta i industriell produktion för att styra vätske- eller gasledningar, såsom reglering av flöde, avstängning av vätska eller ändring av flödesriktning.

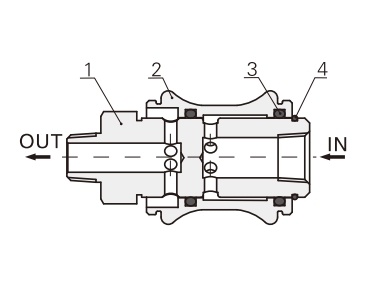

OLK HSV-serien hand slidventilsymbol:

Beställningskod
HSV	--	08	SS
Modell:		Portstorlek:	Monteringstyp:	Trådtyp:
HSV:Handslidventil		06:1/8	Blank: Standard	Blank: PT

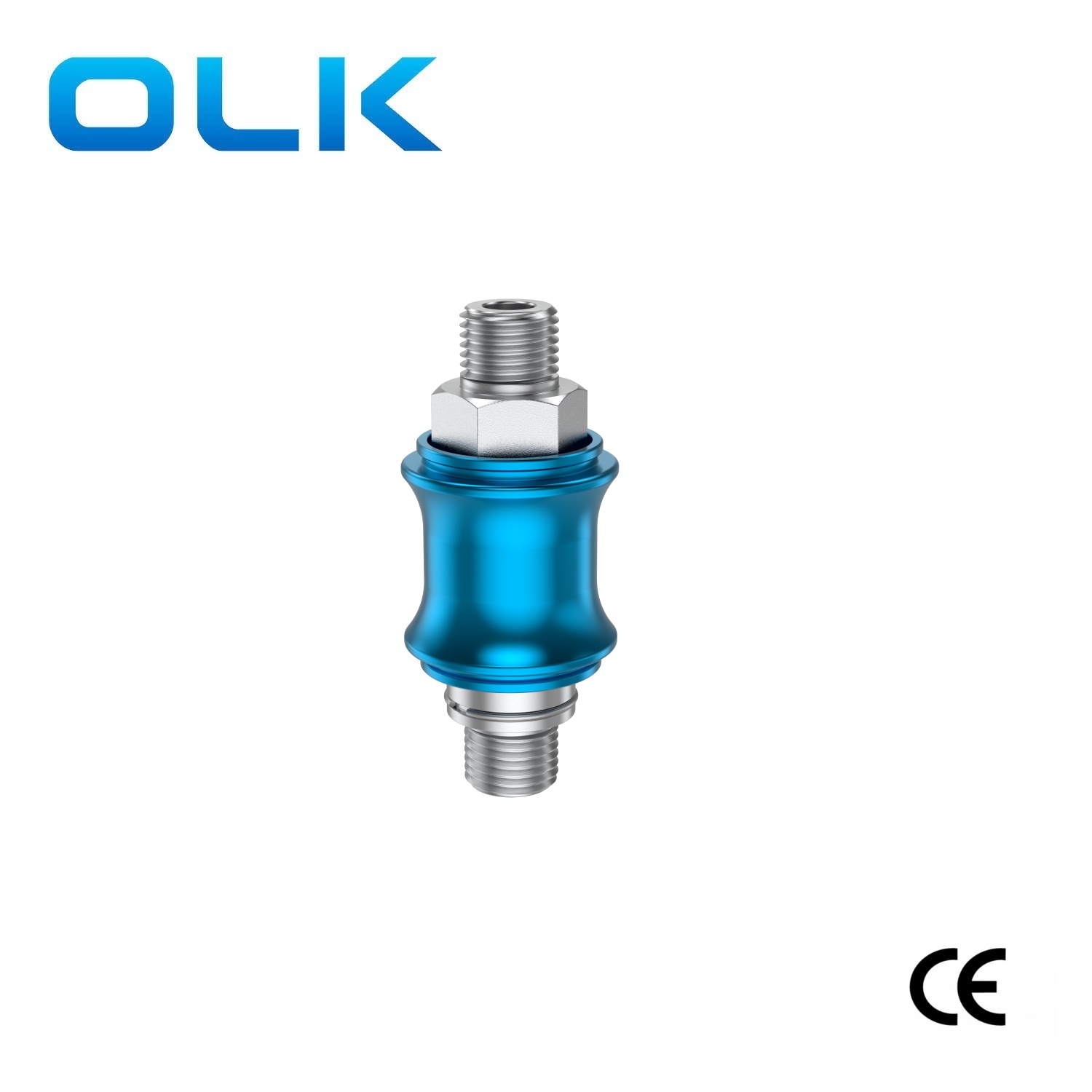

		08:1/4	SS: Dubbel hantråd	G:G
		10:3/8	FF: Dubbel hontråd	T:NPT

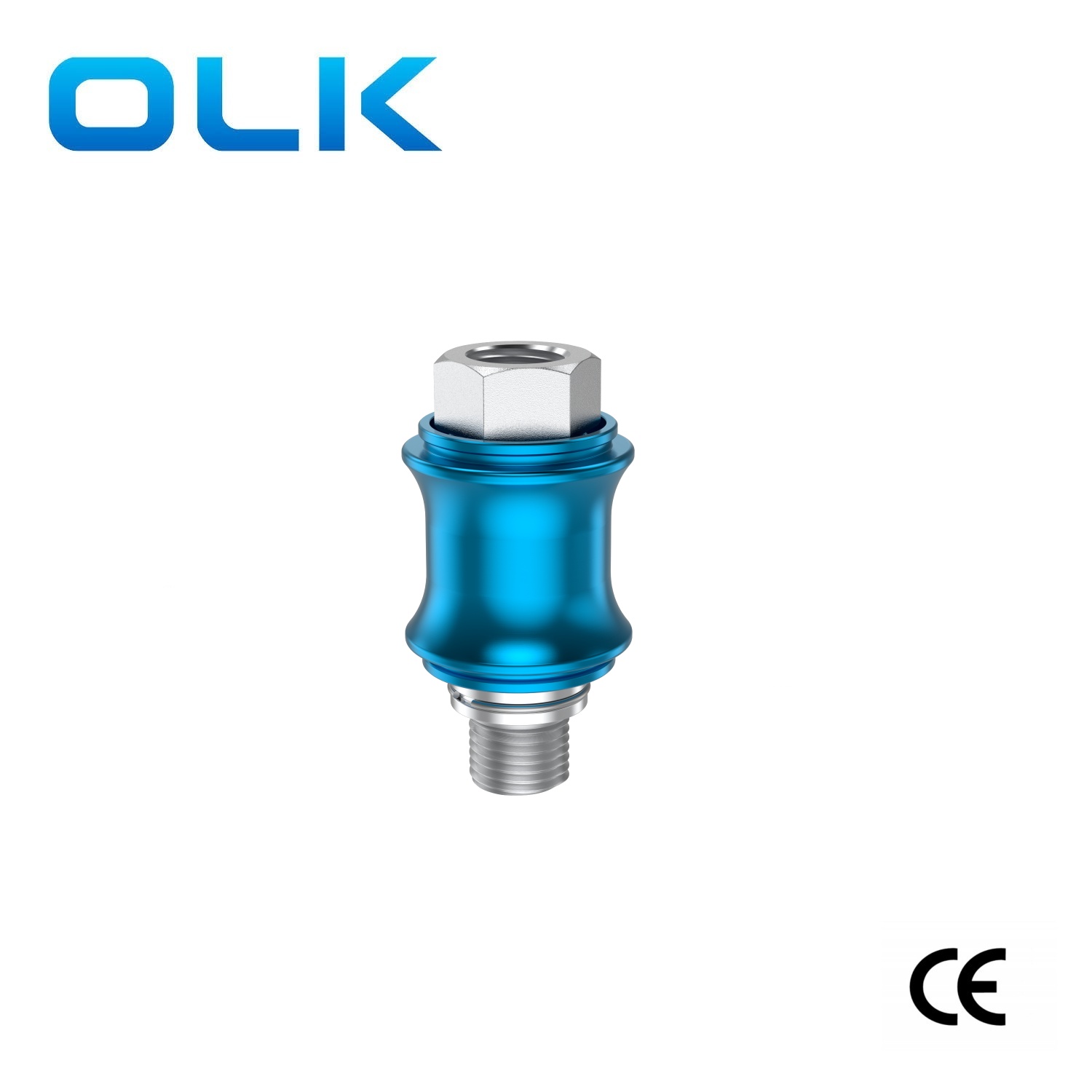

		15:1/2	SF:Han- och hongänga
		20:3/4
		25:1

OLK HSV-serien hand slidventil 3-vägs Produktegenskaper

Produktegenskaper:

1. Används för att slå på och av lufttrycket för pneumatiska enheter.

2. När luften stoppas, släpper ut resttrycket till utloppet, vilket garanterar säkerhet vid reparation eller justering av anslutna enheters kod.

3. Flera interna och externa gänganslutningsalternativ, lämpliga för olika rörsystem:

4. Jämn växling med utmärkt taktil feedback.

5. Stort effektivt flödesområde.

6. Hårdanodiserad yta på spolen och anodiserad behandling på ventilkroppens yta, vilket bibehåller färgens livlighet under en längre period.

HSV-serien hand slidventil 3-vägs Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 μm)
Handling	Manuell direkt åtgärd
antal befattningar	Två positioner trevägs
smörj-	onödig
Arbetstrycksområde MPa(psi)	0-1,0 (~145)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Arbetstemperatur °C	-20-70
Kroppsmaterial	aluminiumlegering

HSV-serien hand slidventil 3-vägs olika parametrar

modell	Portens diameter	Tvärsnittsarea mm² (CV-värde)
HSV06	G1/8	12,0(0,67)
HSV08	G1/4	40,0(2,20)
HSV10	G3/8	60,0(3,50)
HSV15	G1/2	140,0 (7,80)
HSV20	G3/4	250,0 (13,80)
HSV25	G1	392,0 (21,78)

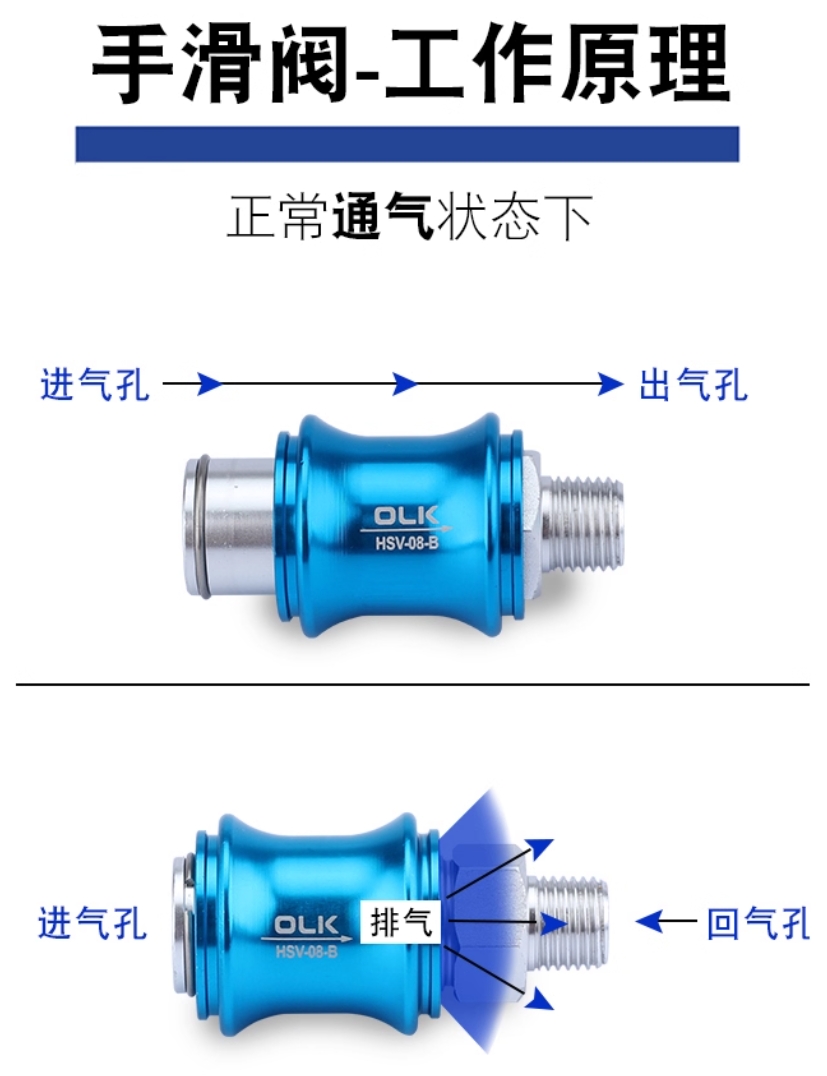

Funktionsprincip för manuell slidventil:

Vanliga frågor:

1. Vilka är specifikationerna för HSV-seriens manuella skjutventil?

Fyra specifikationer, respektive B-standard, SF-extern och intern tandtyp, FFdubbel inre tandtyp, SS dubbel extern tandtyp och en unik låsstil av OLK pneumatikföretag.

2. Kan handskjutventilen användas i vakuum?

Själva handglidventilen har tryckavlastningsfunktionen och tätningsringen är en O-ringstätning. Åtgärdsläget är manuellt, vilket inte påverkas av trycket. Ibland kan den användas på vakuumsugaren, men dess tätningsprestanda är utformad enligt övertrycket. Läckaget som genereras är tolerabelt för dess användningstryck. I vakuumapplikationen, i situationen med stort sug eller stort flöde, och gastillförseln är kontinuerlig, eftersom den är billig och lätt att använda, kan den verkligen användas, men för vissa småflödesvakuumgeneratorer, eller vakuumdetektering och andra tillfällen med höga krav på tätning, kan den inte användas.

3.Hur många typer av manulslidventil?

En med slät yta och en med räfflad yta. Båda stilarna finns att välja på
