5 Way 4N310-08 Plate Solenoid Valve

OLK 2Position 5 Way 4N310-08 Plate Solenoid Valve Thread Is G1/4 Portstorlek.4N310-08 Ventil har en bakluftsutloppsdesign, vilket möjliggör flexibel installation och rymdbesparande, effektivt förbättrar svarshastigheten och systemstabiliteten.

5 Way 4N310-08 är specifikt för verktygsklämmcylindersystemet, lämpligt för högfrekvensomkopplingsscenarier. Och är dedikerad till automatiseringsutrustning såsom CNC-maskinverktyg och bearbetningscentra.

5 Way 4N310-08 Plate Solenoid Valve Product Features ：

Dedikerad design för knivcylinder/klämcylinder

Luftventil på baksidan, kompakt struktur

Valfri spänning: AC220V / DC24V

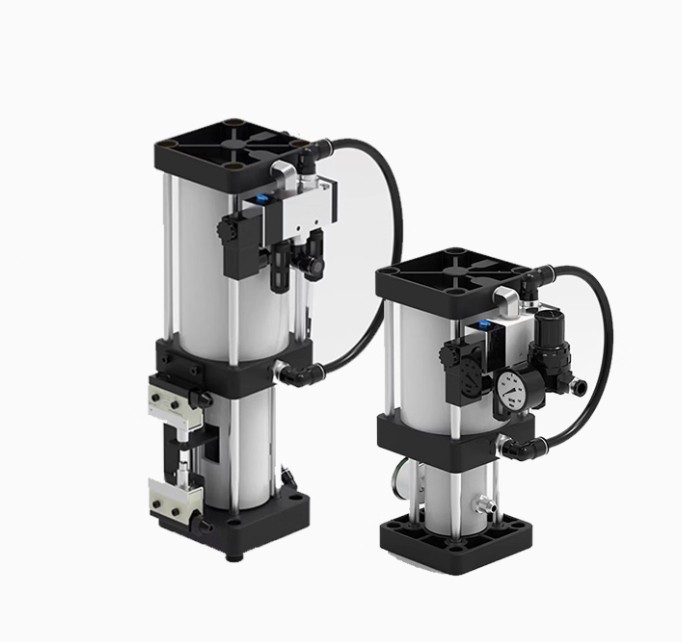

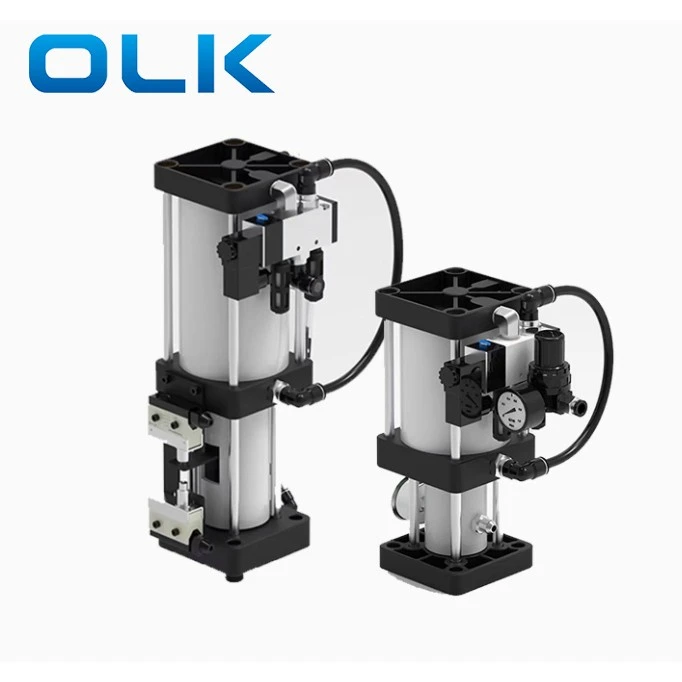

Verktygsutgivningscylinder (TRC) Översikt

Verktygsläppningscylindern används speciellt för CNC -maskinspindlar för att släppa verktyg. Denna cylinder använder principen om "lika trycköverföring i vätskor", vilket tillåter ett litet lufttryck för att generera den stora kraften som behövs för att frigöra verktyget i CNC-spindel.

Verktygsfrisläppande cylinderinstallationsanteckningar

För vertikala spindlar, fixa cylindern med en konsol och installera den vertikalt ovanför spindellådan.

För horisontella spindlar, håll oljekoppen vertikal och högre än cylinderkroppen.

Oljekoppen måste vända upp för att låta luften fly från cylindern.

Verktygsfrisläppande cylinderinstallationssteg

Stäng av maskinens ström (panel och skåp) och lufttillförsel.

Ta bort spindellådan. Koppla bort luftrören från magnetventilen.

Skruva loss plastmuttern på magnetventilen (ta inte bort ledningar såvida inte korrekt markerade).

Koppla bort ledningarna från topp- och bottengränsomkopplarna (markera noggrant).

Ta bort den gamla cylindern.

Installera den nya cylindern och fixa den med skruvar.

Anslut ledningar och luftrör. Se till:

Den övre gränsomkopplaren trycks in.

Bottomgränsomkopplaren justeras korrekt (för maskiner med Tool Magazine är detta avgörande för säkerheten).

Testa efter installationen med ett verktyg. Kontrollera verktyget Release och Clamp. För maskiner med ett verktygsmagasin, testverktygsbyte.

Verktygsfrisläppande cylinderanvändningsåtgärder

· Cylinder kan installeras vertikalt eller horisontellt. För horisontell måste oljekoppen vända uppåt.

· Luftförsörjningen måste vara ren och torr, tryck minst 6 kgf/cm².

· Oljenivån i koppen: Minst 1/5, maximalt 4/5.

· Kontrollera 4N310 magnetspänning och lufttryck under installationen.

Vanliga frågor

Vad används 4N310 för?

4N310 används för cylinder för verktyg.

AC vs DC -spole?

AC är för hushållsmakt; DC är likström.

Vad är knappen under anslutningshålet?

Den byter manuellt avgasporten.

Installationstips?

Rena rör och anslutningar för att undvika smuts som kommer in i luftkretsen.

Vad är 4N310-08 portstorlek?

Inlopp, utlopp, avgaser: G1/4 -tråd; Sidavgasdiameter: 19 mm.
