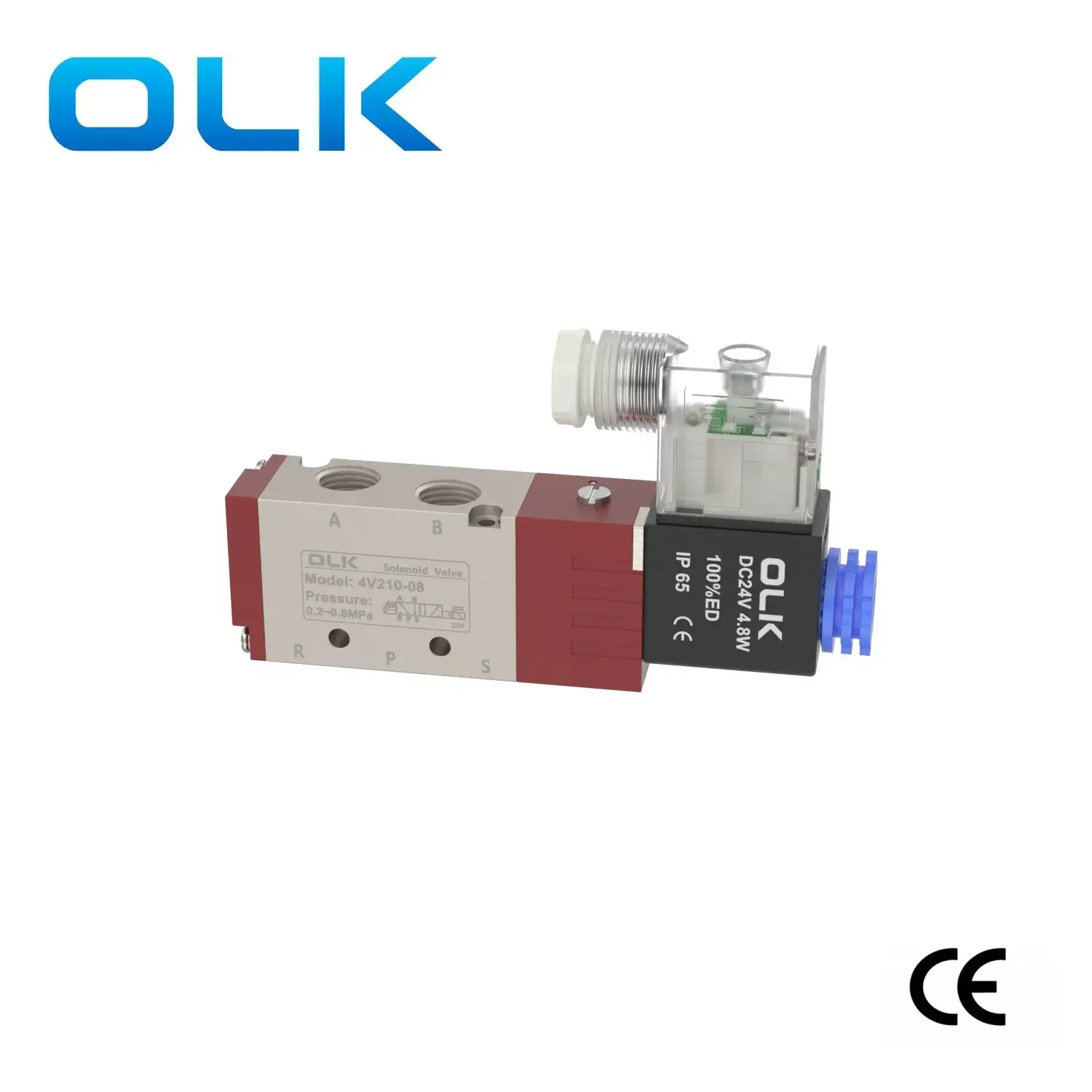

4V -serien Solenoid Valve 5 -vägs magnetventil är en vätskefrihetsventil som är lämplig för luft som arbetsmedium.
Solenoidventilkroppen på 5 vägs 4V-serien är tillverkad av aluminiumlegering och innehåller högkvalitativa material såsom klass A-dammsäkra pilothuvuden, mitsubishi-tätningskomponenter och smörjolja utan frysning. Det kan behålla sin funktionalitet i hårda arbetsmiljöer. Denna ventil har genomgått en strikt EMC- och LVD -efterlevnadstestning och erhållit CE -certifiering och uppfyller de högsta säkerhets- och kvalitetsstandarderna.
Produkten accepterar anpassade utseende färger, vilket gör att användare snabbt kan identifiera produkten i komplexa integrerade systemmiljöer.
Standardgränssnitten för solenoidventilerna i 4V -serien är M5, G1/8, G1/4, G3/8, G1/2, tillgängliga i integrerade uppsättningar för enkel installation. Det finns flera alternativ för driftsspänningar, beroende på det specifika applikationsscenariot, för att välja lämplig spänningseffekt.
Serien med magnetventiler på4V -serien (OLK) används allmänt i olika industriella scenarier såsom förpackningsautomation, medicinska maskiner, textilutrustning, som ger tillförlitliga lösningar för din produktionslinje.
SYMBOL:
| 4v | 2 | 10 | 08 | AC110V | Ex-p |
| MODELL | KODA | Ventiltyp | Hamnstorlek | SPÄNNING | Ledningsmetod |
| 4V: 2 Position 5 Väg /2 Position 5 Väg magnetventil | 1: 100 -serien | 10: Enkel magnetventil 5/2 sätt | M5: M5x0.8 | A: AC22C | Blank: Din |
|
|
2: 200 serie | 20: Dubbel magnetventil 5/2 sätt | 06: G1/8 | B: DC24V | I: Line |
|
|
3: 300 -serien | 30C: Dubbel magnetventil 5/3 Way Closed Center | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30e: Dubbel magnetventil 5/3 sätt avgascenter | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Dubbel magnetventil 5/3 sätt tryckcenter | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Produktfunktioner:
1. Pilotläge: externa och interna alternativ tillgängliga;

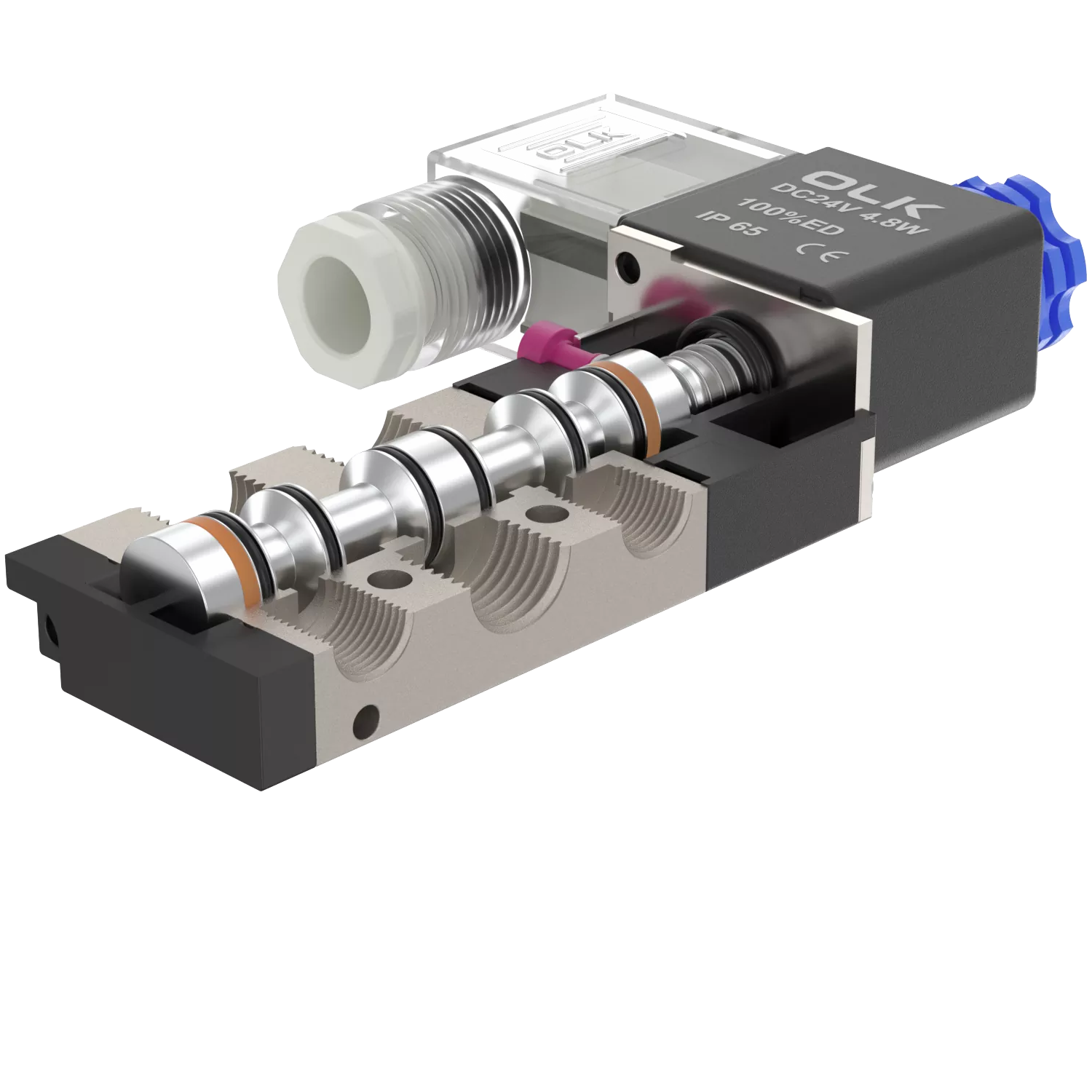

2 .. Kolvstruktur, utmärkt tätning, känslig svar ；
3. Tre-position magnetventiler erbjuder tre centrala funktioner att välja mellan:
4. Magnetventiler med två positioner med två positioner har minnesfunktion;
5. Interna hål bearbetade med speciella tekniker, låg friktionsmotstånd, lågt starttryck, lång livslängd;
6. Inget behov av oljesmörjning;

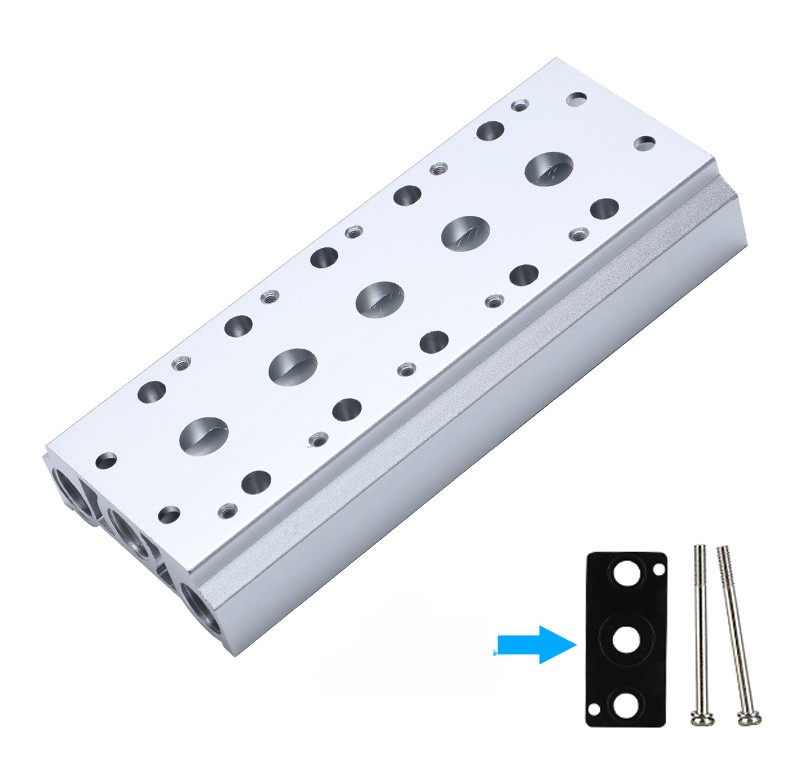

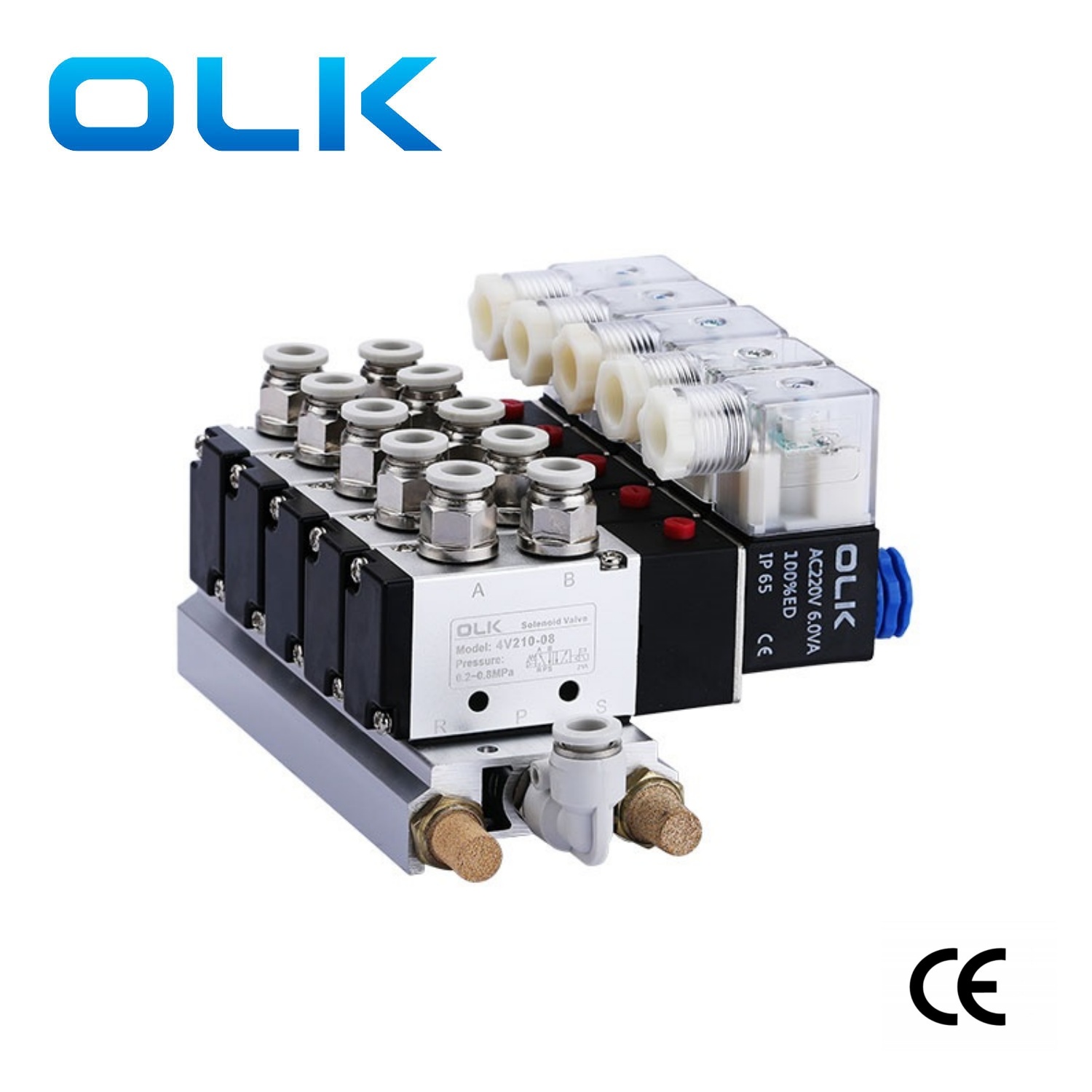

7. kan integreras med basplattventilmontering, spara installationsutrymme;
8. Utrustad med manuell enhet för enkel installation och felsökning;
9. Flera standardspänningsnivåer tillgängliga för val.
|
arbetsmedium |
Luft (filtrerad genom ett filter över 40 um) |
|
Handling |
Piltyp |
|
smörj- |
onödig |
|
Arbetstryckområdet MPA (PSI) |
0,15-0,8 (21 ~ 114) |
|
Garanterat tryckmotstånd |
1,5MPA (215psi) |
|
Arbetstemperatur ° C |
-20-70 |
|
Kroppsmaterial |
aluminiumlegering |
|
Standardspänning |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Använd spänningsområdet |
AC: ± 15 ％ DC: ± 10 ％ |
|
energiförbrukning |
AC: 3VA DC: 3W |
|
skyddsnivå |
IP65 (DIN40050) |
|
värmemotstånd |
Betyg |
|
Anslutningstyp |
Din socket typ, utloppstyp |
|
Excitationstid |
5 gånger/sekund |
|
modell |
Hamndiameter |
antal positioner |
högsta driftsfrekvens |
Effektivt tvärsnittsarea mm² (CV-värde) |
|
4V110-M5 |
Intag = utlopp = m5 |
2 Position 5 Way |
5 gånger/sekund |
5.5 (0,31) |
|
4V120-M5 |
Intag = utlopp = m5 |
2 Position 5 Way |
5 gånger/sekund |
5.5 (0,31) |
|
4V130C-M5 |
Intag = utlopp = m5 |
Tre position Five Way |
3 gånger/sekund |
5.0 (0,28) |
|
4V130E-M5 |
Intag = utlopp = m5 |
Tre position Five Way |
3 gånger/sekund |
5.0 (0,28) |
|
4v130p-M5 |
Intag = utlopp = m5 |
Tre position Five Way |
3 gånger/sekund |
5.0 (0,28) |
|
4V110-06 |
Intag = utlopp = g1/8 |
2 Position 5 Way |
5 gånger/sekund |
12.0 (0,67) |
|
4V120-06 |
Intag = utlopp = g1/8 |
2 Position 5 Way |
5 gånger/sekund |
12.0 (0,67) |
|
4V130C-06 |
Intag = utlopp = g1/8 |
Tre position Five Way |
3 gånger/sekund |
9,0 (0,50) |
|
4V130E-06 |
Intag = utlopp = g1/8 |
Tre position Five Way |
3 gånger/sekund |
9,0 (0,50) |
|
4v130p-06 |
Intag = utlopp = g1/8 |
Tre position Five Way |
3 gånger/sekund |
9,0 (0,50) |
|
4v210-06 |
Intag = utlopp = g1/8 |
2 Position 5 Way |
5 gånger/sekund |
14,0 (0,78) |
|
4v220-06 |
Intag = utlopp = g1/8 |
2 Position 5 Way |
5 gånger/sekund |
14,0 (0,78) |
|
4V230C-06 |
Intag = utlopp = g1/8 |
Tre position Five Way |
3 gånger/sekund |
12.0 (0,67) |
|
4V230E-06 |
Intag = utlopp = g1/8 |
Tre position Five Way |
3 gånger/sekund |
12.0 (0,67) |
|
4v230p-06 |
Intag = utlopp = g1/8 |
Tre position Five Way |
3 gånger/sekund |
12.0 (0,67) |
|
4v210-08 |
Inlopp = outlet = g1/4 avgas = g1/8 |
2 Position 5 Way |
5 gånger/sekund |
16.0 (0,89) |
|
4v220-08 |
Inlopp = outlet = g1/4 avgas = g1/8 |
2 Position 5 Way |
5 gånger/sekund |
16.0 (0,89) |
|
4V230C-08 |
Inlopp = outlet = g1/4 avgas = g1/8 |
Tre position Five Way |
3 gånger/sekund |
12.0 (0,67) |
|
4V230E-08 |
Inlopp = outlet = g1/4 avgas = g1/8 |
Tre position Five Way |
3 gånger/sekund |
12.0 (0,67) |
|
4v230p-08 |
Inlopp = outlet = g1/4 avgas = g1/8 |
Tre position Five Way |
3 gånger/sekund |
12.0 (0,67) |
|
4v310-08 |
Intag = utlopp = g1/4 |
2 Position 5 Way |
4/sek |
25.0 (1.40) |
|
4v320-08 |
Intag = utlopp = g1/4 |
2 Position 5 Way |
4/sek |
25.0 (1.40) |
|
4V330C-08 |
Inlopp = outlet = g3/8 avgas = g1/4 |
Tre position Five Way |
3 gånger/sekund |
18.0 (1.00) |
|
4V330E-08 |
Inlopp = outlet = g3/8 avgas = g1/4 |
Tre position Five Way |
3 gånger/sekund |
18.0 (1.00) |
|
4v330p-08 |
Inlopp = outlet = g3/8 avgas = g1/4 |
Tre position Five Way |
3 gånger/sekund |
18.0 (1.00) |
|
4v310-10 |
Intag = utlopp = g1/4 |
2 Position 5 Way |
4/sek |
30 (1.68) |
|
4v320-10 |
Intag = utlopp = g1/4 |
2 Position 5 Way |
4/sek |
30 (1.68) |
|
4V330C-10 |
Inlopp = outlet = g3/8 avgas = g1/4 |
Tre position Five Way |
3 gånger/sekund |
18.0 (1.00) |
|
4V330E-10 |
Inlopp = outlet = g3/8 avgas = g1/4 |
Tre position Five Way |
3 gånger/sekund |
18.0 (1.00) |
|
4v330p-10 |
Inlopp = outlet = g3/8 avgas = g1/4 |
Tre position Five Way |
3 gånger/sekund |
18.0 (1.00) |
|
4V410-15 |
Intag = utlopp = g1/2 |
2 Position 5 Way |
3 gånger/sekund |
50,0 (2.79) |
|
4V420-15 |
Intag = utlopp = g1/2 |
2 Position 5 Way |
3 gånger/sekund |
50,0 (2.79) |
|
4V430C-15 |
Intag = utlopp = g1/2 |
Tre position Five Way |
3 gånger/sekund |
30 (1.68) |
|
4V430E-15 |
Intag = utlopp = g1/2 |
Tre position Five Way |
3 gånger/sekund |
30 (1.68) |
|
4v430p-15 |
Intag = utlopp = g1/2 |
Tre position Five Way |
3 gånger/sekund |
30 (1.68) |
Vanliga frågor:
1. Hur snabbt är frekvensen för 4V -serien Solenoid Valve 5 -sätt?
Max actionfrekvens 5 gånger/sekund.
2. Kan 4V -serien Solenoid Valve 5 -sätt slås på länge?
Ja, vår spole är 100% ed.
3. Hur kan man förbättra livslängden för 4V -magnetventiler?
Föreslagen oljevattenavskiljare för filtrering av fukt och föroreningar i luften
4. Kommer magnetventilen att blockera luftslangen eller foggränssnittet?
Det kommer inte att hända eftersom spolen kan justeras genom att skruva loss spolmuttern
5. Skillnaden mellan spänning AC och DC?
DC är likström, AC växlar ström. Generellt sett är hushållselektricitet AC220V
