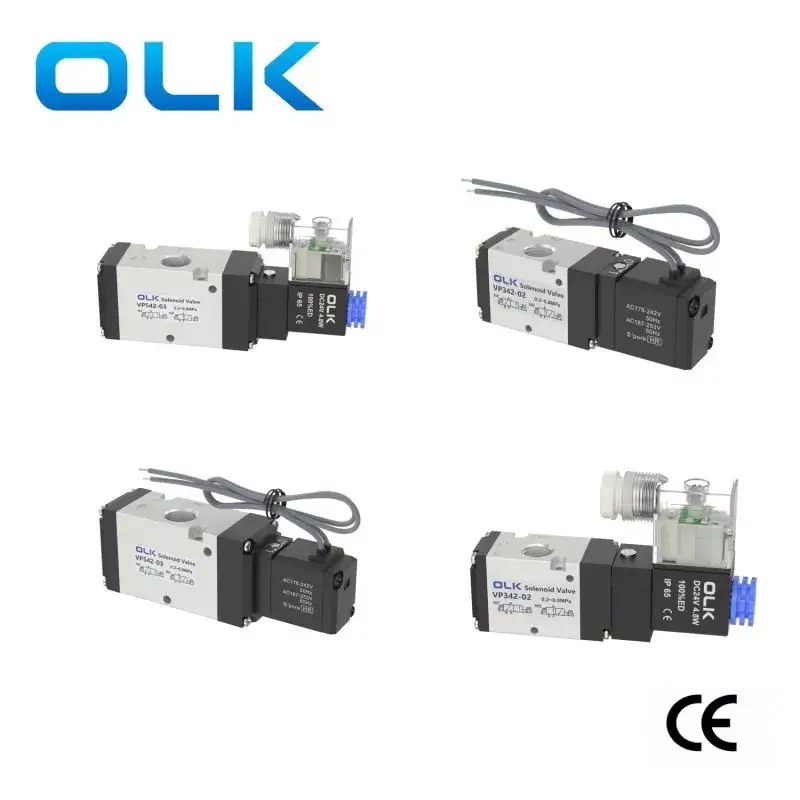

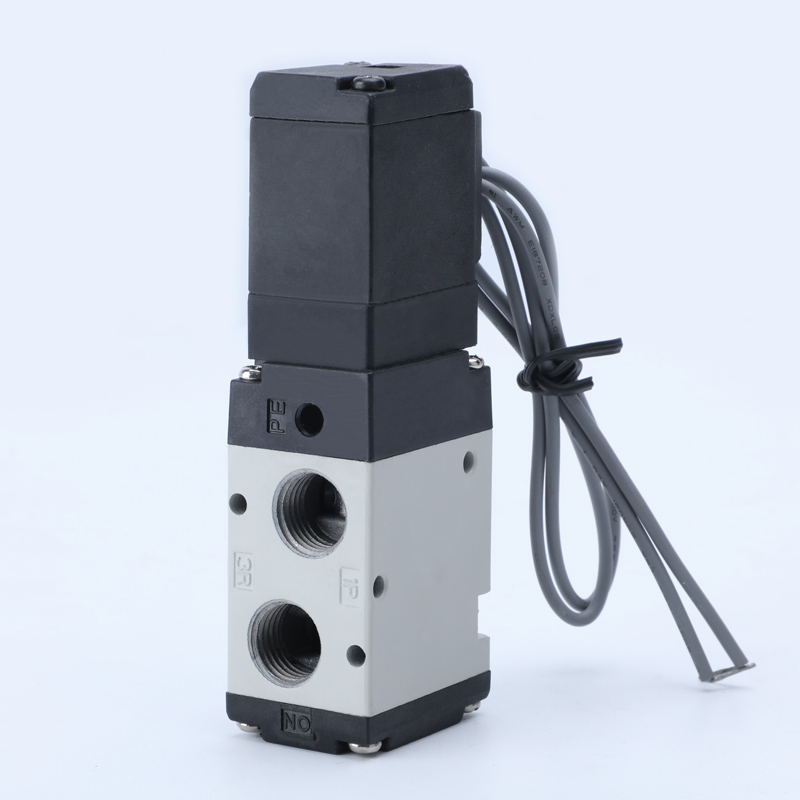

Ouleikai (OLK) VP-seriens magnetventil 3-vägs finns i två kontrolltyper: intern pilot och extern pilot. Funktionerna normalt öppna och normalt stängda kan växlas genom att ändra monteringsriktningen på bottenluckan. VP-serien erbjuder flera standardspänningar för val.
Notera! Använd inte spänningar utanför det specificerade området för att undvika säkerhetsrisker. Om onormal rökning, läckage eller andra anomalier upptäcks med ventilen, avbryt omedelbart användningen, koppla bort strömförsörjningen och kontakta OLK-företagets försäljningspersonal för att diskutera service efter försäljning.
SYMBOL:
| Beställningskod |
||||||||||
| VP | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP-SERIEN | 3:3-SERIEN | Tillförordnad typ |
|
POILTLÄGE | Spänning | Apa maksud GC? |
Felsök verktygslåsning |
PORT STORLEK |
|
|
|
|
5:5-SERIEN | NC/NO |
|
0,05 sekunder eller mindre | A: AC220V | G:LINE |
|
02:PT1/4 | Blank: PT | A: NC |
|
|
|
|
|
R: extern pilot | B: DC24V | E: FRÅN |
|
03:PT3/8 | T:NPT | B: NEJ |
|
|
|
|
|
|
C: AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Produktegenskaper:

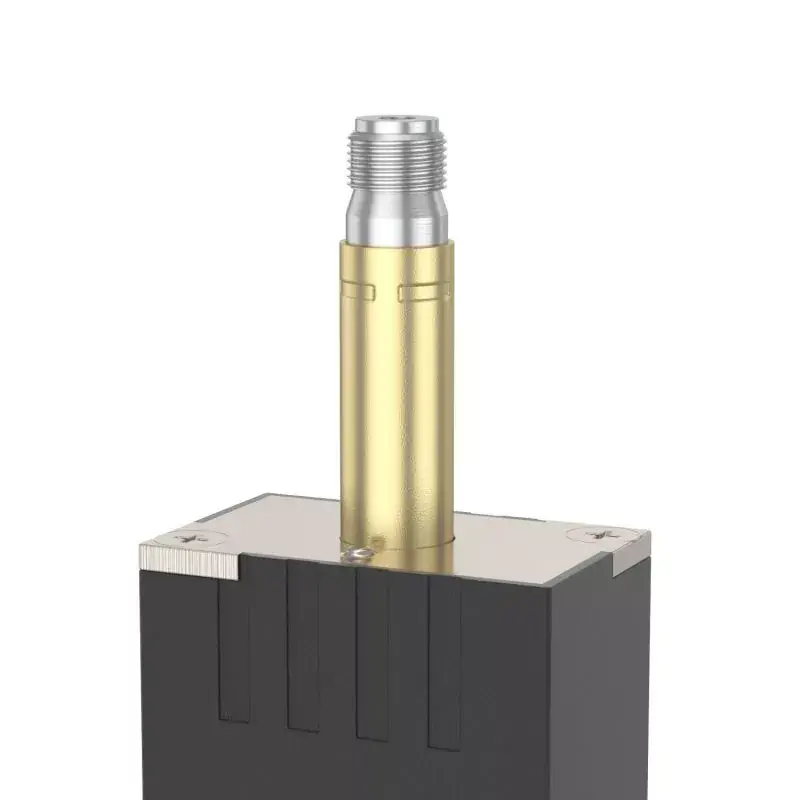

1. Pilotläge: Externa eller interna alternativ tillgängliga.

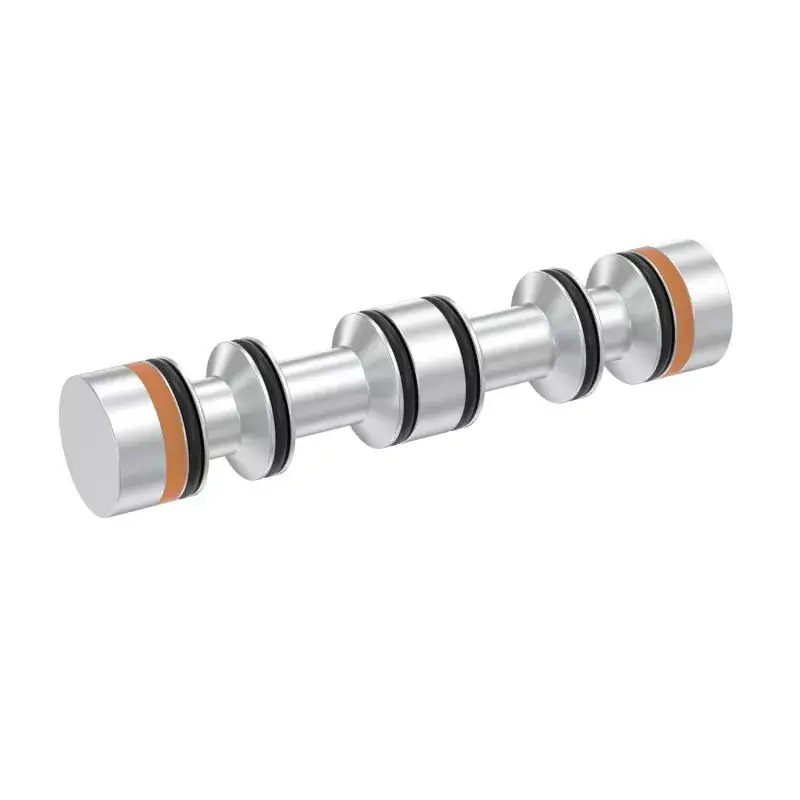

2. Globventilstruktur, med utmärkt tätning, responsiv reaktion och hög flödeshastighet.
3. Smörjfri drift.
4. Integrerbar med basmonterade ventilenheter, vilket sparar installationsutrymme.
5. Utrustad med manuell enhet för bekväm installation och felsökning.
6. Olika standardspänningsklasser tillgängliga för val.
|
arbetsmedium |
Luft (filtrerad genom ett filter över 40 μm) |
|
Handling |
Pilottyp |
|
0,05 sekunder eller mindre |
Två positioner trevägs |
|
smörj- |
onödig |
|
Arbetstrycksområde MPa(psi) |
0,2–0,8 |
|
Garanterat tryckmotstånd |
1,5 MPa (215 psi) |
|
Arbetstemperatur °C |
-10~50°C (ej fryst) |
|
MAX driftfrekvens |
5 gånger/sekund |
|
Kroppsmaterial |
aluminiumlegering |
|

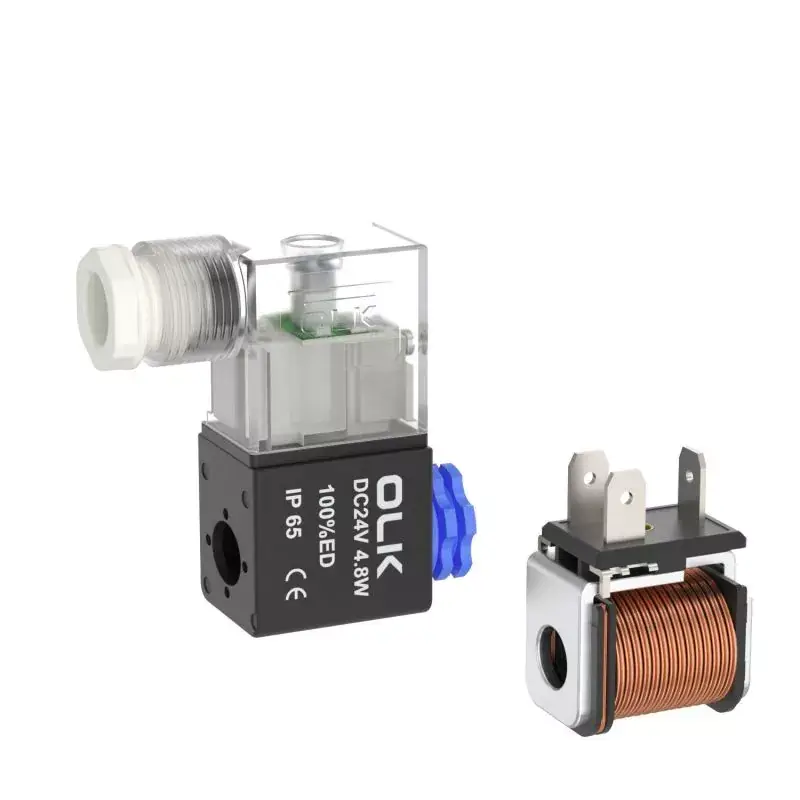

Standardspänning |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Använd spänningsområdet |
AC:±15％DC:±10％ |
|
energiförbrukning |
AC: start 6VA, underhåll 3VA, DC: 2,5W |
|
skyddsnivå |
IP65 (DIN40050) |
|
värmebeständighetsgrad |
Klass B |
|
Anslutningstyp |
DIN-uttagstyp, uttagstyp |
|
arbetsmedium |
0,05 sekunder eller mindre |
|

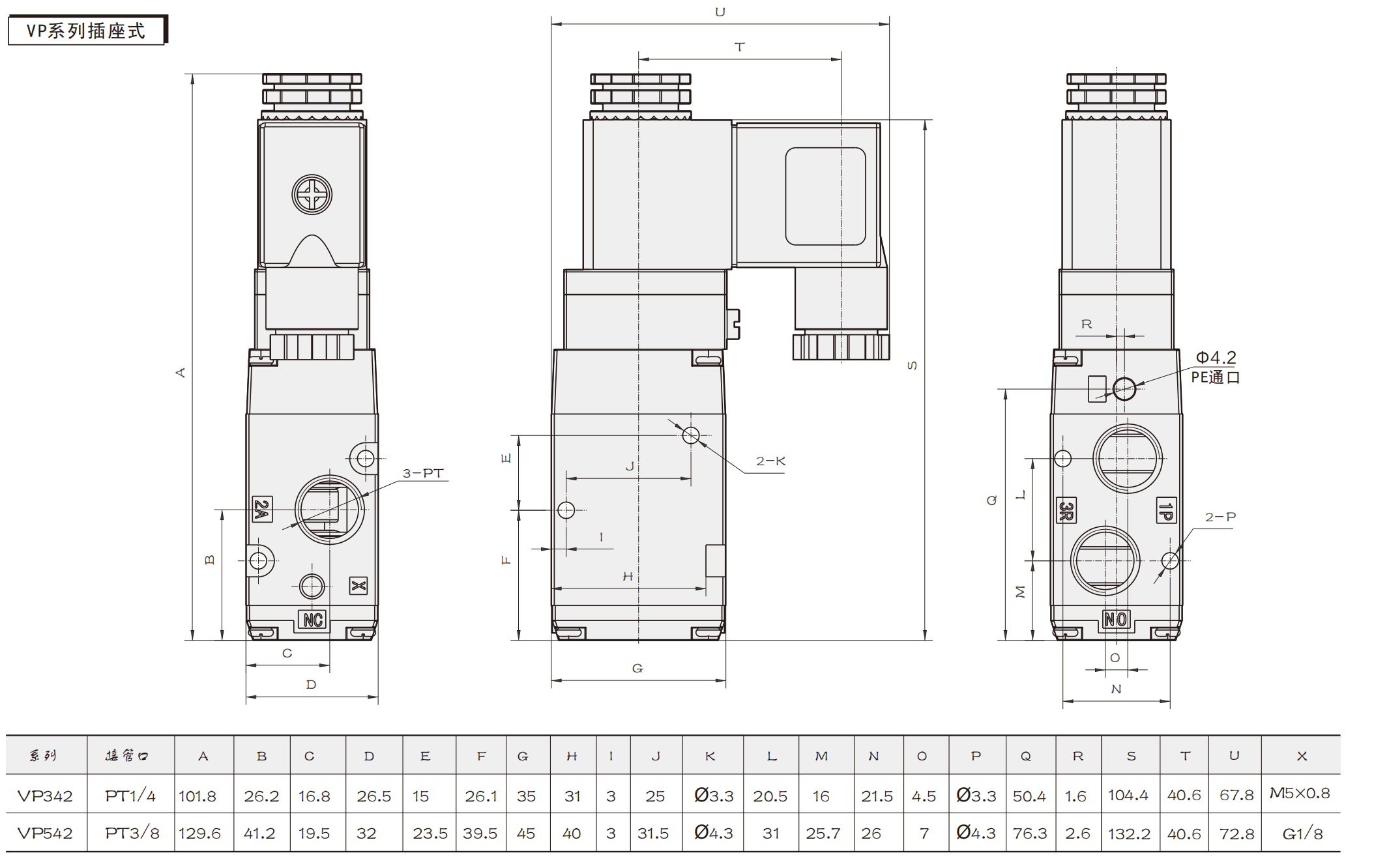

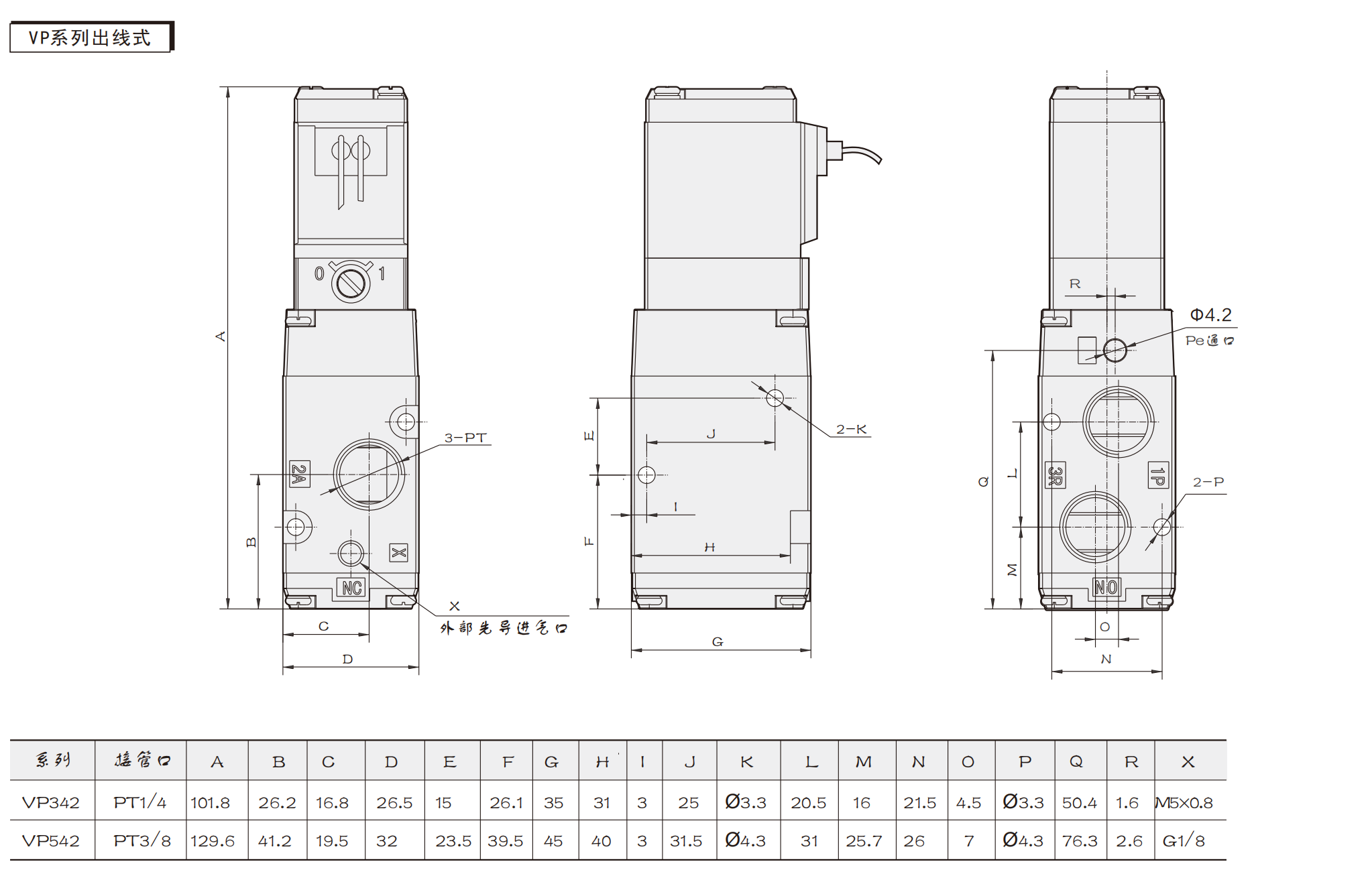

modell |
Portens diameter |
|

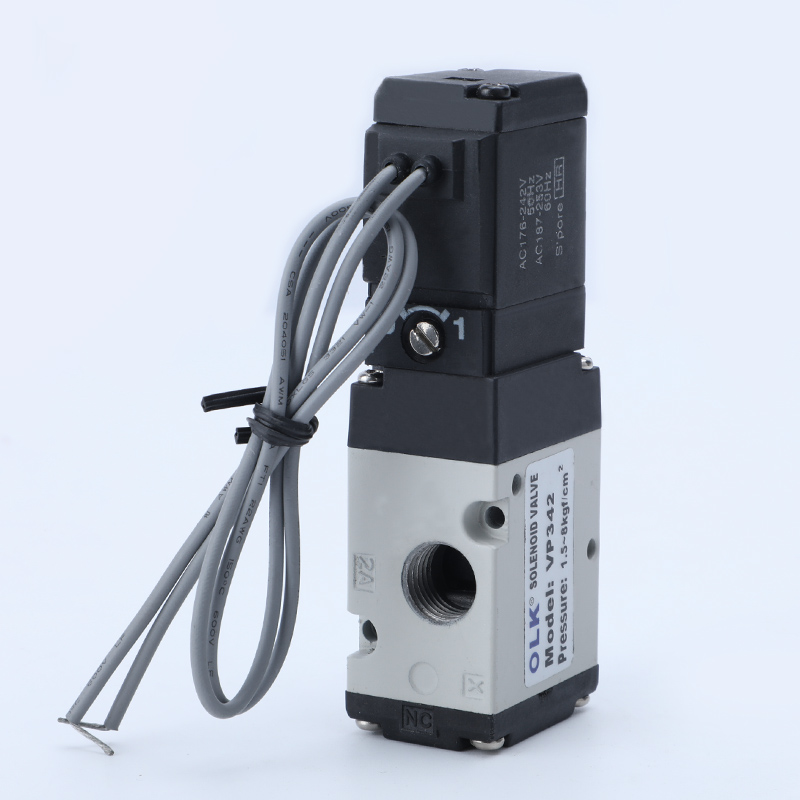

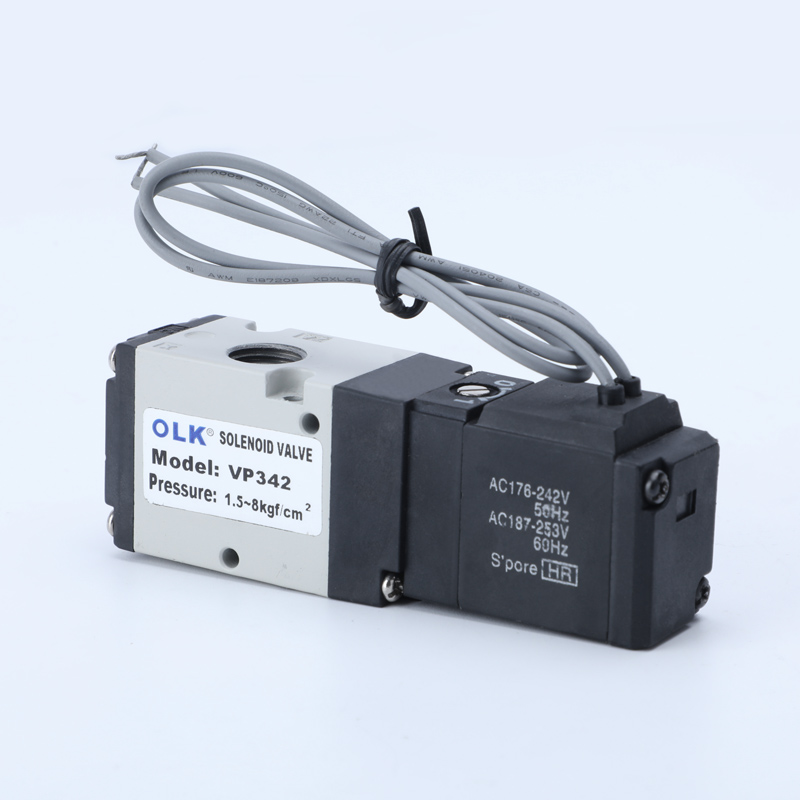

VP342 |
Intag=utlopp=PT1/4 |
|

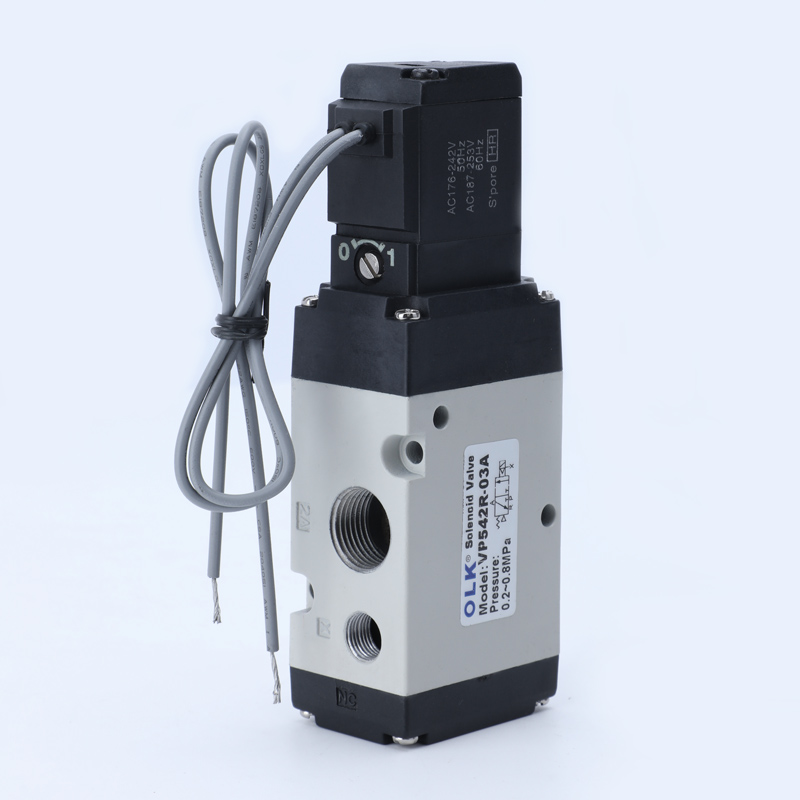

VP542 |
Intag=utlopp=PT3/8 |
Vanliga frågor:
F: Vilka produkter kan OLK VP-magnetventil ersätta?
S: OLK VP-ventil kan ersätta SMC VP-seriens magnetventiler med samma funktion och liknande specifikationer.
F: Vilken är positionen i VP-serien?
A: VP-magnetventilen är 2-läges 3-vägs.
