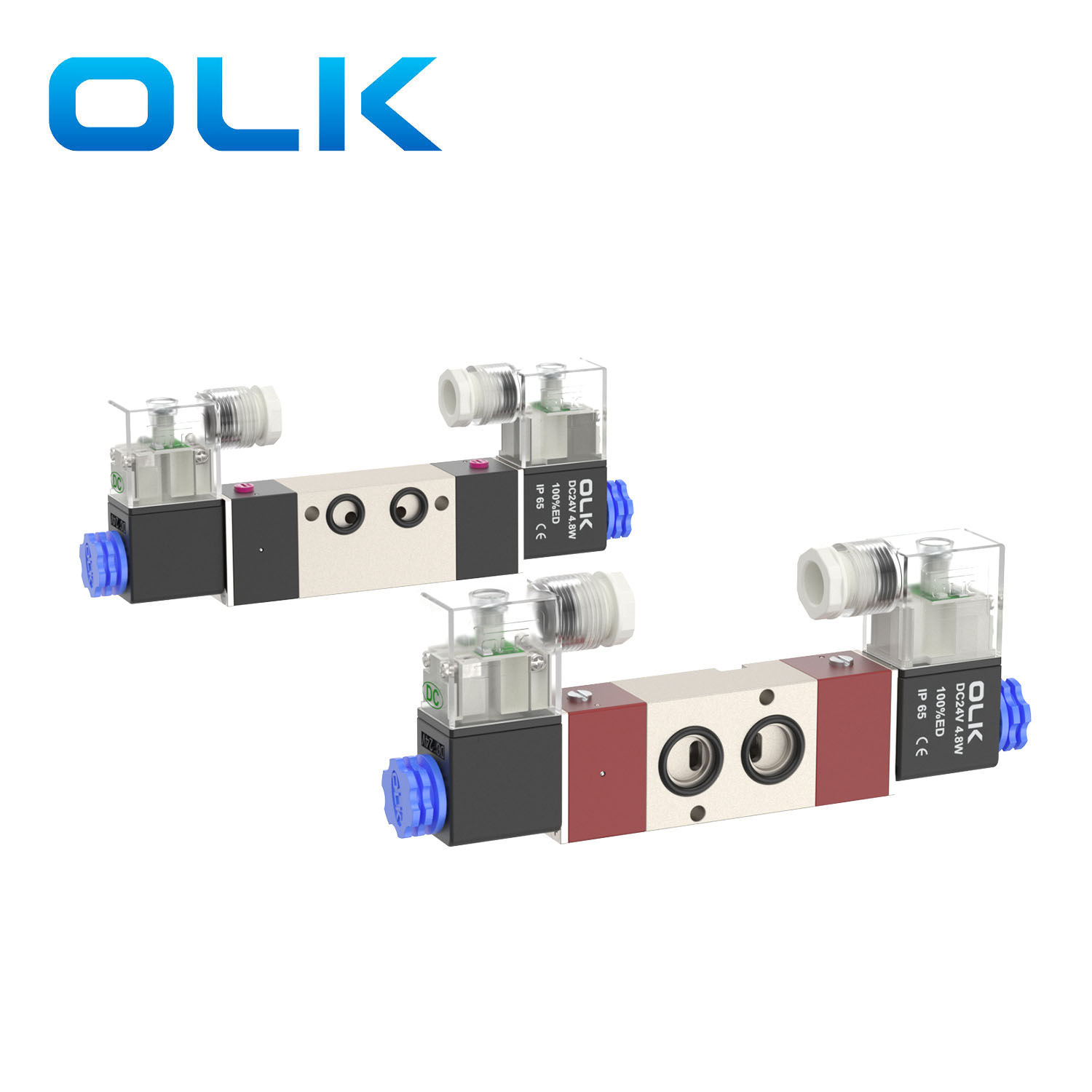

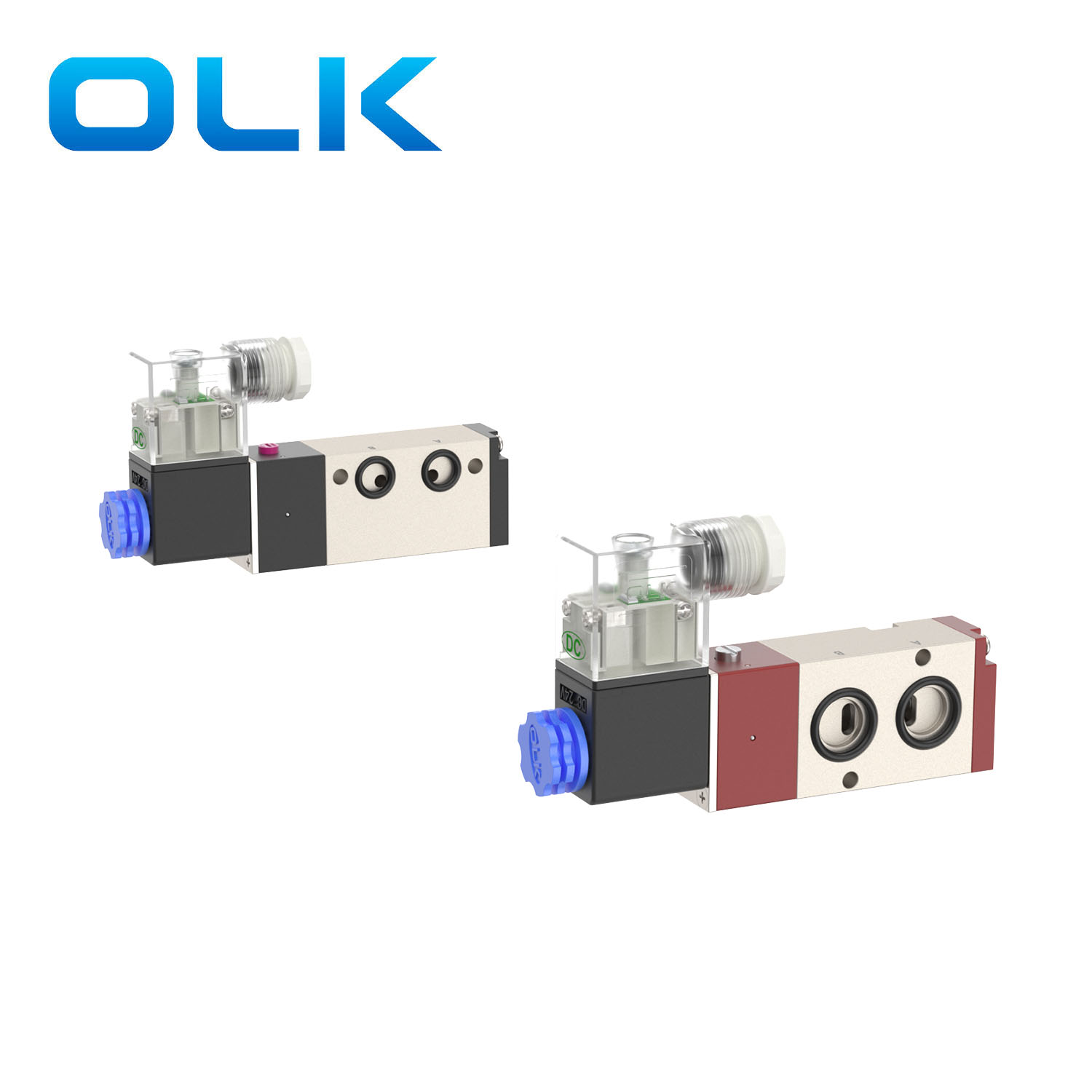

4M-serien magnetventil 5-vägs

Model:4M210-08

OLK är en av de berömda tillverkarna och leverantörerna av pneumatiska magnetventiler i Kina. Vår fabrik är specialiserad på tillverkning av 4M-seriens magnetventil 5-vägs. Välkommen att köpa 4M-serien magnetventil 5-vägs från OLK. Varje förfrågan från kunder besvaras inom 24 timmar.

Skicka förfrågan

Produktbeskrivning

Ouleikai (OLK) 4M-serien av direktförsäljning av tvåläges femvägs magnetventiler använder pilotstyrd kontroll, med snabb svarshastighet och pålitlig drift, lämplig för styrning av dubbelverkande cylindrar. Spolen kommer med ED-logotypen, vilket möjliggör kontinuerlig strömförsörjning under längre perioder. Den dubbla tvålägesmagnetventilen har en minnesfunktion. Den förtjockade ventilkroppen genomgår hård oxidation för att förbättra ythårdheten. Innan användning, inspektera ventilen och rörledningen för att säkerställa att de är intakta och läckfria för att undvika att påverka ventilens normala funktion.

4M-seriens magnetriktningsventil är en variant av 4V-magnetventilen, med samma funktionsprincip som 4V. Baserat på olika installationskrav har ventilen i 4M-serien modifierat vissa gränssnitt och monteringshålsdimensioner. Ouleikai (OLK) företag erbjuder en mängd olika specifikationer och modeller för att möta olika kunders behov och tillhandahåller anpassningsbara tjänster.

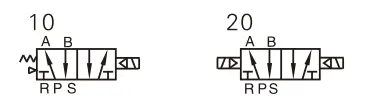

SYMBOL:

Beställningskod
4M:	3	10	10	A
4M:2 position 5-vägs magnetventil (NAMRU)	KODA	Typ av ventil	PORT STORLEK	Spänning	Ledningsmetod
	1:100-SERIEN	10:enkel magnetventilstyrning 5/2-vägs	M5:M5	A: AC220V	Blank: DIN
	2:200-SERIEN	20:dubbel magnetventilstyrning 5/2-vägs	06:G1/8	B: DC24V	L: Linje
	3:300 SERIE		08:G1/4	C: AC110V
			10:G3/8	E: AC24V
				F: DC12V

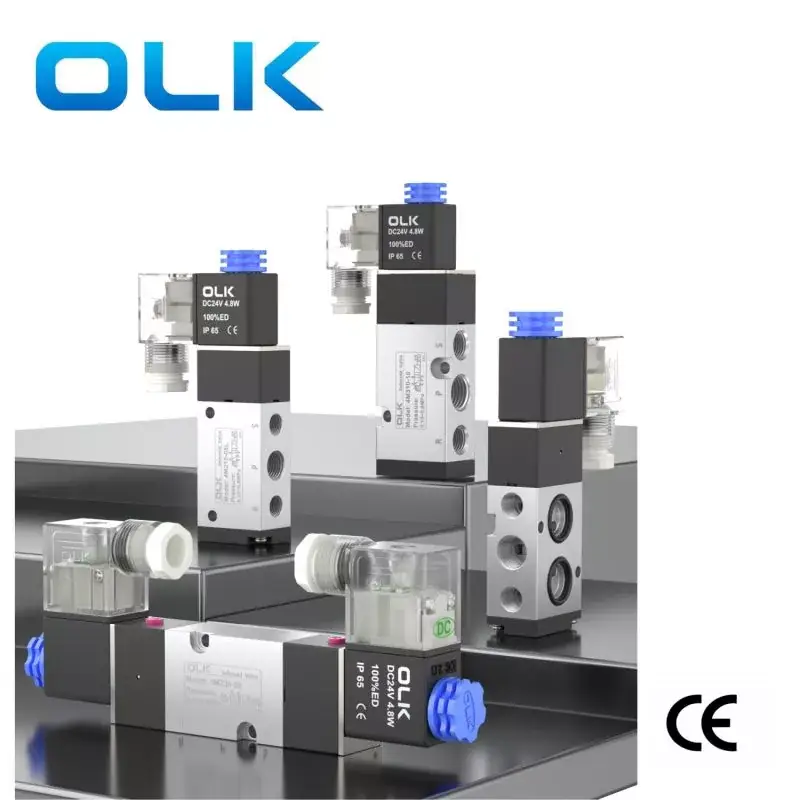

OULEIKAI med snabb svarshastighet 4M magnetventil 5-vägs CE-CERTIFIKAT Produktegenskaper

Produktegenskaper:

1. Internt pilotstyrd struktur.

2. Kolvliknande struktur, med utmärkt tätning och lyhörd reaktion.

3. Dubbelhuvud tvåläges magnetventil med minnesfunktion.

4. Dubbelhuvud tvåläges magnetventil med minnesfunktion.

5. Invändiga hål bearbetade med speciella tekniker, vilket resulterar i minimalt friktionsmotstånd, lågt startlufttryck och förlängd livslängd.

6. Smörjfri drift.

7. Montering av sidoplatta, möjliggör direkt anslutning till manöverkomponenter.

8. Utrustad med manuell enhet för bekväm installation och felsökning.

9. Olika standardspänningsnivåer tillgängliga för val.

4M-seriens magnetventil 5-vägs Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 μm)
Handling	Pilottyp
antal positioner	2 position 5 väg
smörj-	onödig
Arbetstrycksområde MPa(psi)	0,15–0,8(21~114)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Arbetstemperatur °C	-20-70
Kroppsmaterial	aluminiumlegering
Standardspänning	AC220V, AC110V, AC24V, DC24V, DC12V
Använd spänningsområdet	AC:±15％DC:±10％
energiförbrukning	AC: 6VA DC: 4,8W
skyddsnivå	IP65 (DIN40050)
värmebeständighetsgrad	Klass B
Anslutningstyp	DIN-uttagstyp, uttagstyp
Excitationstid	0,05 sekunder eller mindre

4M magnetventil 5-vägs CE-CERTIFIKAT olika parametrar

modell	Portens diameter	MAX driftfrekvens	Flödes tvärsnittsarea mm² (CV-värde)
4M210-06	Intag=G1/8	5 gånger/sekund	14,0 (0,78)
4M220-06	Intag=G1/8	5 gånger/sekund	14,0 (0,78)
4M210-08	Insug = G1/4 Avgas = G1/8	5 gånger/sekund	16,0 (0,89)
4M220-08	Insug = G1/4 Avgas = G1/8	5 gånger/sekund	16,0 (0,89)
4M310-08	Insug=G3/8 Avgas=G1/4	4/sek	25,0(1,40)
4M320-08	Insug=G3/8 Avgas=G1/4	4/sek	25,0(1,40)

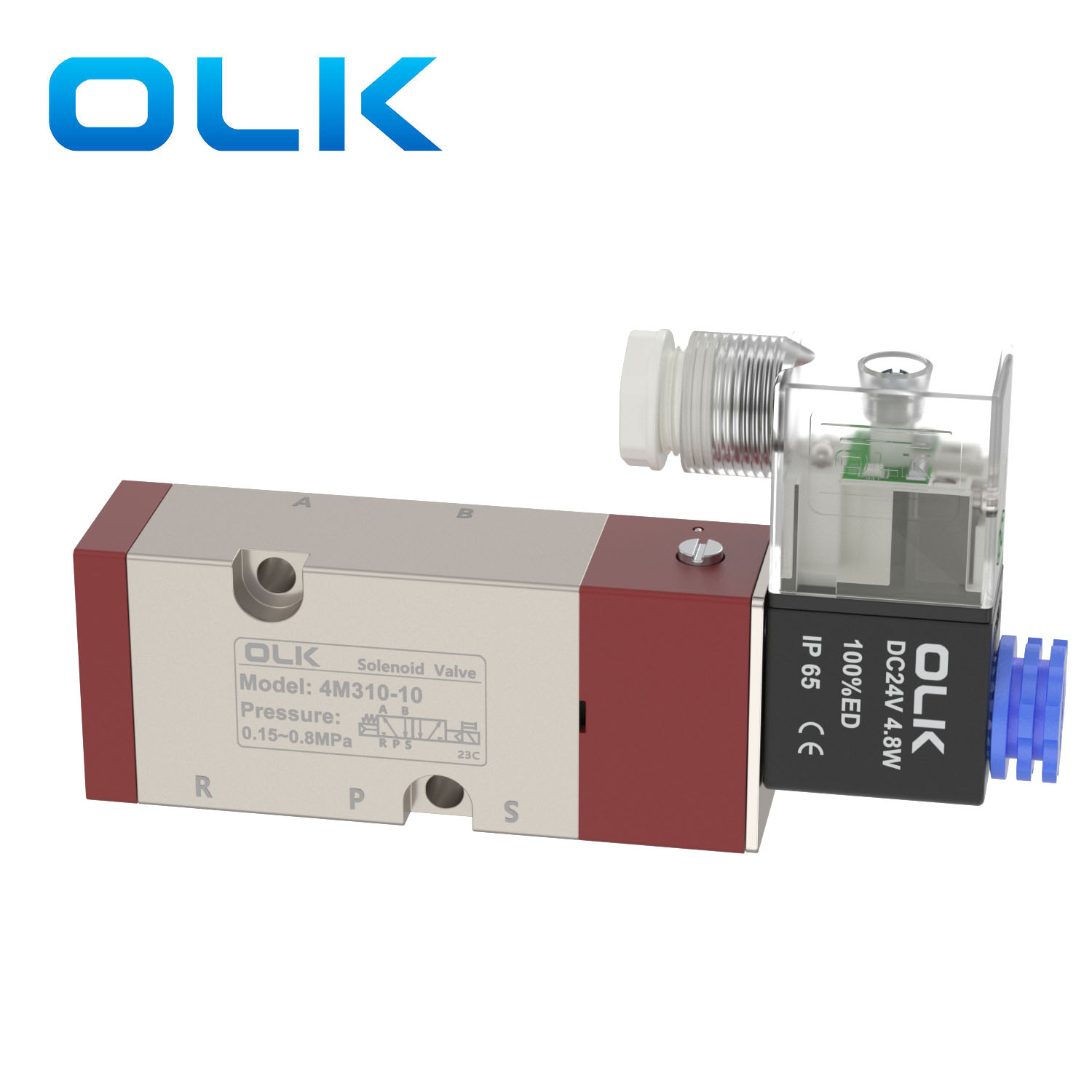

4M310-10	Intag=G1/4	4/sek	30(1,68)
4M320-10	Intag=G1/4	4/sek	30(1,68)
