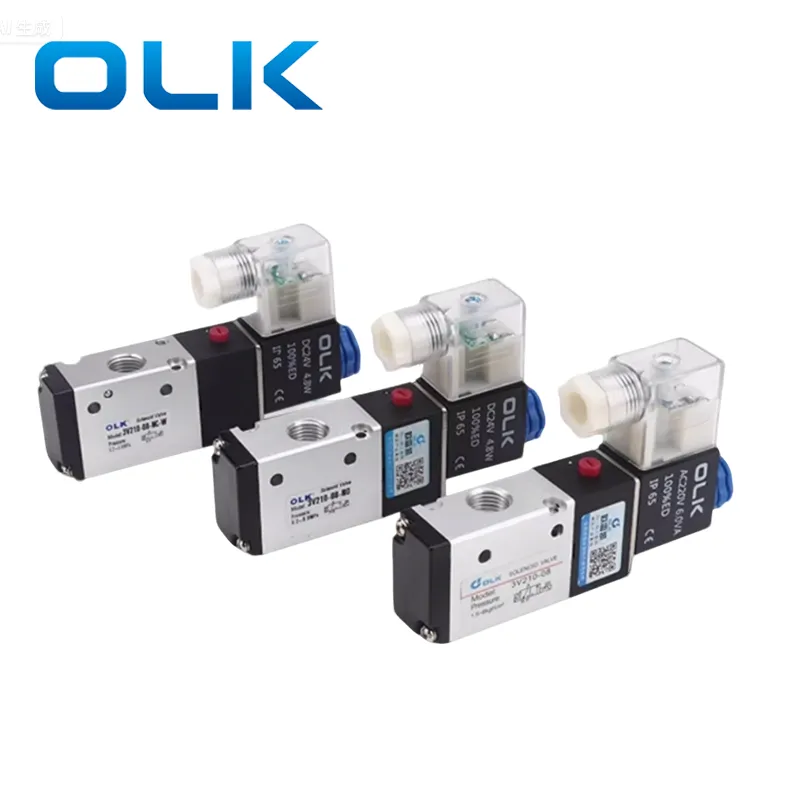

3V/4V extern pilot

OLK är en av de berömda China 3V/4V externa pilotmagnetventilstillverkarna och leverantörerna. Vår fabrik är specialiserad på tillverkning av 4V extern pilotpneumatisk ventil. Välkommen att köpa 3V extern pilotventil för system från OLK. Varje begäran från kunder svaras inom 24 timmar.

Skicka förfrågan

Produktbeskrivning

Karakteristiken för 3V/4V extern pilotmagnetventil är att 3V/4V magnetventilens kroppsstruktur är komplex, vilket kräver att en separat extern kontrollluftkälla introduceras i ventilkroppen. Positionerna för den pneumatiska kontrollen varierar mellan olika märken, med några belägna på pilothuvudet. OLK har ett luftinlopp vid p-porten på ventilkroppen, som är externt ansluten till en port för att aktivera spolen. Denna konstruktion möjliggör drift under extremt lågt tryck eller till och med vakuumförhållanden, vilket gör den lämplig för applikationer med instabil lufttillförsel, vakuummiljöer eller lågtryckssystem som kräver ytterligare kontrollkällor-till exempel vakuumutrustning, lågtryckspneumatiska cylindrar eller explosiva atmosfärer.

För 3V extern pilotmagnetventil kategoriseras de externa pilotinloppsportarna i främre pilot- och bakpilot baserat på deras positioner på ventilkroppen. Fördelen med bakre pilotering är att den erbjuder mer utrymme och ett renare utseende och undviker alltför tät närhet till magnetventilen.

Särdrag: En ytterligare kontrollluftkälla behövs i vakuum- eller lågtryckssystem.

Notera:

Pilotporten måste vara ansluten till en luftkälla för positiv tryck!

Inloppet kan anslutas till negativt tryck för kontroll.

Luftförsörjning krävs för att växla riktning.

PUNKT	Extern pilothamn	PUNKT	Extern pilothamn
3V110-M5/06	M5	4V110-M5/06	M5
3V120-06/08		4V120-M5/06
3V210-06/08		4V130/M5/06
3V220-06/08		4V210-06/08
3V310-08/10		4V220-06/08
3V320-08/10		4V230-06/08
3V410-15	G1/8	4V310-08/10
3V420-15	G1/8	4V320-08/10
		4V330-08/10
		4V410-15	G1/8
		4V420-15
		4V430-15

Extern pilot vs intern pilot Solenoid Valve: Differences & Application Scenarios

Punkt

Inre pilot

Externt pilot

Luftkälla

Använder ventilens egen P -port (inlopp) som pilotluftkälla

Introducerar kontrollluftkälla från en extern port

Strukturell enkelhet

Enklare struktur, vanligtvis används för standardapplikationer

Lite mer komplex struktur, kräver extern lufttillförsel

Min starttryck

Kräver ett högre minimitryck för att fungera (t.ex. 0,15–0,2 MPa)

Kan användas i extremt lågt tryck eller till och med vakuumförhållanden

Applikationsscenario

Lämplig för miljöer med stabilt luftförsörjningstryck, t.ex. standardiserade fabriksautomationssystem

Idealisk för instabila trycksystem, vakuummiljöer eller lågtryckssystem som kräver extern pilotluft

Felrisk

Kan misslyckas med att aktivera om inloppstrycket är otillräckligt

Oberoende pilotluftkälla gör manövrering mer pålitlig

Vanliga frågor:

Vad är pilotluftportstorleken för OLK -märket 3V/4V externa pilotmagnetventiler?

Den mest pilotportstorleken för både 3V och 4V är M5.

3V/4V magnetventil 400 serie är G1/8.

I vilka applikationer kan 3V/4V externa pilotmagnetventiler användas?

På grund av behovet av en extern kontrollluftkälla kan externa pilotmagnetventiler användas i vakuumutrustning, lågtrycks pneumatiska cylindrar och explosiva miljöer
