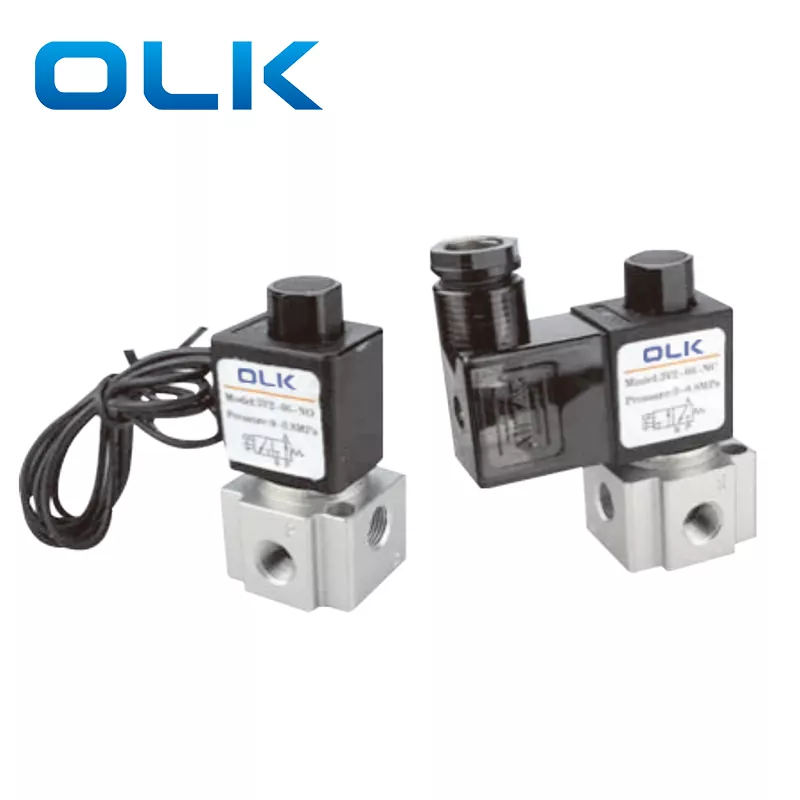

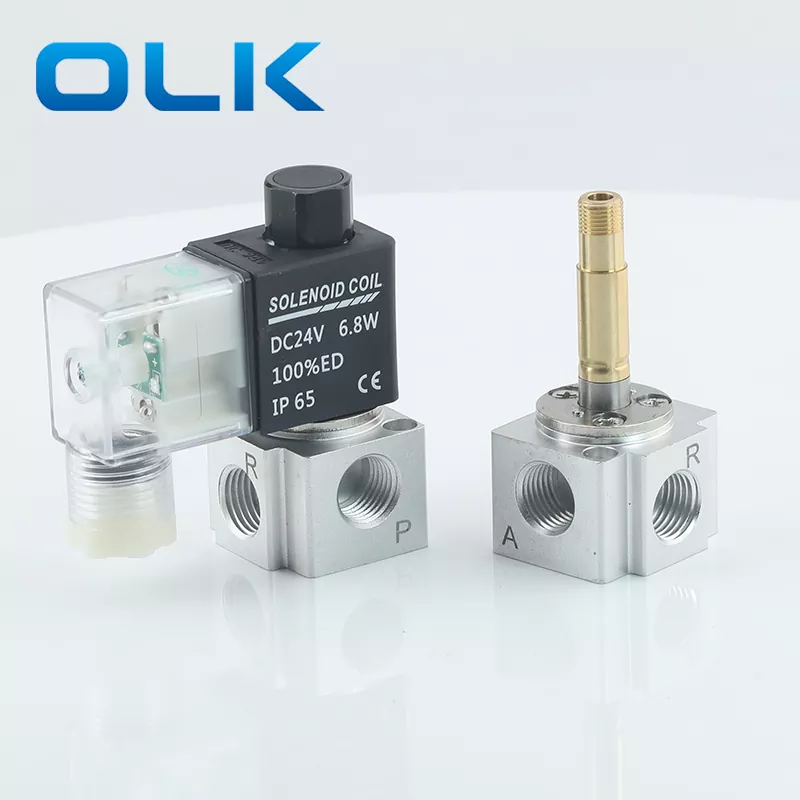

3V2 magnetventilen är liten, lätt och lätt att installera. Dess kropp är gjord av starkt aluminium, som motstår rost och skador. Ventilen använder en pålitlig magnetspole med alternativ för DC12V, DC24V, AC110V eller AC220V effekt.
Denna magnetventil av märket OLK 3V2 fungerar bra för luftkontroll med medelstort flöde. Den växlar snabbt, drar lite ström och håller länge. Den kan vara normalt stängd (NC), normalt öppen (NO) eller dubbelmagnet. Det används ofta i automationslinjer, förpackningsmaskiner, tryckmaskiner och livsmedelsmaskiner. Den lilla storleken gör den perfekt för trånga utrymmen.
1.Direktverkande struktur med känslig omkoppling.
2. Normalt stängda (NC) och normalt öppna (NO) typer tillgängliga.
3. Koaxial avstängningsdesign för bra tätning och stort flöde.
4. Ingen smörjning krävs.
3V3: högt flöde, passar för flera cylindrar eller högflödesapplikationer.
6. Flera standardspänningsalternativ tillgängliga.
|
Beställningskod |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Modell |
Koda |
|
Portstorlek |
Tillförordnad typ |
Standardspänning |
Elektrisk ingång |
Typ av tråd |
|
|
3V:2 läge 3-vägs |
2:2-serien |
|
06:G1/8 |
NC: normalt stängt |
A: AC220V |
Blank: DIN typ |
Blank: G |
|
|
|
|
|
08:G1/4 |
NEJ: normalt öppet |
B: DC24V |
I: Linjetyp |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Modell |
3V206 |
3V208 |
|
Arbetsmedium |
Luft (filtrerad med 40 μm eller högre filter) |
Luft (filtrerad med 40 μm eller högre filter) |
|
Tillförordnad typ |
Direkt skådespeleri |
|
|
Portstorlek |
G1/8 |
G1/4 |
|
Position & sätt |
2 Position 3-vägs |
|
|
Effektivt område |
3,2 mm²(Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Smörjning |
Krävs inte |
|
|
Driftstryckintervall |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Bevistryck |
1,5 MPa (215 psi) |
|
|
Driftstemperatur (℃) |
-20 ~ 70 |
|
|
Kroppsmaterial |
Aluminiumlegering |
|
|
Standardspänning |
AC220V AC110 AC24V DC24V DC12V |
|
Spänningsområde |
AC：±15% DC:±10% |
|
Energiförbrukning |
AC:7VA DC:7,0W |
|
Skyddsklass |
IP65(DIN40050) |
|
Isoleringsgrad |
B nivå |
|
Anslutningstyp |
3V:2 läge 3-vägs |
|
Min. Excitationstid |
0,05 sek |
|

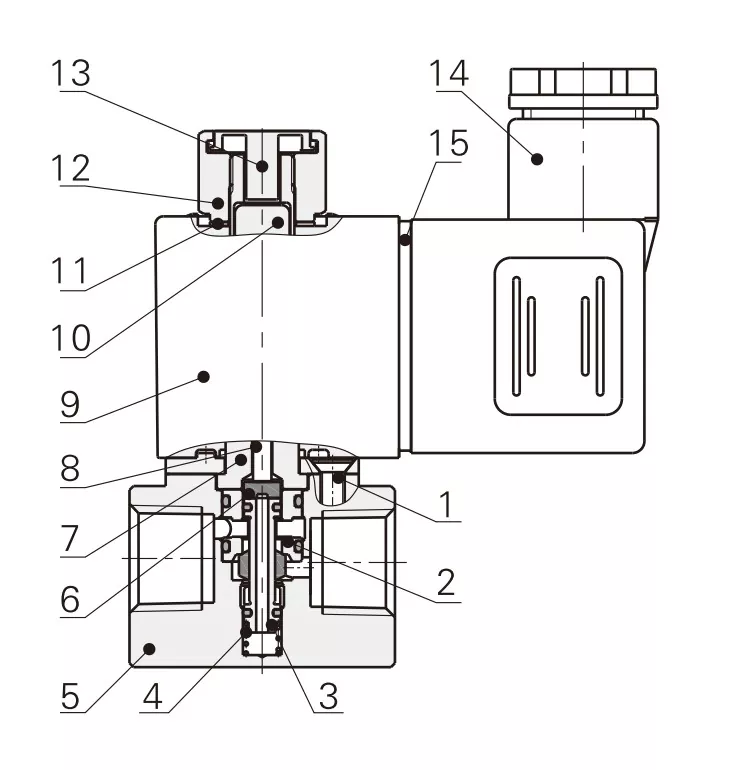

Inga. |
Namn |
|
1 |
Försänkt skruv |
|
2 |
Distanshylsa |
|
3 |
Kärnmontering |
|
4 |
Fjädra |
|
5 |
Kropp |
|
6 |
Packning |
|
7 |
Solenoid montering |
|
8 |
Kolvstång |
|
9 |
Spole |
|
10 |
Rörlig järnkärna |
|
11 |
Fast bricka |
|
12 |
Fast mutter |
|
13 |
Manuell knapp |
|
14 |
Terminal |
|
15 |
Terminalpackning |
|
Punkt |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Arbetsmedium |
Luft |
Luft, Vatten, Olja |
Luft |
Luft |
|
Ursprungligt tillstånd: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
Aktiveringstyp |
Direkt skådespeleri |
Direkt skådespeleri |
Direkt skådespeleri |
Direkt skådespeleri |
|
Portstorlek |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Position & sätt |
3 Port 2 Position |
2 Port 2 Position |
3 Port 2 Position |
3 Port 2 Position |
|
Smörjning |
Ej obligatoriskt |
Ej obligatoriskt |
Ej obligatoriskt |
Ej obligatoriskt |
|
Arbetstryck |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Bevistryck |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Öppningsstorlek |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (stort luftflöde) |
F: Vad är den största skillnaden mellan 3V2 och 3V3 magnetventiler?
A: 3V2: mellanflöde, passar för litet pneumatiskt styrsystem
3V3: högt flöde, passar för flera cylindrar eller högflödesapplikationer.
Strukturskillnad: 3V3 har en större kropp och klarar högre tryck och flöde.
F: Vad är 3V2-magnetventilöppningens storlek?
A: 3V2-06 ventilöppningens storlek är 3,2 mm; 3V2-06 ventilöppningens storlek är 3,4 mm
F: Vilka produkter kan OLK 3V2 ersätta?
S: OLK 3V2 kan ersätta AIRTAC 3V2-seriens magnetventiler med samma funktion och liknande specifikationer.
