3V 4V grenrörsventil

Oavsett om det är en 3V eller 4V pneumatisk magnetventil, förutom den enskilda ventiltypen, kan vi också sätta ihop många magnetventiler. Detta kallas en 3V 4V -grenrörsventil eller magnetventilbas.

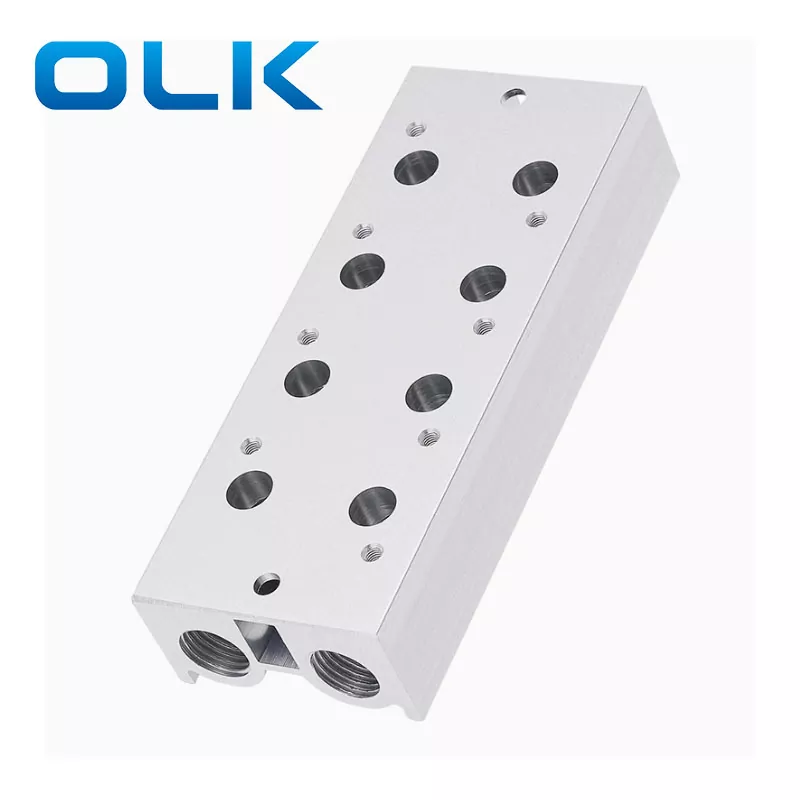

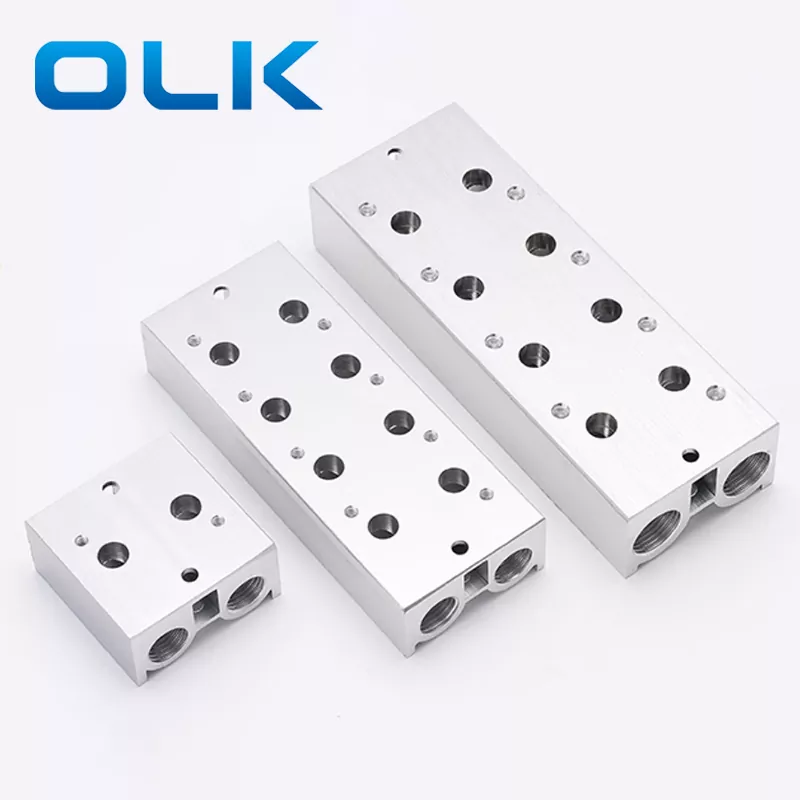

3V 4V grenrörsventil är en platta med många luftvägar. Den har kompakt design. Solenoidventilens basskal kan installera 2 till 20 pneumatiska magnetventiler på ett grenrör. Men antalet positioner på grenröret kan inte ändras.

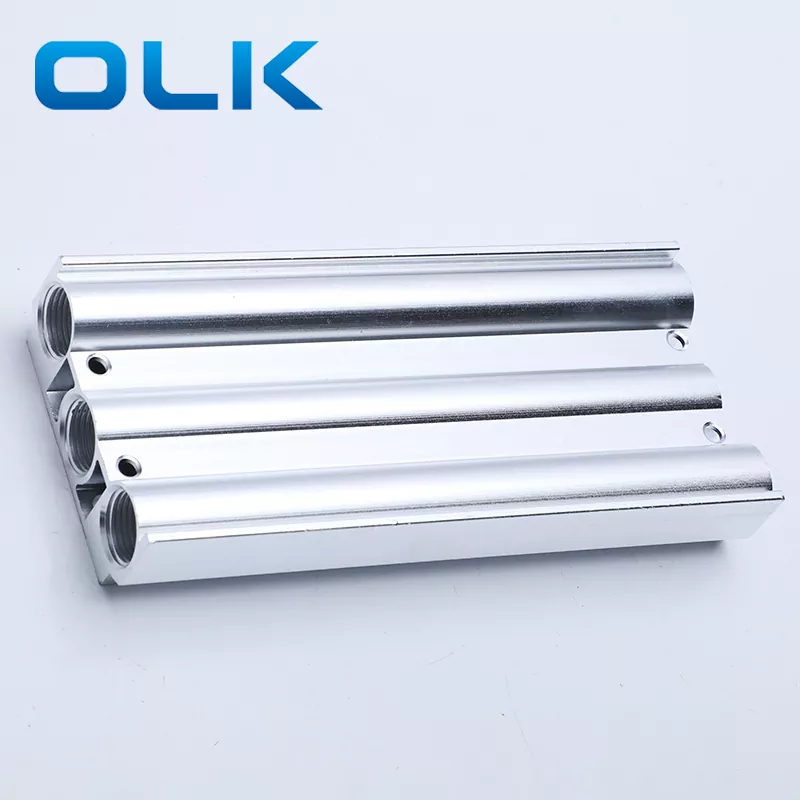

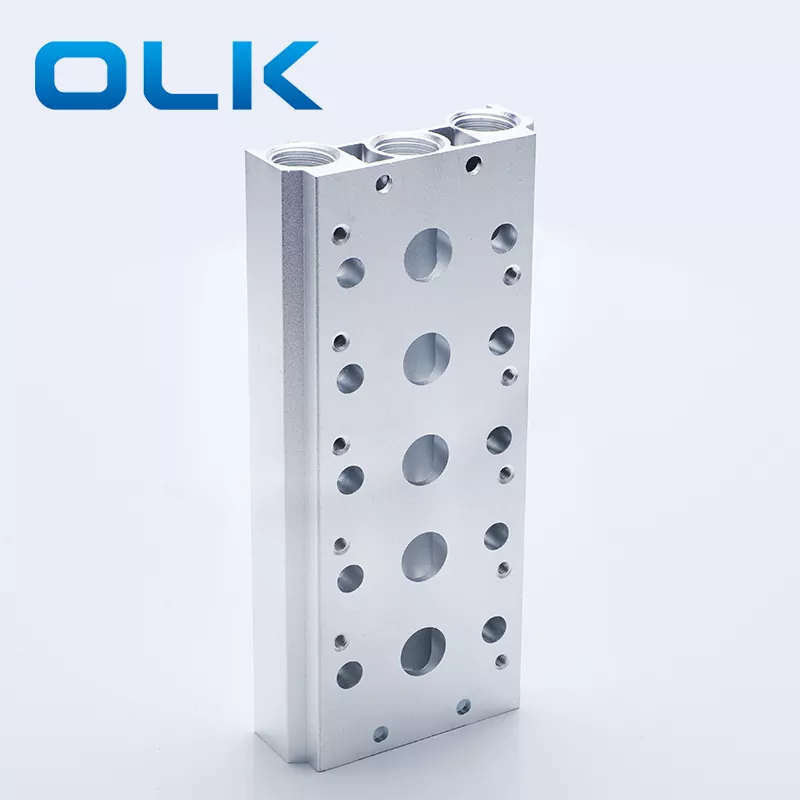

Alla pneumatiska magnetventiler på grenröret delar samma lufttillförselport (P -port) och avgasport (R -port). För 3V -grenrörsventilen finns det ett luftinlopp och ett luftuttag på vänster sida. Två pluggar är installerade på höger sida. För 4V -grenrörsventilen finns det ett luftinlopp i mitten och två luftuttag på båda sidor (på vänster sida). Tre pluggar är installerade på höger sida.

Vi kan installera en ljuddämpare eller en plugg på avgasporten. När vi använder en ljuddämpare måste vi se till att de små hålen inte är blockerade.

3V/4V ​​grenrörsmagnetventil Produktegenskaper ：

1. Den kan integrera en enhetlig serie riktningsstyrventiler i en ventilgrupp som sparar utrymme och kostnader.

2. Det har förenat intag, avgaser och ledningar, vilket gör det enkelt att hitta fel.

3. Det är flexibelt i kombination och har stark utbyggbarhet, vilket möjliggör godtycklig kombination eller utvidgning av antalet anslutningsventiler

Uppmärksamhet:

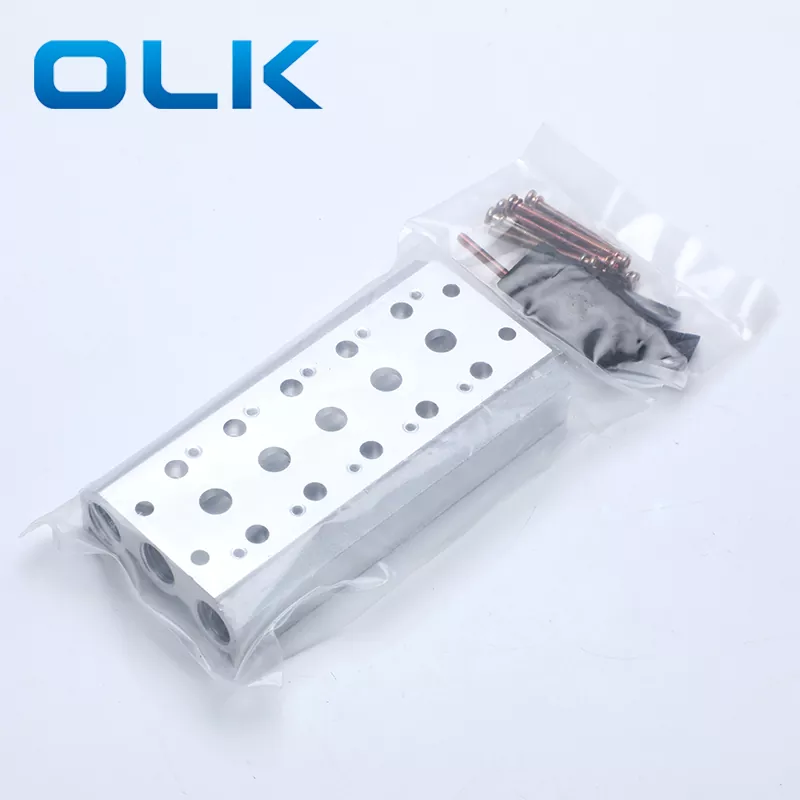

1.3V-manifold magnetventilsatser innehåller grenrör, tätning och skruv;

2.3V Solenoidventilgrenrör tomtplattkit innehåller tom platta och skruv.

3. När installationen av packningen mellan den pneumatiska magnetventilen och ventilplattan bör den utskjutande delen installeras nedåt för att undvika luftläckage.

Vanliga frågor:

1. Vad är funktionen för tomma plattor i magnetventilgrupper?

Tätnings oanvända positioner: Den tomma plattan används för att täcka reserverade positioner i ventilgrenröret där ingen magnetventil för närvarande är installerad, förhindrar luftläckage och intrång av damm eller skräp. Den tomma plattan möjliggör enkel framtida expansion eller rekonfiguration utan att behöva ersätta hela grenröret, vilket minskar underhållskostnaderna. I vissa fall kan den tomma plattan också användas för att isolera specifika kanaler för säkerhet eller när ett avsnitt av systemet tillfälligt inte används.

2. Vilka rörledningar av 3V 4V -grenrörsventilen

En enda pneumatisk ventil eller en solenoidventilbasskal, det finns två typer av rörledningar med yttre rör: direktrör och basrör.
