S3-serien mekanisk knappkontrollventil 3-vägs

Model:S3B

Välkommen till grossist eller skräddarsydd S3-seriens mekaniska knappkontrollventil 3-vägs från vår fabrik när som helst. Vi kommer att förse dig med fabriksrabattpriser för våra produkter. OLK pneumatic är tillverkare och leverantörer av mekaniska ventiler i S3-serien i Kina.

Skicka förfrågan

Produktbeskrivning

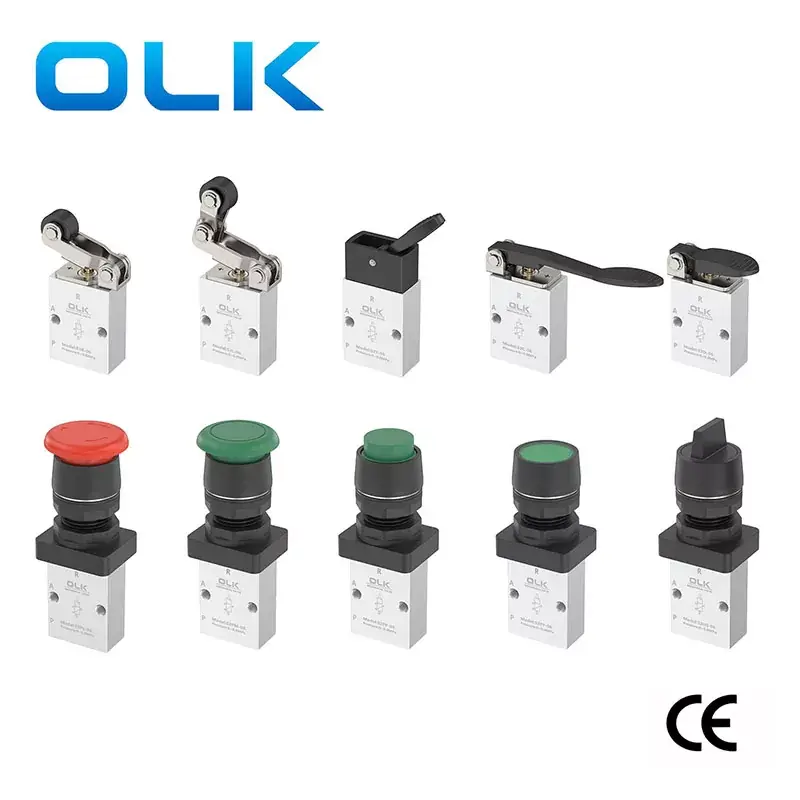

Du kan vara säker på att köpa S3 Series Mechanical Button Control Valve 3 Way från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. Ouleikai (OLK) tillverkar den kompakta och externt styrda direktverkande 3-vägs 2- position S3-serien mekanisk ventil. Den har flexibel omkoppling och kan installeras i flera positioner. Installationen är mycket bekväm och kräver ingen oljesmörjning. Styrhuvudena finns i både metall- och plastmaterial, där metallmaterialet (S3C, S3D, S3Y, S3R, S3L) ger längre och mer tillförlitlig livslängd. Styrhuvudskombinationerna för den mekaniska ventilen kan beställas separat från OULEIKAI Factory i Kina

OULEIKAI FLEXIBLE SWITCHINGS3-SERIEN Mekanisk knappkontrollventil 3-vägs Produktegenskaper

SYMBOL:

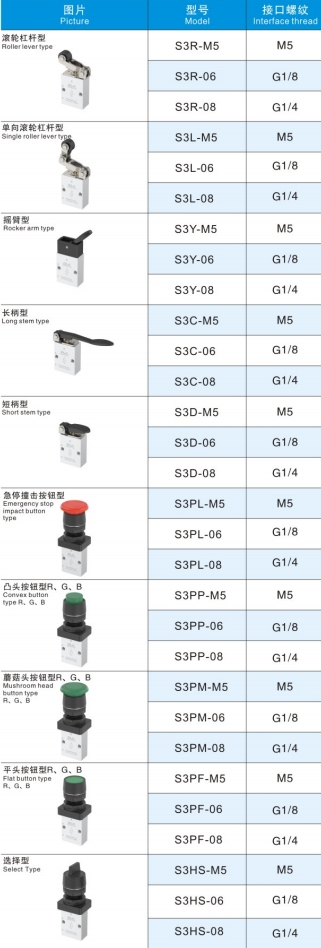

Beställningskod
S3	PM	06	R
SERIE	KODA	PORT STORLEK	KNAPPFÄRG
S3 Series 2 position 3-vägs	B: Grundläggande typ (M5B)	100:06:G1/8	PL: RÖD

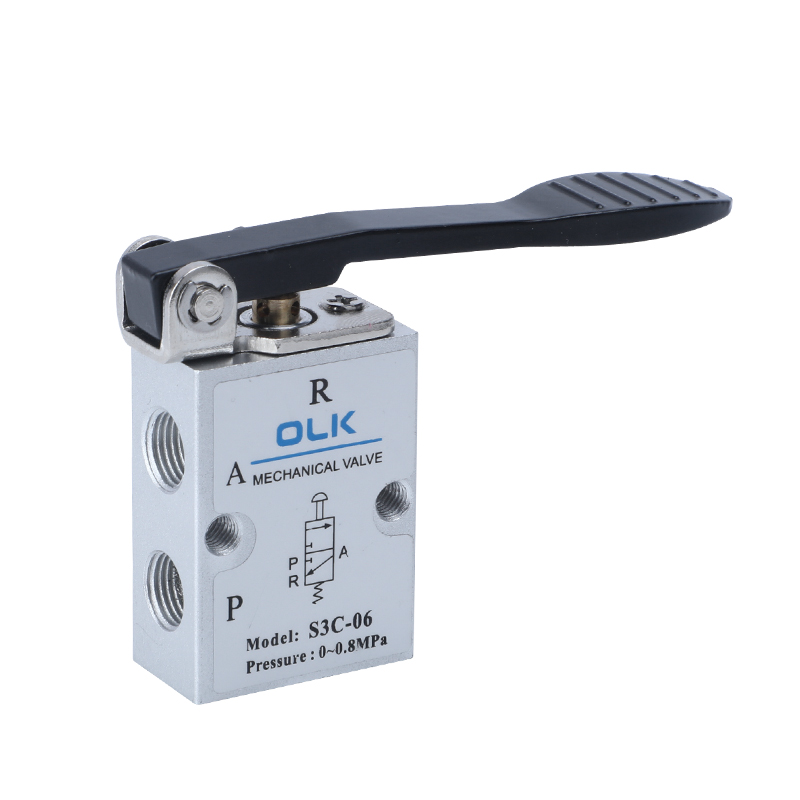

	C:Långt handtag (M5C)	200:06:G1/8	PP/PF/PM/HS: RÖD, GRÖN, SVART

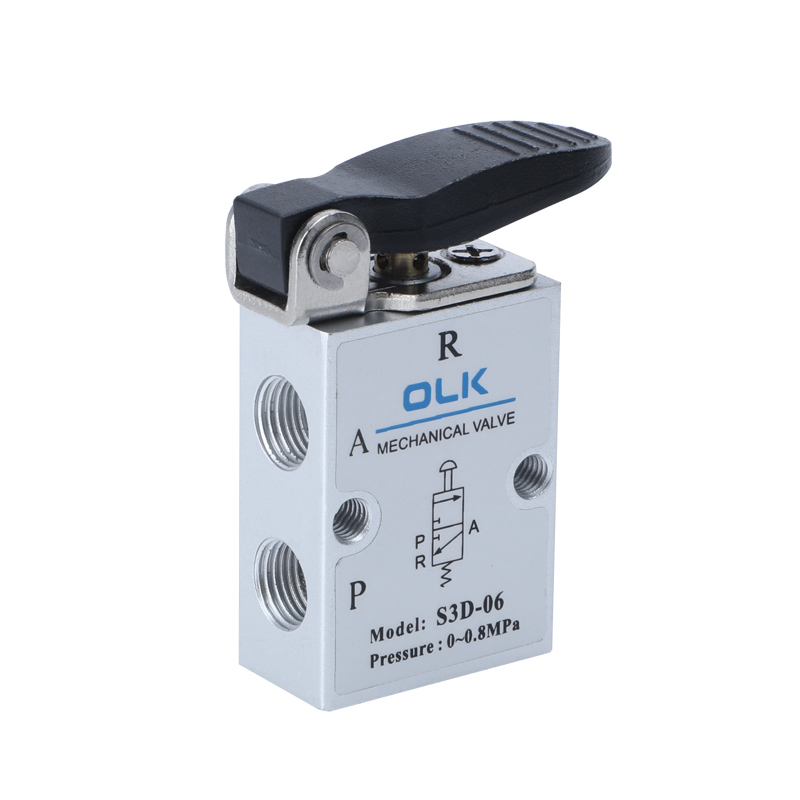

	D: Kort handtagstyp (M5D)	200:08:G1/4
	Y: Vipparmstyp (M5Y)

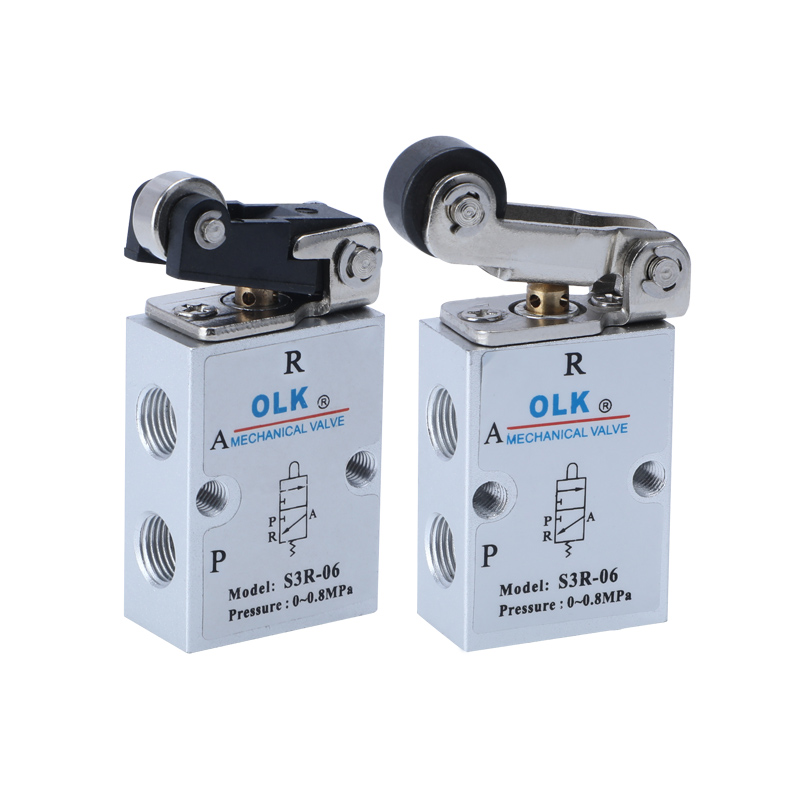

	R: Rullspakstyp (M5R)
	L: Enkelriktad rullspakstyp (M5L)
	PL: Typ av nödstoppslagknapp (M5PL)
	PP: Knapptyp med höjt huvud (M5PP)
	PF: Flat Head Button Type (M5PF)
	PM: Svamphuvudknapp typ (M5PM)
	HS:Väljartyp (M5HS)

Produktegenskaper:

1. S3B, S3R, S3L, S3V-serien kräver extern kraft från externa mekanismer för omkoppling, lämpliga för positionsdetektering eller slagströmbrytare.

2. Serierna S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D är manuellt manövrerade och har olika strukturella former av kontrollhuvuden för bekväm användning under olika förhållanden.

3. Globventilstruktur med utmärkt tätning, flexibel omkoppling och inget behov av oljesmörjning.

4. Enkel installation med flera monteringspositioner.

5. Kontrollhuvuden i serierna S3C, S3D, S3Y, S3R, S3L är gjorda av metallmaterial, vilket säkerställer lång livslängd och större tillförlitlighet.

S3-SERIEN Mekanisk knappstyrventil 3-vägs Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 μm)
Handling	Externt direktskådespeleri
Portens diameter	05:M5,06:G1/8,08:G1/4
antal positioner	Två positioner tre sätt
smörj-	onödig
Arbetstrycksområde MPa(psi)	0~0,8(0~114)
Garanterat tryckmotstånd	1,5 MPa (215 psi)
Arbetstemperatur °C	-20-70
Tvärsnittsarea mm² (CV-värde)	05:2,5(0,14),06:8(0,45),08:12(0,67)
Kroppsmaterial	aluminiumlegering

S3-SERIEN Mekanisk knappkontrollventil 3-vägs Installation och applicering:

1) Styrdelen är tillverkad av teknisk plast och får endast manövreras manuellt för hand. Det är förbjudet att använda metallstöt för att byta ventilen.

2) Serierna S3B, S3C, S3D, S3PM, S3PF, S3PP återställs automatiskt. S3Y, S3HS, S3PL manuella ventiler återställs manuellt. Efter att M3PL har tryckts in i läget måste vridknappen vridas för att återställas.

3) Var uppmärksam på växlingstakten. När någon yttre kraft får ventilen att växla, får det grundläggande kopplingsslaget inte överskrida det kopplingsslagsområde som anges i kontrollslagtabellen, annars kan det orsaka skador på ventilhuset.

4) S3L enkelriktad rullventil kan endast växla i en riktning (från höger till vänster kollision). Påverkan i den andra riktningen (från vänster till höger) är ineffektiv.

5) Kontrollhuvudkombinationer kan beställas separat.
