M5 Series Mechanical Button Control Valve 5 Way

Model:M5 mechanical valve

OLK är en professionell M5 -serie mekanisk knappkontrollventil 5 vägs tillverkare och leverantörer i Kina. Om du är intresserad InM5 -serie mekaniska ventilprodukter, vänligen kontakta oss. Vi följer kvaliteten på att vara säker på att priset på samvete, dedikerad service.

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

Airtac Type M5 Series 5/2 Way Mechanical Button Valve Manufacutered av OLK Pneumatic Company.M5 Mechanical Valve är en glidande kolonnstruktur. Exhuaust-portarna som ligger på ventilkroppen.M5-knappen Ventil kommer mer lätt att installera ljuddämparen för att minska brus och föroreningar. M5-serien Mekanisk knappkontroll 5 väg, medan M510-210 Erbjudanden G1/8 och 8 och föroreningar.

symbol:

Beställningskod
M5	Pm	210	06	R
	Knapptyp	Koda	Hamnstorlek	Knappfärg
M5: m typ	B: Grundtyp (M5B)	110: 110 Series Single Control	100: 06: g/18	PL: Röd
	C: Lång handtagstyp (M5C)	210: 210 Series Single Control	200: 06: G1/8	PP/PF/PM/HS: Röd, grön, svart

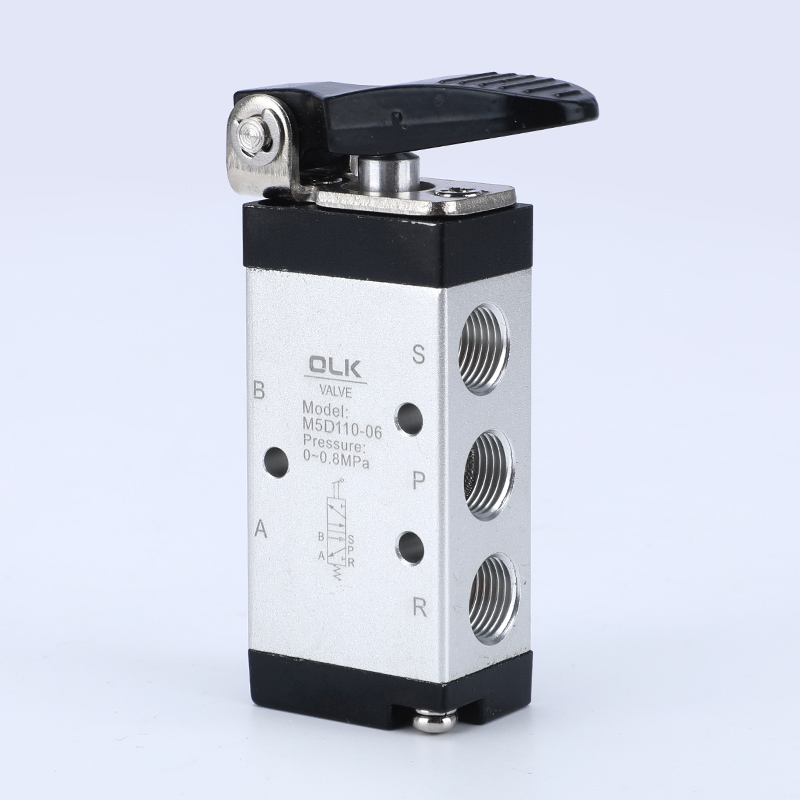

	D: Kort handtagstyp (M5D)		200: 08G1/4

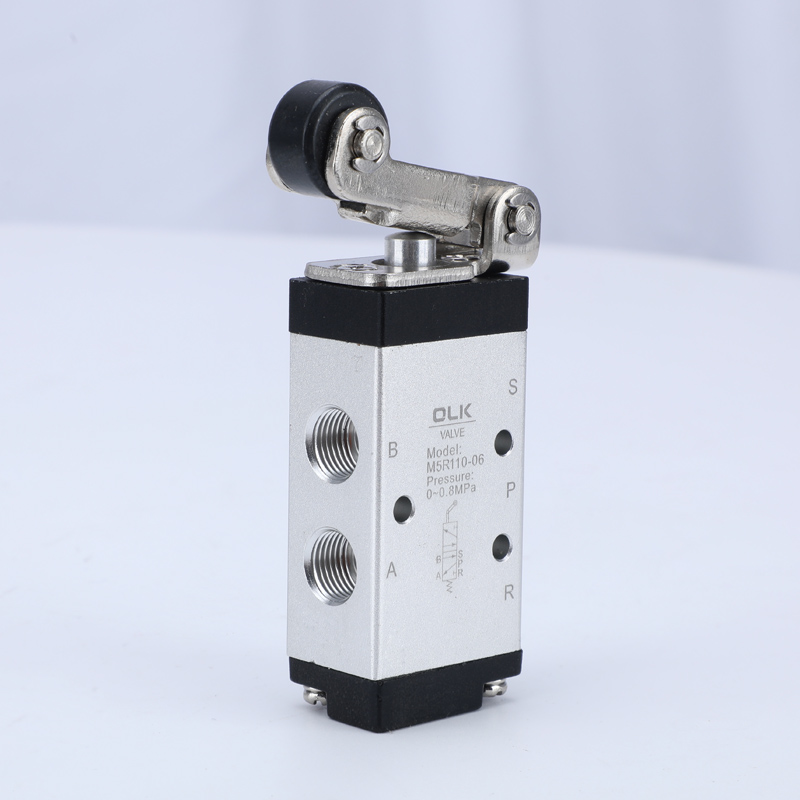

	R: Roller Spake Type (M5R)
	L: Envägsrullspakstyp (M5L)
	Y: Rocker Arm Type (M5Y)
	PM: Mushroom Head Button Type (M5pm)
	PP: upphöjd huvudknapptyp (M5PP)

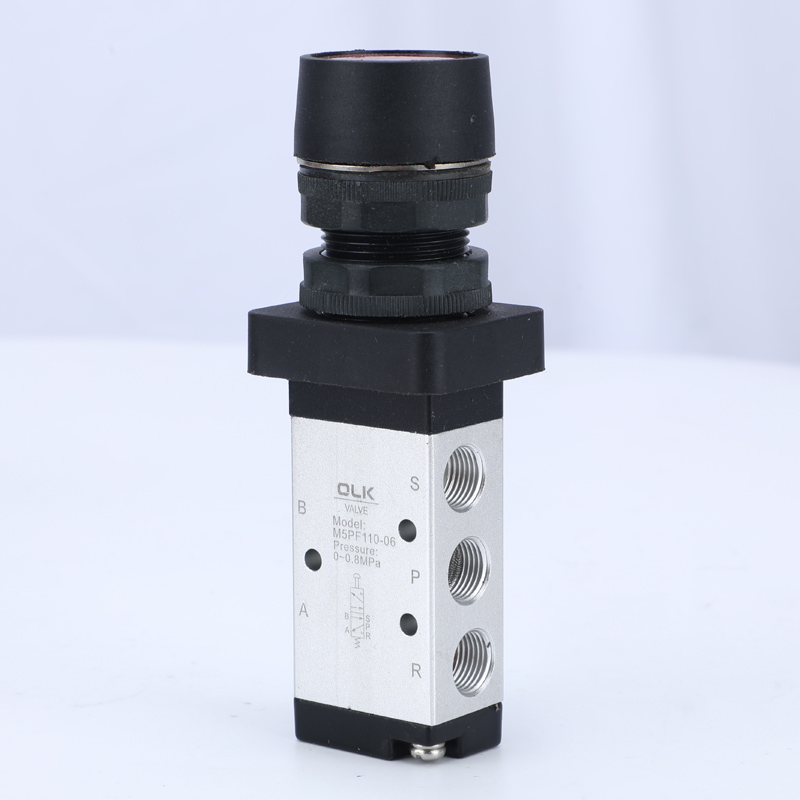

	PF: platt huvudknapptyp (M5PF)
	PL: Knappstoppsknappen för nödstopp (M5PL)
	HS: Selector Type (M5HS)

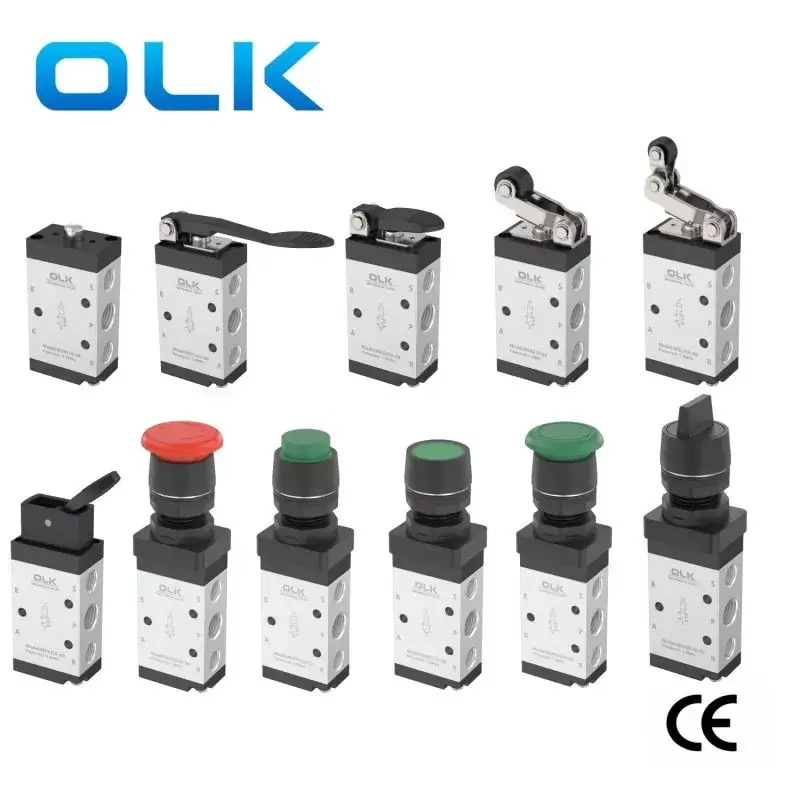

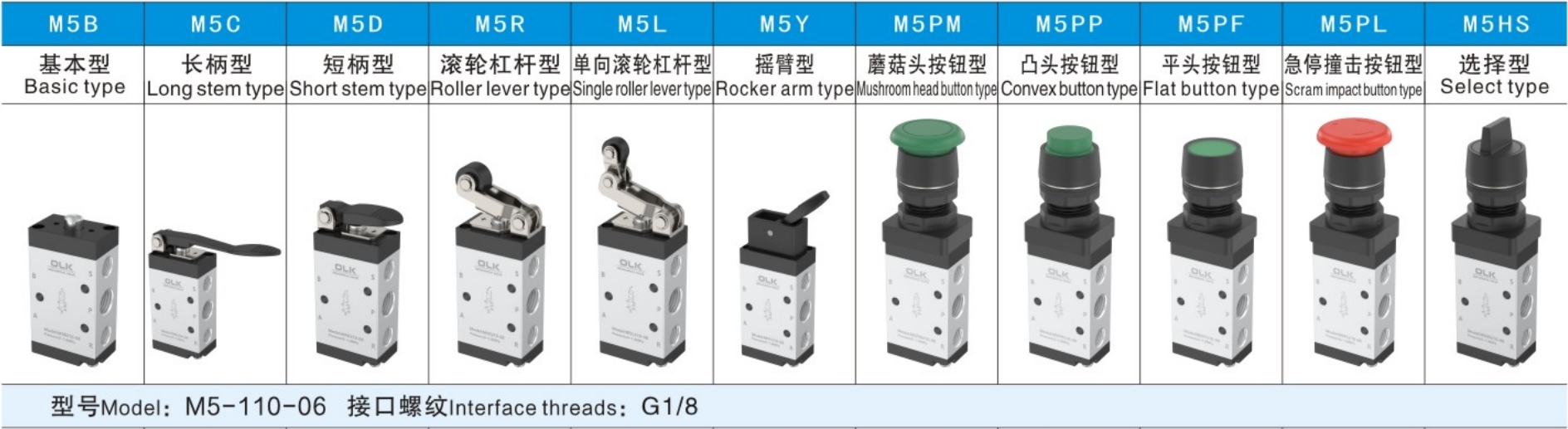

De tillgängliga knapptyperna inkluderar:

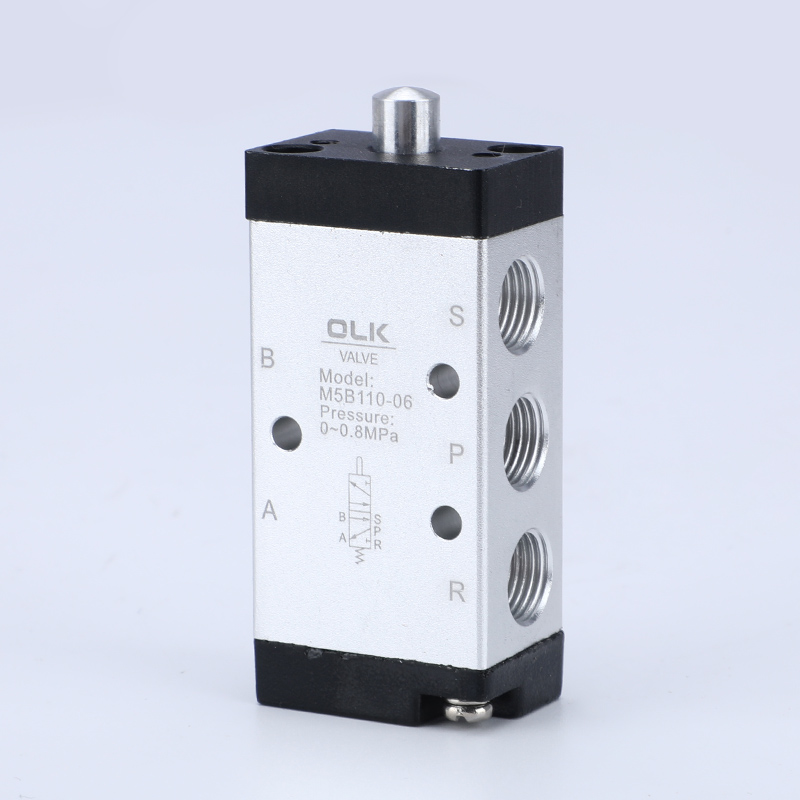

- grundtyp (M5B)

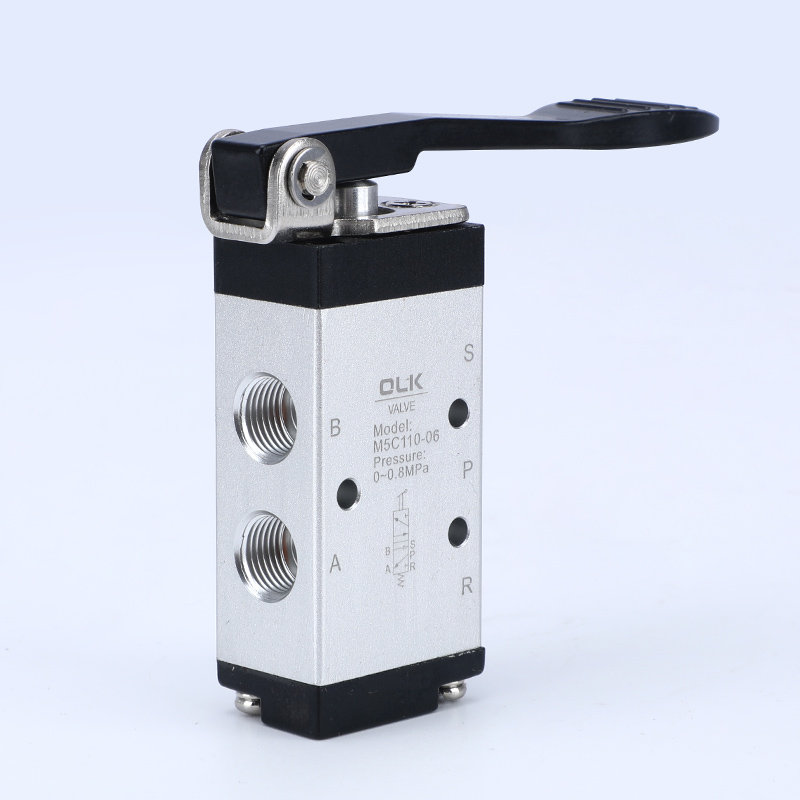

- Lång handtagstyp (M5C)

- Kort handtagstyp (M5D)

- Rullspakstyp (M5R)

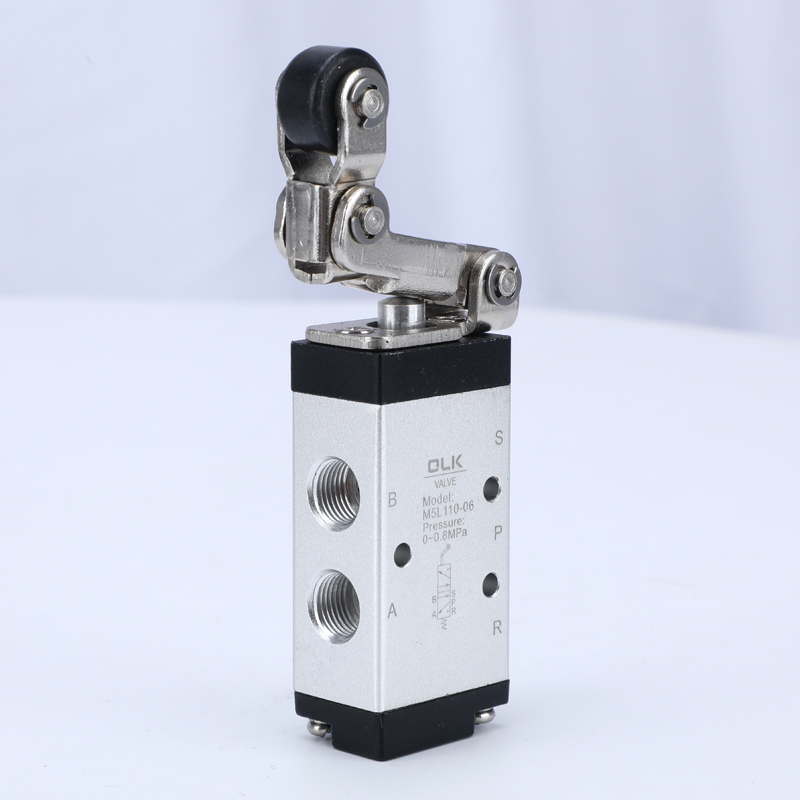

- enkelriktad rullspakstyp (M5L)

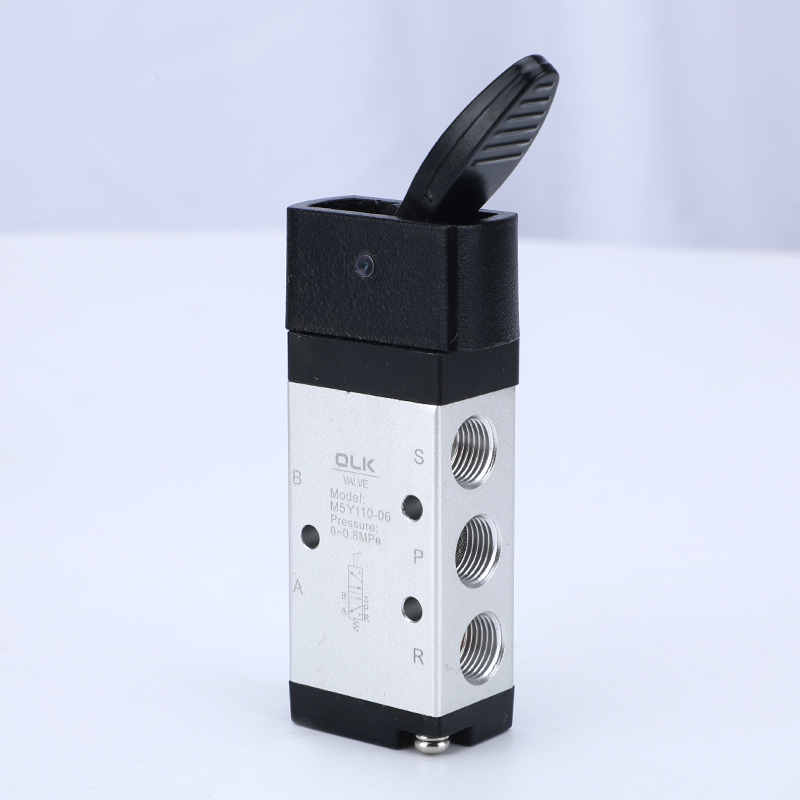

- vipparmstyp (M5Y)

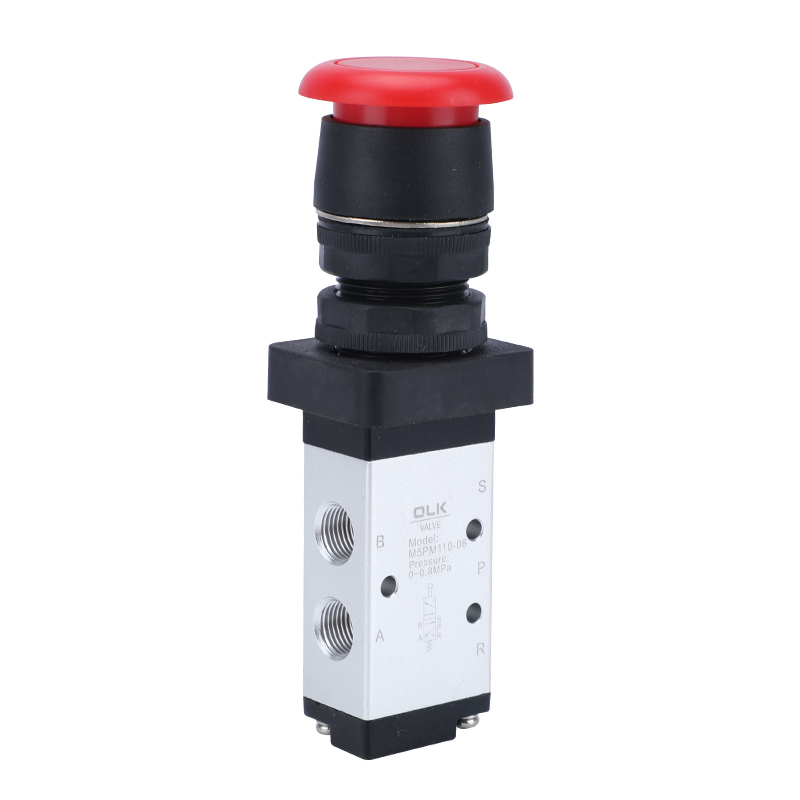

- svamphuvudknapptyp (m5 pm)

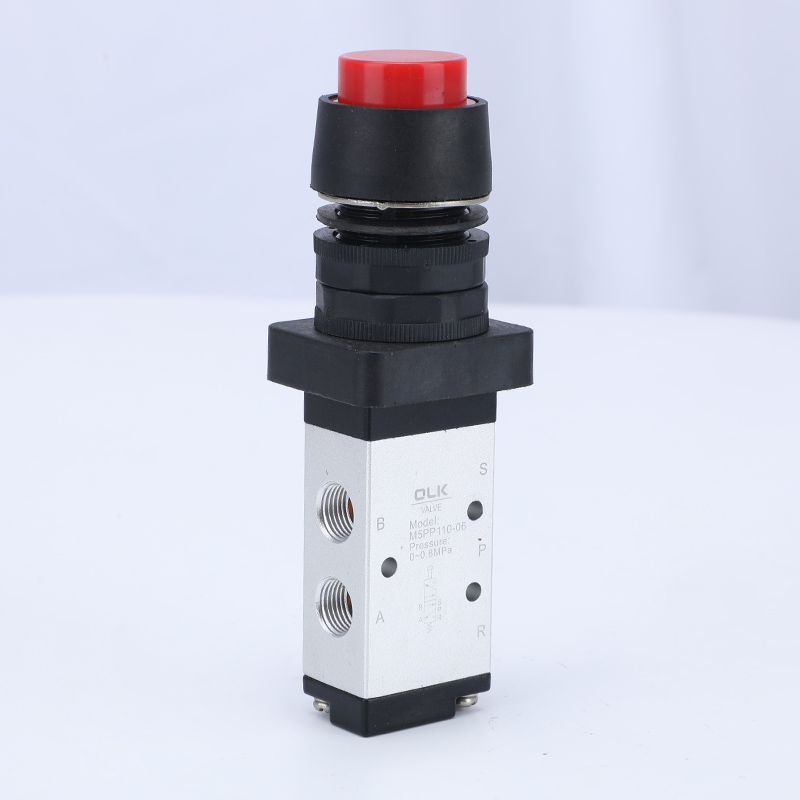

- upphöjd huvudknapptyp (M5PP)

- platt huvudknapptyp (M5PF)

- Nödstopp Impact -knapptyp (M5PL)

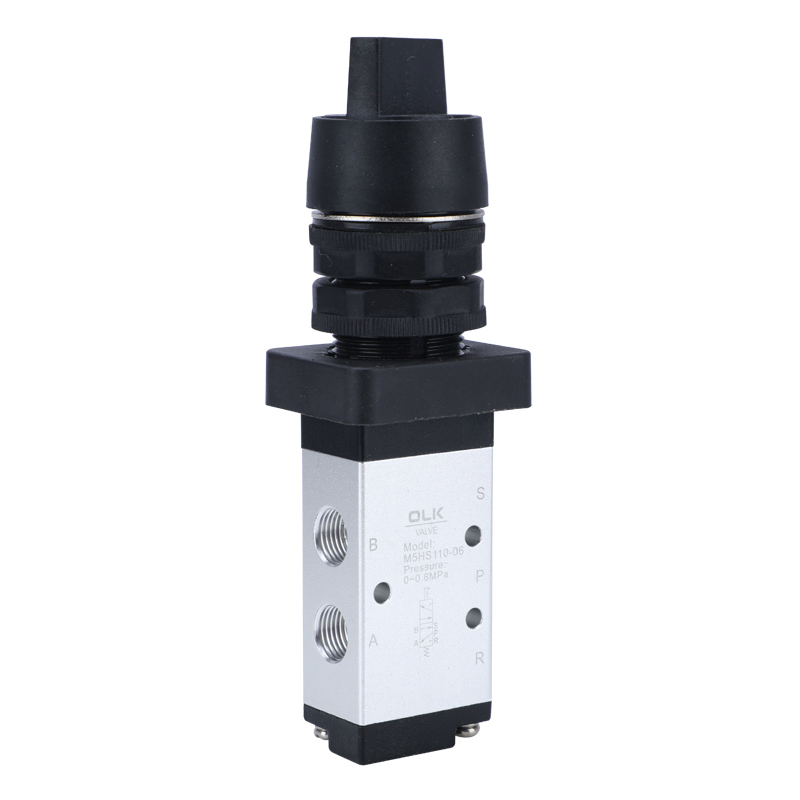

- Selektortyp (M5HS)

För PM-, PP- och PF -typer finns det tre knappfärger att välja mellan: röd, grön och svart.

Oyleikai M5 -serie Mekaniska knappkontrollventiler Produktegenskaper

1. Avgassportar finns på kroppen, vilket underlättar installationen av ljuddämpare för att minska buller och föroreningar.

2. M5B, M5R, M5L -serien kräver externa krafter för växling, tillhandahållna av externa mekanismer, lämpliga för lägesdetekterings- eller strokekopplar.

3. M5C, M5D, M5Y, M5PF, M5pm, M5PP, M5PL, M5HS -serien manuellt drivs med olika strukturella kontrollhuvuden för bekvämlighet under olika förhållanden.

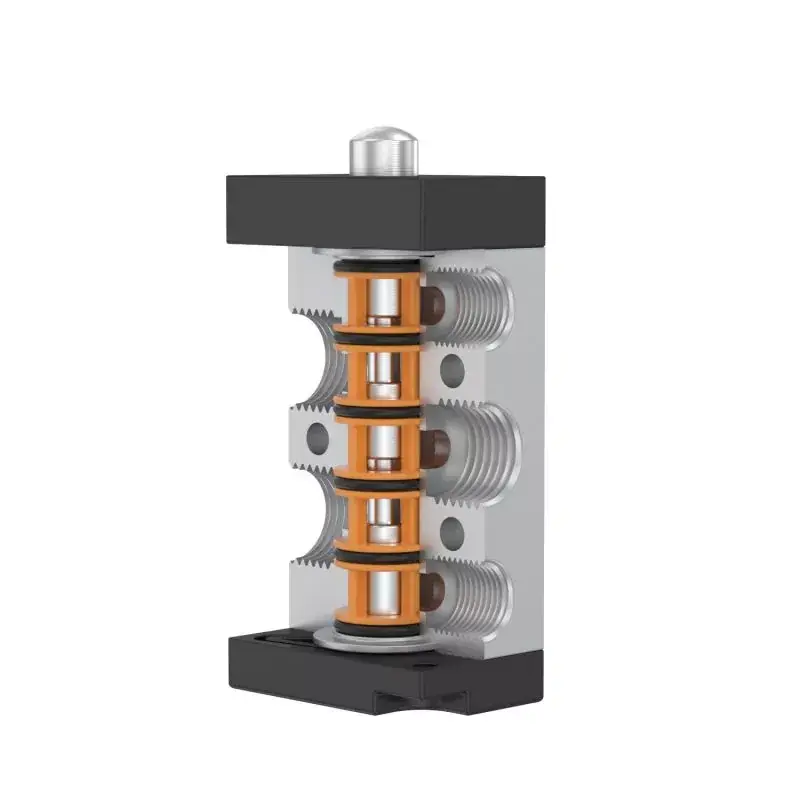

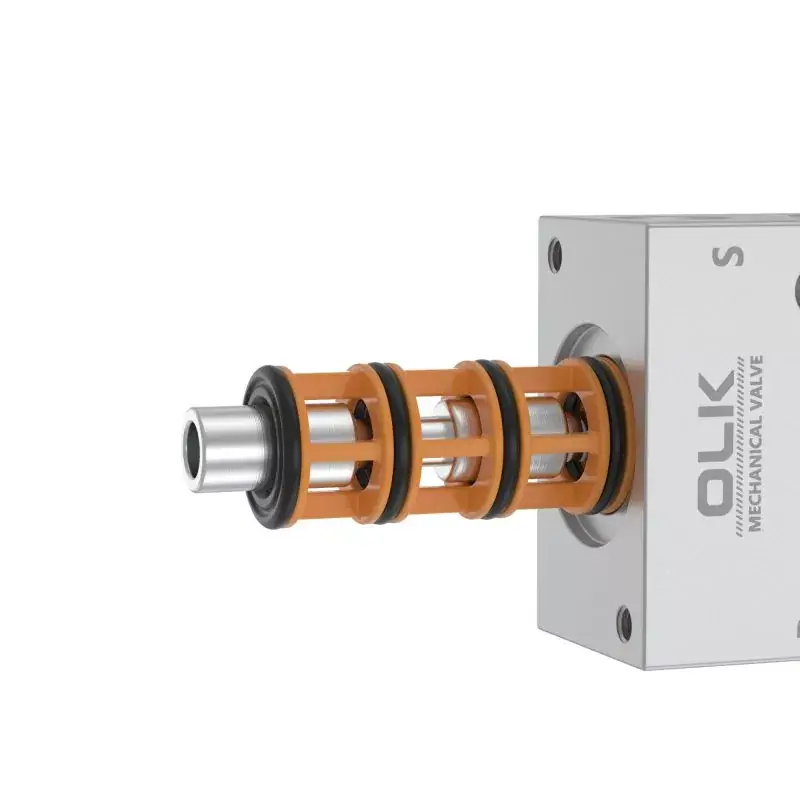

4. Glidande kolonnstruktur, kontrollkraft som inte påverkas av arbetstrycket (dvs ingen backtryckseffekt), innerringtätning för god tätning, flexibel växling.

5. Inget behov av oljesmörjning.

6. Installationer av flera positioner för enkel användning.

7. M5C, M5D, M5Y, M5R, M5L -seriekontrollhuvuden är gjorda av metall, vilket säkerställer lång livslängd och större tillförlitlighet och stabilitet.

M5 -serie Mekaniska knappkontrollventiler Allmänna parametrar

arbetsmedium	Luft (filtrerad genom ett filter över 40 um)
Handling	Extern direktförhandling
Hamndiameter	05: M5,06: G1/8,08: G1/4
antal positioner	2 Position 5 Way
smörj-	onödig
Arbetstryckområdet MPA (PSI)	0-1,0 (~ 145)
Garanterat tryckmotstånd	1,5MPA (215psi)
Arbetstemperatur ° C	-20-70
Tvärsnittsarea mm² (CV-värde)	05: 2.5 (0,14), 06: 8 (0,45), 08: 12 (0,67)
Kroppsmaterial	aluminiumlegering

M5 -serie Mekanisk knappkontrollventiler Installation och applikation:

Försiktighetsåtgärder

1) Kontrolldelen är tillverkad av teknisk plast och endast manuell drift är tillåten. Använd inte metallpåverkan för att växla ventilen.

2) M5B, M5C, M5D, M5pm, M5PF och M5PP -serien återställs automatiskt. M5Y-, M5HS- och M5PL -manuella ventiler återställs manuellt. Efter att ha pressat M5PL i skattpositionen måste rotationsknappen roteras för att återställa.

3) Var uppmärksam på den vändande stroke. När någon yttre kraft får ventilen att vända, bör den grundläggande vändningsslaget inte överstiga intervallet för vändslag som anges i kontrollslagstabellen, annars kommer det att orsaka skador på ventilkroppen.

4) M5L-envägs rullventil kan bara växla i en riktning (slå från höger till vänster). Ogiltig påverkan i den andra riktningen (krökt vänster till höger).

5) Kontrollhuvudkombinationen kan beställas separat.
