M3-serien mekanisk knappkontrollventil 3-vägs

Model:M3B

Välkommen till grossist eller skräddarsydd M3-seriens mekaniska knappkontrollventil 3-vägs från vår fabrik när som helst. Vi kommer att förse dig med fabriksrabattpriser för våra produkter. OLK pneumatic är M3-seriens mekaniska knappkontrollventiler 3-vägs tillverkare och leverantörer i Kina.

Skicka förfrågan

Produktbeskrivning

Ouleikai M3-serien airtac-typ 3/2-vägs mekanisk ventil har 2 driftlägen och 3 vägval. M3 mekanisk ventil lämplig för olika pneumatiska styrscenarier. Den kolvliknande strukturen M3 mekaniska ventilstyrkraften påverkas inte av arbetstrycket. De är stabil, pålitlig och hållbar, lämplig för långsiktigt stabila arbetsmiljöer, såsom pneumatisk styrning i automatiserade produktionslinjer som monteringslinjer och förpackningslinjer.

Symbol:

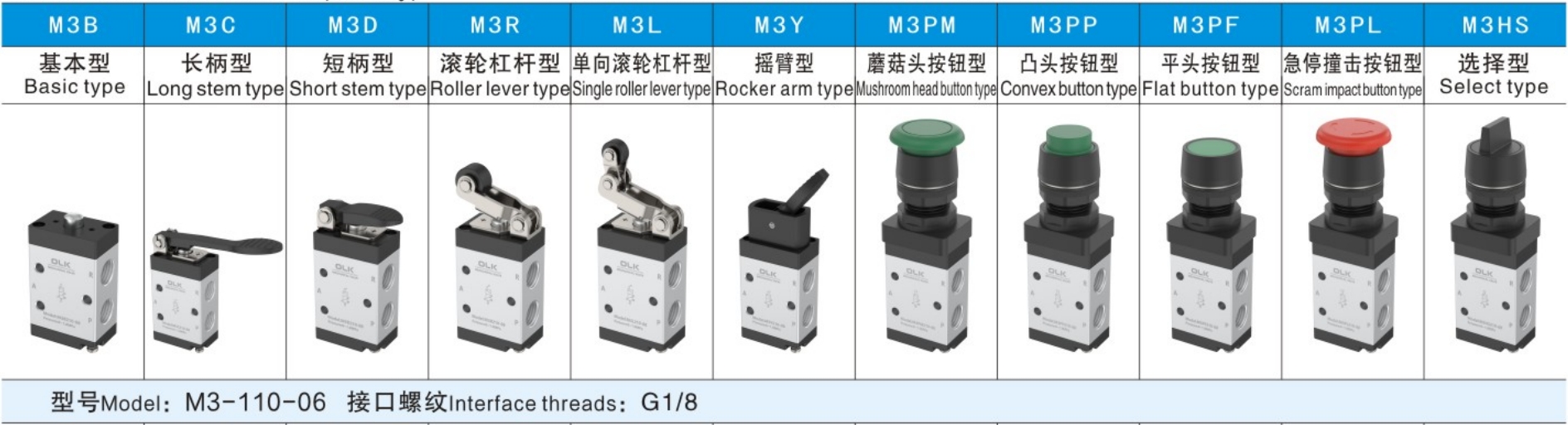

Beställningskod
M3	PM	210	06	R
SERIE	Knapptyp	koda	PORT STORLEK	Knappens färg

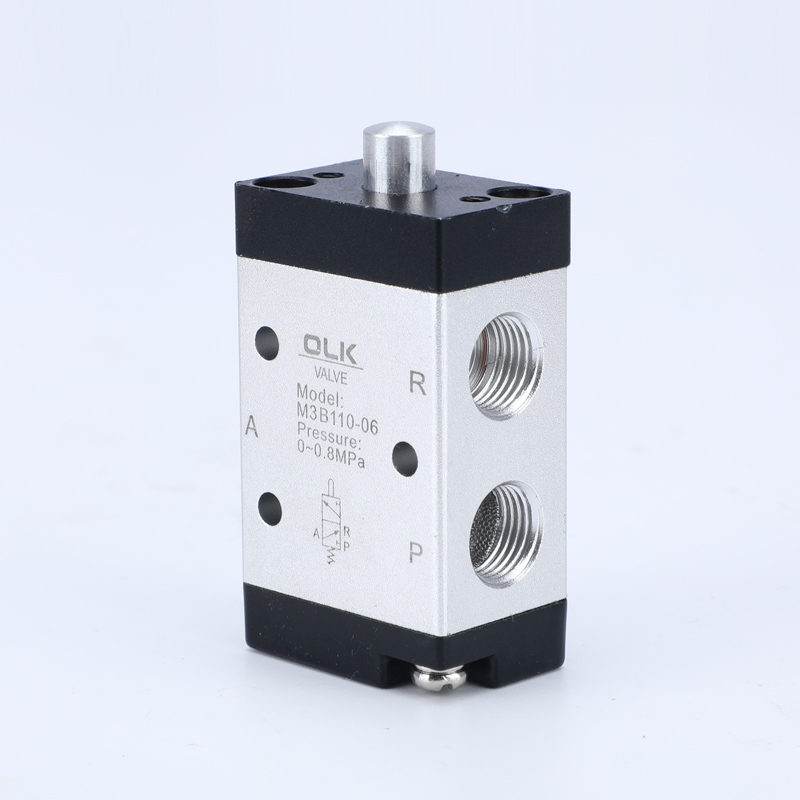

M3: Mseries 2 position 3-vägs	B:Basic Type (M3B)	110:110-serien enkel kontroll	100:06:G1/8	PL: RÖD

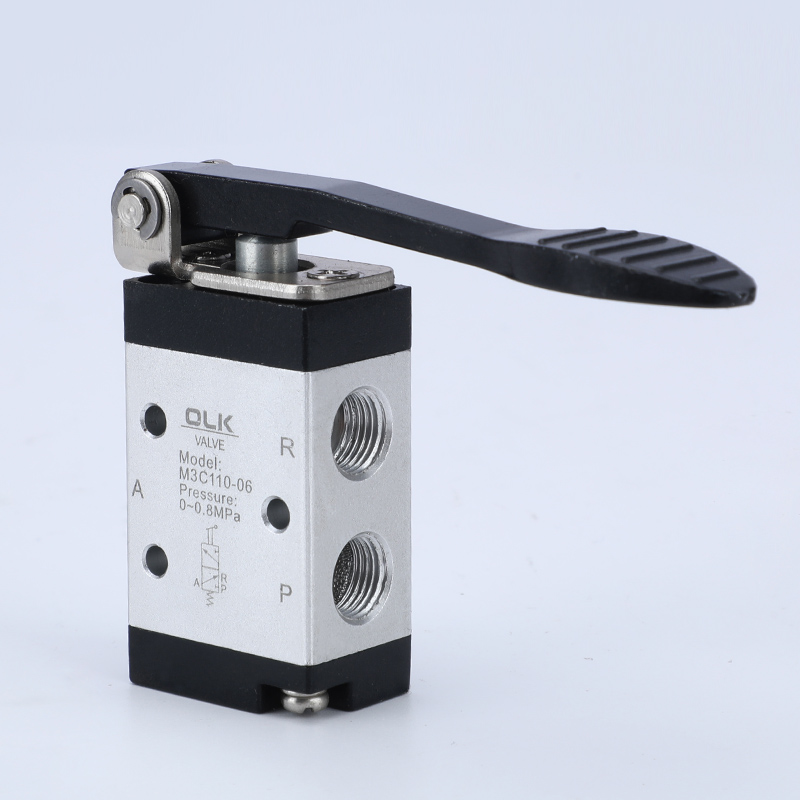

	C:Långt handtag (M3C)	210:210-serien enkel kontroll	200:06:G1/8	PP/PF/PM/HS:RÖD GRÖN SVART

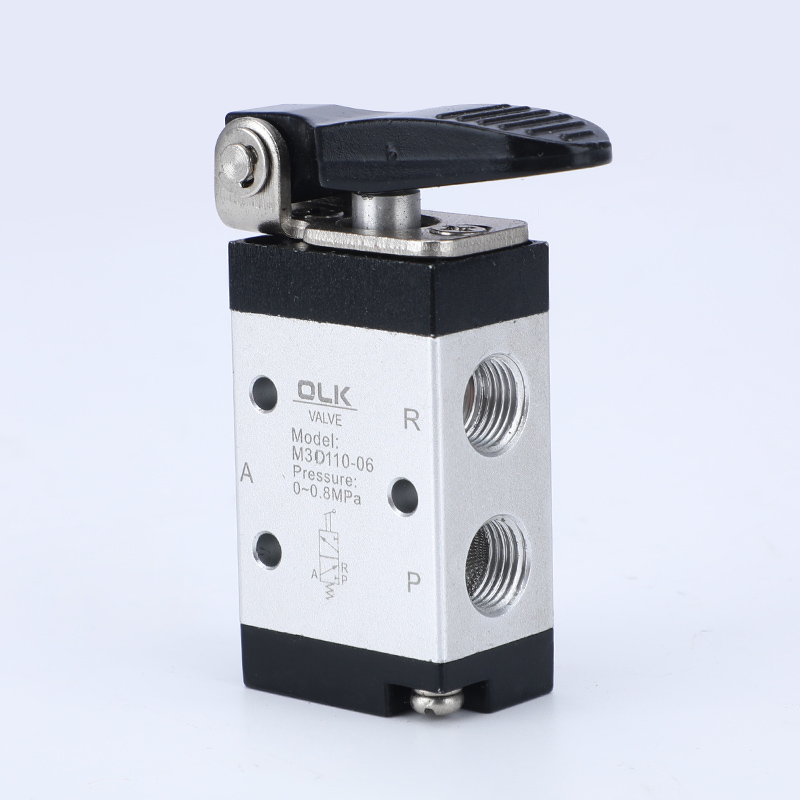

	D: Kort handtagstyp (M3D)		200:08:G1/4

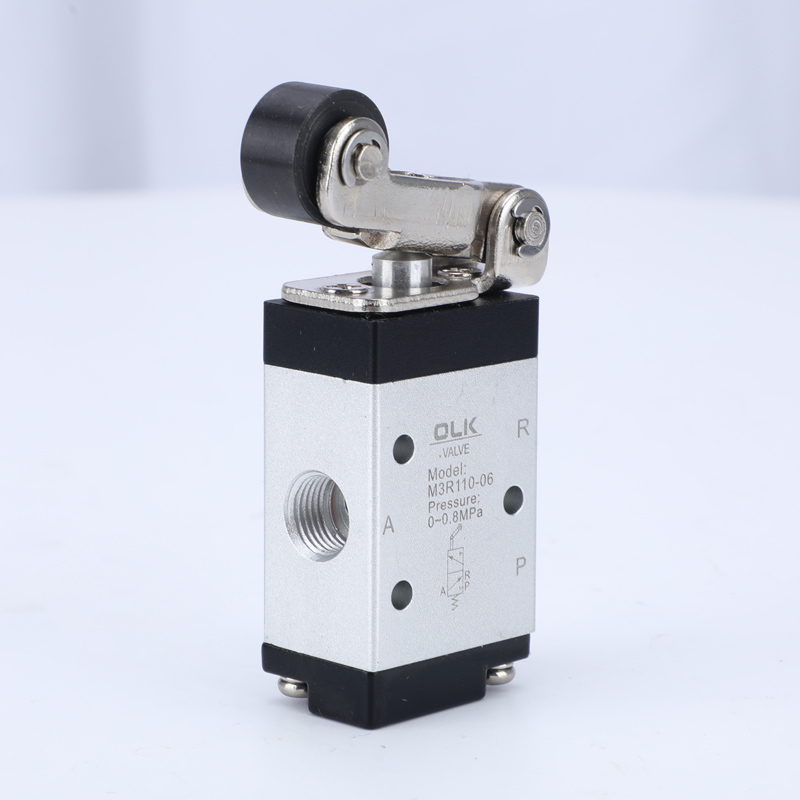

	R: Rullspakstyp (M3R)

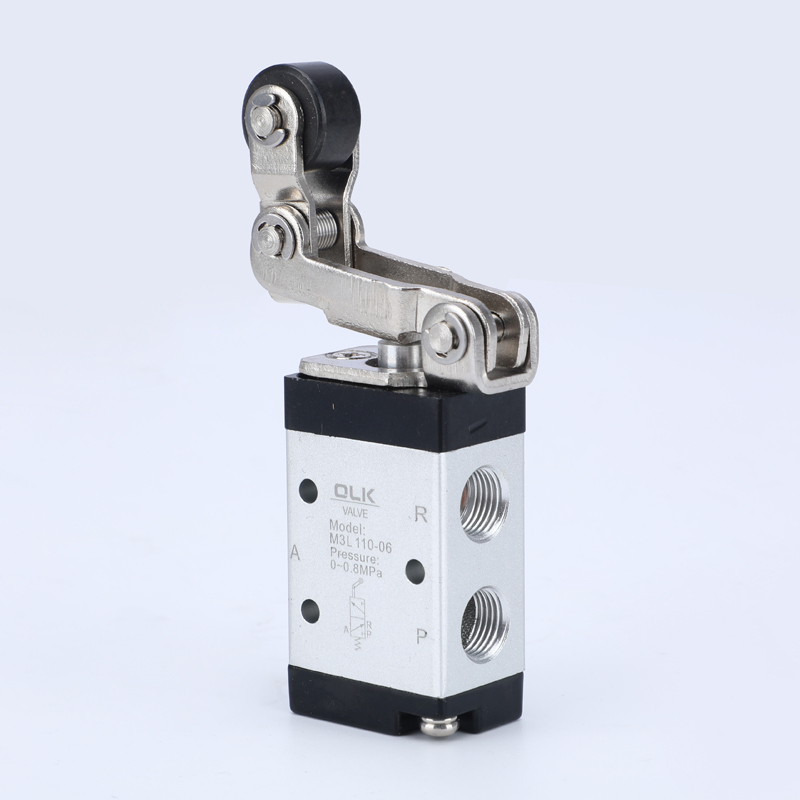

	L: Enkelriktad rullspakstyp (M3L)

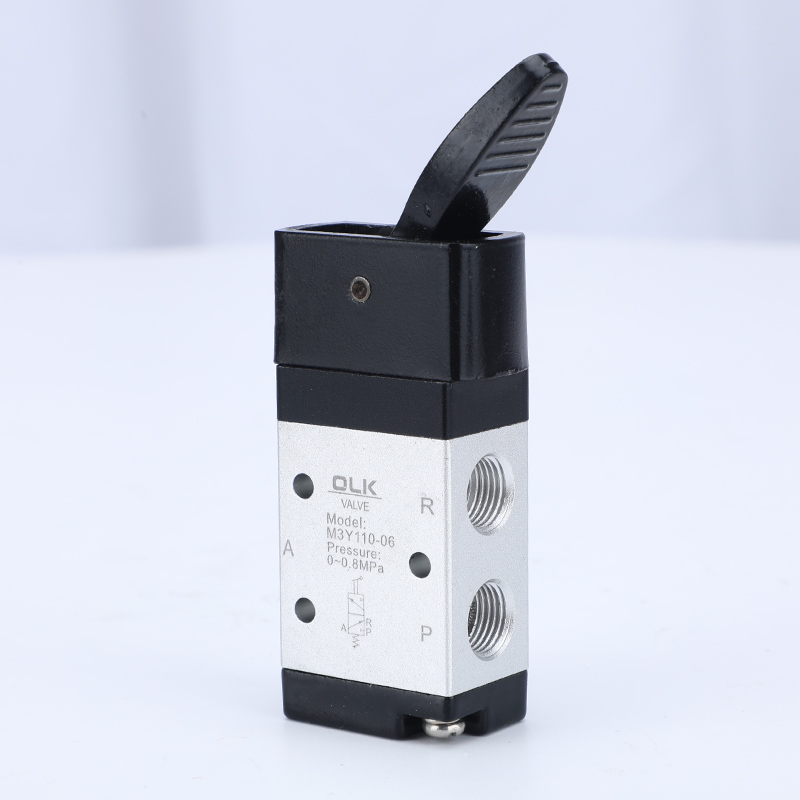

	Y: Vipparmstyp (M3Y)

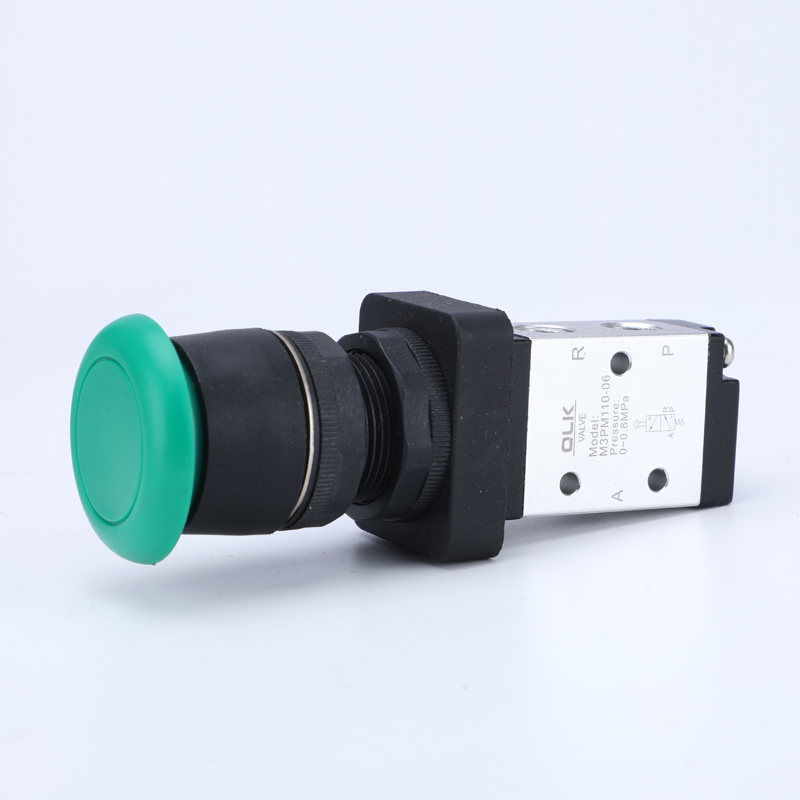

	PM: Svamphuvudknapptyp (M3PM)

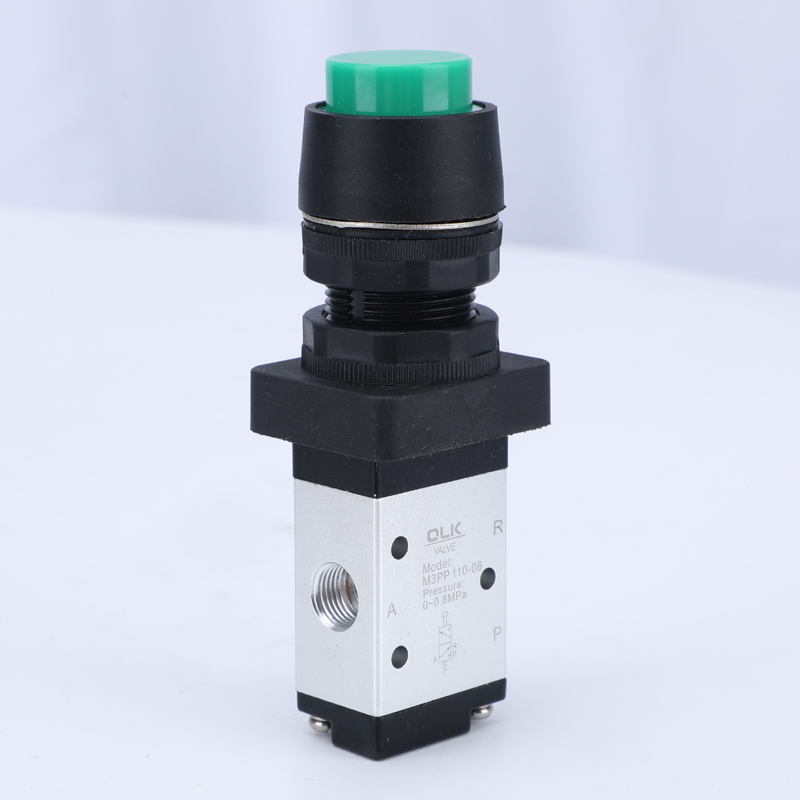

	PP: Knapptyp med höjt huvud (M3PP)

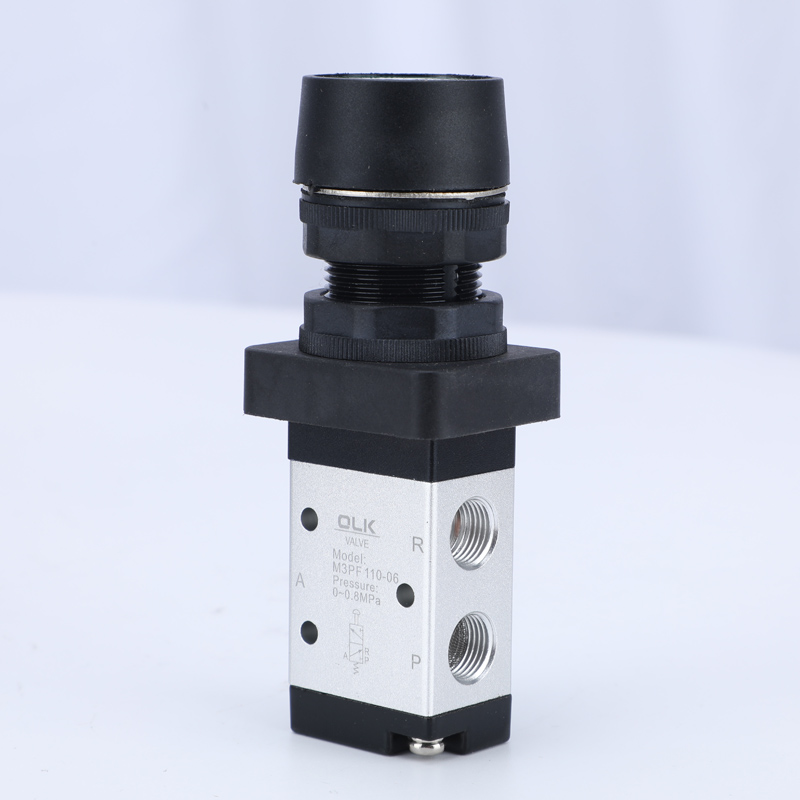

	PF: Flat Head Button Type (M3PF)

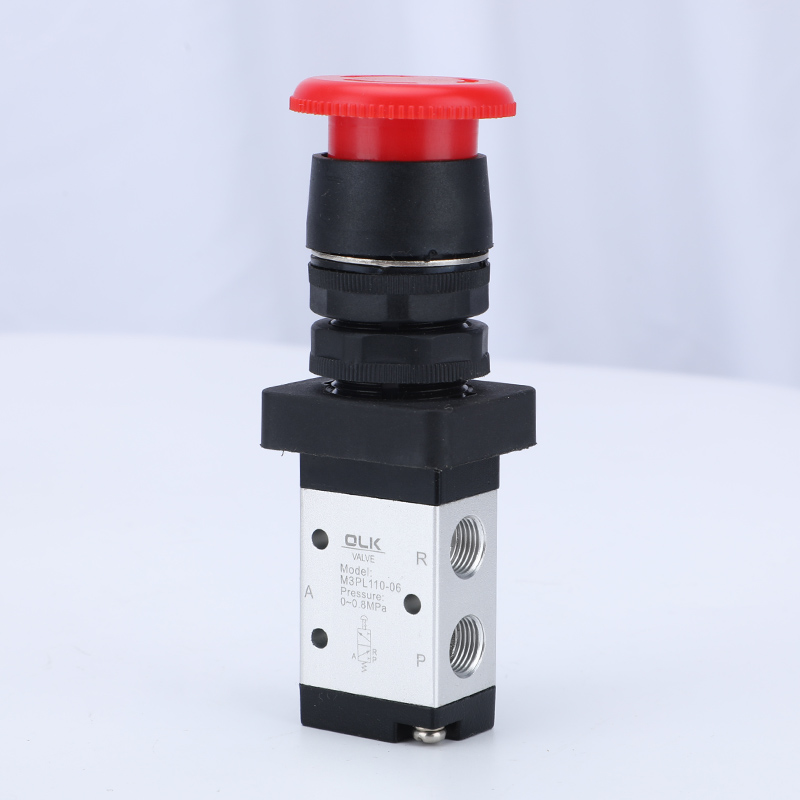

	PL: Typ av nödstoppslagknapp (M3PL)
	HS:Väljartyp (M3HS)

OULEIKAI M3 serie 2/3 mekaniska knappkontrollventiler Produktegenskaper

1. Avgasporten är placerad på kroppen, vilket underlättar installationen av en ljuddämpare för att minska buller och föroreningar.

2. Serierna M3B, M3R och M3L kräver externa krafter för omkoppling som tillhandahålls av externa mekanismer, lämpliga för positionsdetektering eller slagströmbrytare.

3. Serierna M3C, M3D, M3Y, M3PF, M3PM, M3PP och M3PLM3HS manövreras manuellt, med olika strukturella former av kontrollhuvuden för bekväm användning under olika förhållanden.

4. Struktur av kolvtyp, styrkraften påverkas inte av arbetstrycket (d.v.s. inget mottryck), innerringstätning, utmärkt tätning och flexibel omkoppling.

5. Inget behov av oljesmörjning.

6. Bekväm installation och användning med montering i flera lägen.

7. Kontrollhuvudena i serierna M3C, M3D, M3Y, M3R och M3L är gjorda av metallmaterial för lång livslängd och större tillförlitlighet.

M3-SERIEN Mekanisk knappstyrventil 3-vägs Allmänna parametrar

Modell

M3B

M3C

M3D

M3R

M3L

M3Y

M3PM

M3PP

M3PF

M3PL

M3HS

Arbetsmedium

Luft (filtrera genom en filterskärm på över 40μm)

Åtgärdsläge

Extern styrning direktverkande typ

Portstorlek

05:M5;06:G1/8;08:G1/4

Effektiv tvärsnittsarea

MINI

05:2,5 mm²（Cv=0,14）

110

06:8.0mm²（Cv=0.45）

210

06:9.0mm²（Cv=0.5）; 0,8:12,0 mm²（Cv=0,67）

Placera

3/2 port

INGET BEHOV

Tryckområde

0-1,0 MPa (0-145 psi)

Bevistryck

1,5 MPa (215 psi)

Woking tryck

'-20-70 ℃

Kroppsmaterial

Aluminiumlegering

M3-SERIEN Mekanisk knappkontrollventil 3-vägs Installation och applicering:

Försiktighetsåtgärder

1) Styrdelen är tillverkad av teknisk plast och endast manuell drift är tillåten. Använd inte metallstöt för att byta ventil.

2) Serierna M3B, M3C, M3D, M3PM, M3PF och M3PP återställs automatiskt. M3Y, M3HS och M3PL manuella ventiler återställs manuellt. Efter att ha tryckt in M3PL till skattpositionen måste vridknappen vridas för att återställas.

3) Var uppmärksam på backslaget. När någon yttre kraft får ventilen att reversera, bör det grundläggande reverseringsslaget inte överskrida intervallet för reverseringstakt som anges i kontrollslagtabellen, annars kommer det att orsaka skada på ventilkroppen.

4) M3L envägsrullventilen kan bara växla i en riktning (slå från höger till vänster). Ogiltig stöt i andra riktningen (böjd från vänster till höger).

5) Kontrollhuvudkombinationen kan beställas separat.
