4V100 magnetventil 5 väg

Model:4V120

Följande är en introduktion till 4V100-08, OLK hoppas kunna hjälpa dig att bättre förstå 4V100 magnetventil 5 väg pneumatisk magnetventil. Välkommen till nya och gamla kunder för att fortsätta samarbeta med oss för att skapa en bättre framtid tillsammans!

Skicka förfrågan PDF-nedladdning

Produktbeskrivning

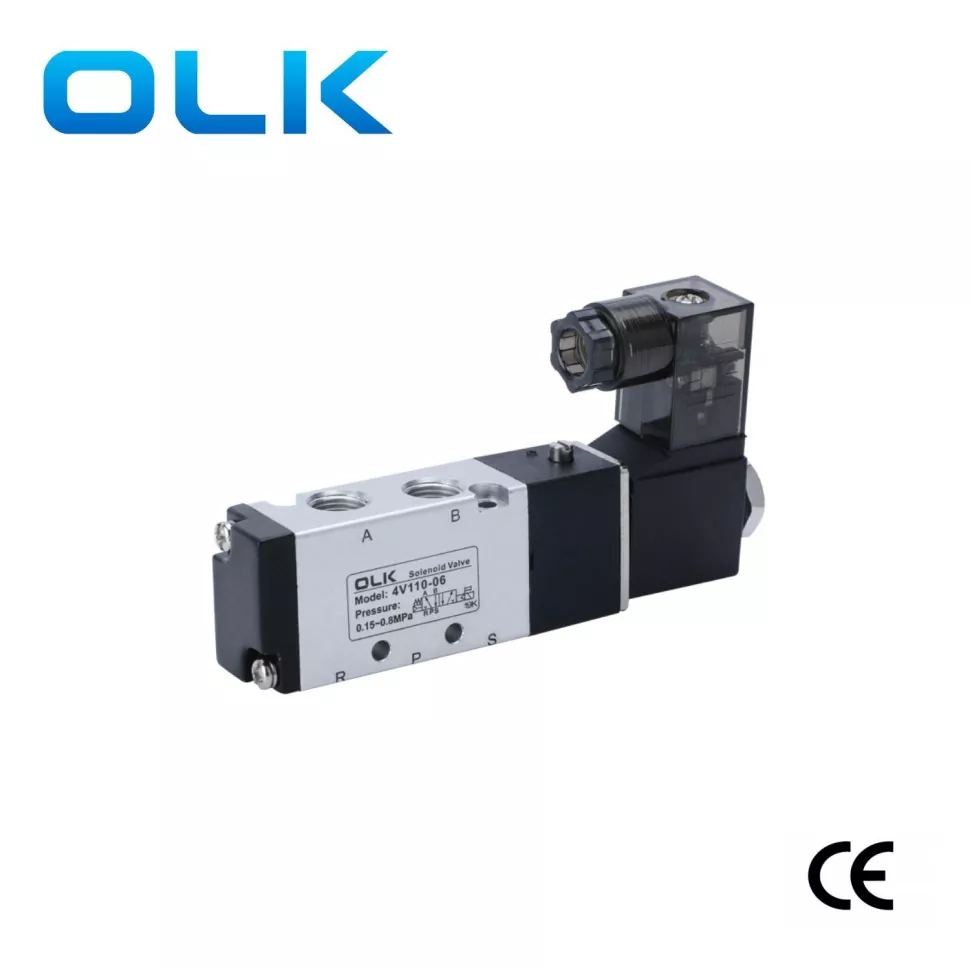

OLK 4V100 magnetventil 5 väg, 5/2 väg pneumatisk magnetventil passerade CE -certifiering. Utseendestorleken är den minsta modellen, med en kompakt design och en gränssnittsspecifikation av 1/8 ''. 4V100 magnetventil är lämplig för mindre pneumatiska system med lägre flödeshastigheter. Appliceras på små enheter eller små cylindrar som kräver exakt kontroll.

Beställningskod
4v	1	10	6	AC110V
Modell	Koda	ventiltyp	hamnstorlek	spänning	Explosionsbevisspole

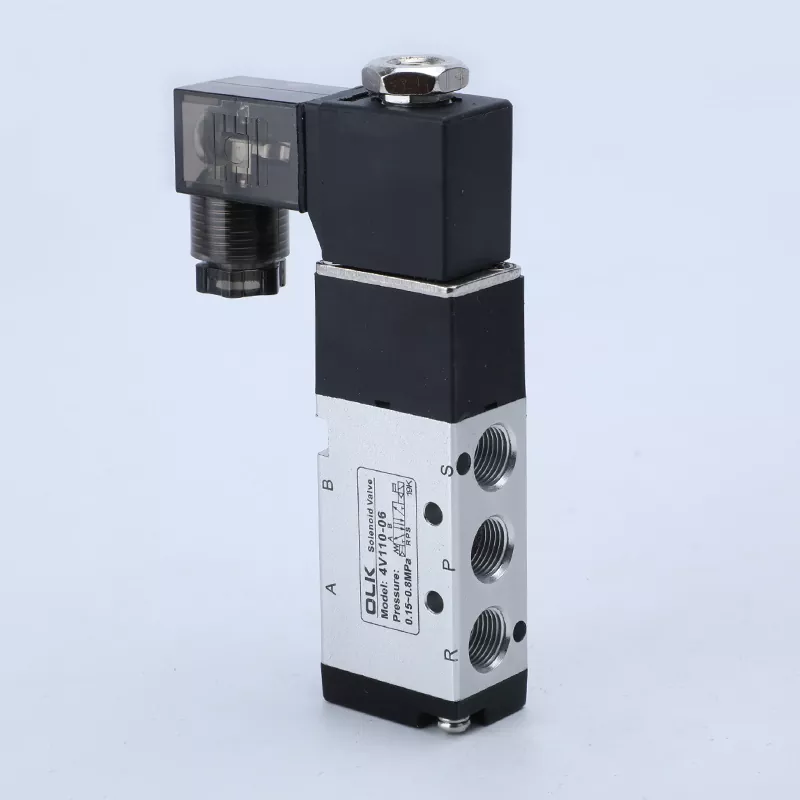

4V: Sports2 (3) Positionmagnetventil	1: 100 -serien	10: Single Solenoid 5/2 Way	M5: M5x0.8	AC220V	Nej: DIN -typ

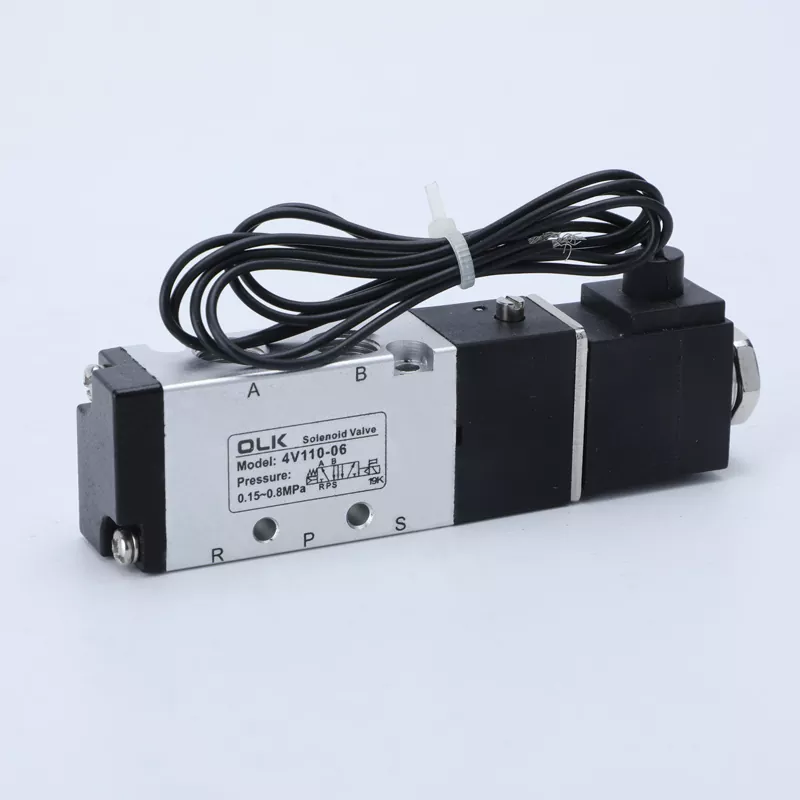

		20: Dubbel magnetventil 5/2 sätt	06: 1/8 ''	Dc24v	I: Linjetyp
		30C: Dubbel magnetventil VLave5/3way stängd centrum		AC110V
		30E: Dubbel magnetventil VLave5/3way avgascenter		AC24V
		30p: Dubbel magnetventil 5/3 väg tryckcenter		Dc12v

4V100 Solenoid Valve 5 WayParameters Data:

Modell	4V110-M5 4V120-M5	4V130C-M5 4V130E-M5 4V130P-M5	4V110-06 4V120-06	4V130C-06 4V130E-06 4V130P-06
Arbetsmedium	Luft （filtrera genom en filterskärm på över 40μm）
Actionläge	Inre piltyp
hamnstorlek	Inlopp = utlopp = avgasport = m5		Inlopp = outlet == g1/8
Effektivt tvärsnittsområde	5,5 mm² （CV = 0,31）	5,0 mm² （CV = 0,28）	12,0 mm² （CV = 0,67）	9,0 mm² （CV = 0,5）
Inställningar	5/2 port	5/3 port	5/2 port	5/2 port
Tryckområde	0,15-0,8 MPa (21-114psi)
Bevistryck	1,5MPA (215psi)
Arbetstryck	‘-20-70 ℃
Kroppsmaterial	Aluminiumlegering
Smörjning	Inget behov
Max.	5 gånger/sekund	3 gånger/sekund	5 gånger/sekund	3 gånger/sekund
Vikt	4V110-M5: 130G 4V120-M5: 175G	200 g	4V110-06: 120G 4V120-06 ： 175G	200 g
