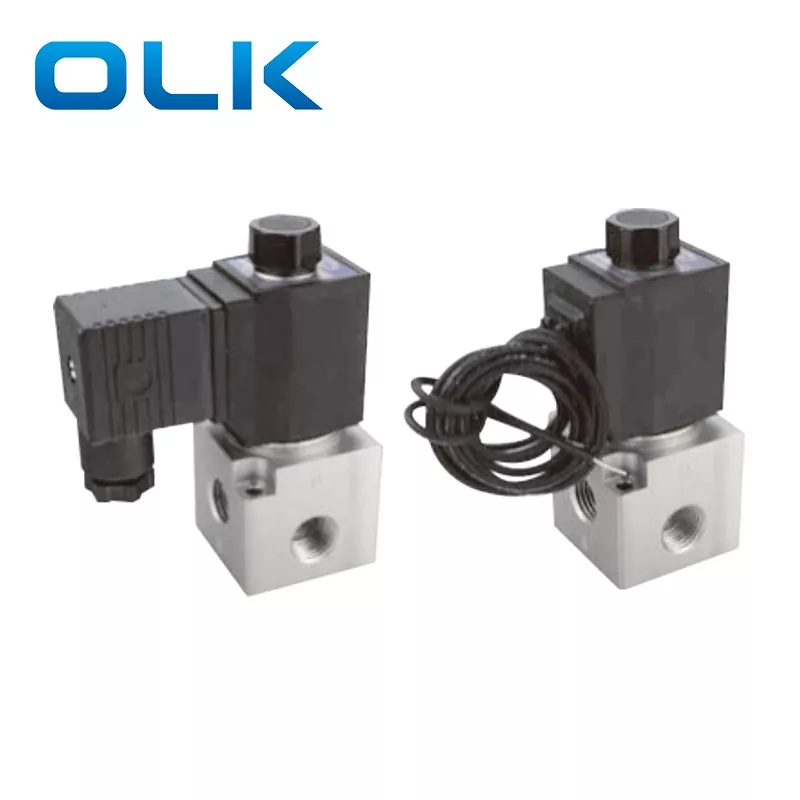

3V3 högflödesmagnetventil

Som professionell tillverkning vill OLK erbjuda dig 3V3 högflödesmagnetventil. Och OLK kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

3V3 högflödesmagnetventilen är en 2-läges, 3-vägsventil med en direktverkande design, som ger snabbare respons och högre växlingsfrekvens än pilotmanövrerade ventiler. Dess robusta aluminiumlegeringskropp stödjer högt luftflöde och högre tryck, och den kan även användas med vakuumapplikationer. Alternativen för solenoidspolen inkluderar DC12V, DC24V, AC110V eller AC220V, vilket säkerställer stabil och känslig drift.

Denna 3V3 högflödesmagnetventil 3-vägs är lämplig för medelstora till stora pneumatiska system, speciellt för flera cylindrar som arbetar tillsammans eller system som kräver högt luftflöde. Dess normalt stängda (NC), normalt öppna (NO) och dubbla solenoidkonfigurationer gör den idealisk för automationslinjer, förpackningsmaskiner, tryckutrustning och livsmedelsmaskiner. Dess snabba och exakta respons skiljer den från små ventiler som 3V2.

4. 전면 엔드 커버는 자체 윤활 베어링 가이드를 활용하여 탁월한 윤활 및 가이드 성능을 제공합니다.

1.Direktverkande struktur med känslig omkoppling.

2. Normalt stängda (NC) och normalt öppna (NO) typer tillgängliga.

3. Koaxial avstängningsdesign för bra tätning och stort flöde.

4. Ingen smörjning krävs.

3V3: högt flöde, passar för flera cylindrar eller högflödesapplikationer.

6. Flera standardspänningsalternativ tillgängliga.

3V3 magnetventil Symbol:

Beställningskod
3V	3	-	08	NC	A
Modell	Koda		Portstorlek	Tillförordnad typ	Standardspänning	Elektrisk ingång	Typ av tråd
3V:2 läge 3-vägs	3:3-serien		08:G1/4	NC: normalt stängt	A: AC220V	Blank: DIN typ	Blank: G
				NEJ: normalt öppet	B: DC24V	I: Linjetyp	T:NPT
					C: AC110V
					E: AC24V
					F: DC12V

Modell	3V3-08
Arbetsmedium	Luft (filtrerad med 40 μm eller högre filter)
Tillförordnad typ	Direkt skådespeleri
Portstorlek*	G1/4
Position & sätt	2 Position 3-vägs
Effektivt område	11 mm²(Cv = 0,62)
Smörjning	Krävs inte
Driftstryckintervall	0 ~ 0,8 MPa (0 ~ 114 psi)
Bevistryck	1,5 MPa (215 psi)
Driftstemperatur (℃)	-20 ~ 70
Kroppsmaterial	Aluminiumlegering

Standardspänning	AC220V AC110 AC24V DC24V DC12V
Spänningsområde	AC：±15% DC:±10%
Energiförbrukning	AC:10VA DC:6,5W
Skyddsklass	IP65(DIN40050)
Isoleringsgrad	B nivå
Anslutningstyp	3V:2 läge 3-vägs
Min. Excitationstid	0,05 sek

Punkt	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
Arbetsmedium	Luft	Luft, Vatten, Olja	Luft	Luft
Ursprungligt tillstånd:	NC	NC/NO	NO/NC	NO/NC
Aktiveringstyp	Direkt skådespeleri	Direkt skådespeleri	Direkt skådespeleri	Direkt skådespeleri
Portstorlek	M5; G1/8	G1/8; G1/4	G1/8; G1/4	G1/4
Position & sätt	3 Port 2 Position	2 Port 2 Position	3 Port 2 Position	3 Port 2 Position
Smörjning	Ej obligatoriskt	Ej obligatoriskt	Ej obligatoriskt	Ej obligatoriskt
Arbetstryck	0–0,7 MPa	0–0,7 MPa	0–0,8 MPa	0–0,8 MPa
Bevistryck	1,2 MPa	1,5 MPa	1,2 MPa	1,2 MPa
Öppningsstorlek	φ1,2 mm	φ2,5 mm	Φ3,2 mm/φ3,4 mm	Φ11 mm (stort luftflöde)
