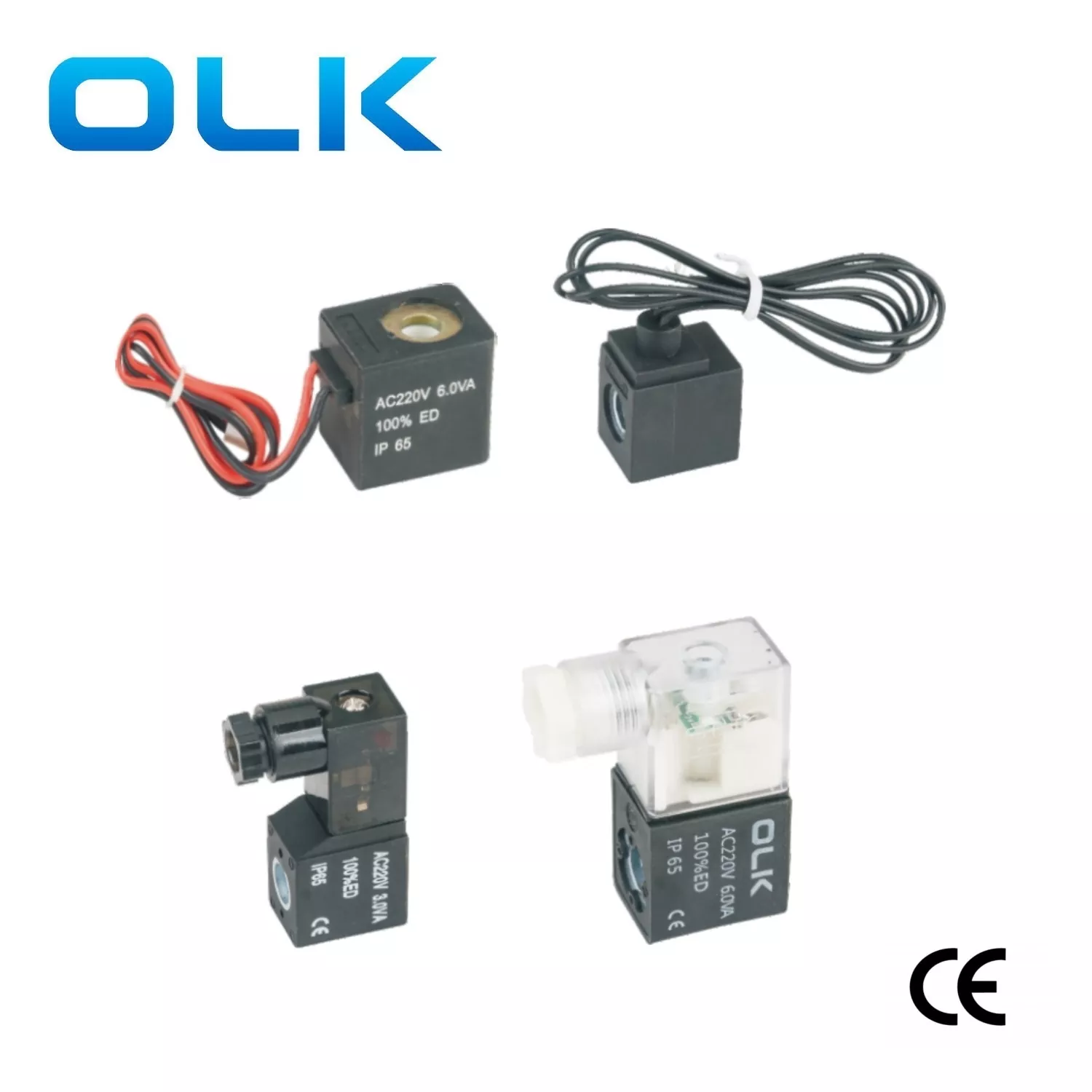

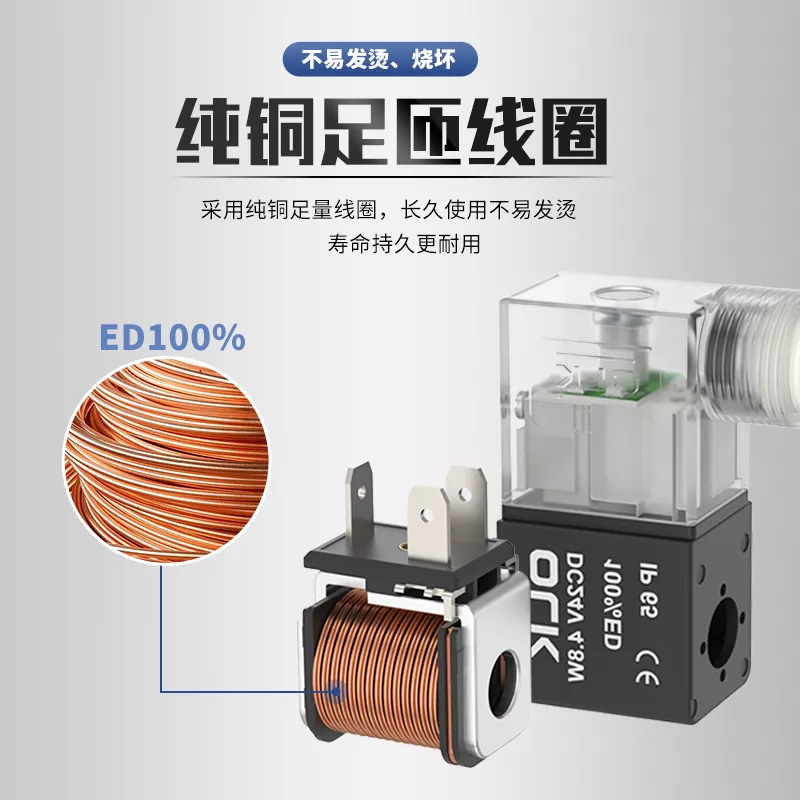

The 080 092 series solenoid valve coil is made of copper wire wound into a simple magnetic field.When electricity passes through the coil, it creates a magnetic force that pulls the 080/092 series solenoid valve core.This movement changes the air flow direction then changes the working position of the pneumatic cylinder.The OLK solenoid valve body adopts pure copper coil ED100% with sufficient turns for långvarig drift utan överhettning
080/092 -serien Solenoid Valve Coil End Cover kan ändra installationsriktning utan att orsaka besvär för ledningarna, och plastskalet kan väljas från svart eller transparent
Det är lätt att koppla och installera för användning, bara ta bort skyddsskyddet.
DC -spolsterminalerna har ett ljus som visar polariteten.
Anslut terminalen "1" till den positiva sidan och terminalen "2" till den negativa sidan.
Om du ansluter dem på fel sätt kommer ljuset inte att slå på, men ventilen fungerar fortfarande.
|
Beställningskod |
|
|
|
Cd |
A080 |
A |
|
Modell |
Spärr |
spänning |
|
CD:DIN |
A080: Borrstorlek 8 mm |
A: AC220V |
|
CL: Linjetyp |
A092: Borrstorlek 9 mm |
B: DC24V |
|
|
|
C: AC110V |
|
|
|
E: AC24V |
|
|
|
F: DC12V |
|
080/092 Solenoid Valve Coil Volvate Selection: |
||
|
Likströmsspänning |
Växelspänning |
|
|
Dc12v |
DC12V 5W spole |
AC24V |
|
DC12V 6W spole |
AC36V |
|
|
DC12V 6.8W spole |
AC110V |
|
|
Dc24v |
DC24V 4.8W |
AC220V |
|
DC24V 5W |
AC380V |
|
|
DC24V 6W |
|
|
|
DC24V 6.8W |
|
|
|
080 Series magnetventilspole |
spoltyp |
spänning |
Anslutningstyp |
Pm |
|
produktionsserie |
CDA080 -terminal |
Växelström |
PL1515-P1 |
Appliceras på CDA080 AC, DC -spole |
|
PL1515T-P2 |
Appliceras på CDA080 AC Type Coil |
|||
|
3V100 Series 4V100 Series 4M Series |
CDA080 -terminal |
Likström |
PL1515T-P3 |
Appliceras på CDA080 DC -spole |
|
CLA080 GROMMET |
Växelström |
/ |
/ |
|
|
CLA080 GROMMET |
Likström |
/ |
/ |
|
092 Serie Solenoid Valve Coil |
spoltyp |
spänning |
Anslutningstyp |
Pm |
|
3V1 Series 3V200 Series 3V300 Series 4V200 Series 4V300 Series 4V400 Series 4M200 Series 4M300 Series |
CDA092 |
Växelström |
4V210-005-P1 |
Appliceras på CDA092 AC, DC Type Coil |
|
4V210-005-P2 |
Appliceras på CDA092 AC Type Coil |
|||
|
Likström |
4V210-005-P3 |
Appliceras på CDA092 DC -typspole |
||
|
CLA092 GROMMET |
Växelström |
/ |
/ |
|
|
Likström |
/ |
/ |
1. Vad är diametern för OLK -märkesmagnetventilspolen?
Spolhåldiameter 8mm eller 9mm
2. Kan du på 080/092 -serien Solenoidventil slås på länge?
Ja, vår spole är 100% ed.
3. Vad är skillnaden mellan AC och DC -spänning?
DC är likström, AC växlar ström. Generellt sett är hushållselektricitet AC220V
4. Spolen kan välja flera färger?
Spolhöljet kan väljas i svart eller transparent färg.
5. hur en magnetventilspole fungerar？
Solenoidventilspolen skapar ett magnetfält när den drivs. Denna magnetiska kraft flyttar ventilen inuti, öppnar eller stänger flödet av luft, gas eller vätska.
