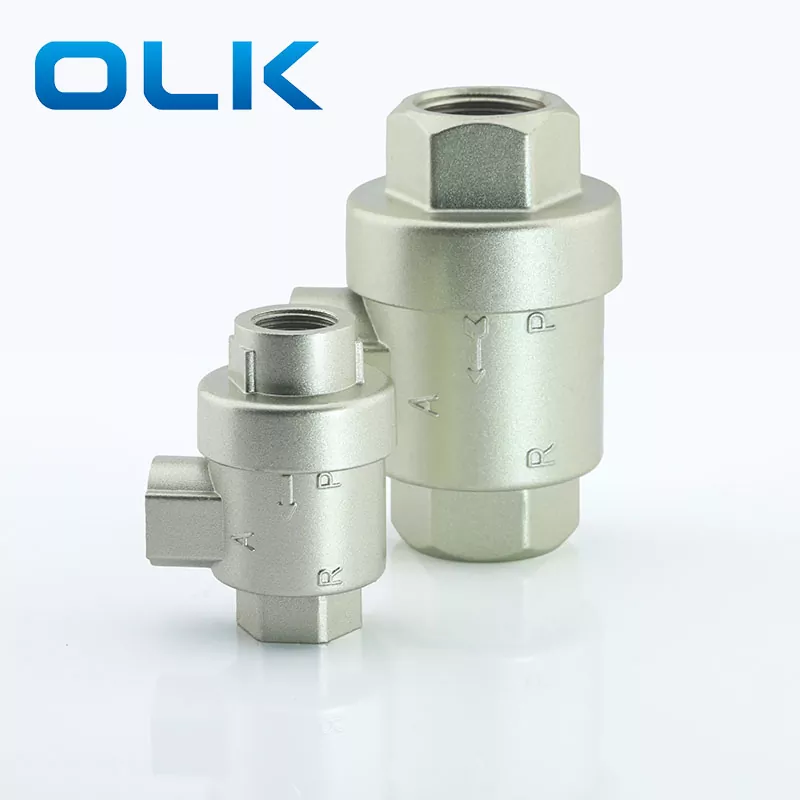

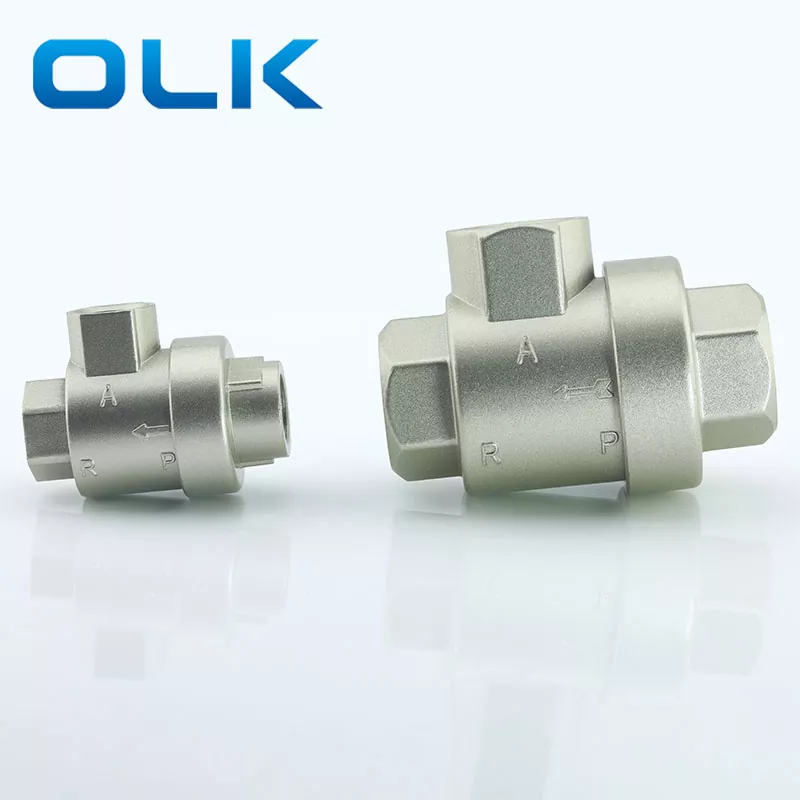

Xq Snabbavgasventil

Model:XQ170600

OLK är en av de professionella XQ Quick -avgasventilstillverkarna och leverantörerna i Kina. Våra produkter är CE -certifierade och har i lager av fabrik, välkommen till grossist XQ Snabbavgasventil från oss.

Skicka förfrågan

Produktbeskrivning

OLK XQ Snabbavgasventil är en ventil som automatiskt uttömmer trycksatt gas från utloppet när inloppstrycket sjunker till ett visst värde. När det finns lufttryck vid inloppet skjuts ventilkärnan (envägs tätningsring eller membran) öppet, stänger avgasporten och matas ut från utloppet. När inloppet töms skjuter utloppstrycket ventilkärnan för att försegla inloppet, och utloppsgasen utmattar snabbt genom avgasporten. XQ Snabbavgasventil erbjuder fem alternativ för anslutningsstorlek: M5, G1/8, G1/4, G3/8 och G1/2.

Applikation och försiktighetsåtgärder för XQ Snabbavgasventil:

XQ Snabbavgasventil används i situationer där pneumatiska komponenter och enheter måste avgas snabbt. Om den installeras mellan cylindern och riktningsventilen, avgas cylindern direkt genom XQ -snabbavgasventilen istället för riktningsventilen, vilket ökar cylinderns rörelseshastighet avsevärt. Denna effekt märks särskilt när rörledningen mellan cylindern och ventilen är lång. Om riktningsventilens avgassport är stor och anslutningsröret mellan cylindern och ventilen är kort är det onödigt att installera en snabb avgasventil.

För att uppnå snabbt avgaser måste trycket vid det snabba avgasventilinloppet tömmas snabbt, så avgaspassagen vid inloppet (mellan riktningsventilen och den snabba avgasventilen) måste vara obegränsad.

Se till att cylindern har tillräcklig dämpningskapacitet när du använder XQ -snabbavgasventilen.

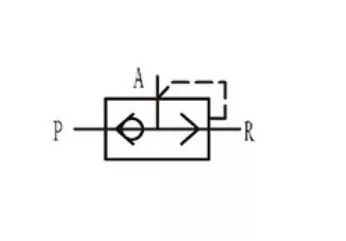

Xq Snabbutgivningsventilsymbol

Beställningskod:
Xq17	0600
Modell: XQ Series 3/2 sätt snabb avgasventil	Portstorlek:
	0600: G1/8
	0800: G1/4
	1000: G3/8
	1500: G1/2
	2000: G3/4
	2500: G1

Xq Snabbavgasventilens allmänna parametrar

Specifikation	Hamnstorlek	Borrning (mm)	Flöde (m³/min)	Hållbarhet (x10⁴ cykler)	Driftstryckområde (MPA)	Svarstid (er)
Xq-m5	M5	4	–	≥ 200	0,12 ~ 1,0	≤ 0,03
Xq170600	G1/8	6	≥ 0,3			≤ 0,03
Xq170800	G1/4	6	≥ 0,9			≤ 0,03
Xq171000	G3/8	8	≥ 2,5			≤ 0,04
Xq171500	G1/2	15	≥ 4,5			≤ 0,05
Xq172000	G3/4
Xq172500	G1
