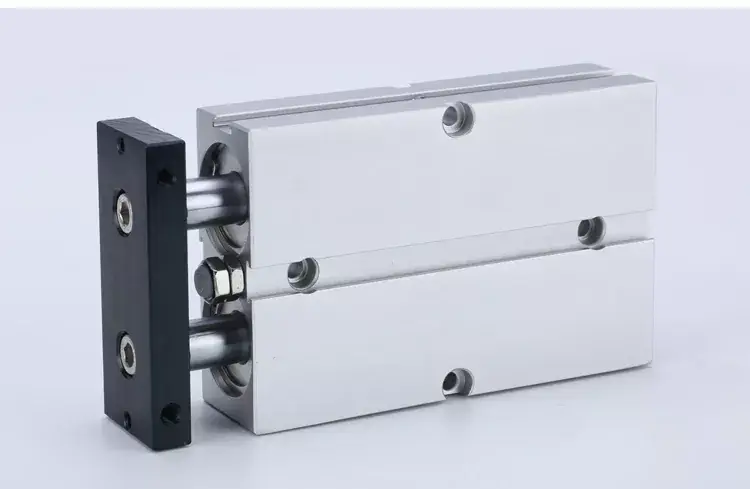

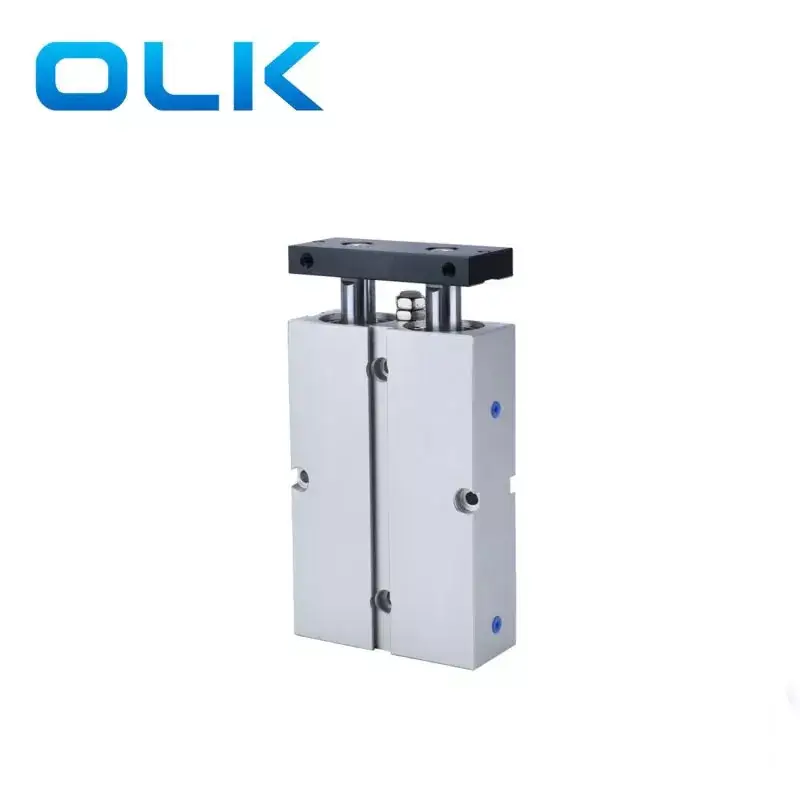

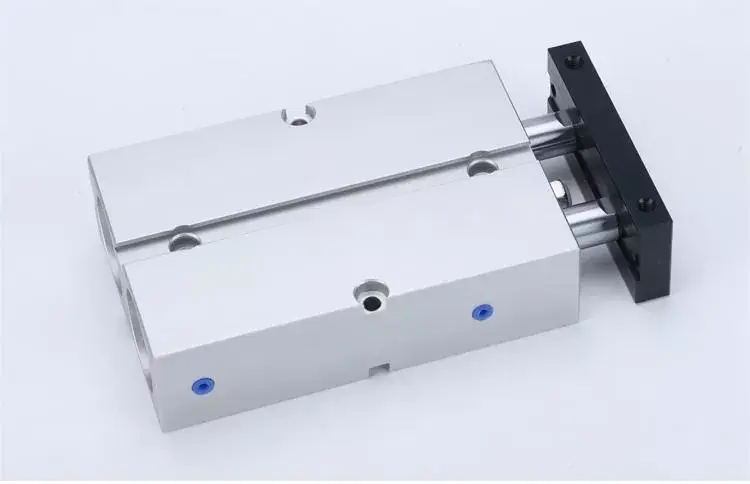

Vår fabrik är specialiserad på tillverkning av Cylinder med dubbla axlar. Välkommen till att köpa TN -serie med dubbla axlar från OLK. Varje begäran från kunder svaras inom 24 timmar. Ouleikai (OLK) TN-cylindern med dubbla axlar möjliggör samtidig kontroll av flera axlar, underlättar komplexa rörelsesvägar och multi-axel samarbetsarbete.
Jämfört med att använda flera enaxelcylindrar separat, integrerar TN-dubbla axelcylindern flera aktiveringsaxlar, med en rymdbesparad inbäddad kroppsmonteringform som är mer kompakt.
OLK-pneumatiska leverantörer med avancerad design och optimerade kontrollalgoritmer, det uppnår effektivt energiutnyttjande och energibesparande effekter, vilket minskar energiförbrukningen och driftskostnaderna.

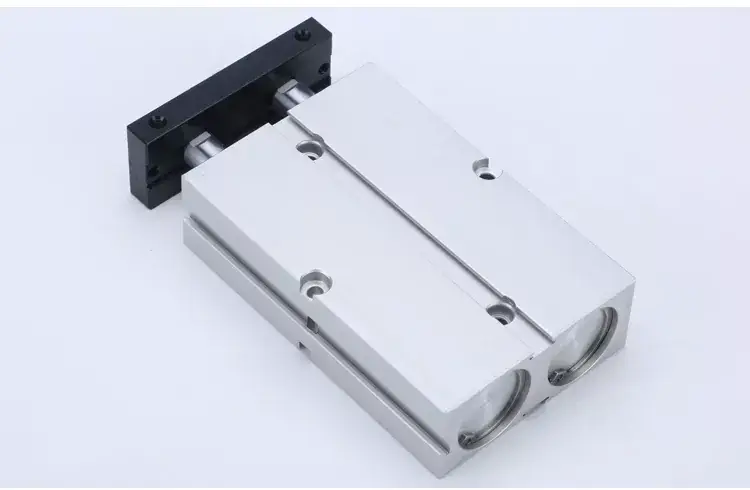

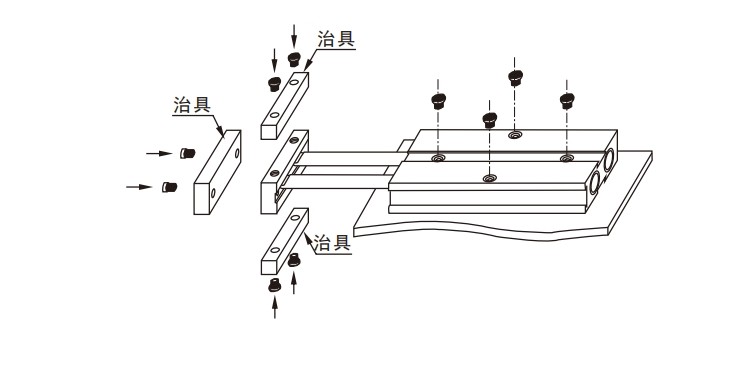

TN-dubbelaxelcylinderns fasta panel har monteringshål på tre sidor, vilket underlättar belastning av flera positioner. Det säkerställer exakt synkron kontroll av flera axlar, vilket säkerställer synkron rörelse för varje axel i komplexa rörelsesvägar.
1. följer företagets standarder.
2. Inbäddad kroppsinstallation för rymdbesparande.
3. Har viss böjning och vridningsresistens, som kan motstå sidobelastningar.
4. Montering av hål på tre sidor av den fasta plattan underlättar montering av flera positioner.
5. Justerbar front-end kollisionsplatta på kroppen möjliggör justering av cylinderslag och slagavlastning.
6. Denna serie cylindrar är standard utrustad med magnetiska fästen, med tillgängliga icke-magnetiska alternativ.
|
Borrstorlek (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Skådespelarläge |
Dubbelverkande |
|||||
|
Arbetsmedium |
Rengjorda luft |
|||||
|
Arbetstryck |
0,1-1,0 MPa (14-145psi) |
|||||
|
Bevistryck |
1,5 MPa (215psi) |
|||||
|
Arbetstemperaturområde |
‘-20-70 ℃ |
|||||
|
Arbetshastighetsområde |
30-500 |
|||||
|
Buffertläge |
kraschdyna |
|||||
|
Icke-ruttning precision |
± 0,4 |
± 0,3 |
||||
|
Hamnstorlek |
M5 x 0,8 |
PT1/8 |
||||
Den icke-roterande noggrannheten hänvisar till vinkeln som cylinderfasta plattan kan rotera när cylindern är i det helt återkallade tillståndet.
De tillgängliga övertagningstrådarna är NPT och G.
PS: Alla TN -serie med dubbla axlar med magneter.
TN Series Dual Axis Cylinder Symbol:
|
Beställningskod |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODELL |
|
Borrstorlek |
|
stroke |
|
Magnet |
|
Tråd |
|
TN: Dubbelstångcylinder (dubbelverkande), full serie med magnet |
|
|
|
|
|
S: Med magnet |
|
Blank: PT -tråd |
|
|
|
|
|
|
|
|
|
T: NPT -tråd |
|
|
|
|
|
|
|
|
|
G: G -tråd |
TN Series Dual Axis Cylinder Standardspecifikation:
|
Borrstorlek (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Skådespelarläge |
Dubbelverkande |
|||||
|
Arbetsmedium |
Rengjorda luft |
|||||
|
Arbetstryck |
0,1-1,0 MPa (14-145psi) |
|||||
|
Bevistryck |
1,5 MPa (215psi) |
|||||
|
Arbetstemperaturområde |
‘-20-70 ℃ |
|||||
|
Arbetshastighetsområde |
30-500 |
|||||
|
Buffertläge |
kraschdyna |
|||||
|
Icke-ruttning precision |
± 0,4 |
± 0,3 |
||||
|
Hamnstorlek |
M5 x 0,8 |
PT1/8 |
|
|||
Den icke-roterande noggrannheten hänvisar till vinkeln som cylinderfasta plattan kan rotera när cylindern är i det helt återkallade tillståndet.
De tillgängliga övertagningstrådarna är NPT och G.
PS: AllTN Series Dual Axis Cylinder med magneter.
|

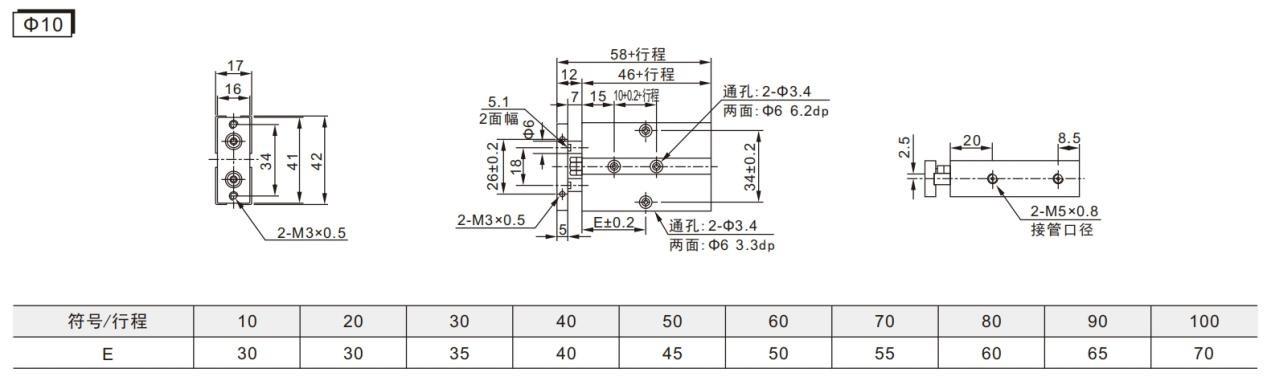

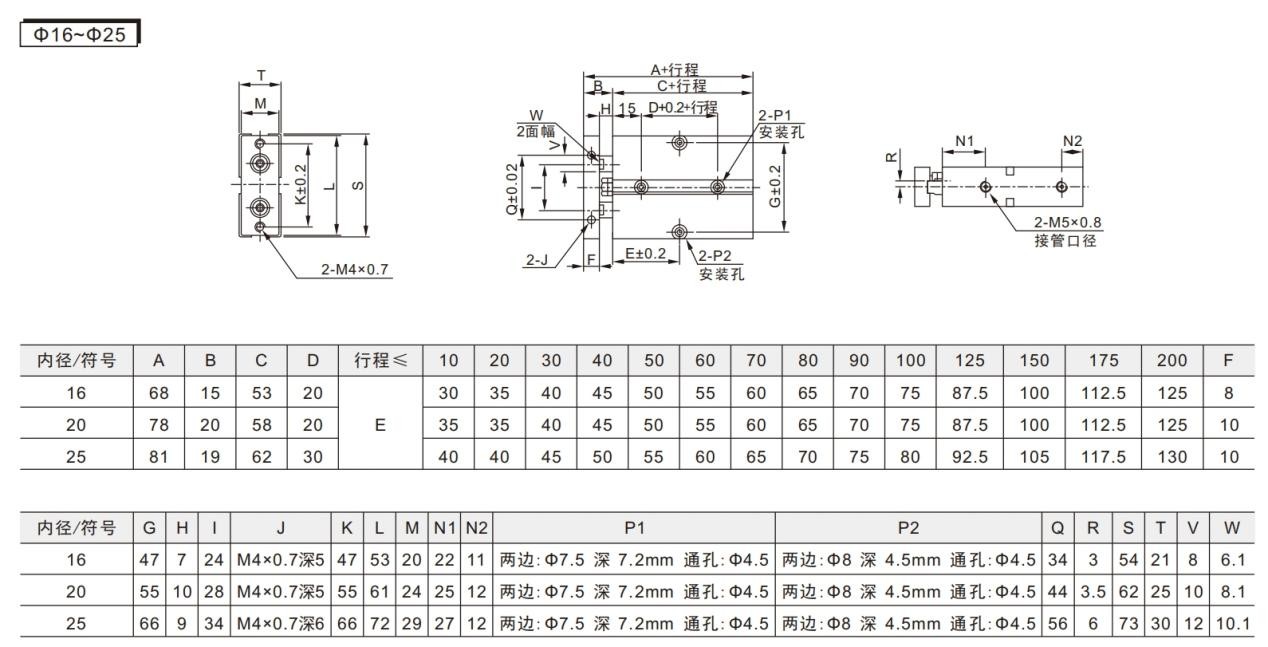

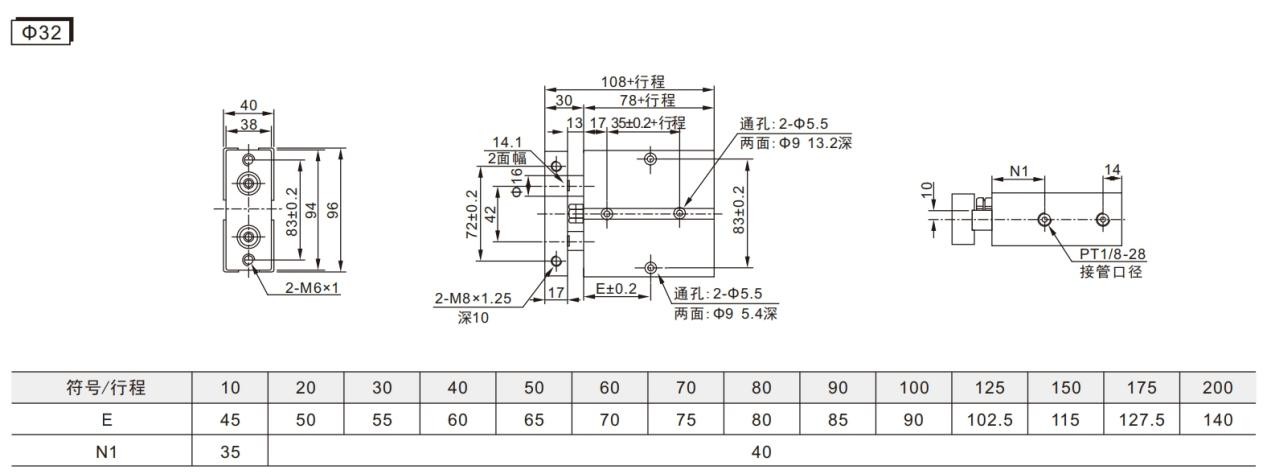

borrning (mm) |
Kolvstångdiameter (mm) |
Skådespelerstyp |
Effektivt område (mm²) |
Lufttryck (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dubbelverkande |
Skjutsida |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Skjutsida |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dubbelverkande |
Skjutsida |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Skjutsida |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dubbelverkande |
Skjutsida |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Skjutsida |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dubbelverkande |
Skjutsida |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Skjutsida |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dubbelverkande |
Skjutsida |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Skjutsida |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dubbelverkande |
Skjutsida |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Skjutsida |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
