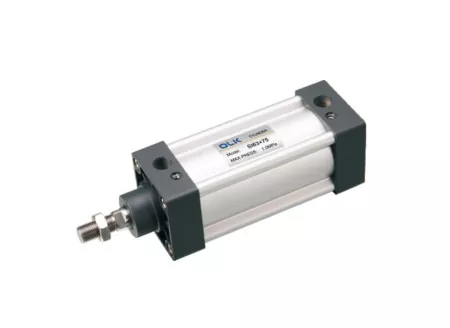

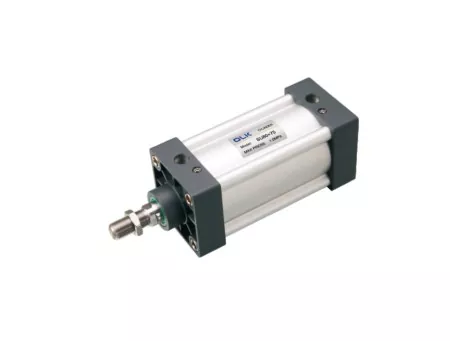

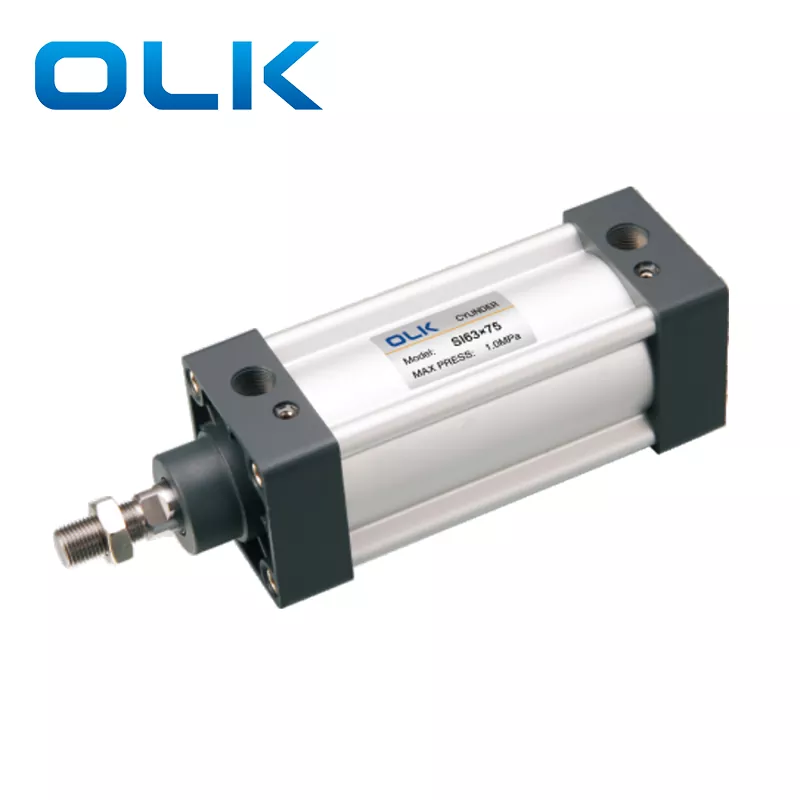

SI-serien ISO15552 standard pneumatiska cylinder finns i tre typer: standard dubbelverkande, SID dubbelstav dubbelverkande och SIJ dubbelstav dubbelverkande med justerbar slaglängd. De överensstämmer med ISO 15552-standarden, vilket innebär att deras installationsmått är större änSU pneumatiska cylindrarav samma storlek. Fasta tillbehör är inte utbytbara och är endast kompatibla med ISO 15552 (tidigare ISO 6431) specifikationer.
1.IS015552(original IS06431) standard pneumatisk cylinder;
2. Kolvtätningen är sammansatt av 2 Y-formad envägstätningsstruktur, som har kompensationsfunktion, lång livslängd och lågt starttryck,
3. Det 米-formade aluminiumröret utan dragstång har bra korrosionsbeständighet;
4. Buffertjusteringen av cylindern är jämn och stadig:
5. Cylindrar och tillbehör för installation med flera specifikationer är valfria.

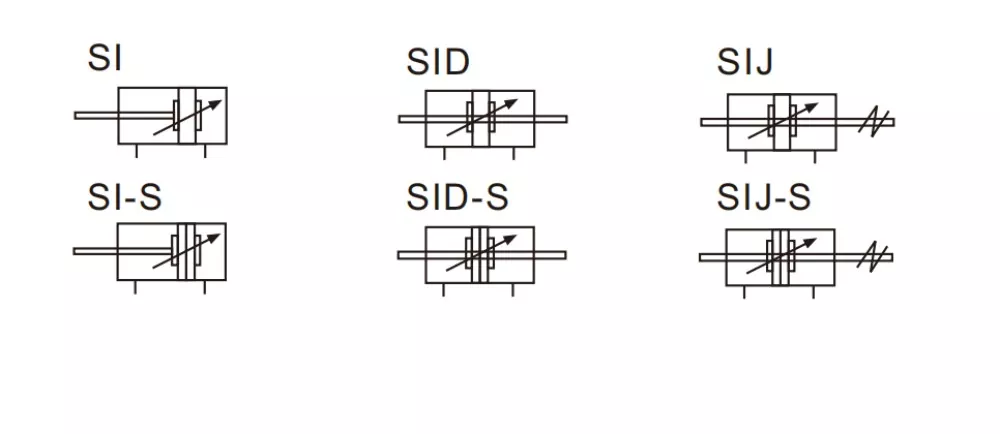

SI-serien ISO15552 standard pneumatisk cylindersymbol:
|
Beställningskod |
|
|||||||||
|
OCH |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SÄGA |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modell |
Borrstorlek |
Stångmaterial |
|
stroke |
|
Justerbar slaglängd |
Magnet |
Monteringstyp |
Tätningsmaterial |
Trådtyp |
|
SI:dubbelverkande typ |
|
Blank: medium kolstål |
|
|
|
10:10 mm |
Blank: utan magnet |
|
Blank: TPU |
Blank: PT（55°） |
|
SID: dubbelstavstyp |
|
A: SUS420J2 |
|
|
|
20:20 mm |
S:med magnet |
H: Viton |
G:G（55°） |
|
|
SIJ: justerbar slagtyp |
|
B: SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°） |
|
|
Borrstorlek (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Skådespelarläge |
Dubbelverkande |
|||||||||
|
Arbetsmedium |
Renad luft |
|||||||||
|
Fast form |
OCH |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SÄGA |
||||||||||
|
Arbetstryck |
0,1-1,0 MPa (14-145 psi) |
|||||||||
|
Bevis Tryck |
1,5 Mpa (215Psi) |
|||||||||
|
Arbetstemperaturintervall |
’-20-80℃ |
|||||||||
|
Använd hastighetsområdet |
30-800 |
30-500 |
||||||||
|
Buffertläge |
Justerbar buffert |
|||||||||
|
Buffertavstånd (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Portstorlek |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumatiska cylindrar: nyckelskillnader och specifikationsjämförelse
|
Modell: |
Det är de
|
OCH
|
|
Standard |
SU serie cylinder : JIS / AirTac |
SI-serien cylinder: ISO1552 (ISO6431) |
|
Tillämpade länder/regioner |
Används oftast i asiatisk utrustning (särskilt systemutrustning från Taiwan och Japan) |
Används mestadels i europeisk och amerikansk utrustning, automationsproduktionslinjer |
|
installationsmått |
Kompakt |
Större |
|
Borrstorlek |
32-400 |
32-200 |
|
Trådtyp |
Tillbehör är kompatibla medSC-serien pneumatisk |
ISO6431-serien (DNC, SI, SAI, SE) Öka interna länkar för produkter |
|
Inre strukturella skillnader (inte synliga från utsidan) |
Ändlockets dimensioner (monteringshålspositioner, cylinderhuvudstorlek, cylindersvansstorlek) Kolvstångens gänglängd Cylinderprofilens inre spårstruktur Skillnader mellan europeisk och japansk standard monteringshål SU pneumatisk cylinder och SI-luftcylinderKan inte bytas ut, och tillbehör (CA /CB fotfästen,FA-flänsar,TC-M, ledhuvuden) är inte kompatibla |
|
Vilket märke kan SI-cylindrar ersätta?
SI-cylindrar kan ersätta AIRTAC:s SI-seriecylindrar. Observera dock att AIRTAC har avvecklat SI-serien. Deras nya ersättningsmodell heter SAI-serien pneumatisk cylinder, som har samma funktion och samma monteringsmått.
Vilka är skillnaderna mellan den nya SAI-serien och den gamla SI-seriens standardluftcylinder?
De nya SAI-cylindrarna har externa spår för sensorinstallation, vilket gör sensormonteringen snabb och bekväm.
Vilken typ av cylinder är SI?
SI är en standard luftcylinder.
