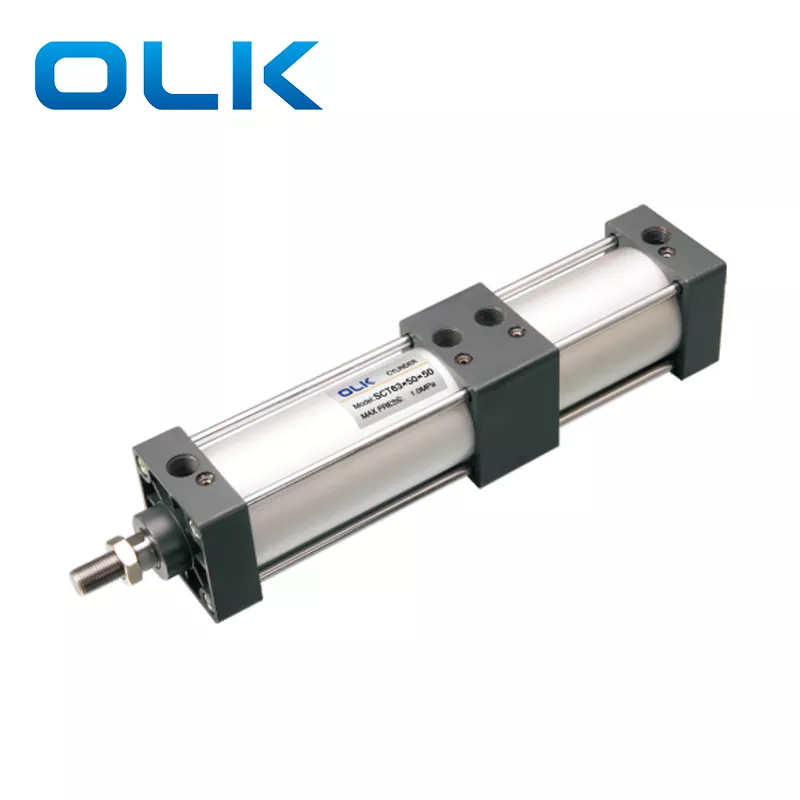

SCT Tie-Rod Cylinder

Välkommen till grossist eller anpassad SCT-dragstångscylinder från vår fabrik när som helst. Vi kommer att förse dig med fabriksrabattpriser för våra produkter. OLK är tillverkare och leverantörer av SCT dragstångscylindrar i Kina.

Skicka förfrågan

Produktbeskrivning

SCT dragstångscylindern har dubbelriktade YCC-tätningsringar och en kraftfull dubbeltaktsdesign, med ett kompakt och raffinerat utseende som säkerställer snabb verkan och jämn, stabil uteffekt. Varje lager av cylindern innehåller en individuell kolv, och under push-pull-processen delar flera kolvar på lasten, vilket gör att cylindern kan uppnå den mest kompakta längden samtidigt som den genererar multiplicerad utgående kraft genom sin flerlagers staplade struktur. Denna design med dubbla krafter ger starkare kraft, och konfigurationen med sex tätningsringar ger utmärkt tätningsprestanda, vilket gör att cylindern kan hålla ett tryck på upp till 1,4 MPa utan läckage.

SCT-dragstångscylinderegenskaper

·OLK standardcylindrar.

· Kolvtätningen antar en speciell dubbelriktad tätningsstruktur, med en kompakt design och oljelagringsfunktion.

· Cylinder av dragstångstyp; de främre och bakre kåporna är anslutna till aluminiumrörkroppen med dragstänger för hög tillförlitlighet.

Magnetventil nr.1 och nr.2 strömförsörjs samtidigt.

·Smidig och justerbar dämpning.

· Olika cylinderspecifikationer och monteringstillbehör finns tillgängliga för kunder att välja mellan.

·Tätningsmaterial som tål hög temperatur är valfria, vilket gör att cylindern kan arbeta normalt vid 150°C.

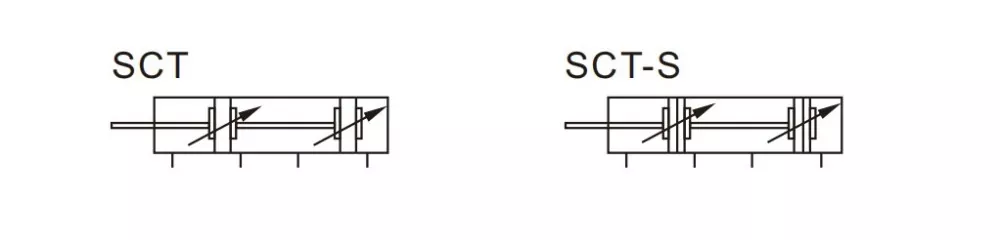

SCT dragstångscylindersymbol

Beställningskod
’-20-80℃	50	X	50	X	50	-	S
Modell:	Borrstorlek		Slag 1		Slag 2		Magnet	Tätningsmaterial	Monteringstyp	Tråd
SCT dragstångscylinder							Blank:utan	Blank: TPU	Blank:	Tom: PT tråd
							S:med magnet	N:NBR	LB:bensmontering	T:NPT tråd
								H:		G:G tråd

Borrstorlek (mm)	32	40	40	63	80	DC24
Skådespelarläge	Dubbelverkande
Arbetsmedium	Renad luft
Fast form	Basic och LB
Arbetstryck	0,1-1,0 MPa (14-145 psi)
Bevistryck	1,5 Mpa (215Psi)
Arbetstemperaturintervall	’-20-80℃
Använd hastighetsområdet	30-800
Buffertläge	Justerbar buffert
Buffertavstånd (mm)	21				28	29
Portstorlek	PT1/8	PT1/4		PT3/8		PT1/2

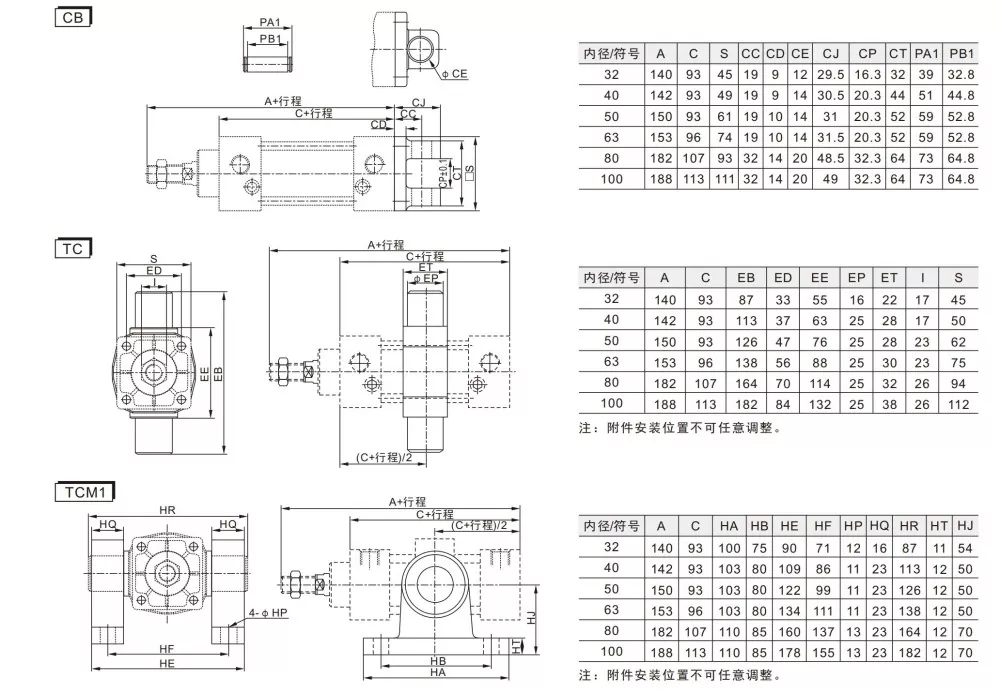

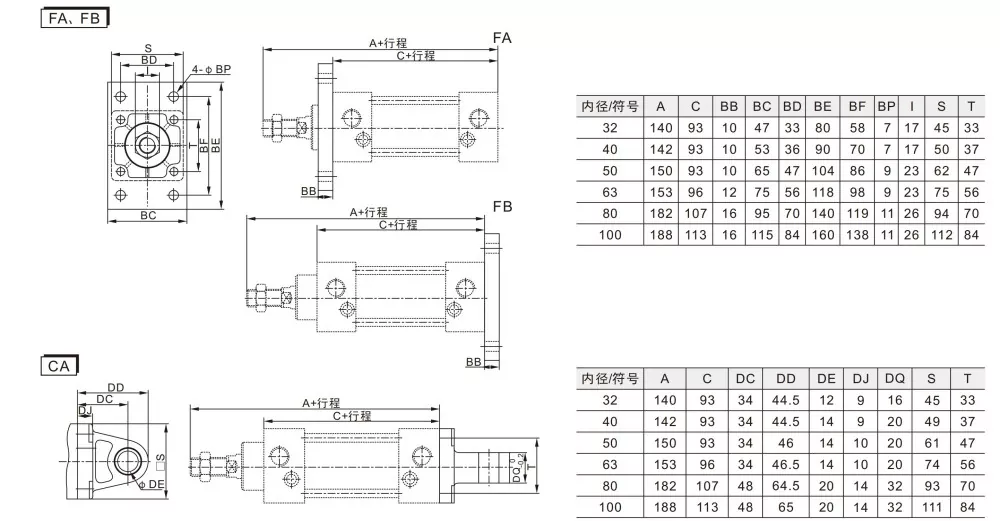

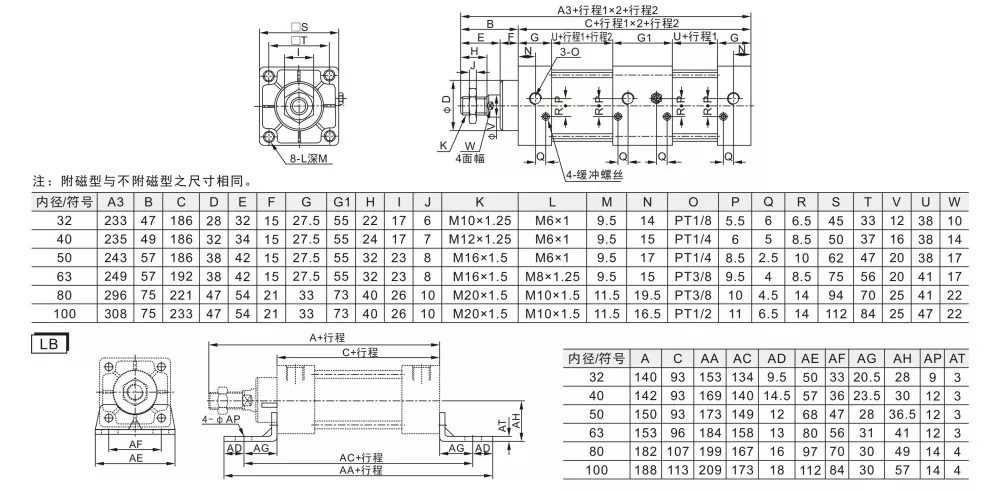

Pneumatiska styrscheman för flerpositionscylindrar

Varje sektion av cylindern innehåller en kolv.

När kolvstången sträcker sig genererar alla kolvar tryckkraft. Under indragning producerar emellertid endast en kolv dragkraft.

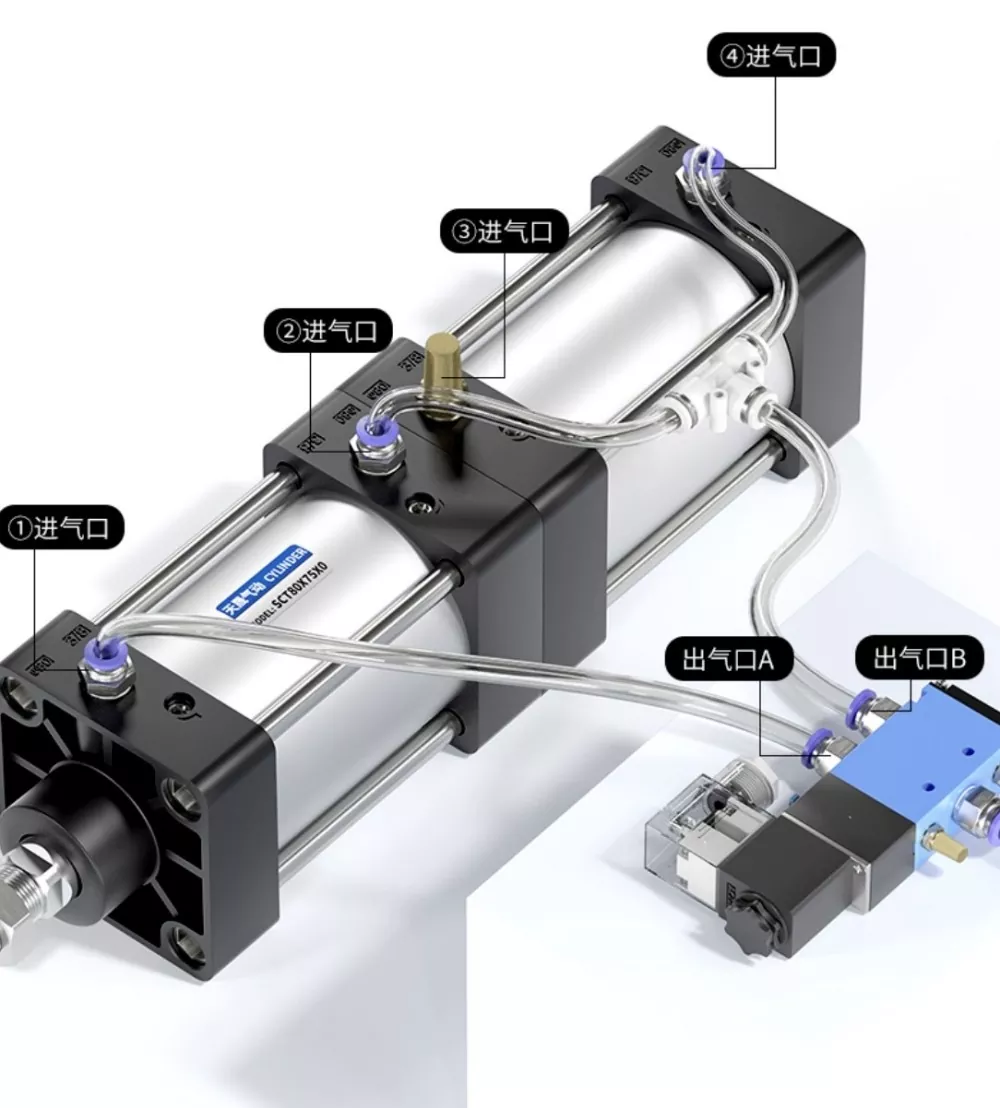

Cylinder①s luftintag är anslutet till port A på magnetventilen, och luftinloppet på cylinder④är anslutet i serie till port B på magnetventilen. Cylinder③s luftintag är anslutet till en ljuddämpare. När port A på magnetventilen aktiveras förblir cylindrarna i det indragna läget. När port B är strömsatt börjar cylindrarna att fungera.

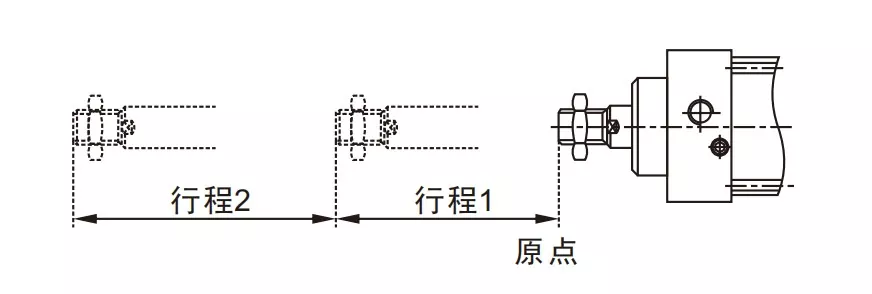

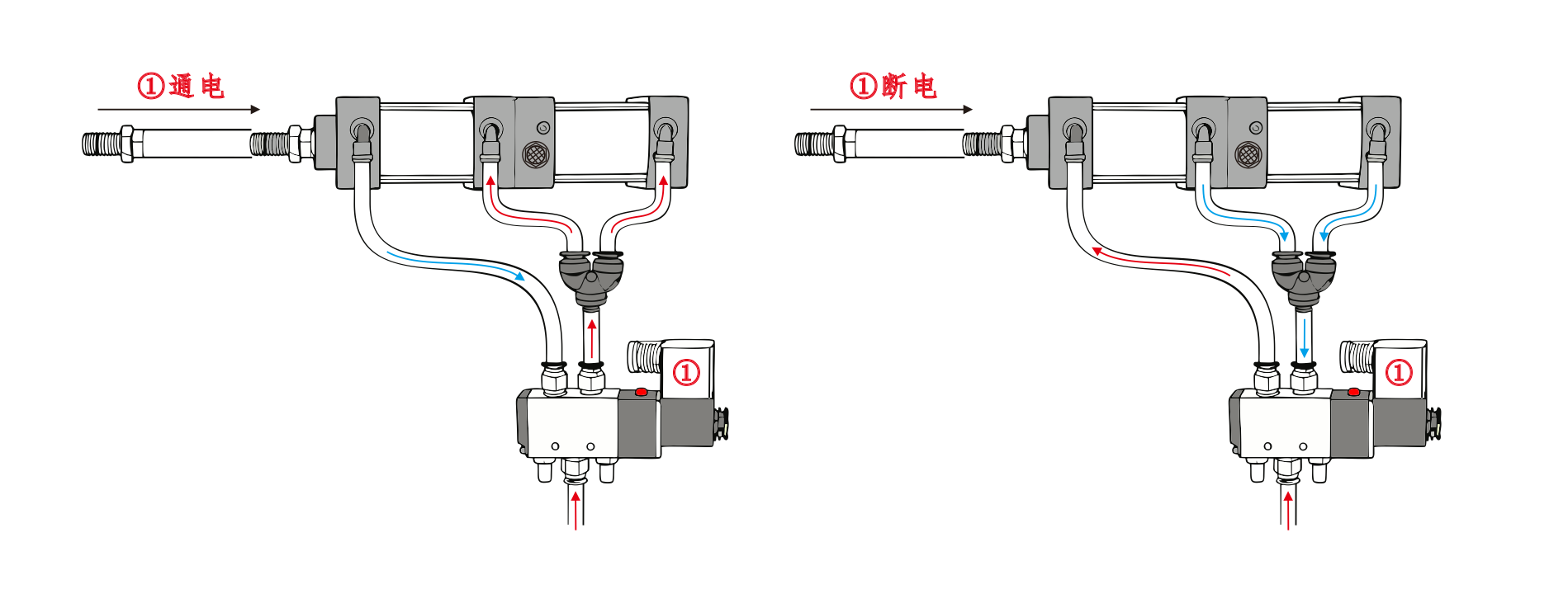

1.Förlängning

När lufttillförseln är på:

Magnetventil nr 1 är aktiverad och cylindern sträcker sig till första slaget.

Solenoidventil nr 2 aktiveras sedan och cylindern sträcker sig till det andra slaget.

2.Indragning

När kolvstången är helt utdragen:

Magnetventil nr.1 och nr.2 är båda strömlösa och cylindern dras in helt.

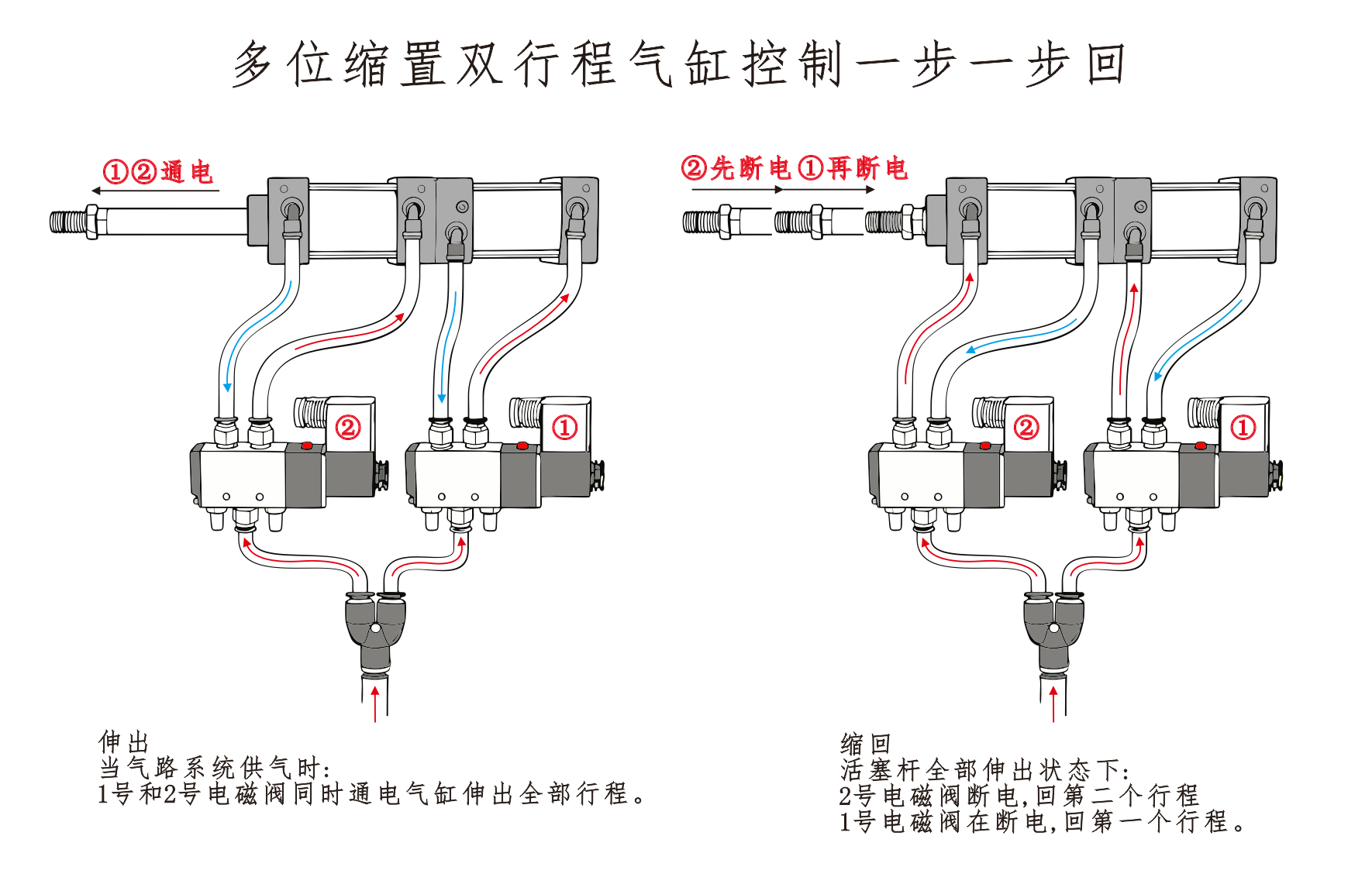

1. Förlängning (framåtslag)

När lufttillförseln är påslagen:

Magnetventil nr.1 och nr.2 strömförsörjs samtidigt.

Cylinderstången sträcker sig genom alla slag tills den är helt utdragen.

När kolvstången är helt utdragen:
