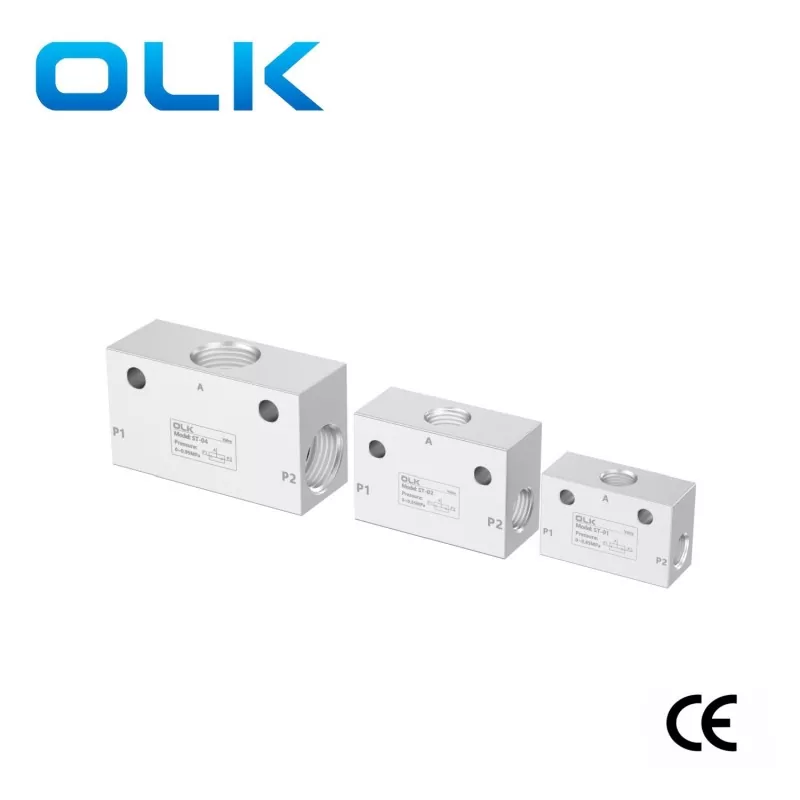

ST -seriebussventiler

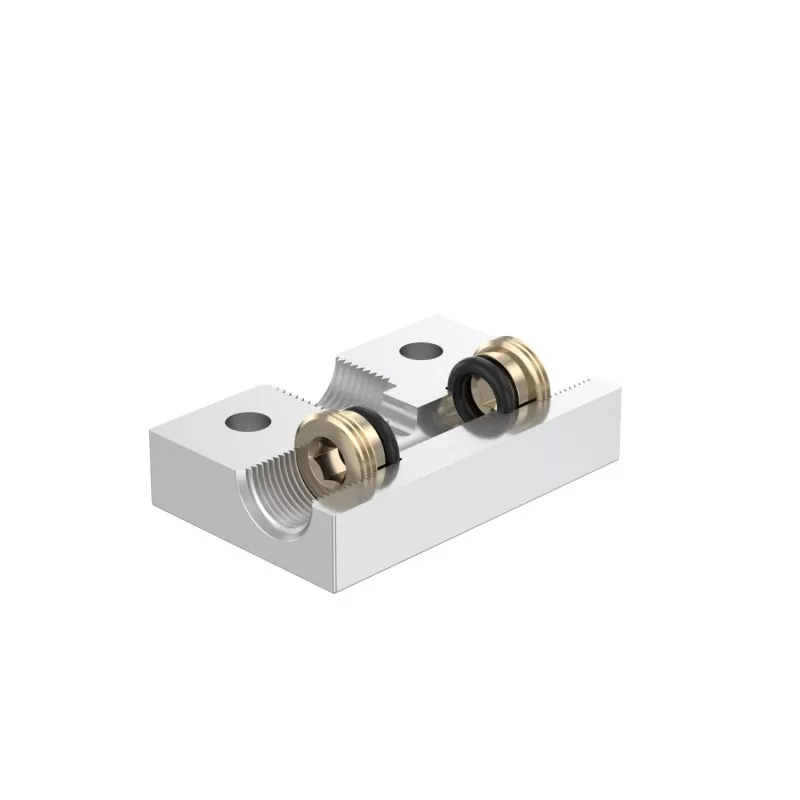

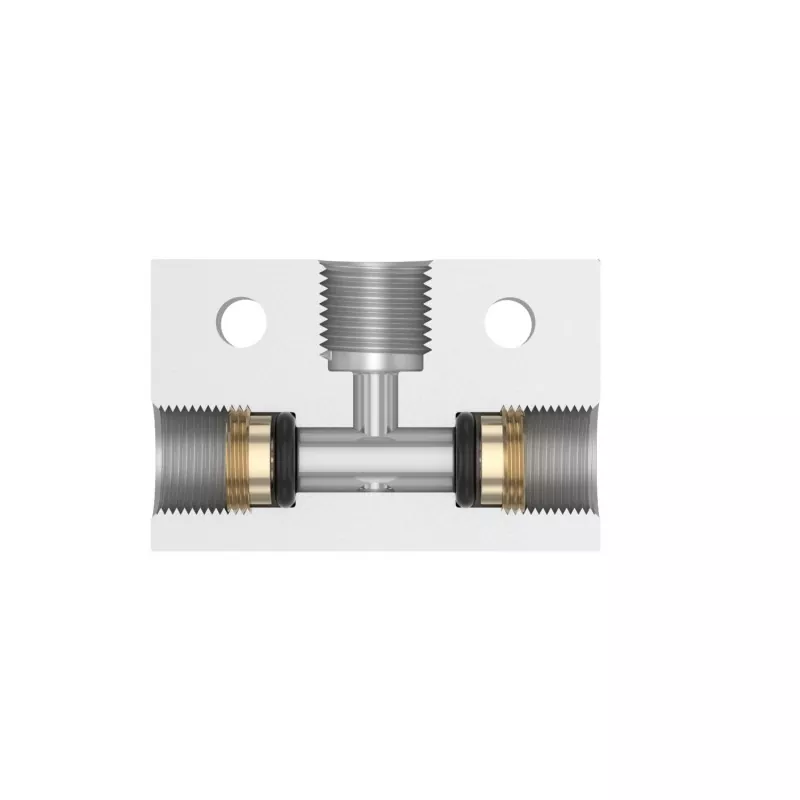

Ouleikai (OLK) ST -serie Shuttle Valves har två inloppsportar "i" och en utloppsport "ut". När en av importen har en insats har exporten en produktion. Om de två inloppstrycket inte är lika, är högtrycksinloppet och utloppet anslutna. Om de två inloppstrycket är lika är inloppet med det första ingångstrycket anslutet till utgångsporten.

St Shuttle Valve Lso känd som väljarventiler eller dubbla pilotkontrollventiler, är i huvudsak trevägs hydrauliska pilotkontrollventiler. De väljer automatiskt den hydrauliska kretsen. När ställdonet tillförs av två växlande tryckoljekällor och oljeporten med högre tryck måste öppnas, används skyttelventilen.

ST Series Shuttle Ventiles Clear Interface Thread ， Snabb avgaser, stor ventilationskapacitet, enkel installation, kapabel att komprimera gas ； Snabb utsläpp

Försiktighetsåtgärder och applikationsfrågor:

Skytteventiler används huvudsakligen för signalval, till exempel i kretsar som växlar mellan manuell och automatisk drift.

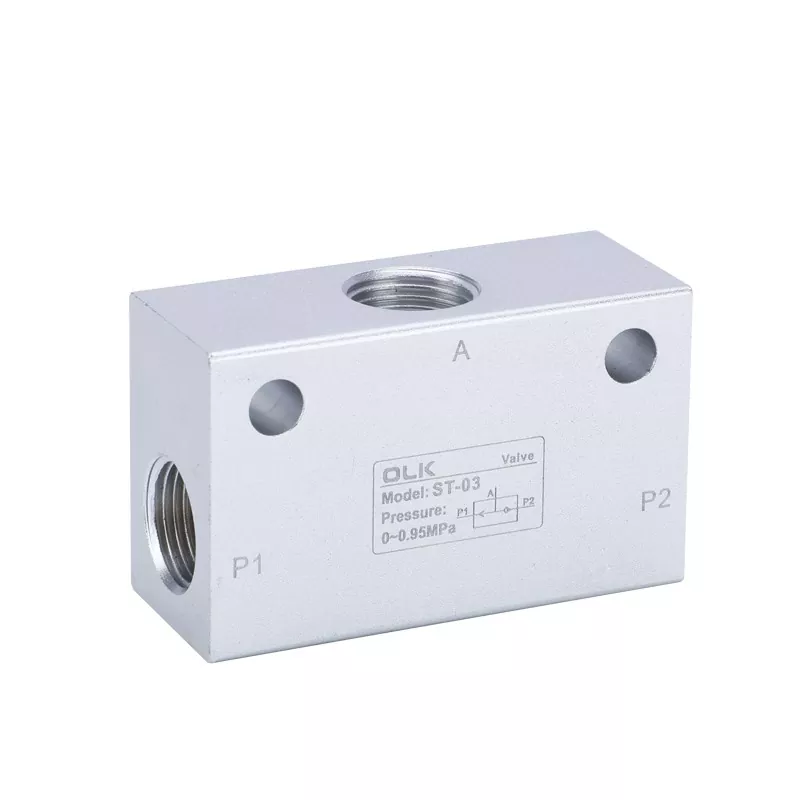

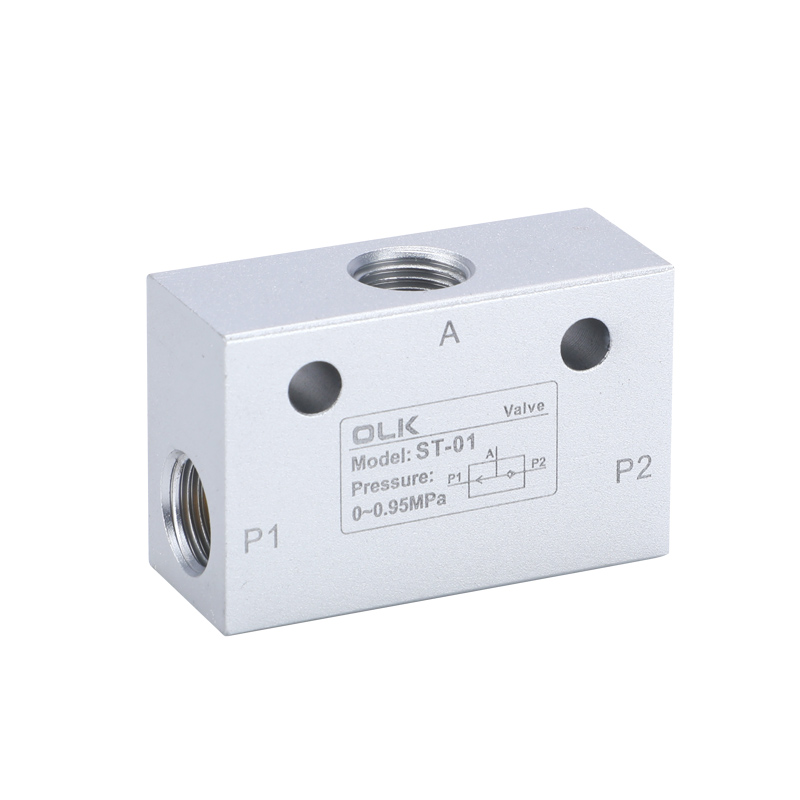

Om luftrörets beslag inte väljs ordentligt, vilket gör att luftintaget eller avgaserna i en hamn är mycket liten, kan ventilkärnan inte helt skiftas, vilket leder till att alla hamnar är anslutna. Detta måste förhindras. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Bussventiler kan också användas i växlingskretsar med hög och lågtryck. Emellertid måste en 2-positions 3-vägsventil installeras på högtrycksinloppssidan av skyttelventilen för att undvika risken för att förlora lågt tryck.

Symbol:

ST Series Shuttle Valve ALLMÄN Parametrar

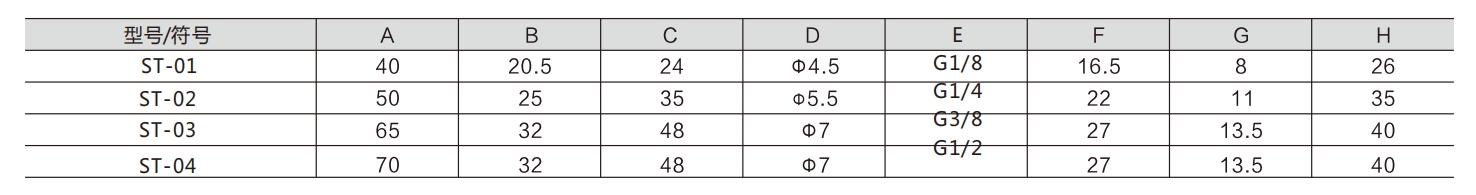

ST Series Shuttle Valve olika parametrar
