Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

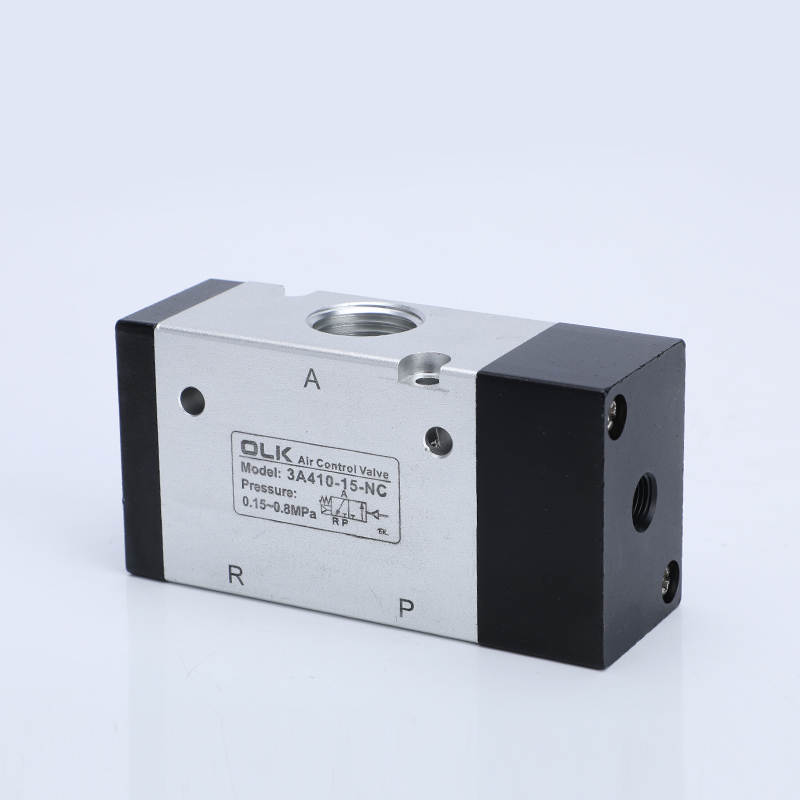

2 position 3 way3A-seriens luftstyrningsventil 3-vägs pneumatisk styrvätskeriktningsventil är en vätskeriktningsventil lämplig för luft som arbetsmedium.
Produkten har lågt startlufttryck, med enkelhuvudskontrolltyp med fjäderåterställning och dubbelhuvudskontrolltyp med positionsminnesfunktion.
Det inre hålet är bearbetat med speciell teknologi, vilket resulterar i lågt friktionsmotstånd, inget behov av oljesmörjning, stabil livscykel och lång livslängd.
Strukturen är lätt och lätt att installera.
Tillverkarna av Ouleikai (OLK) tillhandahåller skräddarsydda ventilhustjänster, vilket möjliggör olika ytbehandlingar av ventilen.
3A-seriens luftkontrollventiler 3-vägs och flödeskontrollventiler används i stor utsträckning inom förpackningsautomationsutrustning, robotstyrning, tryckluftssystem och andra områden.
SYMBOL:
Beställningskod
3A
3
10
08
INGA
MODELL
KODA
VENTILTYP
PORT STORLEK
AKTANDE TYP
3A:2 läge 3-vägsventil
1:100-serien
10:singelverkande
06:G1/8
NEJ: Normalt öppet
2:200-serien
20:dubbelverkande
08:G1/4
NC: Normalt nära
3:300-serien
10:G3/8

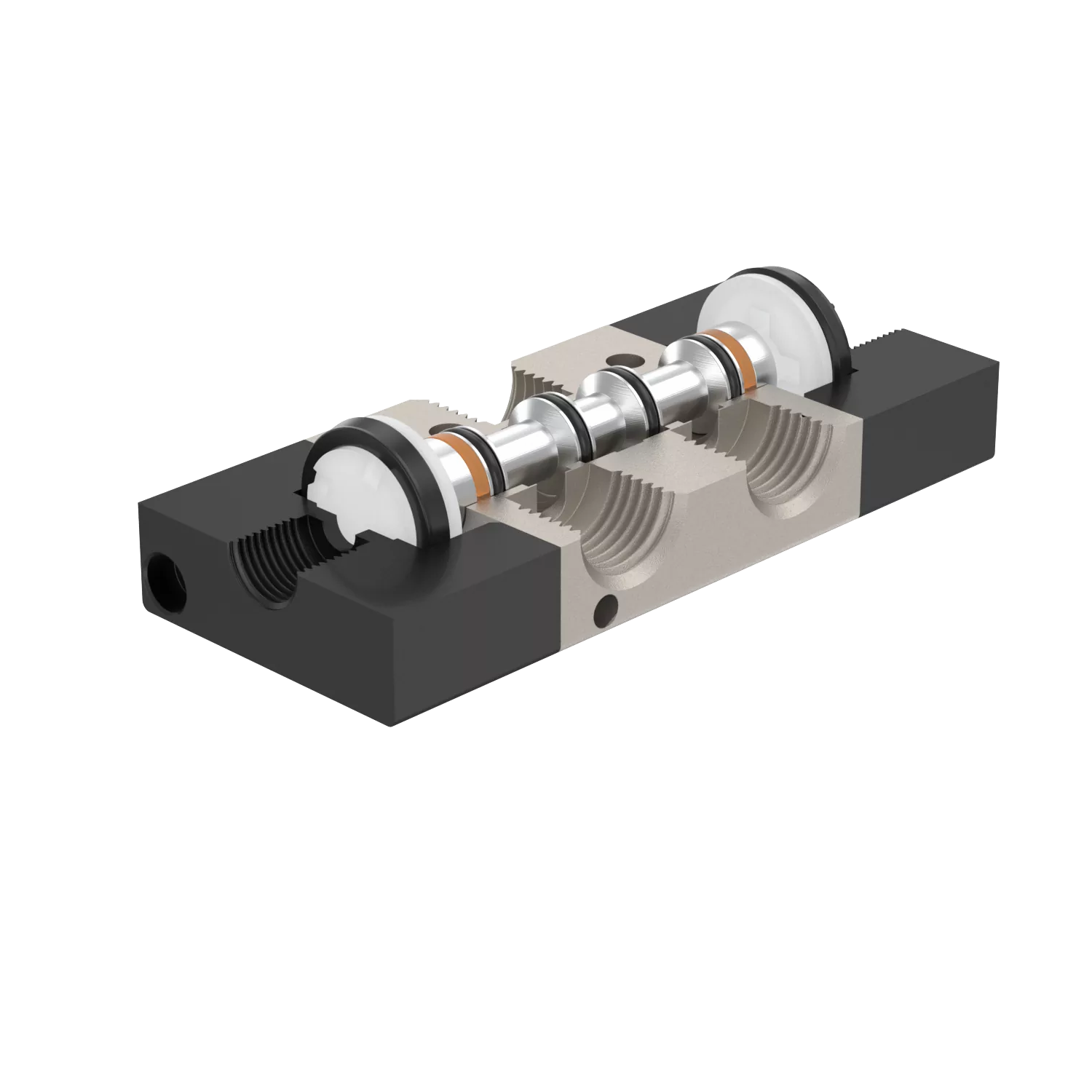

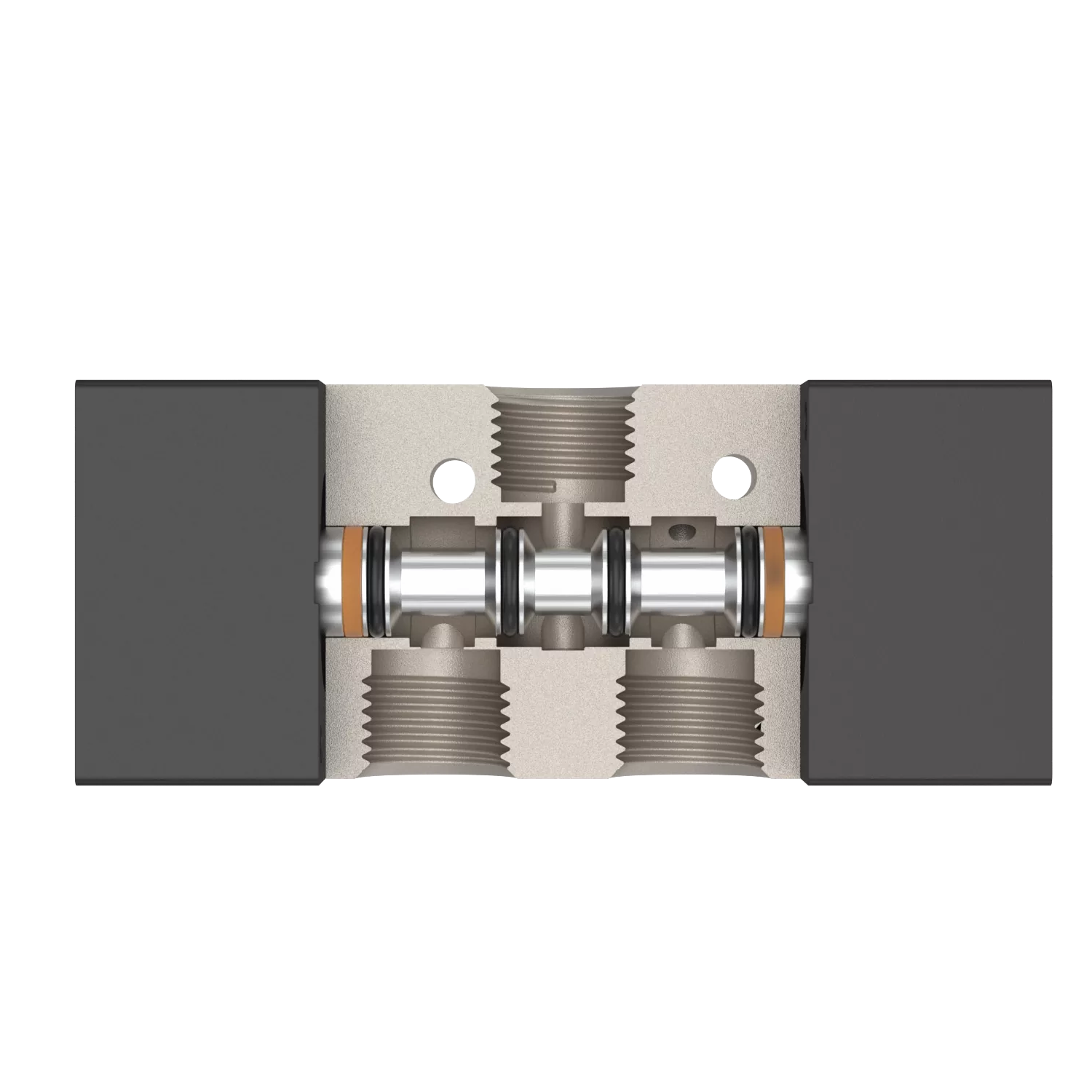

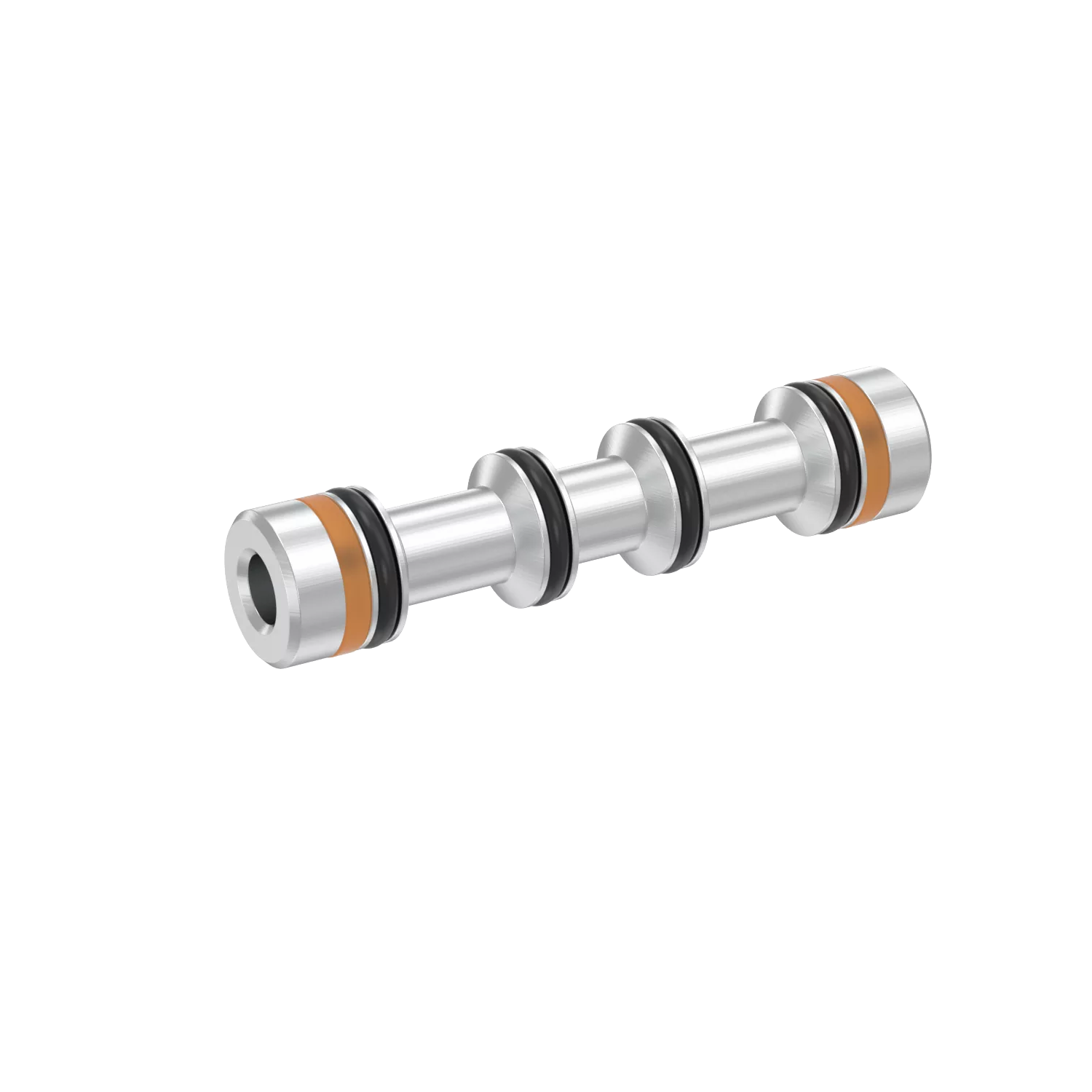

1. Kolvstruktur med utmärkt tätning och lyhörd prestanda.
2. Dubbelhuvud pneumatisk styrning med minnesfunktion.
3. Invändiga hål bearbetade med speciella tekniker, vilket resulterar i lågt friktionsmotstånd, lågt starttryck och förlängd livslängd.
4. Kräver ingen oljesmörjning.
5. Enkel installation med flera monteringspositioner.
6. Kan integreras med bottenplattans ventilenhet, vilket sparar installationsutrymme.
|
arbetsmedium |
Luft (filtrerad genom ett filter över 40 μm) |
|
Handling |
extern luftkontroll |
|
smörj- |
onödig |
|
Arbetstrycksområde MPa(psi) |
0,15–0,8(21~114) |
|
Garanterat tryckmotstånd |
1,5 MPa (215 psi) |
|
Arbetstemperatur °C |
-20-70 |
|
Maximal driftfrekvens |
5 gånger/sekund |
|
Kroppsmaterial |
aluminiumlegering |
|
modell |
Portens diameter |
antal befattningar |
Effektiv tvärsnittsarea mm² (CV-värde) |
|
3A110-M5 |
M5 |
Två positioner trevägs |
5,5(0,3) |
|
3A120-M5 |
M5 |
Två positioner trevägs |
5,5(0,3) |
|
3A110-06 |
G1/8 |
Två positioner trevägs |
12,0(0,67) |
|

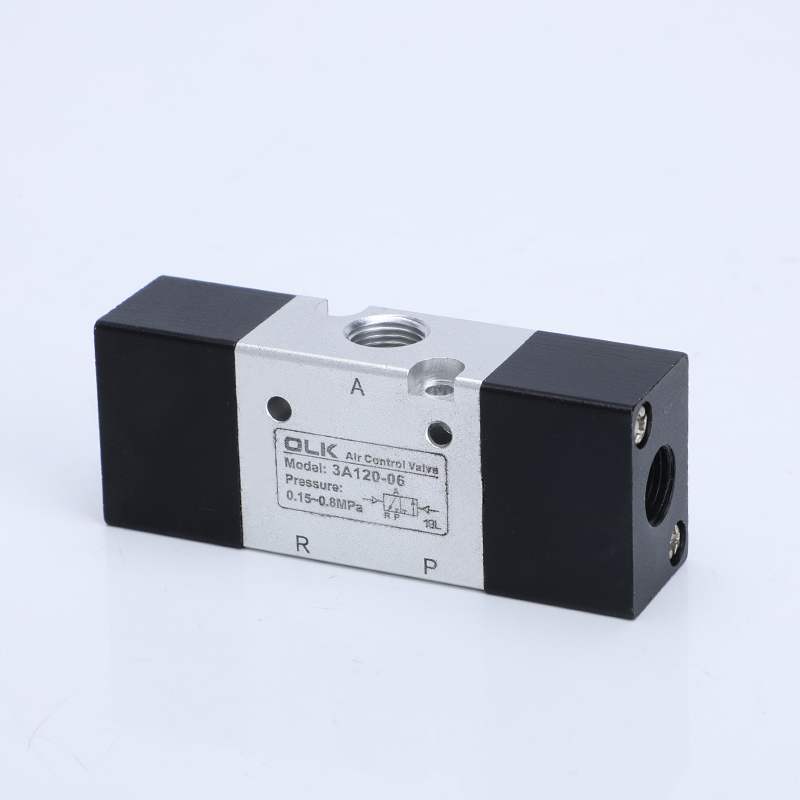

3A120-06 |
G1/8 |
Två positioner trevägs |
12,0(0,67) |
|
3A210-06 |
G1/8 |
Två positioner trevägs |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Två positioner trevägs |
14,0(0,7) |
|

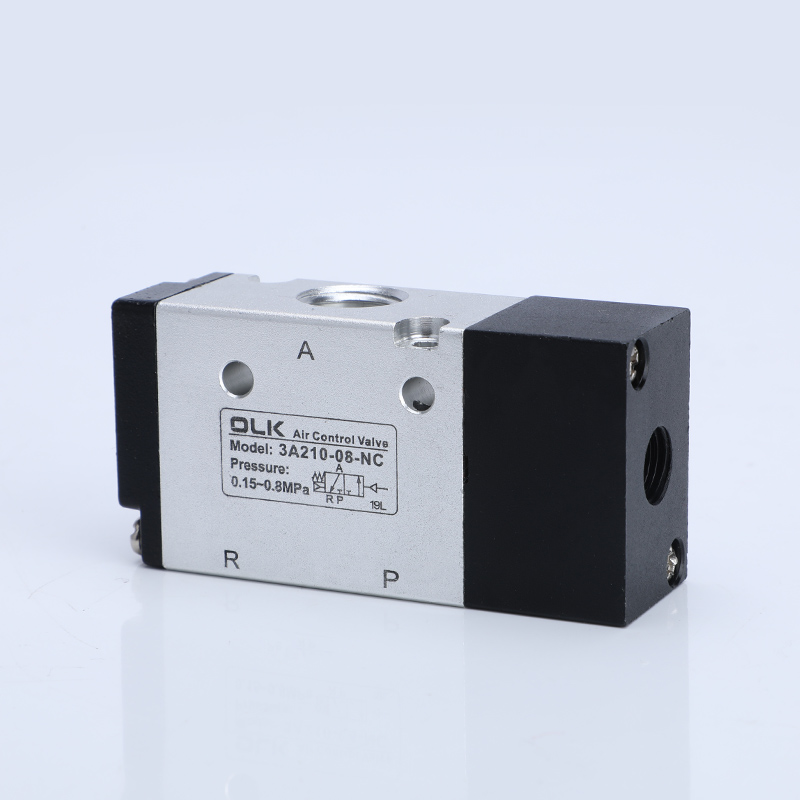

3A210-08 |
G1/4 |
Två positioner trevägs |
16,0 (0,89) |
|

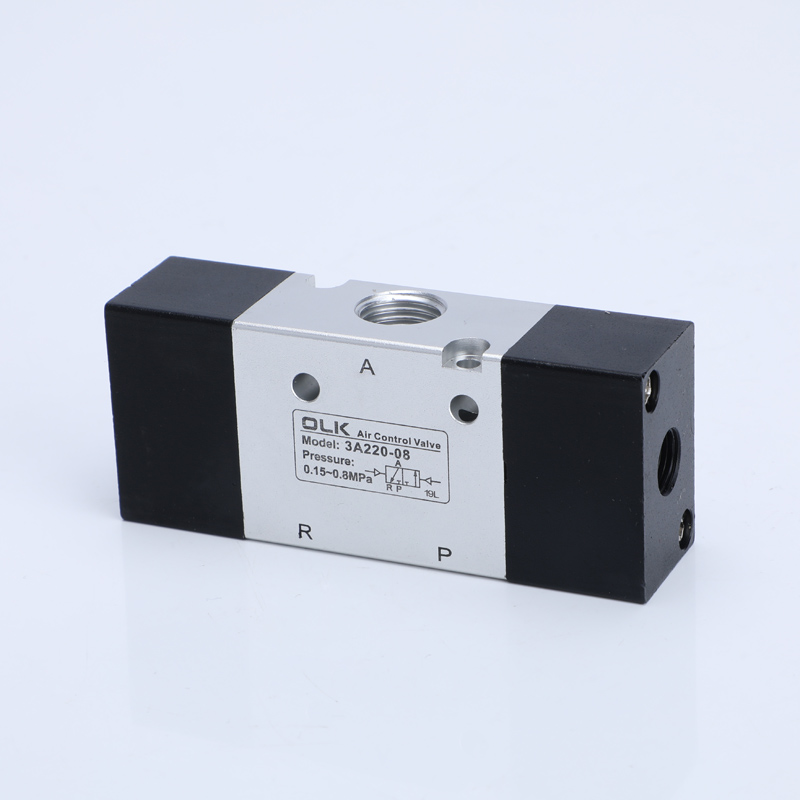

3A220-08 |
G1/4 |
Två positioner trevägs |
16,0 (0,89) |
|
3A310-08 |
G1/4 |
Två positioner trevägs |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Två positioner trevägs |
25,0(1,39) |
|

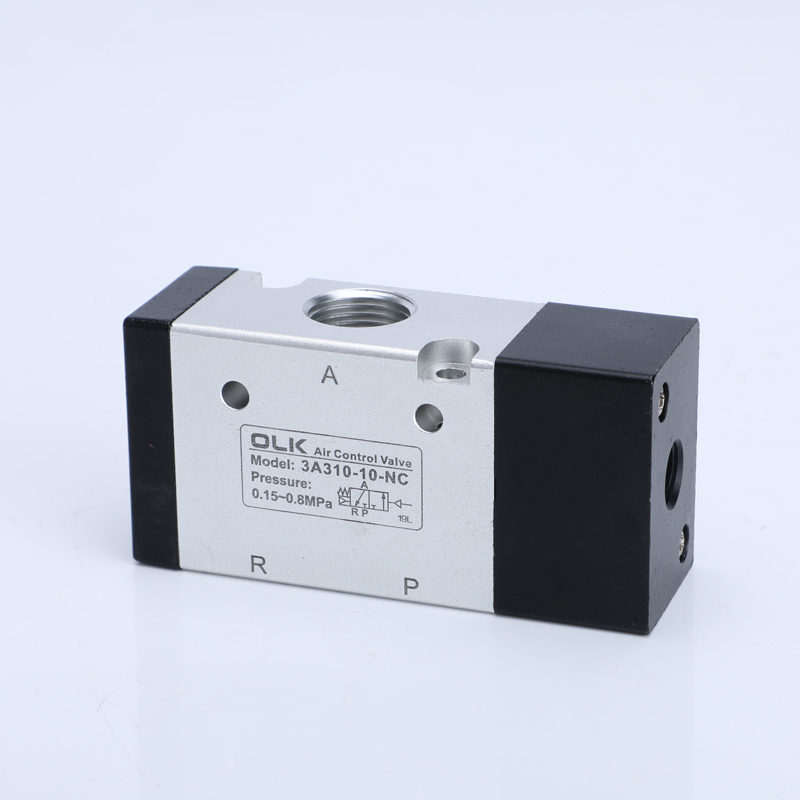

3A310-10 |
G3/8 |
Två positioner trevägs |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Två positioner trevägs |
30,0(1,67) |
|
3A410-15 |
G1/2 |
Två positioner trevägs |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Två positioner trevägs |
50,0(2,79) |
Vanliga frågor:
Kan 3A-serien fältändras till NO eller NC?
Självbyte rekommenderas i allmänhet inte eftersom de strukturella skillnaderna i NO/NC relaterar till trim, fjäderorientering etc.
Rekommendationer: Ta bort valet NO eller NC vid beställning
Om modellen behöver bytas kan ventilkroppen bytas ut eller hela ventilen kan bytas ut för att säkerställa tillförlitlighet
Betyder 3A-serien pneumatisk ventil NO/NC detsamma som magnetventil NO/NC?
Konsekvent i betydelsen: NO=normalt öppen /NC=normalt stängd
Den pneumatiska styrventilen arbetar emellertid med en lufttryckssignal, och magnetventilen arbetar med spolens magnetiska kraft. De två principerna är olika.

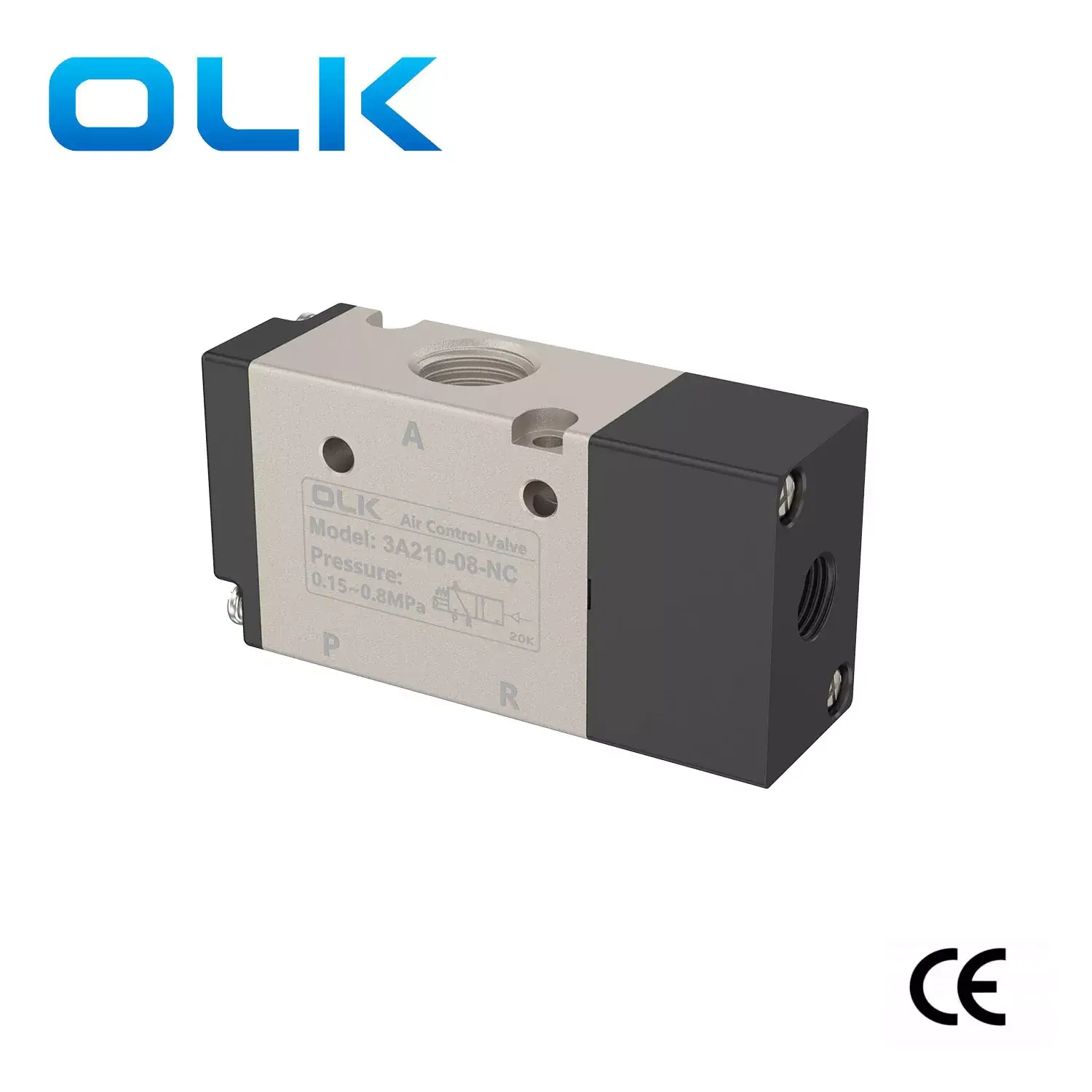

Stöder Series 3A NO/NC CE-certifiering?
OLK Finns med: CE (EMC+LVD) certifiering

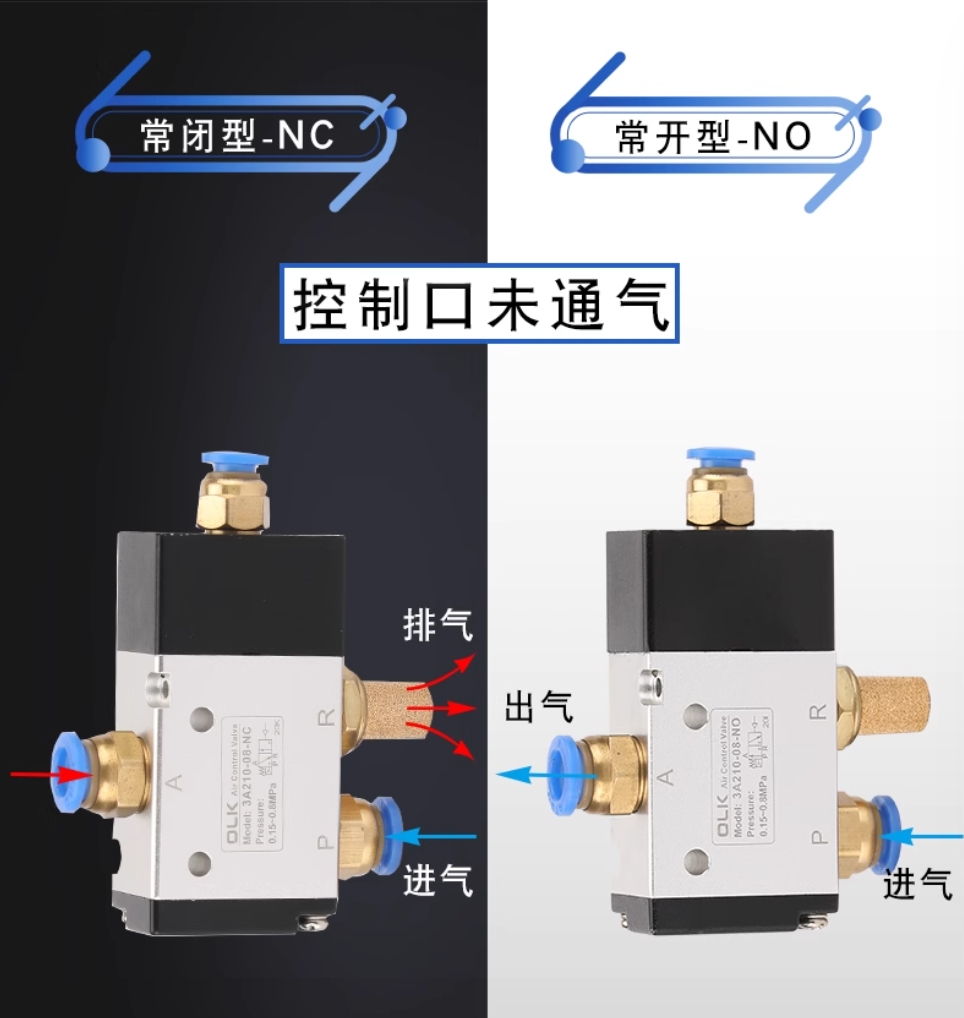

Vad är skillnaden mellan NO och NC i 3A-serien?
NC (normalt stängd): ventilen är stängd när det inte finns någon luft, och den kan endast öppnas efter att ha drivits av signal/lufttryck.
NEJ (normalt öppen): ventilen håller öppet naturligt när den inte andas och stänger efter att ha tagit emot signalen.
